TGM
Sciences et Techniques Industrielles               Élève page 1 sur 1
Automatique et Informatique Industrielle

Génie Mécanique - Terminale




Exercices sur les schémas à contacts-corrige.doc



CORRIGÉ


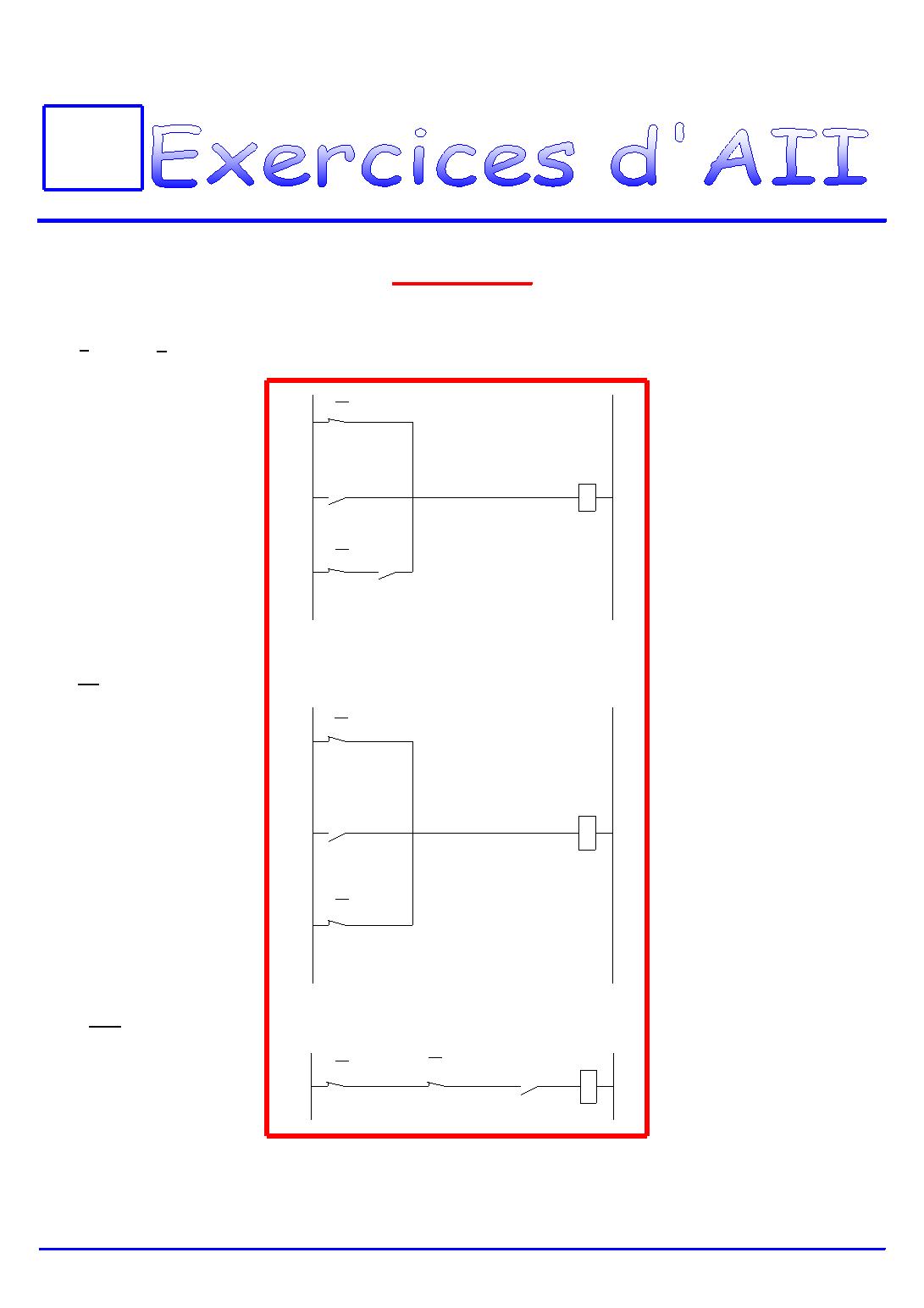

D’après les équations logiques ci-dessous représenter les schémas à contacts correspondant :

A = d  + e + ( f . j )

f
j
e
d
A




B = k.l + p
l
p
k
B



D = ( f+h ) . p
f
p
D
h
