TGM
Sciences et Techniques Industrielles               Élève page 1 sur 1
Automatique et Informatique Industrielle

Génie Mécanique - Terminale




Exercice moteur continu.doc




MUL
+
-
S2
TRAVAIL DEMANDÉ





































ÉQUATIONS
 :


MUL =

Kmul- + Kmul+

Kmul+ = Kmul- . (S5 + Kmul+) . S2
Kmul- = Kmul+ . (S3 + Kmul-) . S2


0
24 Vcc
F

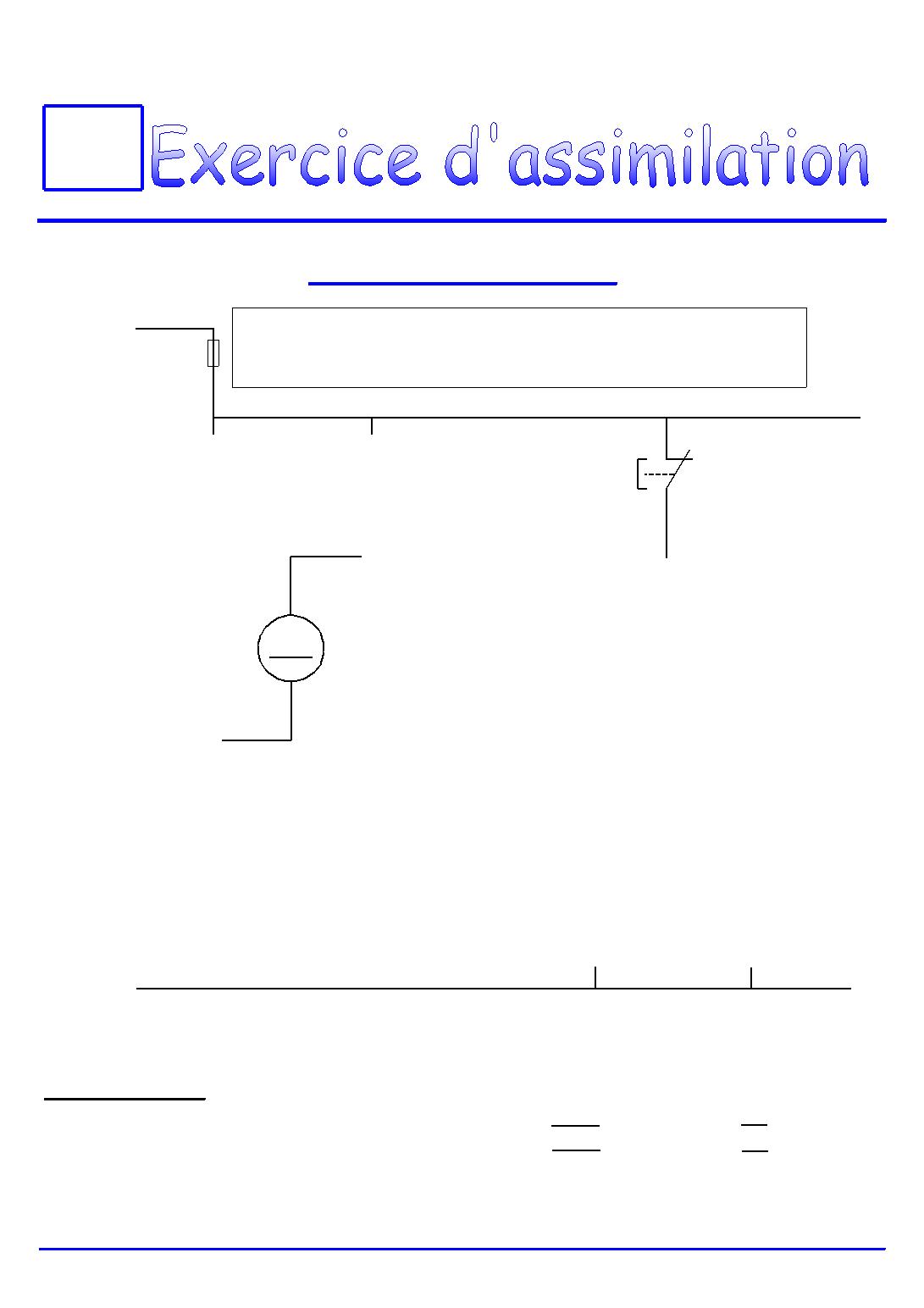

D’après les équations, compléter ci-dessous le schéma de
câblage (puissance et commande) du moteur à courant continu
(MUL) à deux sens de marche auto-alimentées.
