TP : CAO 3D – Manipulation d’un assemblage

Objectifs :

Découvrir les fonctions de visualisation du logiciel.

Animer un mécanisme obtenu par assemblage de pièces.

Manipuler des fonctions d’assemblage.

Support d’activité :

Logiciel Solidworks 2010-2011.

Dossier numérique contenant les fichiers de la modélisation volumique de l’assemblage pince pneumatique.

démarrage

Copier dans votre dossier personnel le dossier "Support" qui se trouve en ressource électronique.

Démarrer SolidWorks en cliquant sur l’icône

Sélectionner Ouvrir

Sélectionner le fichier assemblage : pince pneumatique.sldasm qui se trouve dans le dossier "Support".

Sur l’écran on distingue une zone de visualisation, un arbre de construction et des groupes d’icônes.

SolidWorks utilise trois types de fichiers :

Fichiers "pièces" Extension .sldprt	Fichiers "assemblage" Extension .sldasm	Fichiers "mise en plan" Extension .slddrw

description du mécanismes

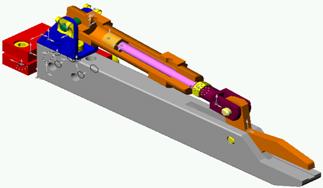

La pince pneumatique sert à saisir des pièces en matière plastique pour les extraire de leur moule.

affichage

Tester les commandes d’affichage ci-dessous :

Zoom au mieux (visualisation complète de l’ensemble)

Zoom fenêtre (la zone d’observation doit être définie en y faisant glisser la souris bouton gauche

appuyé)

Zoom avant-arrière

La fonction de zoom est accessible directement en roulant la mollette de la souris, sans avoir préalablement sélectionné une icône

Zoom sur la pièce qui aura été sélectionnée au préalable (par un clic de la souris)

Rotation du point de vue d'observation

Cette fonction est accessible directement en pressant la mollette de la souris en décrivant simultanément des cercles avec la souris.

Translation de la vue

Image ombrée

Image filaire avec lignes cachées supprimées

Image filaire avec lignes cachées grisés

Image filaire traditionnelle

vues standards

Tester les icônes suivantes : permettant de définir le sens d’observation du mécanisme.

changement de couleur

Pour changer la couleur d’une pièce, il faut la selectionner en cliquant dessus avec le bouton droit dans la zone de visualisation ou dans l’arbre de construction, sélectionner ensuite l’icône , choisir la couleur.

repérage des différentes pièces

La liste des pièces de l’assemblage apparaît dans l’arbre de construction. Lorsqu’on clique sur un nom de pièce, dans l’arbre, la couleur de la pièce change sur le dessin. En sélectionnant successivement toutes les pièces identifier leur nom et compléter le document réponse (fichier réponse.doc qui se trouve dans le dossier Support). Il s’agit donc de compléter directement le document Word qu’il faudra imprimer, en fin de séance lorsqu’il sera entièrement complété.

animer le mécanisme

Cliquer sur l’icône Déplacer le composant, sélectionner le doigt (par un clic de la souris) et le déplacer (faire bouger la souris en maintenant le bouton gauche appuyé).

Pour obtenir un mouvement moins aberrant il faudrait prendre en compte les collisions entre les pièces. Vous le ferez plus tard sur un autre exemple.

cacher et rendre transparent des composants

Pour visualiser les mouvements des pièces qui se trouvent à l’intérieur du vérin il faut cacher le corps (le rendre invisible). Cliquer avec le BDS (bouton droit de la souris) dans l’arbre de construction sur Corps du Vérin puis, sélectionner cacher les composants dans la fenêtre de dialogue contextuelle.

Pour faire réapparaître le corps, cliquer avec le BDS dans l’arbre de construction sur Corps du Vérin puis, sélectionner montrer les composants.

Revenir à la configuration par défaut du corps du vérin. Procéder au changement de couleur en sélectionnant l'icône , Dans les propriétés optiques déplacer le curseur de réglage de la transparence. Valider par action sur la coche verte en haut de la fenêtre d'apparence. Procéder à l’animation du mécanisme.

coupe partielle

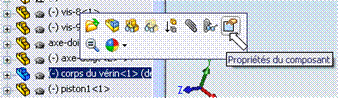

Une autre méthode pour visualiser l’intérieur du mécanisme consiste à couper une partie du Corps du Vérin (1/4 par exemple). à cet effet on utilise une configuration double du Corps du Vérin. Cliquer avec le BDS sur Corps du vérin (défaut) dans l'arbre de création, puis sélectionner "propriétés du composant" Dans la boîte de dialogue qui s'affiche sélectionner la configuration Coupé et valider par action sur le bouton OK. Procéder à l’animation du mécanisme.

Étude du vérin

Le vérin (dessin ci-dessous) produit le mouvement qui anime le mécanisme réel. Il est composé d'un corps et d'une tige solidaire d'un piston. L’air comprimé, injecté dans le corps, agit sur le piston, provoquant ainsi le déplacement de l'ensemble (tige + piston).

Ouvrir le fichier assemblage  : Vérin assemblé. Sélectionner la tige.

Cliquer sur l’icône Déplacer le composant.

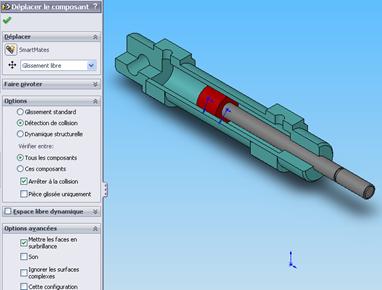

Sélectionner la tige et la déplacer. Cocher les différentes options comme ci dessous et reprendre le déplacement (les collisions sont signalées par un changement de couleur des pièces concernées).

Dans le document Word Réponse.doc :

Indiquer par une flèche rouge l'emplacement et le sens d'entrée de l'air dans le vérin quand la tige sort ;

Indiquer par une flèche bleue l'emplacement et le sens de sortie de l'air du vérin quand la tige sort ;

Sauveagader le fichier.

Dans SolidWorks refermer la fenêtre de l’assemblage vérin assemblé.

Ouvrir une pièce à partir d’un assemblage

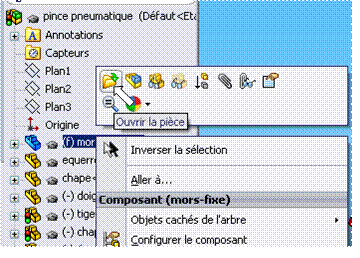

Cliquer avec le BDS (bouton droit de la souris) dans l’arbre de construction sur Mors-fixe. Dans la boîte de dialogue, sélectionner l'icône ouvrir la pièce. Il est ainsi possible de modifier le mors fixe.

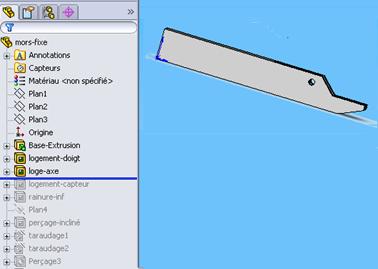

Sélectionner et déplacer la barre de l’arbre de construction.

Observer les différences qui apparaissent sur le dessin de la pièce.

Refermer la fenêtre de la pièce mors-fixe.

mise en plan

Sélectionner l’icône Nouveau fichier

Dans la boîte de dialogue sélectionner mise en plan Sélectionner parcourir Choisir pour le Fond de plan personnalisé  A4-H-lycée.slddrt qui se trouve dans le dossier Sélectionner Insertion/vues de mises en plan/ 3 vues standard… Dans le menu, choisir Fenêtre On constate que deux fichiers sont ouverts simultanément : - le fichier assemblage - le fichier de mise en plan Sélectionner le fichier assemblage pince pneumatique.sldasm Avec l'onglet Fenêtre du menu basculer vers le fichier de mise en plan. Les 3 vues de l’ensemble apparaissent.
Si le dessin de mise en plan n’est pas de bonne dimension il faut modifier son échelle, cliquer sur la vue de face. Dans la boîte de dialogue, choisir Utiliser une échelle personnalisée et modifier l'échelle. Pour ajouter une vue en perspective il faut sélectionner vue du modèle, sélectionner Isométrique et procéder comme pour les 3 vues standard. Pour remplir le cartouche, il faut écrire dans le "Fond de plan" et non dans la "feuille". Dans l'arbre de création du fichier de mise en plan sélectionner Fond de plan avec le bouton droit de la souris puis choisir Editer le fond de plan. Pour écrire utiliser Insertion/Annotations/ Dans l'arbre de création du fichier de mise en plan sélectionner Feuille avec le bouton droit de la souris puis choisir Editer la feuille.

Sauvegarder le fichier de mise en plan sous le nom : 1ITEC_vos NOMS_pince.SLDDRW

Puis glisser une copie du fichier dans le casier de votre professeur

Imprimer le document réponse.doc que vous avez préalablement complété
