FAIRE

A-0
MOe

MOs


1 –
LE SYSTÈME AUTOMATISÉ


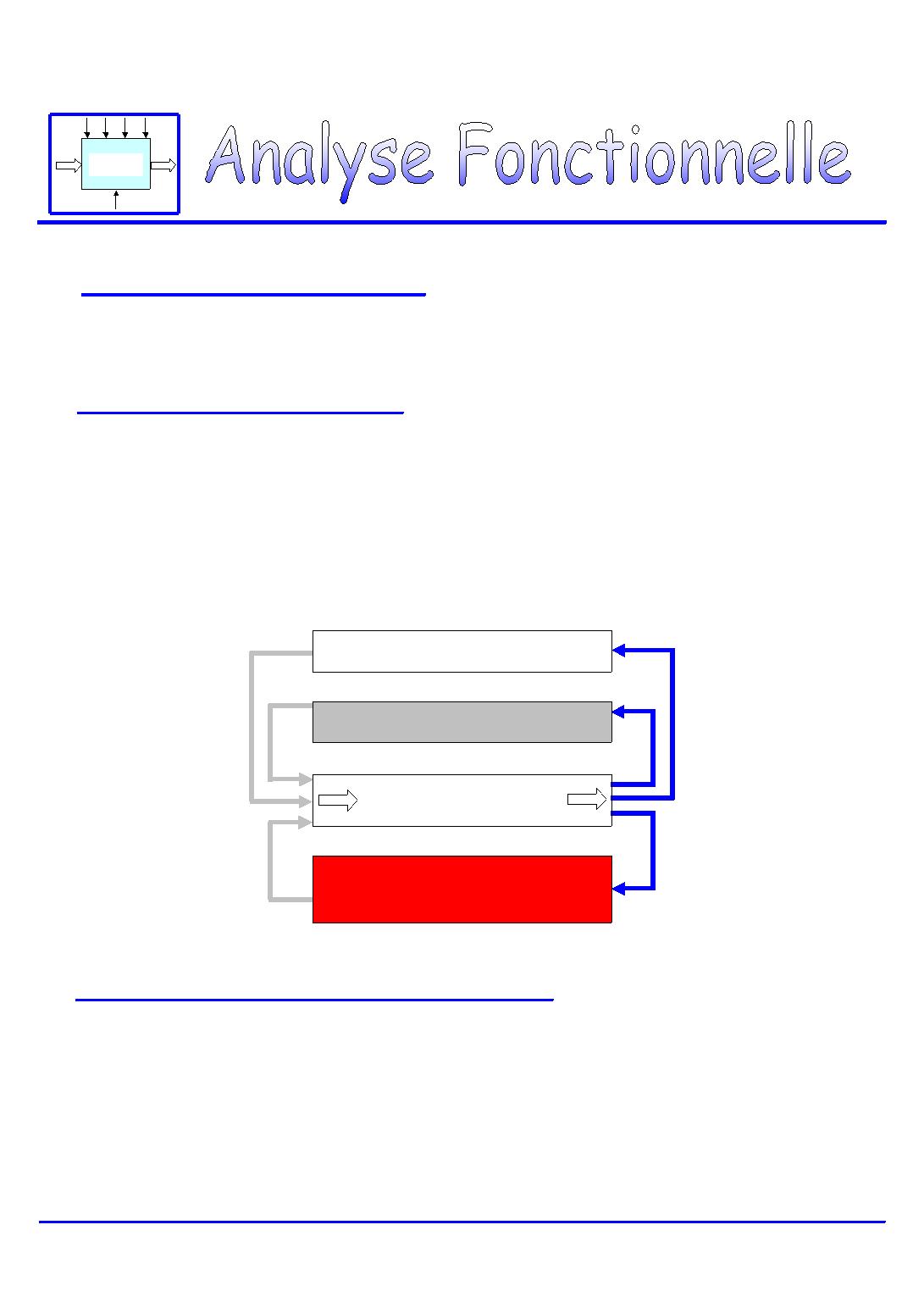

Un système automatisé est formé d’éléments en interaction les uns avec les autres, dans un
but précis :
produire des biens qui doivent satisfaire un besoin
.

A –
FONCTION GLOBALE DU SYSTÈME


Pour satisfaire à sa fonction, un système de production réalise automatiquement un certain
nombre
de tâches
.
Une tâche est une
action bien précise
 qui exécute un travail sur
une matière d’œuvre
.
Ce travail donne à la matière d’œuvre
une valeur ajoutée
.
Dans un système technique, les tâches sont réalisées
par la partie opérative
 et la coordination
des tâches est effectuée
par la partie commande
.




















B –
DÉCOMPOSITION D’UNE TACHE EN SOUS-TACHES


Lorsqu’une tâche fait appel à plusieurs actions simultanées, on considère l’intervention de
chaque action comme une sous-tâche de l’action principale.
La division d’une tâche en sous-tâches facilite sa conception et sa mise en œuvre.

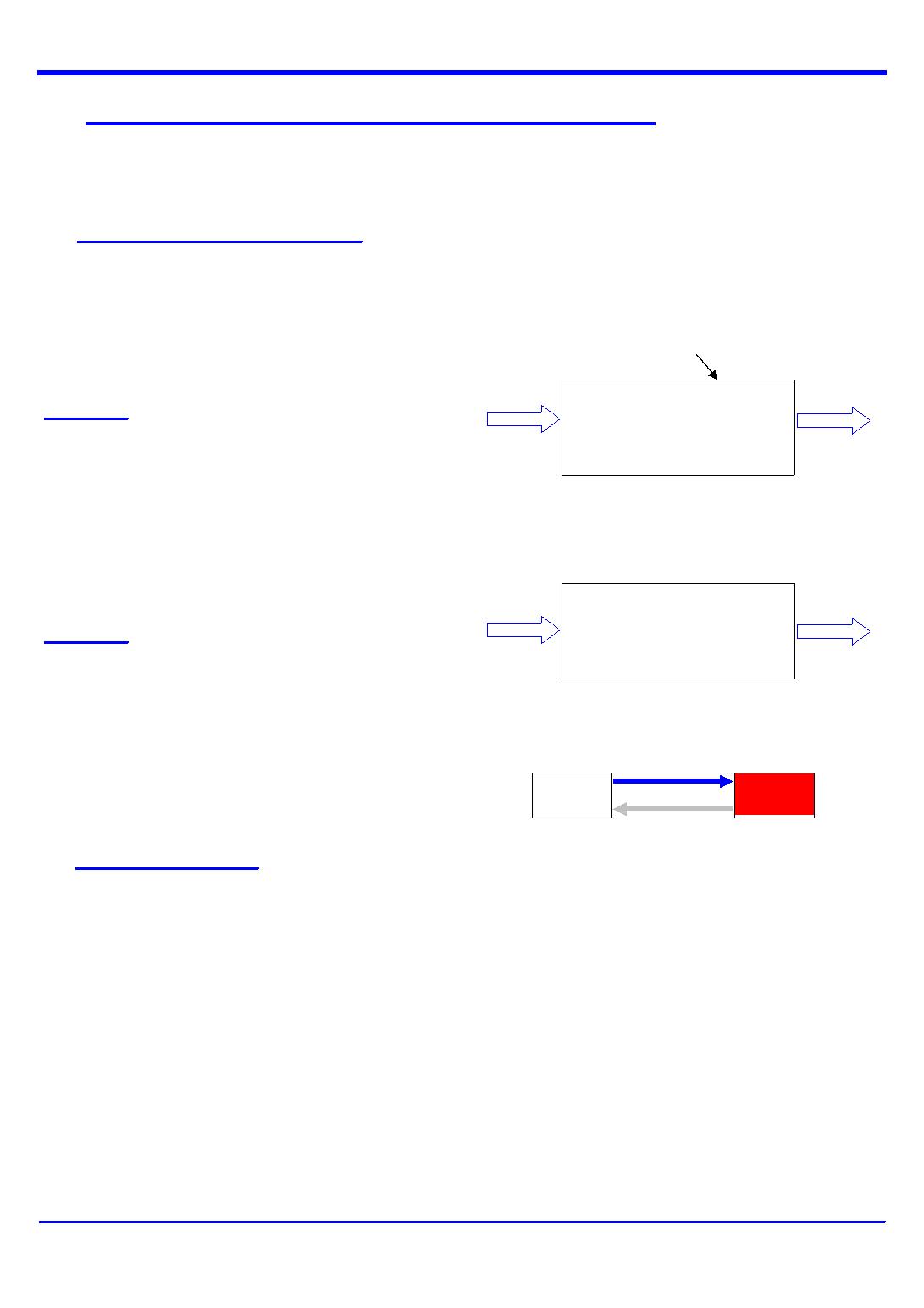

Entrées


       Sorties
Autres parties commande
OPÉRATEUR
PARTIE COMMANDE
(PC)
PARTIE OPÉRATIVE
(ou processus automatisé)
(PO)
Ordres vers
la partie
opérative

Vers les organes
extérieurs, signalisation

Informations
ou consignes
extérieures

Informations
de la partie
opérative

pg_0002


Page 2 sur 6




2 –
STRUCTURATION VERTICALE D’UN SYSTÈME


L’étude des systèmes conduit à réaliser une analyse descendante, c’est-à-dire de la fonction
globale jusqu’au plus petit élément, d’où l’expression de structuration verticale.

A –
FLUX ASSOCIES AUX TACHES


Afin d’assurer une production d’objets, ou de biens de consommation, on gère des flux de trois
sortes :
- les flux de matière
Ils sont des liquides, des gaz, des poudres,
des solides et tous les objets techniques.

Exemple :

Pour la production de yaourt en pots, il rentre de
la poudre de lait, de l’eau, du ferment lactique, de
la matière plastique pour les emballages, et il sort
25000 yaourts à l’heure.

- les flux d’énergie

Il s’agit plus particulièrement de fluides,
(électricité, eau, gaz, air comprimé).

Exemple :

Dans une centrale électrique, la quantité
d’électricité sous une tension régulée est
produite automatiquement.

- les flux d’information

Ils sont les flux, les plus souvent de nature

électrique ou informatique, qui véhiculent
les données, ou les résultats de traitements.

B –
LES CONTRAINTES


Les contraintes d’un poste automatisé sont :
- les
contraintes de configurations
 (C), qui indiquent la capacité à changer d’activité. La
configuration du système peut être modifiée soit par le logiciel (programme d’automate), soit par le
matériel.
- les
contraintes de réglages
 (R), qui concernent l’ajustement d’un ou plusieurs paramètres, sans
modification de l’activité (par exemple le réglage d’une vitesse ou d’un déplacement).
- les
contraintes d’exploitation
 (E), qui concernent la mise en marche ou l’arrêt du système.
- les
contraintes énergétiques
 (W), qui sont liées à l’action ou à la force motrice du système.

Ces contraintes sont appelées contraintes de pilotages (CREW).
Elles sont à prendre en compte lors de la mise en route, du fonctionnement et de l’arrêt de poste
automatisé.

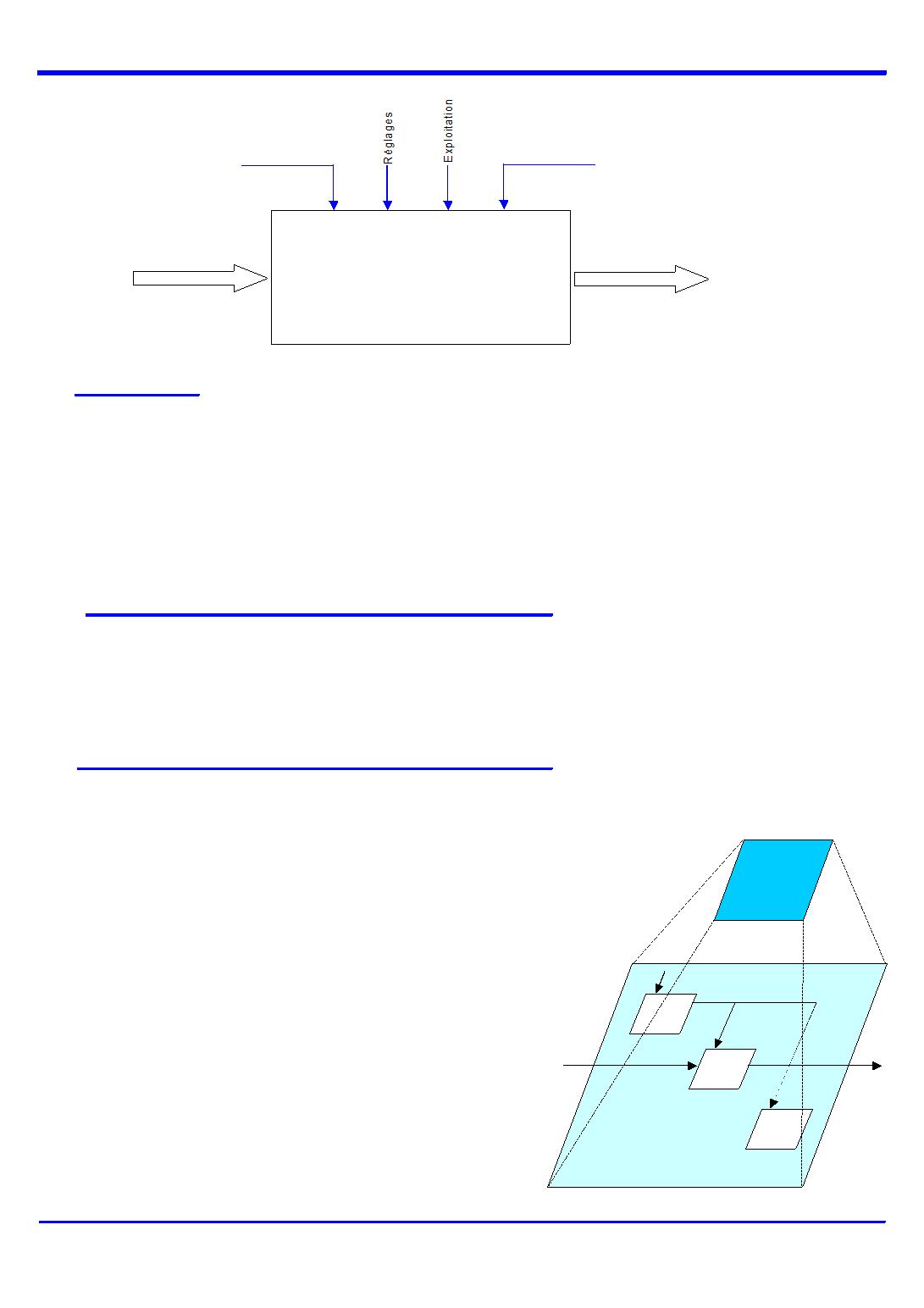

ACTION SUR LA
MATIÈRE D’ŒUVRE


Frontière du système
Matière
d’œuvre
Matière
d’œuvre
+
Valeur
ajoutée

TRANSFORMATION
DE L’ÉNERGIE


Énergie
hydraulique
Énergie
Électrique
PC
PO
pg_0003


Page 3 sur 6






C –
LES MOYENS


Les moyens matériels qui composent un système technique (voir les dossiers techniques des
systèmes) sont :
- pour la partie opérative, l’ensemble de la mécanique, avec les organes en mouvements, les outils et
appareils utilisés, ainsi que les actionneurs (moteurs, vérins), les pré actionneurs (contacteurs, relais,
distributeurs) et les capteurs ;
- pour la partie commande, le pupitre de commande, l’automate programmable, les équipements à
vitesse variable.

3 –
RELATIONS INTERNES AU SYSTÈME


L’analyse fonctionnelle doit donner une représentation d’un système, appelée modèle, en désignant
uniquement les fonctions qu’il assure, indépendamment des constituants réalisant ces fonctions. La
représentation graphique de la structure de ces fonctions utilise le modèle
S.A.D.T.
 (
Structured and
Analysis Design Technic
).

A –
REPRÉSENTATION FONCTIONNELLE STRUCTURÉE


La représentation fonctionnelle structurée utilise les conventions de la SADT.

- principe

La SADT est une méthode générale d’analyse
descendante qui permet de présenter les fonctions
sous formes de boîtes.
Au départ, le système est représenté par un module
ou boîte initiale, qui est éclatée en plusieurs boîtes,
qui, à leur tour, sont décomposables en d’autres boîtes.
Dans un modèle SADT, le nombre de boîtes pour
chaque niveau est compris entre 3 et 6,
afin de ne pas manipuler simultanément trop
ou pas assez d’informations.
La démarche d’analyse est descendante,
modulaire, hiérarchique :
- descendante : le système est décomposé à
partir de sa globalité ;
- modulaire : à chaque fonctionnalité
C        R         E        W


SYSTÈME
Matière
d’œuvre
Matière
d’œuvre
+
Valeur
ajoutée
Configuration
Énergie
Module initiale
Niveau A-0

Niveau A0
pg_0004


Page 4 sur 6




correspond un module ;
- hiérarchique : chaque fonction est ordonnée par rapport aux autres.

- module d’activité

Le module d’activité d’origine comporte toutes les activités qui impliquent d’autres modules.

Le module d’activité comporte obligatoirement :
- un rectangle,
qui représente la limite avec l’extérieur

;
- l’activité
sur la matière d’œuvre, l’énergie ou l’information
 ;
- les entrées :
elles peuvent recevoir la matière d’œuvre, l’énergie, les informations
;
- les sorties :
la matière d’œuvre avec sa valeur ajoutée, ainsi que les comptes rendus et les
déchets
 ;
- le support d’activité :
dispositif technologique qui assure l’activité
;
- les contraintes :
configuration, réglage, exploitation, énergie (CREW)
.



















4 –
SADT D’UN SYSTÈME AUTOMATISÉ

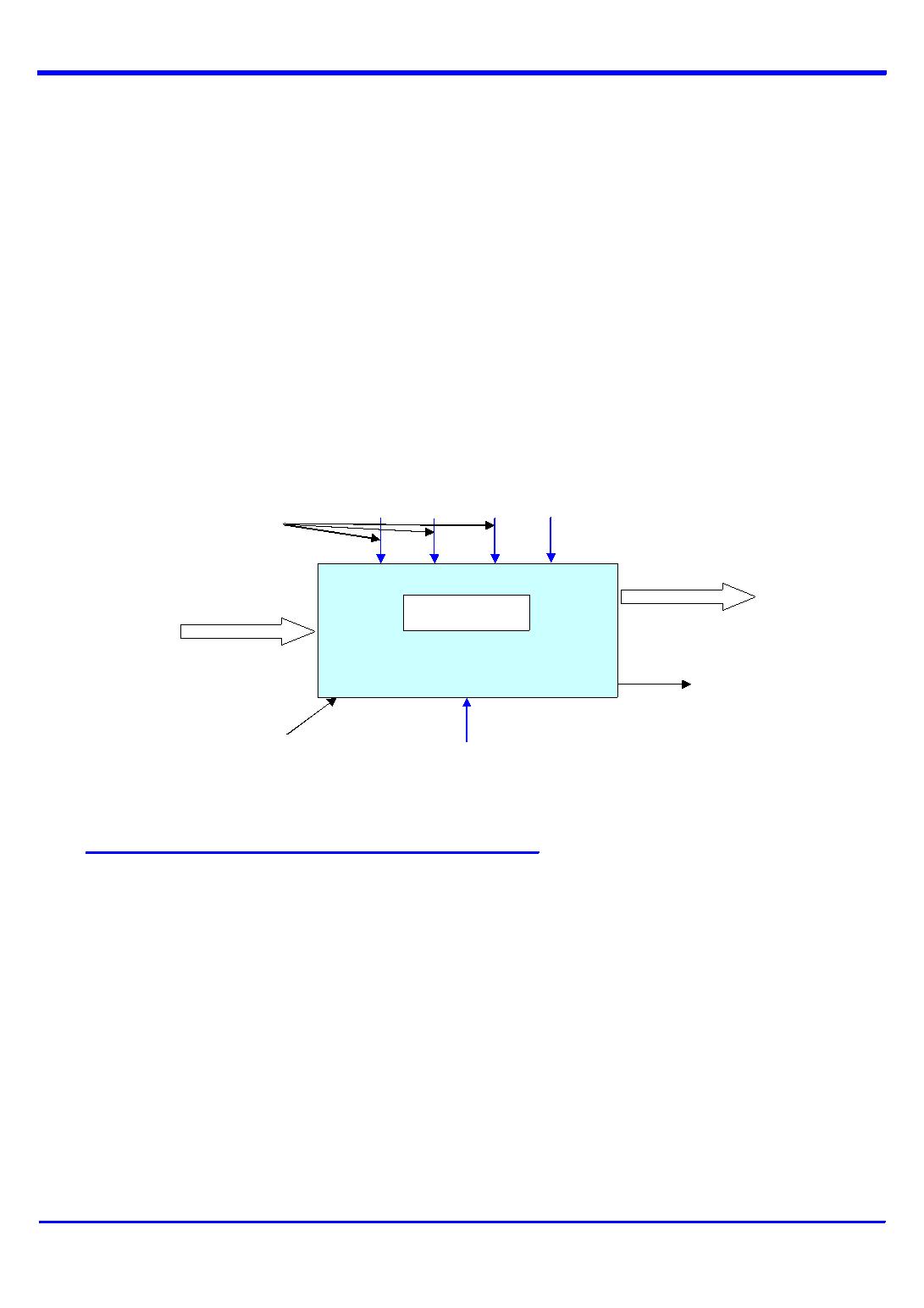

ACTIVITÉ


-
 matière d’œuvre
-
 ou énergie
-
 ou information

Matière
d’œuvre
(
MO
)

Énergie
Informations

MO
+
Valeur
ajoutée

Énergie adaptée
Informations
traitées

CONTRAINTES

C          R
 E           W
Frontière ou
limites
du système

SUPPORT D’ACTIVITÉ
Moyens techniques
FAIRE SUR
Compte
rendu

Contraintes
de pilotage

Contrainte de
commande énergie


pg_0005


Page 5 sur 6





5 –
FONCTION ACQUISITION DES INFORMATIONS


L’acquisition des informations est effectuée par des capteurs et des détecteurs. La fonction
acquisition des informations a pour but de fournir des données sur l’état du système.
Les capteurs sont capables de détecter toutes les grandeurs physiques, en particulier les positions,
les déplacements, les températures, les pressions, les vitesses, les niveaux, etc.

Exemple
 :
 détection de la position du piston d’un vérin.

1C
1S0
1S1
Détecteur I.L.S.
DÉTECTEUR I.L.S.





A
-
0
DÉTECTER la
position du piston
D.E.L.
R
W
Présence champ
magnétique

Signal électrique
logique

Compte
rendu

Énergie
perdue

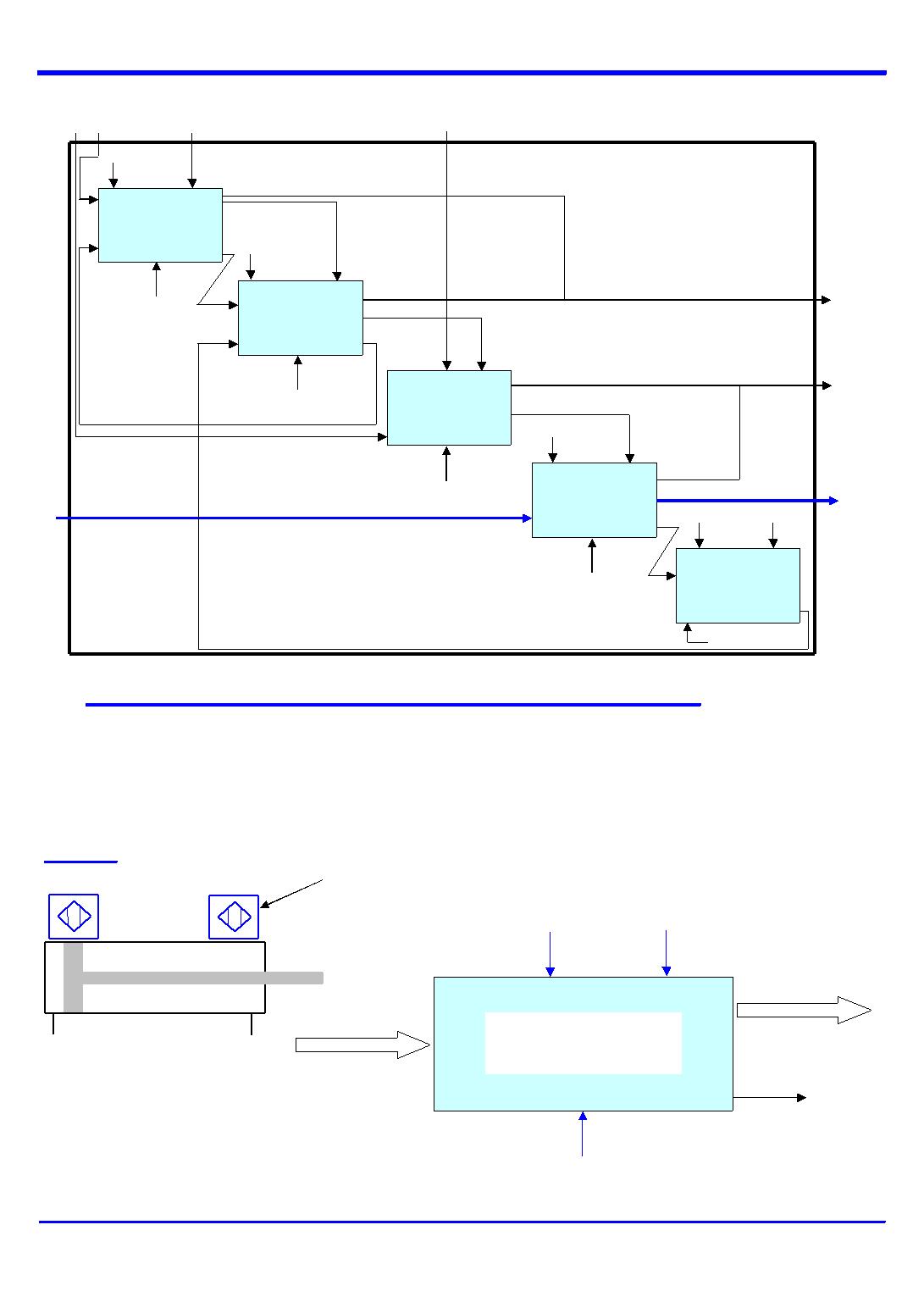

A0

DIALOGUER
COMMUNIQUER


1


TRAITER les
informations

2

COMMANDER
la puissance

3

AGIR sur
la matière

4


ACQUÉRIR les
informations

5

MO
MO
+
VA
Pupitre de
commande
Automate
programmable
Préactionneurs
Actionneurs
+
e
ff
ec
teu
r
s
Capteurs
R
W
W
W
R
R
W
C
E
pg_0006


Page 6 sur 6




6 –
FONCTION TRAITER LES INFORMATIONS


Le traitement des informations est effectué par la partie commande de l’automatisme. Les données
d’entrées sont fournies par les capteurs ou le pupitre de dialogue opérateur, les résultats du
traitement agissent sur la partie opérative.

Exemple

:






























































































Remarque
 :
 le traitement des informations peut s’effectuer sous forme programmée, ou câblée. Ce
traitement peut être en logique combinatoire, en logique séquentielle, numérique, ou analogique.

7 –
FONCTION COMMANDER LA PUISSANCE


La fonction « commander la puissance »
a pour but d’effectuer une action
ou une tâche sur la matière d’œuvre.
Elle nécessite l’intervention d’un actionneur,
et d’un pré actionneur.

- le pré actionneur peut être
un contacteur
,
un distributeur pneumatique
. Le pré actionneur
envoie l’énergie aux actionneurs, il est
l’interface entre le traitement des informations
et les actionneurs.


- L’actionneur peut être
un moteur, un vérin, un électro-aimant, une résistance de chauffage
.
L’actionneur transforme l’énergie électrique, pneumatique, hydraulique reçue en énergie mécanique
ou calorifique nécessaire au système.

C
W
Données
dialogue

Informations
capteur






A
-
0

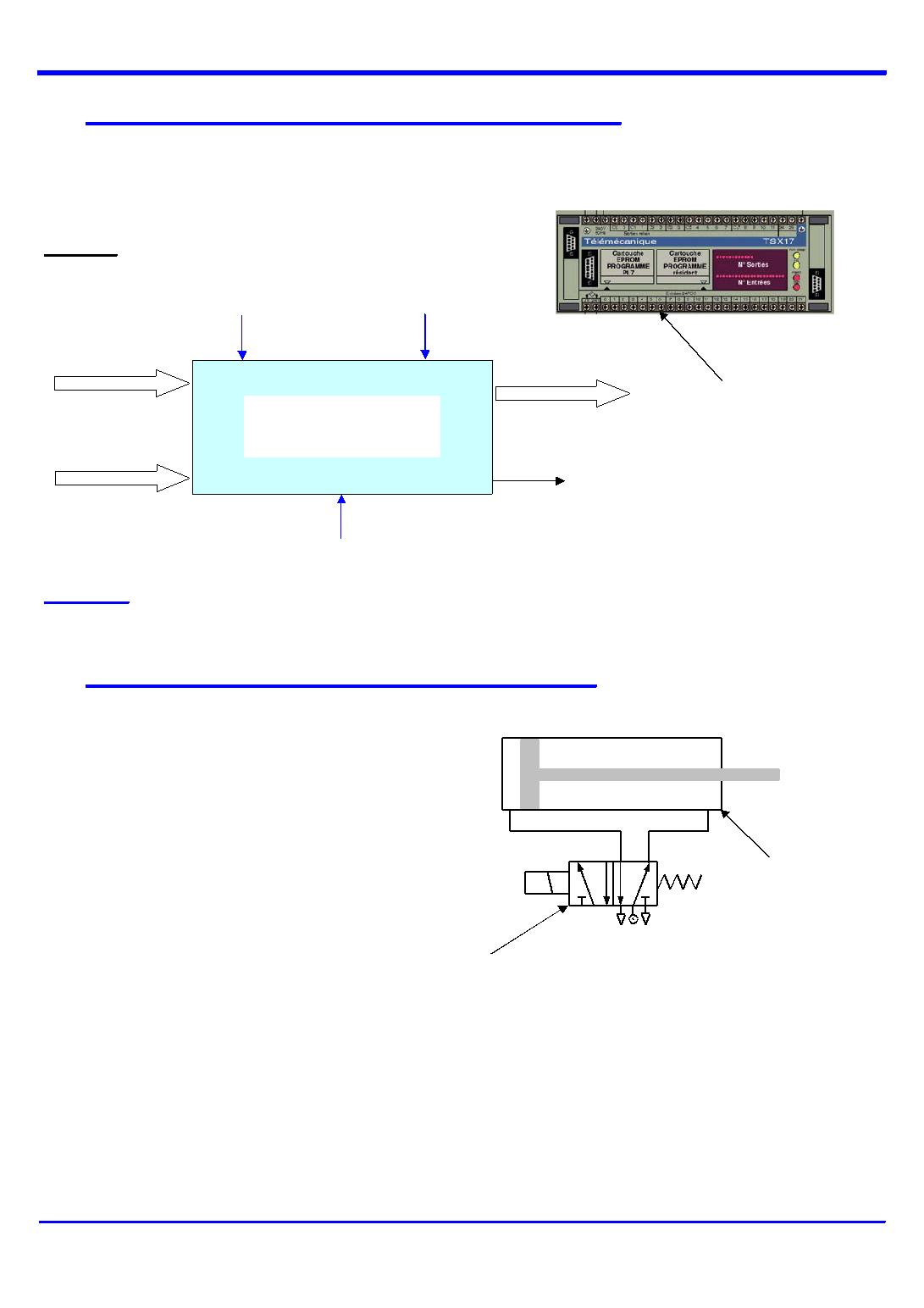

TRAITER
les informations
D.E.L.
Informations
traitées

AUTOMATE PROGRAMMABLE
Automate programmable
TSX 17-20

2C
2D
Y2D
Pré actionneur
Actionneur
