La nécessité d’un démarrage progressif implique un dispositif à vitesse variable.

1 –

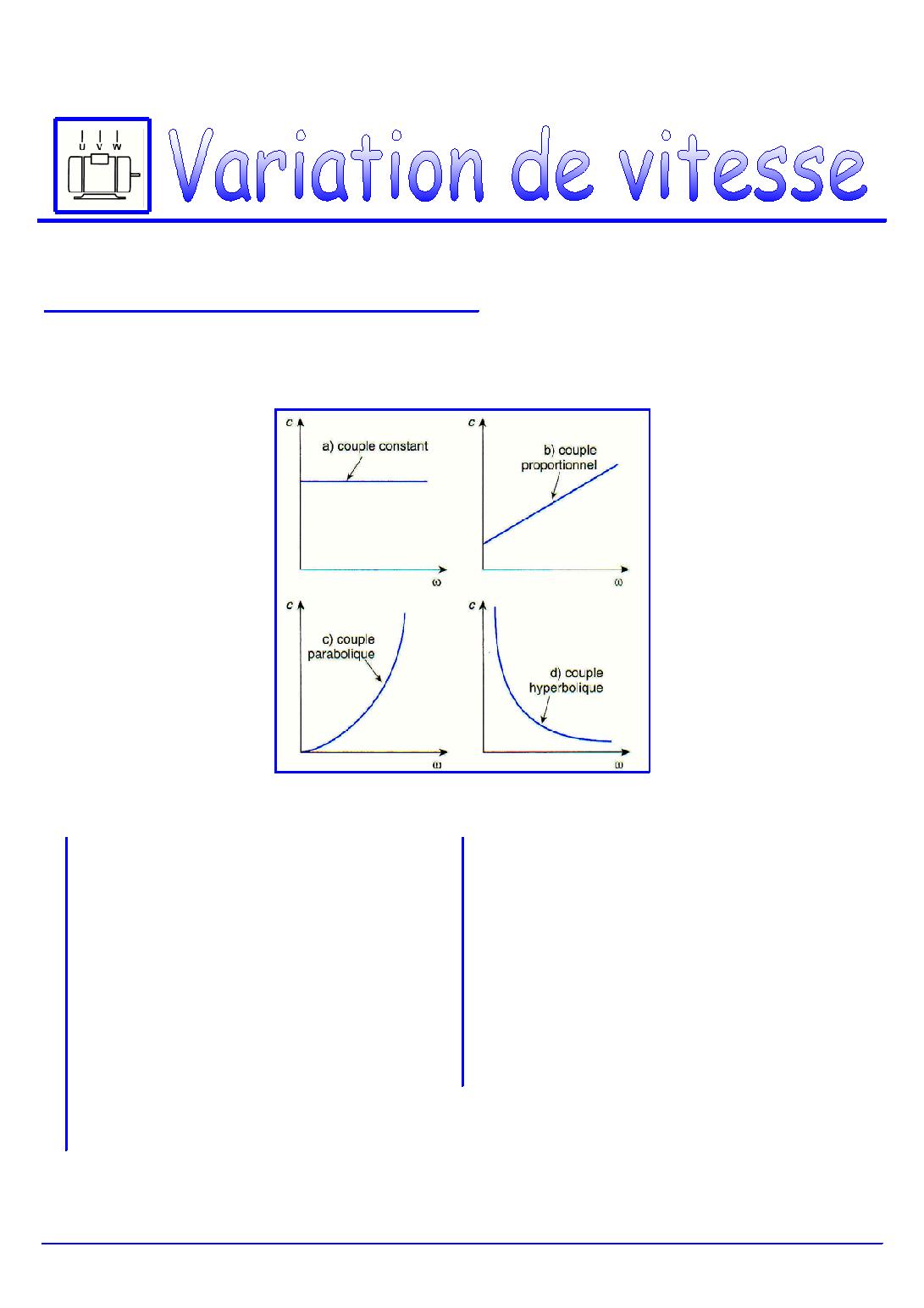

DIFFÉRENTS COUPLES RÉSISTANTS

Le couple résistant d’une machine entraînée par un moteur électrique peut s’apparenter à l’un des
cas suivants :






a) Couple constant
b) Couple proportionnel à la vitesse
La puissance demandée est directement
proportionnelle à la vitesse. C’est le cas des
machines-outils.
La puissance demandée est proportionnelle
au carré de la vitesse. C’est le cas des
machines à grande vitesse de
fonctionnement.
c) Couple parabolique
d) Couple hyperbolique
La puissance est proportionnelle au cube de
la vitesse. C’est le cas des ventilateurs et des
pompes centrifuges.
La puissance demandée par le récepteur est
constante. C’est le cas des machines à
enrouler, ou à dérouler, et des machines de
bobinages.

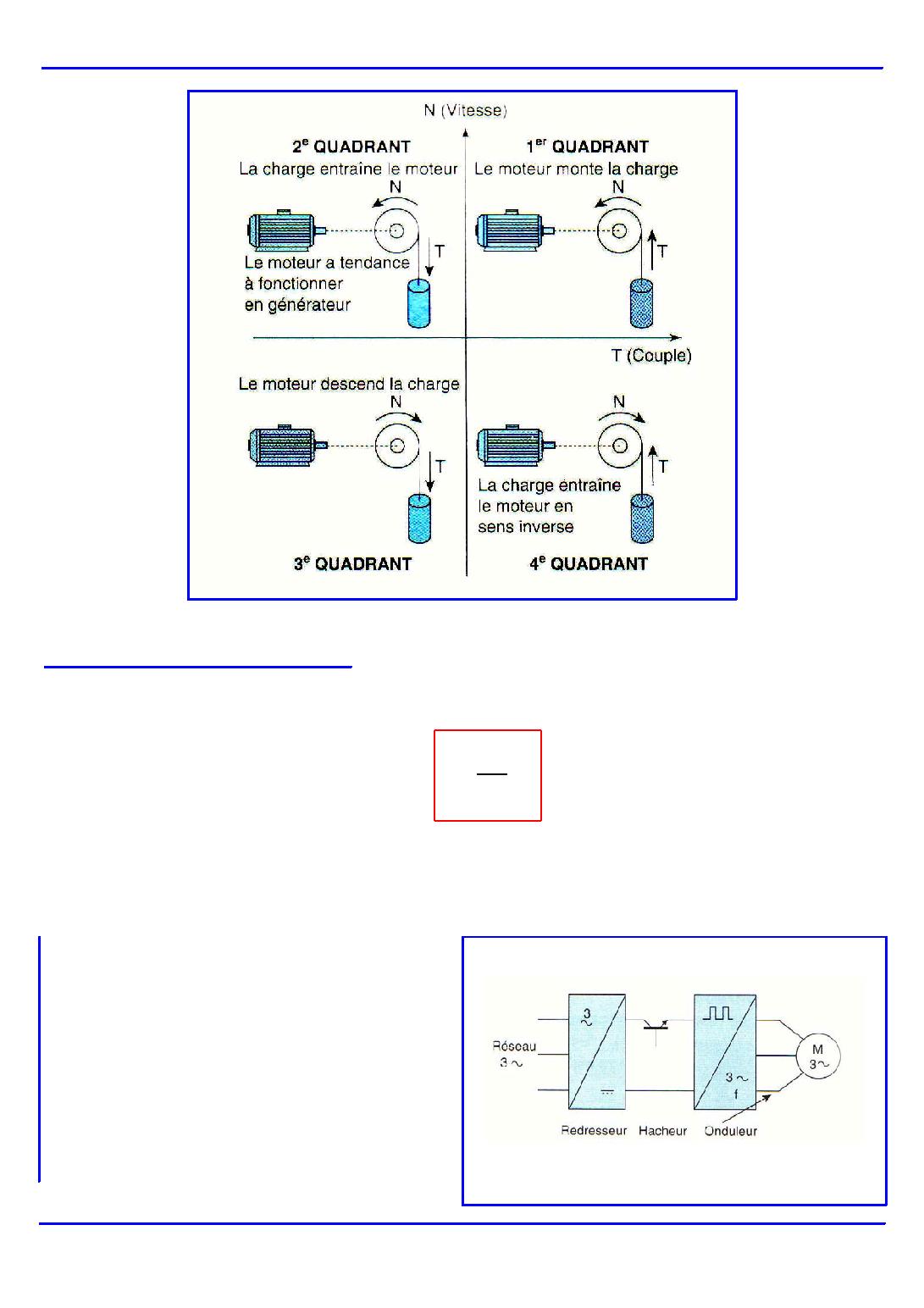

e) Marche en quatre quadrants


Selon que le moteur doit fonctionner dans les deux sens de marche, avec une charge
entraînante ( couple moteur et couple résistant dans le même sens ), ou avec une charge
résistante, on définit quatre quadrants de fonctionnement.




pg_0002
Page 2 sur 3

Variation de vitesse.doc




2 –

VARIATEUR DE VITESSE

Pour les moteurs asynchrones triphasés, la vitesse de rotation est fonction de la fréquence selon la
formule :

           f
n =
            p

f = fréquence de rotation en Hertz
p = nombre de paire de pôles

Les variateurs de vitesse réalisent une variation de fréquence, qui provoque la variation de vitesse de
moteur.
Principe :
Le courant du secteur est redressé ouis haché et
enfin ondulé à fréquence variable.

Réalisation :
Les composants utilisés se présentent sous la
forme intégrée.
Leur emploi est donné par le schéma de
branchement (ci-après) aussi bien pour la
puissance que pour la commande.



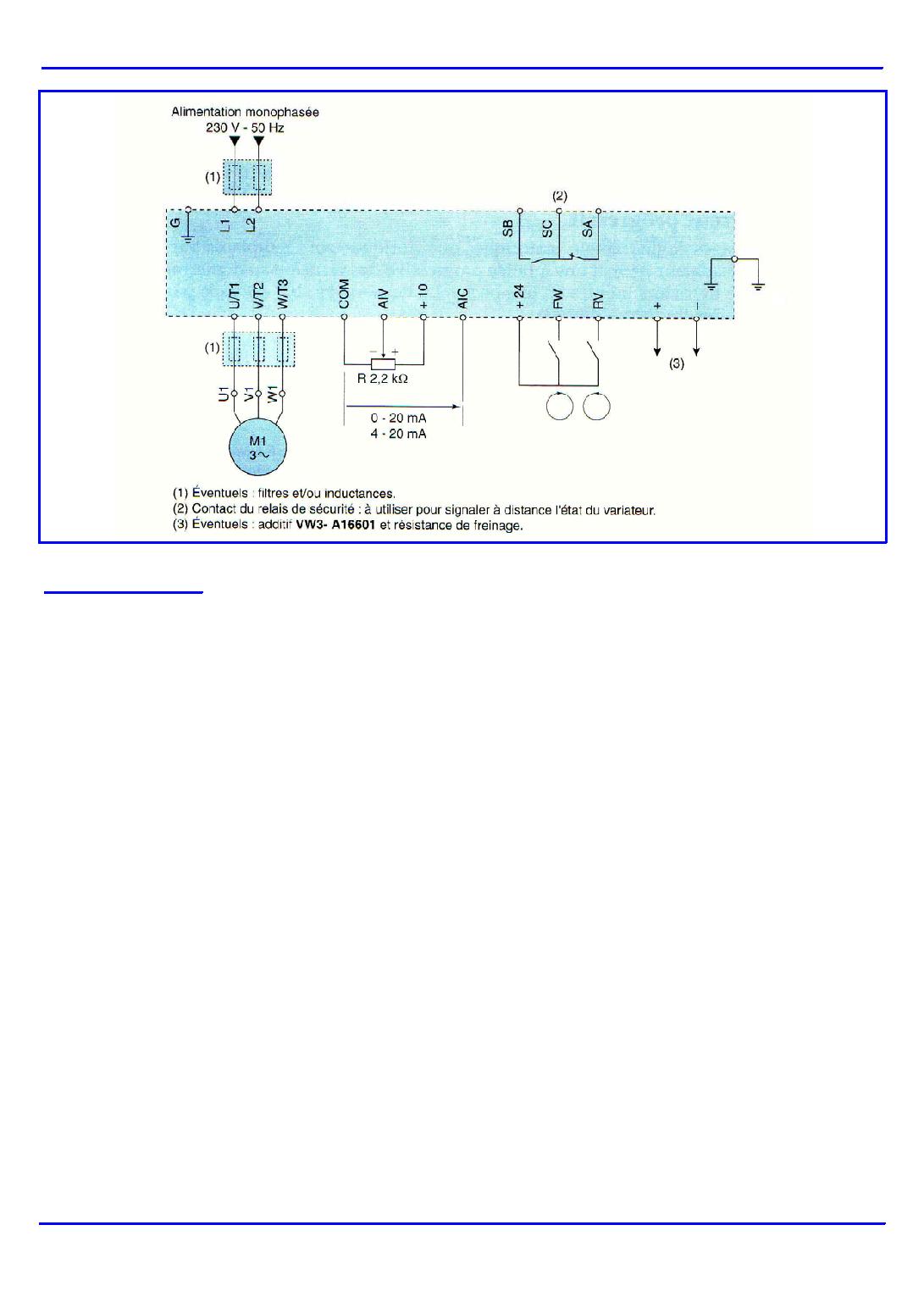

Schéma de principe  d’un variateur de vitesse
pg_0003
Page 3 sur 3

Variation de vitesse.doc




3 –

À RETENIR

Les caractéristiques d’un moteur électriques sont :
- mécaniques : puissance, vitesse de rotation, hauteur d’axe, mode de fixation ;
- électriques : nature du courant, tension, cos
?
 ;
- d’environnement, traduites en indice de protection IP xxx.

Le couple résistant d’une machine entraînée par un moteur électrique peut s’apparenter à un couple
constant, proportionnel, parabolique ou hyperbolique.
