1GM
Sciences et Techniques Industrielles
Page 1 sur 4
Génie Mécanique - Cours

Productique - Première








É
LÉMENTS DE MÉTROLOGIE GÉNÉRALE

A - LA MÉTROLOGIE


La métrologie définit l’opération ou l’ensemble des opérations permettant de déterminer avec
précision la ou les valeurs des grandeurs à mesurer.
Elle doit préciser et justifier le choix des moyens de mesure et les conditions d’usinage.

B - MESURAGE ET CONTRÔLE


Le mesurage évalue la grandeur de l’élément par
comparaison avec une grandeur de même catégorie
prise pour unité de référence.


Le contrôle permet de s’assurer du respect des
spécifications chiffrées contenues dans le cahier
des charges. La valeur réelle de la grandeur de
l’élément est comprise entre
deux valeurs limites (maxi et mini).

Mesurage et contrôle peuvent être réalisés simultanément.

Exemple :

si l’on s’intéresse au diamètre d’un alésage. Le contrôle par mesurage permet de rechercher la valeur du
diamètre alors que le contrôle par attribut va seulement nous permettre de dire si la pièce contrôlée est bonne ou
mauvaise.

C - GRANDEUR MESURABLE


Une grandeur caractérise un phénomène ou un corps, elle peut être distinguée qualitativement et
déterminée quantitativement.

Exemples :

- Une pièce est caractérisée par sa masse qui se mesure en kilogramme. La masse est une grandeur.
- Un courant électrique est caractérisé par son intensité qui se mesure en ampère, l’intensité du courant est une
grandeur.
- Un moteur électrique est caractérisé par sa puissance qui se mesure en watts, la puissance est une grandeur.

D - MESURE D’UNE GRANDEUR


Mesurer une grandeur c’est définir combien de fois elle contient la grandeur choisie comme unité.
La valeur d’une grandeur s’exprime donc par le produit d’un nombre par l’unité de mesure.
Exemples :

- La longueur de cette pièce est de 14,5 mm.
- La puissance de ce moteur est de 5 kW.
- L’intensité du courant électrique est de 12 A.


pg_0002


Page 2 sur 4

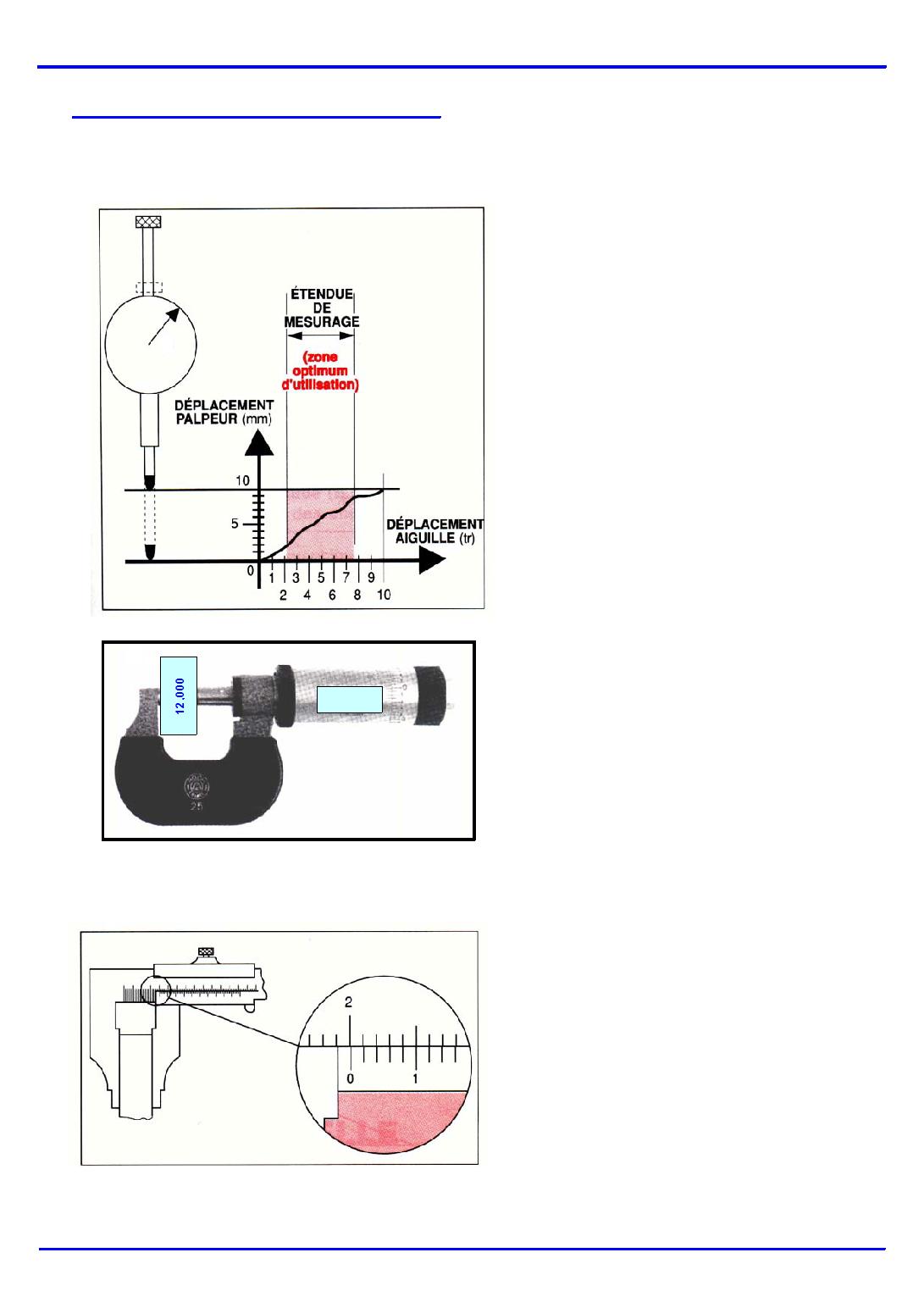

E - INSTRUMENTS DE MESURAGE


ÉTENDUE DU MESURAGE





L’étendue du mesurage caractérise les
valeurs limites entre lesquelles l’instrument
donnera une indication dont l’erreur sera
inférieure à celle tolérée par le constructeur.













Pour une valeur donnée de la grandeur
mesurée, la sensibilité caractérise le rapport
entre l’accroissement observé sur l’appareil
(dl) et la grandeur mesurée (dg).
S = dl/
dg




JUSTESSE



La justesse caractérise l’aptitude d’un
appareil de mesure à donner des indications
égales à la valeur de la vraie grandeur
mesurée. Les erreurs de fidélité ne sont pas
prises en compte.

12,01
pg_0003


Page 3 sur 4




FIDÉLITÉ



La fidélité d’un appareil de mesure caractérise
l’aptitude à donner, pour une même valeur de la
grandeur mesurée, des indications concordant
entre elles.






PRÉCISION



La précision caractérise l’aptitude à donner des
indications proches de la valeur vraie de la
grandeur mesurée. Plus la précision est grande,
plus les indications se rapprochent de la réalité.







ÉXISTENCE DES ERREURS

  INSTRUMENT





        OPÉRATEUR



ERREURS
    DE
MESURE


 ENVIRONNEMENT






   PIÈCE



ERREURS DUES À L’INSTRUMENT

- Graduation


- Rigidité et stabilité des matériaux
- Jeux de guidage


- Déformations des contacts dues aux efforts
- Défauts de forme des palpeurs
- Frottement
pg_0004


Page 4 sur 4




ERREURS DUES À L’OPÉRATEUR

- Mauvaises lectures (parallaxe, …)
- Mauvaises manipulation (mise en place, étalonnage, …)

ERREURS DUES À L’ENVIRONNEMENT

- Température
- Hygrométrie
- Milieu agressif (poussière, …)
- Rigidité et stabilité du référentiel

ERREURS DUES À LA PIÈCE

- Préparation de la pièce (bavure, …)
- Rigidité et stabilité des matériaux

CLASSIFICATION DES ERREURS

ERREUR ABSOLUE

Différence algébrique entre la valeur vraie et la valeur donnée par la mesure.

ERREUR RELATIVE

Rapport entre l’erreur absolue et la valeur vraie de la mesure.

ERREUR SYSTÉMATIQUE

Erreur constante lors du mesurage réalisé dans des conditions identiques.

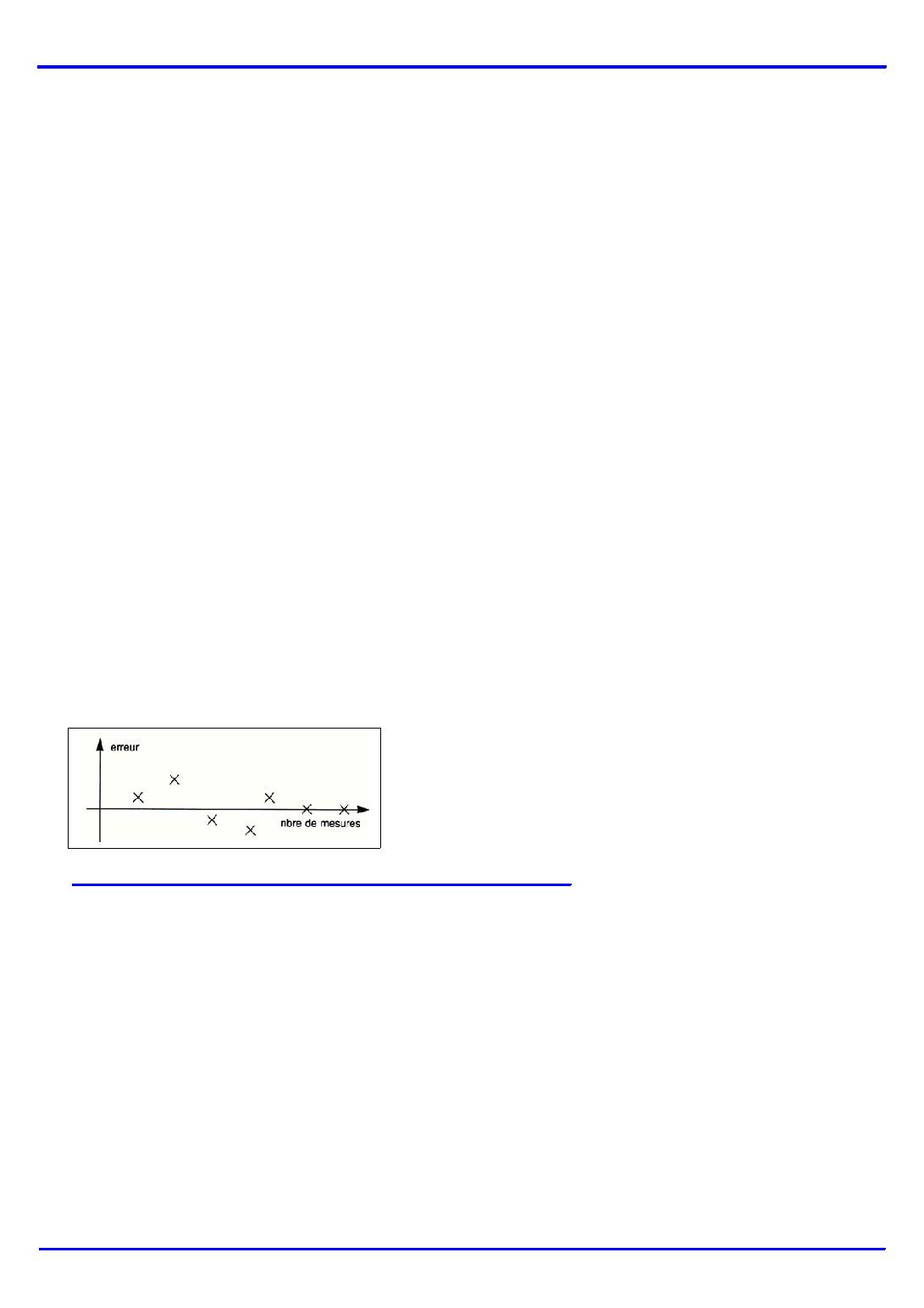

ERREUR ALÉATOIRE OU FORTUITE



Erreur qui varie d’une façon aléatoire en valeur
absolue et en signe.


F - ÉTALONNAGE DES APPAREILS DE MESURE


L’étalonnage consiste à effectuer des mesures de grandeurs connues avec l’appareil de mesure
et à comparer les valeurs relevées avec les valeurs étalons. Nous pouvons ainsi tracer des
courbes d’étalonnage, donnant les écarts entre les valeurs données par l’appareil et les valeurs
des grandeurs connues.
