LE TOURNAGE

SOMMAIRE
 Retour
1- Les machines de tournage:
 En version PDF
- Les tours parallèles.
page 2

- Les tours à copier.
page 3

- Les tours semi-automatiques
page 3

- Les tours automatiques
page 3

- Les tours automatiques multibroches
page 3

- Les tours à commande numérique
page 3

2- Définitions des opérations de tournage:

- Chariotage
page 4

- Alésage
page 4

- Dressage
page 4

- Perçage
page 4

- Rainurage
page 4

- Chanfreinage
page 4

- Tronçonnage
page 4

- Filetage
page 4


3- Les plaquettes d’outils:

- Les plaquettes
page 5

- Le corps d’outil
page 5

- Les différentes formes de plaquettes
page 5

- Les plaquettes réversibles
page 5

4- Les outils de tournage: Désignation, mode d’action et cycle de travail.


- Les outils à charioter
page 6

- Le outils à dresser
page 6

- Les outils à aléser-dresser
page 7

- Les outils à aléser
page 7

- Les outils à aléser-dresser
page 8

- Les outils à rainurer
page 8

- Les outils à tronçonner
page 8

- Les outils à fileter
page 8


5- Les portes pièces:


- Les portes pièces standards
page 8

- Les portes pièces dédiés
page 9

6- Réalisation et caractéristiques des montages portes pièces:


- Montages en l’air
page 9

- Montage mixte
page 10

- Montage entre-pointes
page 10

- Montage en expansible
page 10

7- Conditions de coupe:


- Vitesses de coupe
page 11

- Vitesses d’avance
page 11


pg_0002

2 - 11


En tournage on réalisera toutes les surfaces de révolution, y compris les plans lorsque la
trajectoire du point générateur  est situé dans un plan perpendiculaire à l ’axe de rotation.


1- Les machines de tournage:

 Les machines outils les plus courantes utilisées pour le tournage sont:

Les tours parallèles à charioter et à fileter:


Ces machines sont utilisés pour les travaux unitaires ou de petites et moyennes série sur des pièces
très simples.
Ces tours sont peu flexibles.

Seules les surfaces dont les génératrices sont parallèles ou perpendiculaires  à l’axe de la broche sont
réalisables en travail d’enveloppe.




























Les tours à copier:


Ils permettent l’usinage de pièces par reproduction, à partir d’un gabarit, grâce à un système de
copiage hydraulique qui pilote le déplacement du chariot transversal.
C’est une machine assez flexible qui peut convenir pour des travaux de petites à grandes séries.
La génératrice des surfaces de révolution peut être quelconque.

Boite de vitesses
des avances

Tourelle porte outil
Moteur

Barre de chariotage
Chariot longitudinal ou traînard

Pièce
Broche

Outil
Mandrin porte pièce

Chariot transversal

Contre-pointe
Chariot supérieur

Boite de vitesses
de broche

Bâti
Terminologie des organes principaux du tour
pg_0003

3 - 11



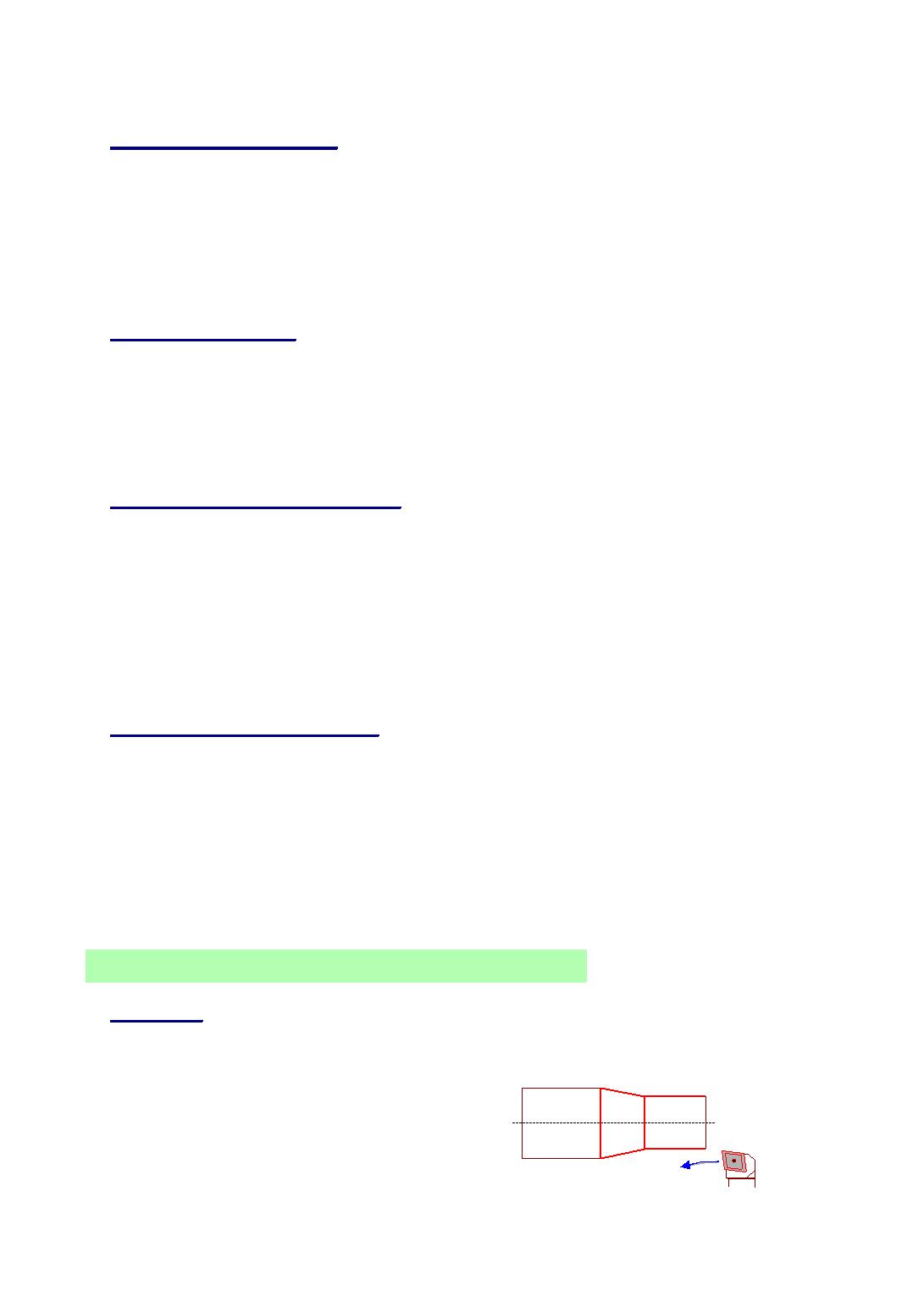

Les tours semi-automatiques:


Ce sont des tours équipés d’un traînard semblable à celui d’un tour parallèle avec une tourelle
hexagonale indexable munie de 6 postes d’outils animée d’un mouvement longitudinal contrôlé par des
butées.
Les outillages spécialement conçus pour la machine permettent des opérations simples et précises.
La commande de ces tours peut être manuelle ou en partie automatique.
La flexibilité de ces machines est très limitée. On les utilisera pour des travaux de moyenne série.


Les tours automatiques:


Plusieurs outils sont montés tangentiellement à la pièce. Les mouvements sont obtenus par des cames
qui donnent la vitesse d’avance et la course de chaque outil. Une came est spécifique à une opération et à
une pièce.
Ces tours sont entièrement automatiques.
Ces machines n’ont aucune flexibilité. Elle conviennent pour les très grandes séries.


Les tours automatiques multibroches:


Ce type de tour comportera par exemple huit broches. Huit outils soit un par broche travaillent en
même temps et effectuent une opération différente. Ce sont les broches qui tournent d’un huitième de tour
pour présenter la pièce devant l’outil suivant. Lorsque les broches ont effectuées un tour complet la pièce est
terminée.
Il est possible de travailler dans la barre.
Sur ce type de tour les réglages sont longs et le temps de passage d’une série à l’autre immobilise la
machine. Ce tour sera réservé pour les grandes et très grandes séries à des pièces de dimensions réduites à
cause de l’espacement entre les broches.


Les tours à commande numérique:


Comme en copiage la génératrice de la pièce peut être quelconque mais ici la trajectoire de l’outil est
obtenue par le déplacement simultané de deux axes dont les positions successives sont données par un
calculateur travaillant à partir d’un programme propre à la pièce. Ces tours sont équipés d’un magasin
d’outils et éventuellement d’un système de chargement des pièces.
La flexibilité de ces machines est très grande et particulièrement bien adapté pour le travail unitaire
ou les petites séries répétitives.




2- Définitions des opérations de tournage:

Chariotage:

Opération qui consiste à usiner
une surface cylindrique ou conique
extérieure.



pg_0004

4 - 11




Alésage:

Opération qui consiste à usiner
une surface cylindrique ou conique
intérieure.


Dressage:

Opération qui consiste à usiner
une surface plane perpendiculaire à
l’axe de la broche extérieure ou
intérieure.


Perçage:

Opération qui consiste à usiner
un trou à l’aide d’un forêt .


Rainurage:

Opération qui consiste à usiner
une rainure intérieure ou extérieure
pour le logement d’un circlips ou d’un
joint torique par exemple.


Chanfreinage:

Opération qui consiste à usiner
un cône de petite dimension de façon à
supprimer un angle vif.


Tronçonnage:

Opération qui consiste à usiner
une rainure jusqu’à l’axe de la pièce
afin d’en détacher un tronçon.


Filetage:

Opération qui consiste à réaliser
un filetage extérieur ou intérieur.








pg_0005

5 - 11


3- Les plaquettes d’ outils:



Les outils les plus répandus sont
constitués d’une plaquette amovible montée sur
un corps d’outil.

Les plaquettes:

Les formes de la plaquette définissent les
angles ß,
e
r
 et le rayon de bec r
e
 .
Pour une meilleure résistance de la
plaquette, le rayon de bec r
e
 et les angles ß et
 e
r

seront maximum.


Le corps d’outil:

La position de la plaquette sur le corps d’outil détermine les angles a, ? ,?
s
 et K
r


Les différentes formes de plaquettes:

On utilise principalement des plaquettes de formes carré, ronde, rectangulaire, rhombique,
rhomboïdale, triangulaire.
La forme de la plaquette est choisie en fonction des surfaces à obtenir et du cycle de travail.
Si plusieurs formes conviennent on choisira celle qui donne la meilleure résistance
mécanique (
e
r
maximum).
Si le critère résistance n’est pas prépondérant, on choisira la plus économique, c’est à dire
celle qui permet de disposer du maximum d’arêtes utilisables (plaquette carrée).
Il existe également des plaquettes de formes hexagonale, octogonale et pentagonale.





















Corps d’outil

Dispositif de fixation

Plaquette amovible

Plaquette carrée
4 arêtes utilisables
e
r
 = 90°
Plaquette ronde
n arêtes utilisables
par rotation
Plaquette rectangulaire
2 arêtes utilisables
e
r
 = 90°
Plaquette rhombique
2 arêtes utilisables
e
r
= 86°,80°,75°,55°,ou35°
(La forme est un losange)

Plaquette triangulaire
3 arêtes utilisables
e
r
 = 60°
Plaquette rhomboïdale
2 arêtes utilisables
e
r

 = 85°, 82° ou 55°
(La forme est un parallélogramme)

pg_0006

6 - 11


Les plaquettes réversibles:


Une plaquette est dite réversible si elle
présente un plan de symétrie parallèle à
ses deux faces les plus importantes. Elle
peut alors être retournée sur son corps
d’outil et  voit le nombre de ses arêtes
doublé, ce qui la rend particulièrement
intéressante du point de vue
économique. Ainsi une plaquette carrée
passe de 4 à 8 arêtes utilisables.



4- Les outils de tournage:
Désignation, mode d’action et cycle de travail.


Pour la réalisation des diverses opérations de tournage on dispose des outils suivants:

Les outils à charioter:


Une seule direction de travail possible pour la réalisation de cylindres ou de cônes
extérieurs. Si la pièce comporte un épaulement on obtient une surface en travail
d’enveloppe et une surface en travail de forme.












Les outils à dresser:


Une seule direction de travail
possible perpendiculaire à l’axe de la
pièce pour la réalisation de surfaces
planes extérieures. Si la pièce
comporte un épaulement on obtient une
surface en travail d’enveloppe et une
surface en travail de forme .


Les outils à charioter - dresser:


Plaquettes réversibles

Plaquette  non réversible


Exemple de 5 outils à charioter


Exemple de 2 outils à dresser

pg_0007

7 - 11


Au minimum deux directions possibles de travail permettant à ces outils d’effectuer
des opérations de chariotage et de dressage de surfaces extérieures en travail d’enveloppe.



























Pour les opérations d’alésage on retrouve les mêmes principes que pour les outils
d’extérieurs.


Les outils à aléser:


Une seule direction de travail possible pour la
réalisation de cylindres ou de cônes intérieurs.










Les outils à aléser - dresser:


Au minimum deux directions possibles de travail permettant à ces outils d’effectuer
des opérations d’ alésage et de dressage de surfaces intérieures.
K
r
=95°

K
r
=95°
e
r
=80°

K
r
=95°
e
r
=80°
K
r
=45°
e
r
=90°

K
r
=67
,
5°
e
r
=55°

K
r
=95°
e
r
=55°
Les flèches en traits interrompus
indiquent une direction de coupe pour
laquelle il convient d’observer des
précautions: longueur de surface réduite
et faible profondeur de passe. Ce sens de
travail est à éviter si l’on peut procéder
autrement.

Exemple d’outils à
charioter-dresser

Opération de dressage
d’un cylindre intérieur.
Une seule direction
d’avance possible pour
l’outil.
Dressage intérieur
Exemple de 2 outils à aléser

pg_0008

8 - 11













Les outils rainurer:


Pour la réalisation des
opérations de rainurage.


Les outils à tronçonner:


Pour la réalisation des
opérations de tronçonnage.


Les outils à fileter:


 Pour la réalisation des
opérations de filetage.




5- Les portes pièces:


Les portes pièces standards:


Ils font partie de l’équipement standard des tours. Ce sont:

Les mandrins à serrage par mors:

Ils comportent 2, 3 ou 4 mors. Ces mors peuvent être à serrage concentriques ou
indépendants.
On peut monter des mors durs ou des mors doux. les mors doux sont des mors non trempés
afin de permettre à l’utilisateur de les usiner pour adapter leurs formes à celles de la pièce ou pour
réaliser une coaxialité plus précise qu’avec des mors durs.
La prise de pièce en mandrin peut se faire par l’extérieur ou par l’intérieur des mors
Les mandrins expansibles:


Il assurent à la fois la mise en position et le maintien en position par l’intérieur ou par
l’extérieur de pièces courtes ou longues. On utilise pour leurs constructions une ou plusieurs pièces
déformables. Le type le plus classique est le mandrin à pinces que l’on retrouve comme support
d’outils pour des fraises à queue cylindrique.
Exemple de 3 outils à aléser-dresser

Outils à rainurer d’extérieur et d’intérieur

Outil à tronçonner

Outils à fileter d’extérieur et d’intérieur

pg_0009

9 - 11




Les portes pièces dédiés:


Il s’agit de montages de reprise spécialement étudiés et réalisés pour une phase d’usinage.
Ils se montent soit à la place du mandrin en utilisant les même surfaces de référence que lui
soit sur le plateau lisse (appareillage standard du tour). Dans ce dernier cas le montage pourra
être installé sur n’importe quel tour ce qui n’est pas le cas de la solution précédente: La liaison
mandrin-broche étant différente d’un modèle de tour à l’autre.



6- Réalisation et caractéristiques des montages portes pièces:

Il s’agit des différents montages que l’on peut réaliser à l’aide des équipements standards du
tour.














 Erreur de
reprise
(coaxialité)

1

2

5

4

3

Modélisation
de la liaison

Type de
montage

Accessoires
utilisés

Schéma du
montage

Mandrin 3 mors durs

à serrage
concentrique + butée 0,1maxi
Montage
en l’air
1

2

5

4

3

Mandrin 3 mors
doux
 à serrage
concentrique
0,05maxi
Montage
en l’air
Pièce
Pièce
mors durs striés
b
utée

L
Ls
Pour le respect de la
liaison Ls ne doit pas
être inférieure à 0,7 D.
Ls > D souhaitable
fD

L doit être limitée en
fonction des efforts de
coupe et du diamètre de
la pièce
mors doux usinables
L
Ls
fD

Pour le respect de la
liaison Ls ne doit pas
être inférieure à 0,7 D.
Ls > D souhaitable
L doit être limitée en
fonction des efforts de
coupe et du diamètre de
la pièce
pg_0010

10 - 11


























































Type de
montage

Erreur de
reprise
(coaxialité)

Modélisation
de la liaison

Accessoires
utilisés

Schéma du
montage

Mandrin 3 mors durs
ou doux
 à serrage
concentrique
0,1maxi
(m.durs)

0,05maxi
(m.doux)

Montage
en l’air
(prise de
pièce par
l’intérieur)
Montage
mixte
Pour le respect de la
liaison Ls ne doit pas
être supérieure à 0,5 D
Ls < 0,5 D
L doit être limitée en
fonction des efforts de
coupe et du diamètre de
la pièce
1

2

5

4

3

mors durs striés
ou mors doux

L
Ls
fD

Pièce
Pour le respect de la
liaison Ls ne doit pas
être supérieure à 0,5 D
Ls < 0,5 D
mors durs striés ou mors doux

b
utée

Pièce
pointe tournante
L
Ls
fD

1

2

5

4

3

0,01maxi
0,01maxi
0,1maxi
(m.durs)

0,05maxi
(m.doux)

L doit être limitée en
fonction des efforts de
coupe et du diamètre de
la pièce
L doit être limitée en
fonction des efforts de
coupe et du diamètre de
la pièce
Pointe fixe à griffes
pour assurer
l’entraînement
de la pièce
 +
pointe tournante
Mandrin expansible
à douille fendue
monté dans le cône
de la broche du tour
Mandrin à serrage
concentrique
 (3 mors durs +
butée)   ou (3 mors
doux)
+
pointetournante
pointe tournante

montage dans le
cône de la broche douille fendue
écrou de serrage
L
Pièce
Pièce
pointe fixe à griffes
1

4

3

2

5

Montage
entre
pointes
Mandrin
expansible

1

4
3

2

5

Exemple de mandrin expansible

pg_0011

11 - 11


7- Conditions de coupe:

ATTENTION:
 Les valeurs ci-dessous sont des ordres de grandeur donnés à titre indicatif
pour les travaux unitaires.

Vitesses de coupe:


pD
Vc
n
=


Vitesses de coupe indicatives pour un outil en acier rapide:






- aciers courants:
20 à 25 m/min en ébauche


25 à 30 m/min en finition

- fontes grises
18 m/min

- cuivre
35 m/min

- aluminium et alliages 80 m/min

- bronzes et laitons
40 m/min

Pour le tronçonnage, le rainurage et l’alésage réduire la vitesse d’un tiers.

Vitesses de coupe indicatives pour un outil carbure:



- de 80 à 1000 m/min (on devra limiter la vitesse de coupe à 140 m/min environ à
cause du manque de puissance et de rigidité de nos machines universelles).


Vitesses d’avance:


f
 est exprimé en mm/tour de broche.

Valeurs indicatives:



- pour un outil en acier rapide:


0,1 à 0,3 en ébauche


0,05 à 0,2 en finition


- pour un outil carbure:


0,2 à 0,4 en ébauche


0,1 à 0,2 en finition.



n: fréquence de broche en tours/min
Vc: vitesse de coupe en m/min
D: diamètre usiné en m
