1GM

Sciences et Techniques Industrielles
Page 1 sur 3
Productique - Cours

Génie Mécanique – Première








1 -
D
ÉFINITIONS


Une spécification dimensionnelle est une dimension exprimant une grandeur linéaire ou angulaire
accompagnée d’un intervalle de tolérance.











Une cote est une spécification dimensionnelle







représentant la valeur de référence à laquelle







s’ajoute l’intervalle de tolérance (IT).






2 –
I
NTERPRÉTATIONS DE LA COTE 50
±
0,2



La dimension réelle de chaque pièce doit se situer
entre la valeur mini (ici
49,8
) et la valeur maxi
(ici
50,2
). En dehors de ces deux valeurs, la dimension
est hors tolérance.


L’intervalle de tolérance est : IT =
0,4
(cote maxi – cote mini)



3 –
E
XERCICE


-

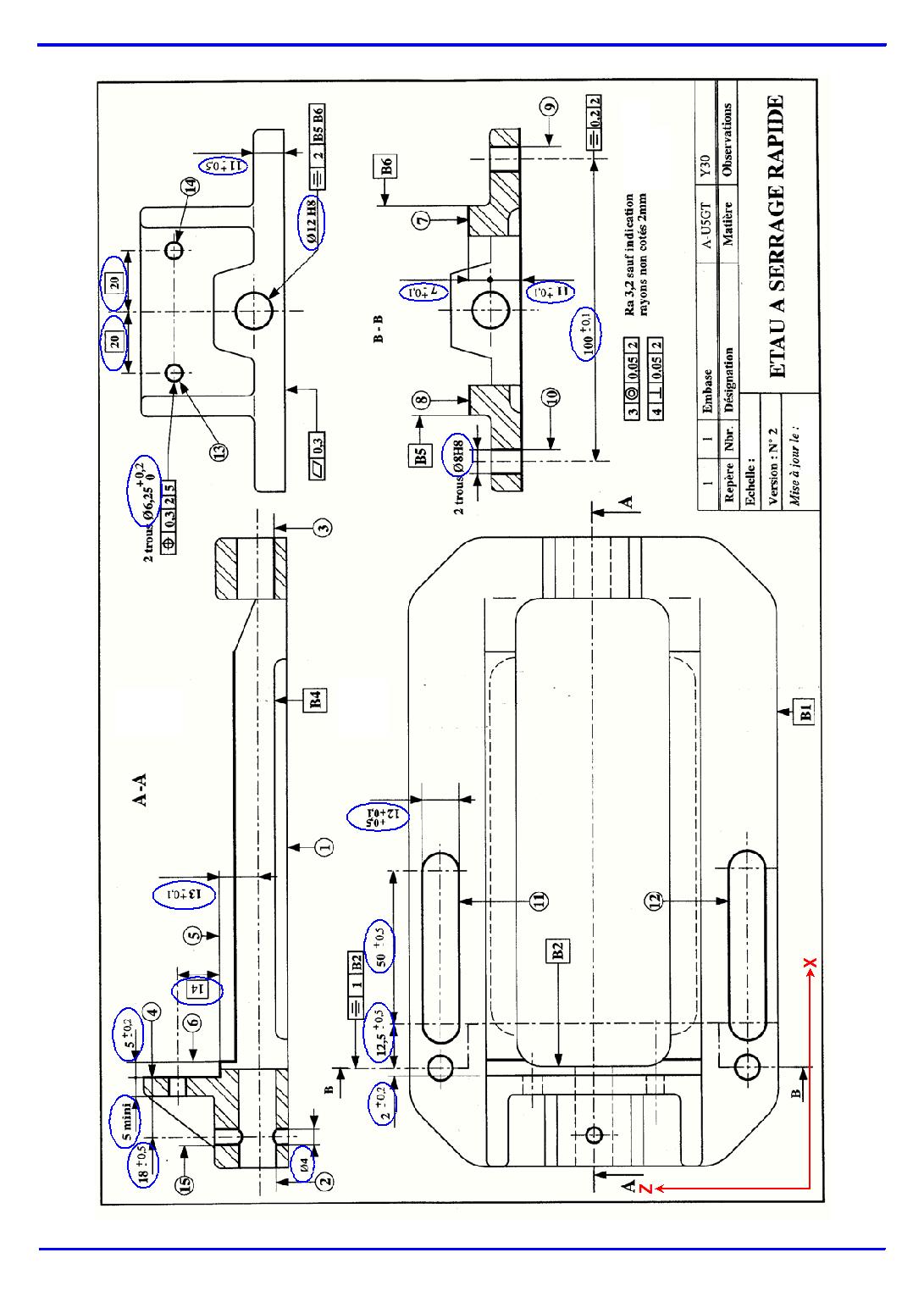

 Entourer en bleu sur le dessin de définition (page 2 sur 3) toutes les spécifications
dimensionnelles.

-
 Compléter les tableaux page 3 sur 3.

Remarques
 : une cote encadrée est la traduction graphique d’une dimension de référence.
Une dimension de référence définit exactement une position ou une grandeur d’un élément.
Cet élément est tolérancé par l’intermédiaire d’autres spécifications. Une spécification intrinsèque
est une spécification relative à une seule surface. Une spécification dimensionnelle bi limite est une
spécification dimensionnelle ayant une cote mini et une cote maxi. Une spécification dimensionnelle
uni limite est une spécification dimensionnelle ayant une cote mini ou une cote maxi.
50
±
0,2
Cote maxi :
50,2

Cote mini :
49,8

IT
pg_0002


Page 2 sur 3






pg_0003


Page 3 sur 3



SPÉCIFICATION
DIMENSIONNELLE
À RÉALISER
DIMENSION


NOMINALE

IT
DIMENSION


MINIMALE
DIMENSION


MAXIMALE
DIMENSION


MOYENNE
SPÉCIFICATION

INTRINSÈQUE
Suivant l’axe des X
18
±
0,5
18
17,5
18,5
18
NON
5 mini

Choix BM
Choix BMChoix BM
NON
±
0,2

0,4
4,8
5,2
NON
6,25
+0,2

6,25
0,2
6,25
6,45
6,35
OUI
20

20




NON
Ø
 4

Choix BM
Choix BM

Choix BM

OUI
Ø
 12 H8

12
0,027
12
12,027 12,0135
OUI
±
0,2

0,4
1,8
2,2
NON
12,5
±
0,5

12,5
12
13
12,5
NON
50
±
0,5

50
49,5
50,5
50
NON
Ø
 8 H8
0,022
8,022
8,011
OUI
100
±
0,1

100
0,2
99,9
100,1
100
NON
Suivant l’axe des Y
14
14




NON
13
±
0,1

13
0,2
12,9
13,1
13
NON
11
±
0,5

11
10,5
11,5
11
NON







Suivant l’axe des Z

12
+0,5

12
0,4
12,1
12,5
12 ,3
OUI
11
±
0,1

11
0,2
10,9
11,1
11
NON
±
0,1

0,2
6,9
7,1
NON









SPÉCIFICATION
DIMENSIONNELLE
À RÉALISER

QUALITÉ
Ø
 12 H8

Ø
 8 H8

Ø
 4
0

14

0

+0,1

GTP page 221
