1GM
Sciences et Techniques Industrielles
Page 1 sur 3
Productique - Cours

Génie Mécanique – Première






Cours sur les spécifications géométriques.doc

1 -
D
ÉFINITION


Une spécification géométrique caractérise la tolérance géométrique d’une surface (tolérance de
forme), ou entre deux surfaces (tolérance de position, d’orientation).













Spécification de perpendicularité : 0,1 admis







par rapport à la surface A.

















Surface de référence


2 –
P
RINCIPALES SPÉCIFICATIONS GÉOMÉTRIQUES



D’une surface
Entre deux surfaces




planéité


coaxialité




cylindricité


symétrie


perpendicularité








parallélisme

3 –
E
XERCICE


-

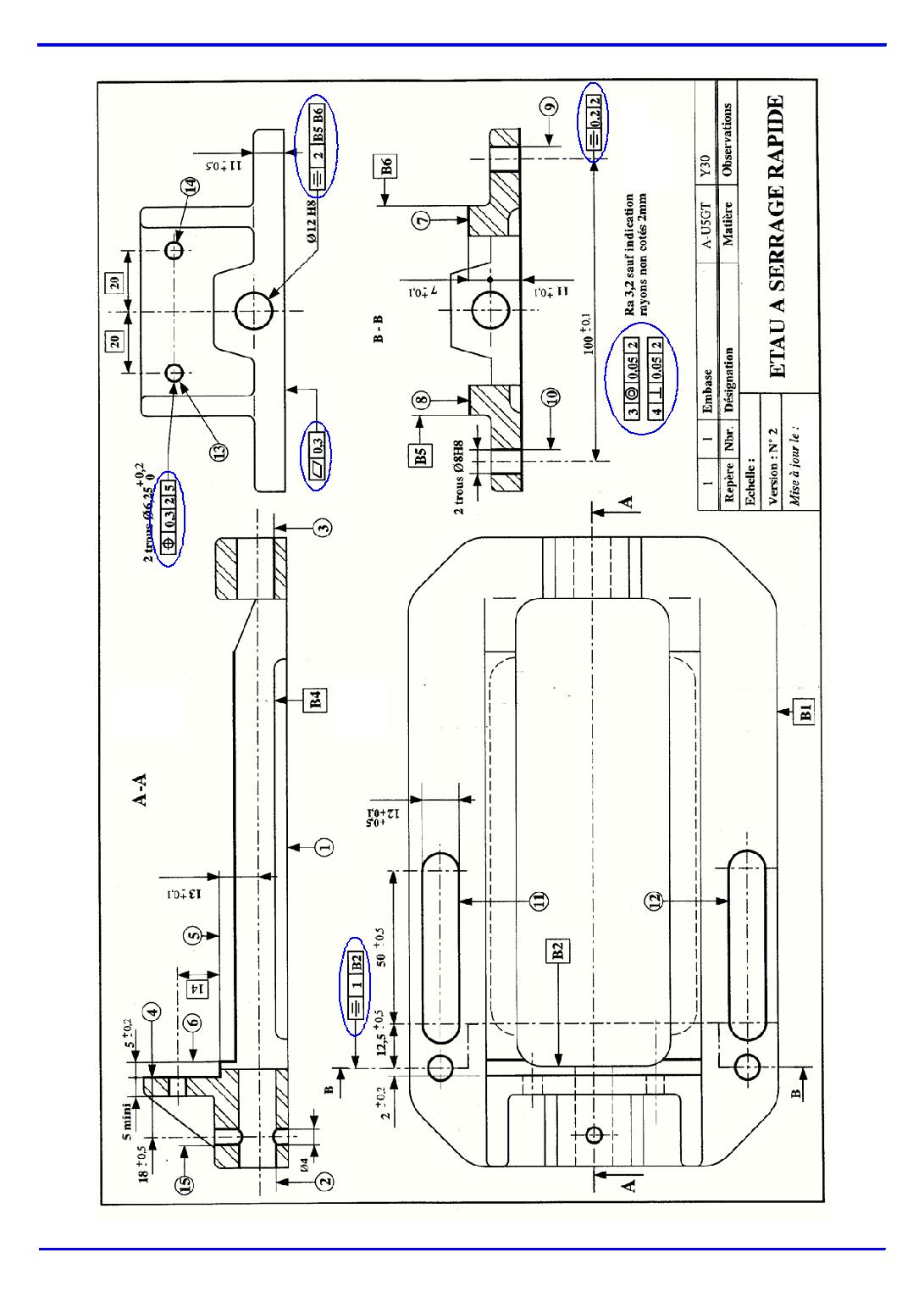

 Entourer en bleu sur le dessin de définition (page 2 sur 3) toutes les spécifications
géométriques.

-
 En vous aidant du G.T.P. (page 223), compléter le tableau page 3 sur 3.




0,1

A

A

pg_0002


Page 2 sur 3

Cours sur les spécifications géométriques.doc




pg_0003


Page 3 sur 3

Cours sur les spécifications géométriques.doc




SPÉCIFICATION

GÉOMÉTRIQUE À RÉALISER

IT
SURFACES DE


RÉFÉRENCE


FORME

ORIENTATION

POSITION

0,3
2-5




0,3





B5-B6




B2




0,05




0,05




0,2









Spécification
intrinsè
q
ue

0,3     2       5
0,3
 2      B5    B6
 1      B2
 3             0,05    2
 4             0,05    2
0,2     2
