1- PORTE-PIÈCES STANDARD EN FRAISAGE
- Étau à mors parallèles et à base tournante
Référentiel de base de l’étau pour la liaison avec les pièces :
Base + mors fixe (MF)
Évolutions de l’étau :
- Mors plaqueurs. Les directions de serrage
permettent de plaquer la pièce sur les deux
surfaces du référentiel de l’étau (base et MF).
- Les mors sont interchangeables. Ils peuvent être
lisses, striés (pour surface brute) et parfois dédiés à
une forme spécifique de pièce.
L’étau convient essentiellement pour la liaison de pièces aux formes simples et régulières. La mise
en position répétitive des pièces est, dans certains cas, assez peu précise, ce qui limite son
utilisation en fabrication sérielle. En revanche il est très employé en fabrication unitaire.
- Diviseur universel

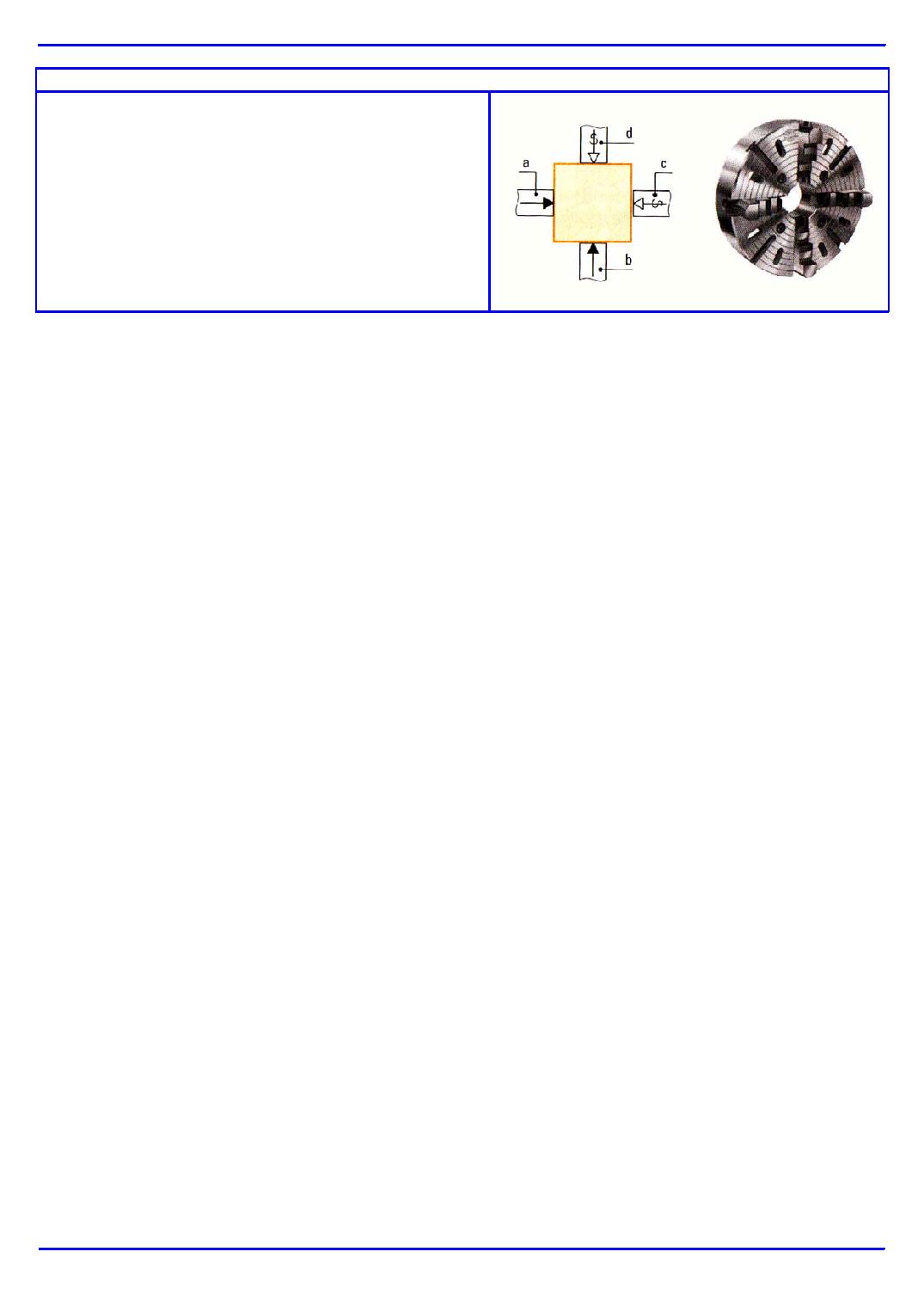

Le référentiel de base pour la liaison avec les pièces dépend du porte-pièce utilisé : mandrin, …
De plus en plus remplacé pour les travaux de division par les commandes numériques, le diviseur est
essentiellement employé en fabrication unitaire.
