1GM
Sciences et Techniques Industrielles
Ressource page 1 sur 4
Productique - Ressource

Génie Mécanique – Première






Réaliser un parallélépipède.doc

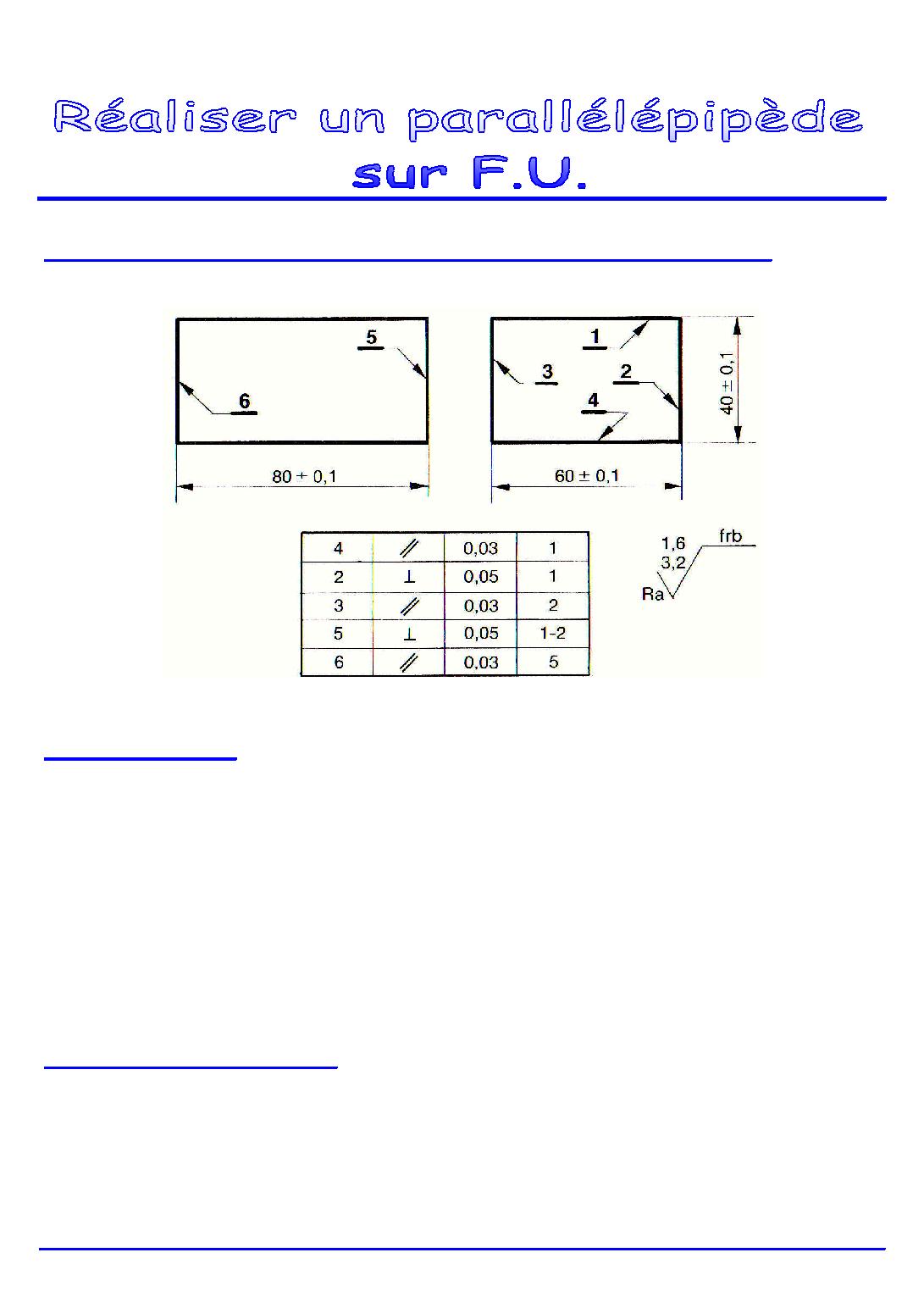

1 –
D
ESSIN DE DÉFINITION ET REPÉRAGE DES SURFACES







2 –
O
UTILLAGE


Fraise 2 tailles cylindrique
Ø
 80.

Pied à coulisse.

Comparateur.

Montage de contrôle pour la perpendicularité.

Marbre.


3 –
M
ODE OPÉRATOIRE


(voir page 2)

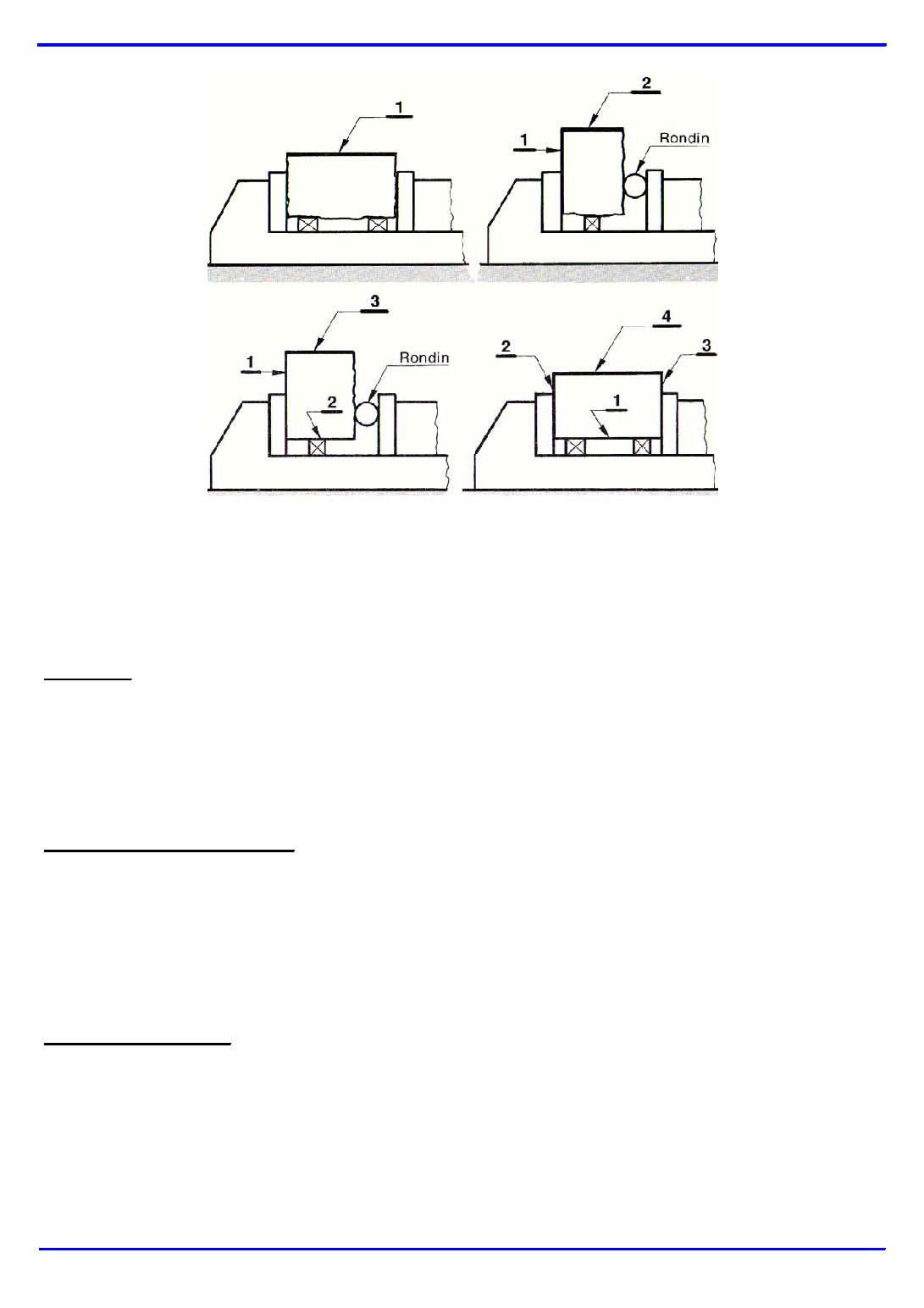

- Serrage par les chants bruts 2 et 3, usiner 1.
- Mettre 1 contre le mors fixe, serrer en interposant un rondin, usiner le chant 2.


pg_0002


Ressource page 2 sur 4

Réaliser un parallélépipède.doc









- Mettre 1 contre le mors fixe, faire plaquer 2 sur cale rectifiée, serrer en plaçant le rondin,
usiner le chant 3, en réalisant la cote 60
±0,1
.
- Serrer la pièce par les chants 2-3, faire plaquer 1 sur cales rectifiées, usiner 4 en réalisant
la cote de 40
±0,1
.

Remarque
 :

Dans le cas d’une pièce de faible épaisseur (10 mm, par exemple), on peut opérer de la manière
suivante : usinages des faces 1 et 4 // ; puis usinage des chants 2 et 3. Il n’est plus nécessaire
d’utiliser le rondin pour obtenir la perpendicularité des chants, en raison de leur faible épaisseur.

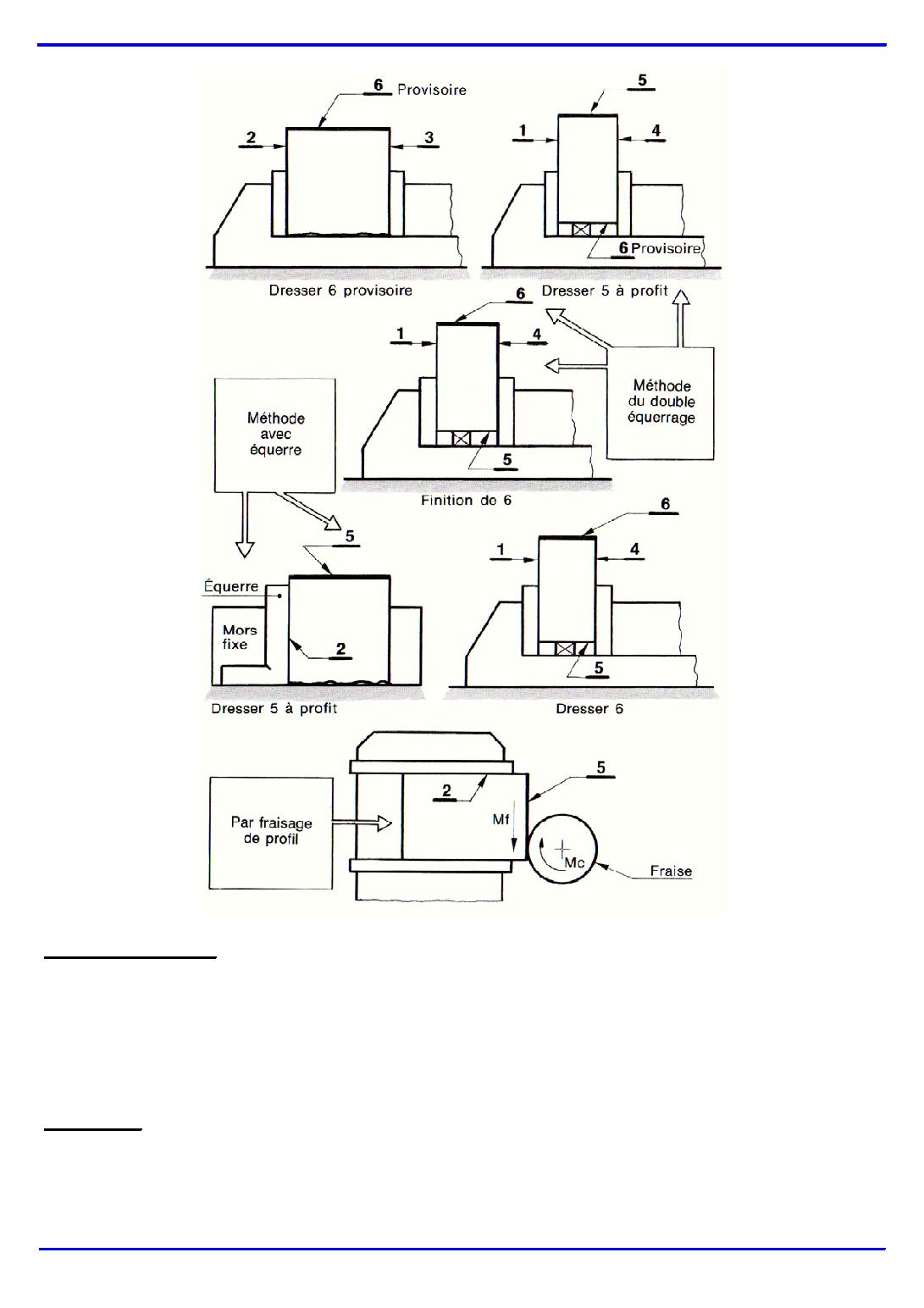

USINAGE DES FACES 5 et 6 (voir page 3)

Méthode du double équerrage
 :

- Après avoir usiné 1-2-3-4, serrer la pièce par 2 et 3, équerrage donné par le mors fixe :
dresser 6 (état provisoire).
- Retourner la pièce, face 6 en appui sur cale, serrage par 1 et 4, faire plaquer, exécuter 5 à
profit. Cette face se trouve ainsi perpendiculaire à 1 et à 2.
- Retourner la pièce, appui sur 5, serrage par 1 et 4, faire plaquer. Reprensre 6 et assurer la
cote de 80
±0,1
.

Méthode avec équerre
 :

- Après usinage de 1-2-3-4, placer la face 6 (brute) au fond de l’étau, la face 1 en appui sur
le mors fixe. Placer la petite brance d’une équerre sur le fond de l’étau. Faire coïncider le
chant 2 avec la grande branche de l’équerre (habileté manuelle et acuité visuelle).
Exécuter 5 à profit.
- Vérifier la perpendicularité.
- Retourner la pièce, appui sur 5, serrage par 1 et 4. Faire plaquer et exécuter 6.


pg_0003


Ressource page 3 sur 4

Réaliser un parallélépipède.doc



Par fraisage de profil
 :

- Après avoir usiné 1-2-3-4, situer 1 sur cales, 2 contre le mors fixe préalablement dégauchi.
Faire dépasser la pièce sur le côté de l’étau de 5 à 10 mm, serrer en appliquant la pièce
sur les cales. Dresser 5 à profit.
- Contrôler la perpendicularité.
- Retourner la pièce. Exécuter 6, ébauche et finition, assurer cote de longueur.

Remarque :


Avant exécution de 5 et 6, il faut vérifier la perpendicularité de la broche.



pg_0004


Ressource page 4 sur 4

Réaliser un parallélépipède.doc

CHOIX D’UNE MÉTHODE


- Les deux premières méthodes conviennent pour les pièces de faible longueur, en raison
du dépassement limité au-dessus des mors de l’étau (risque de basculement de la
pièce), et d’épaisseur suffisante pour permettre le passage de l’équerre ou le serrage
par les chants.
- La méthode par fraisage de profil s’applique à des pièces de grande longueur et aussi à
des pièces de faible épaisseur.
