EXERCICE -
CORRIGÉ

MISE EN PLACE DES COURANTS ET
TENSIONS

Page:1/1

Retour





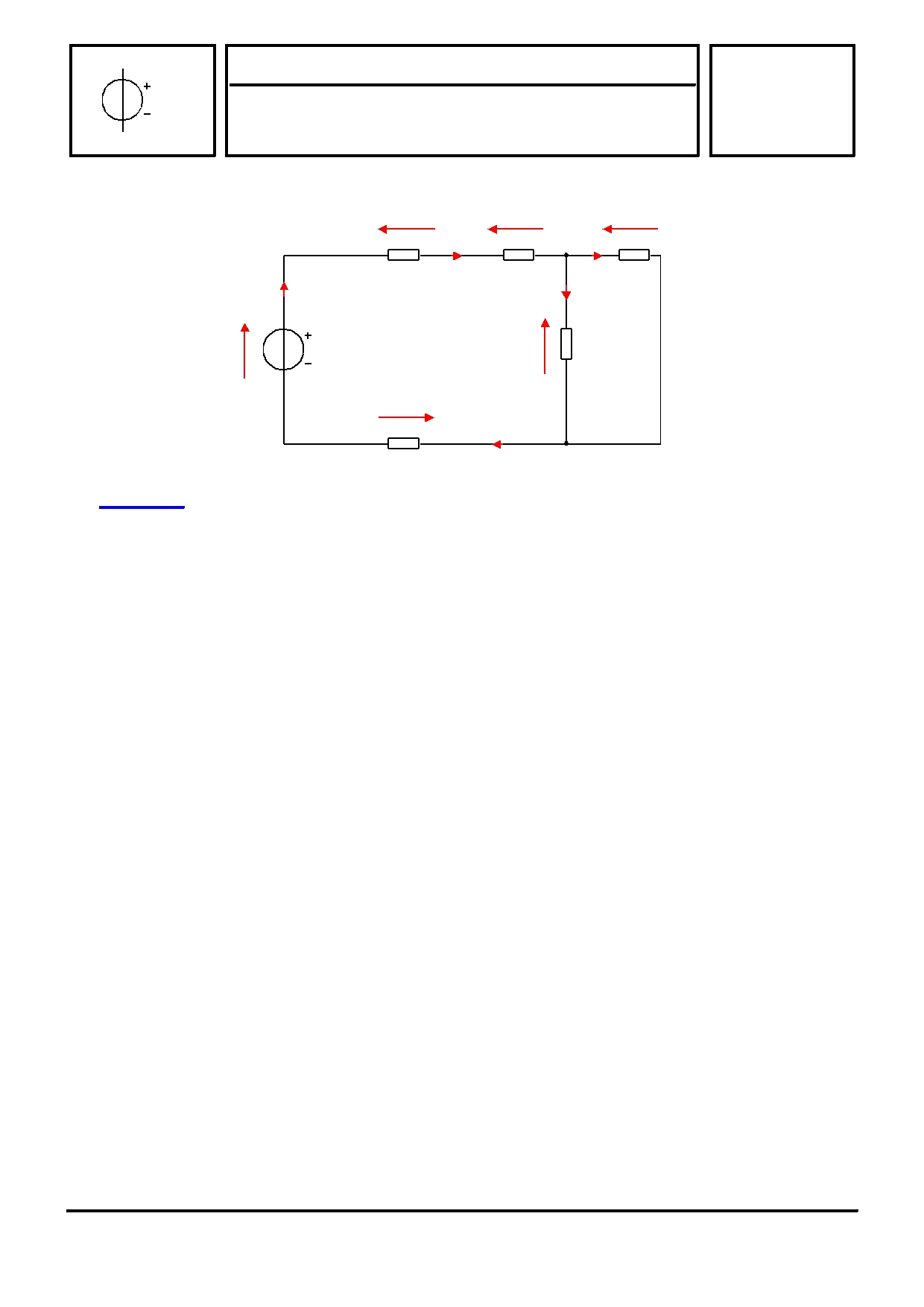

Soit le montage ci-dessous :

12 V
R1
1.0k
?
R2
30
?
R3
30
?
R4
100
?
R5
30
?


Question :


Mettre en place les courants et les tensions.

U1
U2
U4
U5
U3
I1
I2
I4
I5
I3
