TD4 sur la fonction mémoire.doc

&

1 – Q.C.M.


A – Par quelle expression la logique séquentielle est-elle caractérisée ?


 le nombre de combinaisons dépend du nombre de variables d’entrée

 à une combinaison de variables correspond une valeur de sortie et une seule


 une même action sur une entrée entraîne le même résultat sur la sortie



 c’est la suite  des combinaisons des entrées qui est prise en compte


B – La mémoire à marche prioritaire est caractérisée par :


 la prépondérance de la marche sur l’arrêt

 la mise à l’état 1 si on appuie sur marche

 la prépondérance de l’arrêt sur la marche

 la mise à 0 si on appuie sur arrêt


C – Une mémoire de type RS est caractérisée par :


 deux entrées et deux sorties

 une seule entrée et deux sorties


 la mise en mémoire et son retour à 0
 une entrée et une sortie



D – Dans quels cas un relais bistable n’est-il pas réalisé ?

 avec deux bobines et un accrochage mécanique


avec un télé-rupteur


avec deux bobines et un accrochage magnétiques


avec une bobine auto-alimentée

pg_0002


Élève page 2 sur 2

TD4 sur la fonction mémoire.doc

2 – EXERCICES


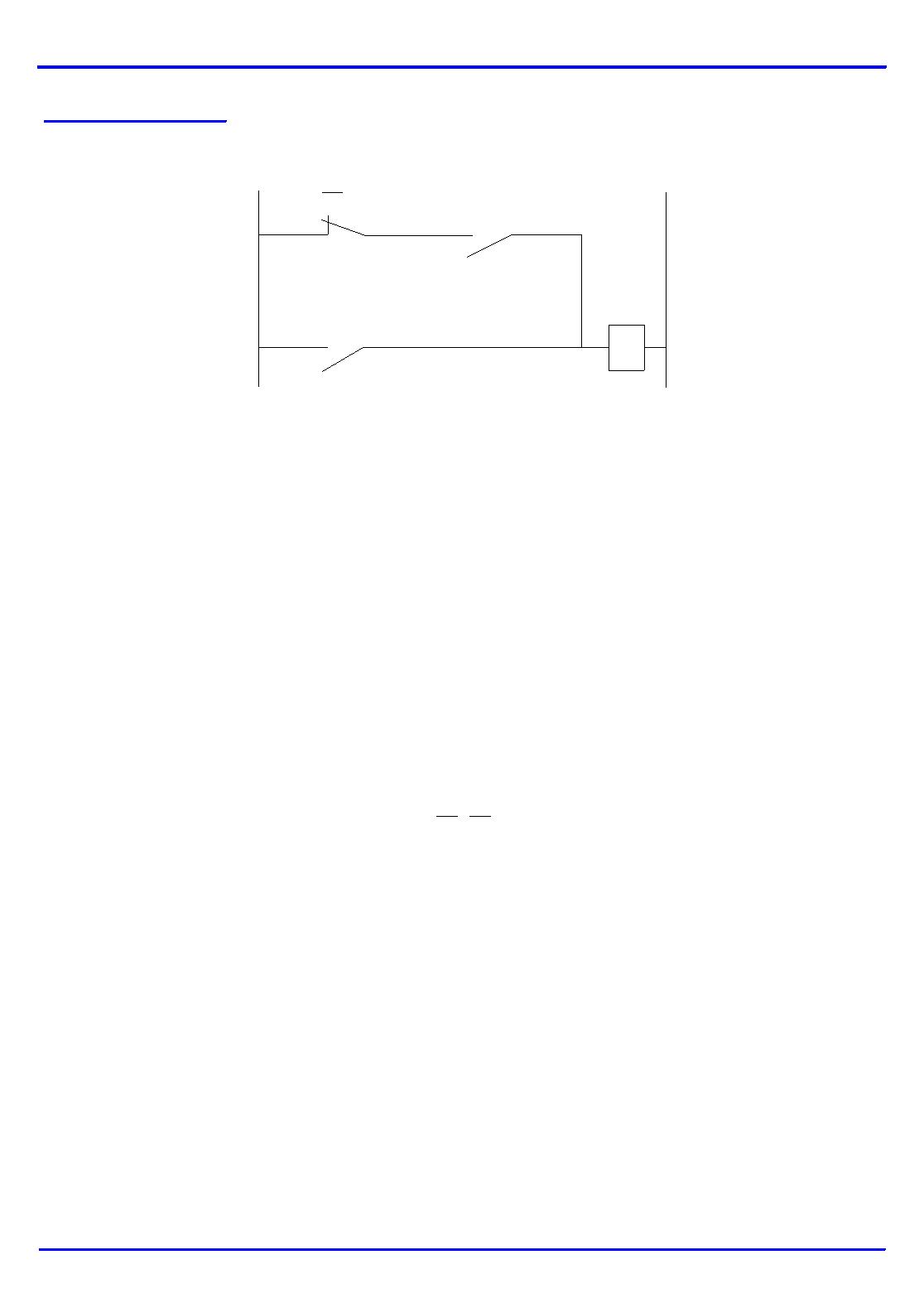

A – On considère le schéma à contacts ci-dessous.

S2
         km1
















KM1






S1




Quelle est la fonction réalisée ?


La fonction réalisée par le schéma est la fonction mémoire.

Écrire l’équation logique correspondante.


KM1 = S1 + (km1)

Analyser le fonctionnement.


Il s’agit ici d’une fonction mémoire à marche prioritaire.






B – Étant donné l’équation suivante : KM1 =
S3.
S4.(S1 + S2 + km1)

Représenter le schéma à contacts et le logigramme.
