Génie Énergétique – Première




Cours sur la régulation et les asservissements partie 1-prof


Pour maintenir une température constante, pour obtenir une pression constante d’ungaz dans une
enceinte, nous faisons appel à
la régulation et à l’asservissement
.

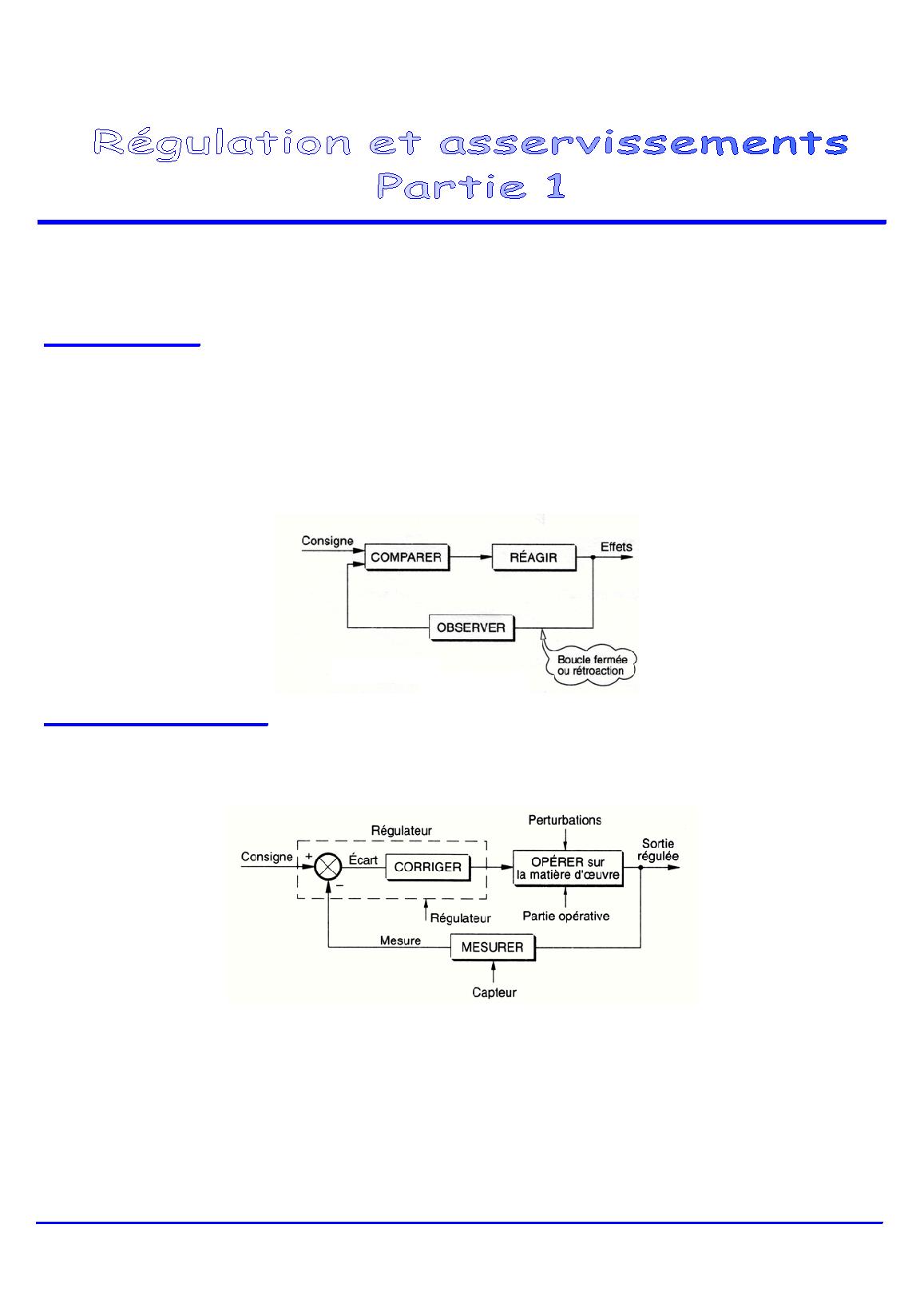

1 - PRINCIPE


Pour maintenir un niveau constant d’un liquide dans une cuve ayant un débit variable, un
opérateur doit OBSERVER le niveau de liquide, le COMPARER à un repère donné, c’est la
consigne, RÉAGIR en conséquence en ouvrant ou en fermant la vanne de remplissage de la
cuve.
La commande automatique de ce principe s’appelle
la régulation
. Le cycle OBSERVER (ou
MESURER), COMPARER et RÉAGIR est un
cycle à boucle fermée ou à rétroaction
.


2 - DÉFINITIONS


La régulation a une entrée de référence, ou consigne, généralement constante ou variant par
paliers, déterminée par un opérateur ou par exemple, un programme d’automate.



Schéma bloc d’un système régulé



L’asservissement a une entrée de référence qui suit une grandeur physique ; elle est donc
variable et indépendante directement des consignes de l’opérateur.



pg_0002


Page 2 sur 4

Cours sur la régulation et les asservissements partie 1-prof

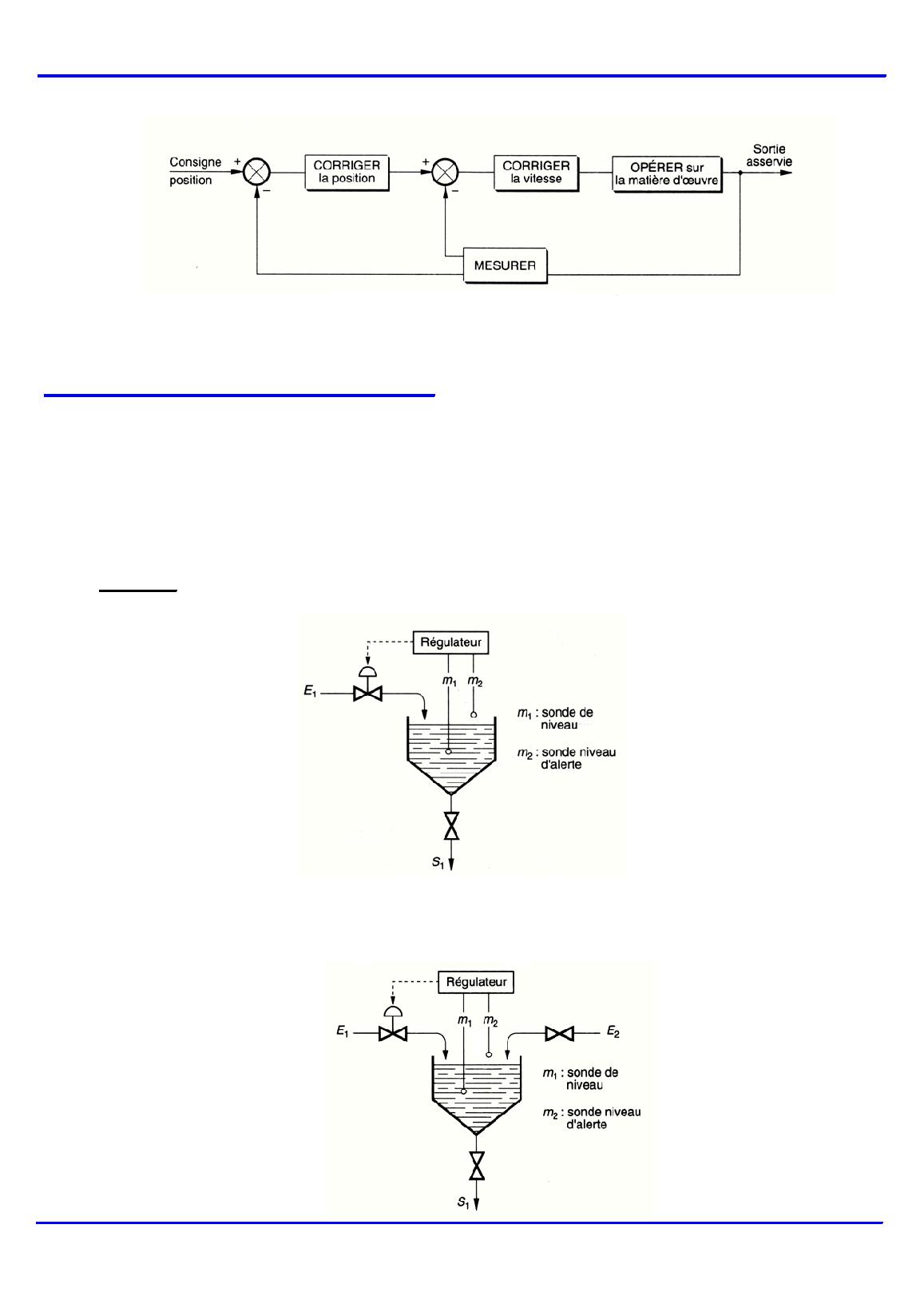

Schéma bloc d’un système asservi

3 – LES TYPES DE RÉGULATION


Régulation par action « Tout Ou Rien » : TOR

C’est la plus simple et la plus économique des régulations. Elle est utilisée pour des
installations ayant une grande inertie et n’ayant pas besoin d’une grande précision : maintien
d’une température d’un four, d’un niveau dans une cuve, d’une température d’eau dans un
circuit…

Exemple
: Maintien d’un niveau constant dans une cuve



Pour améliorer le fonctionnement, on peut avoir recours à la régulation par action « Tout Ou
Peu », qui consiste à alimenter la cuve constamment par une autre arrivée (E
2
).


pg_0003


Page 3 sur 4

Cours sur la régulation et les asservissements partie 1-prof

Si la précision de réglage est trop grande ou si la fréquence de sollicitation des préactionneurs
et actionneurs est trop importante (ce qui diminuera leur durée de vie), il faudra choisir un
autre type de régulation.

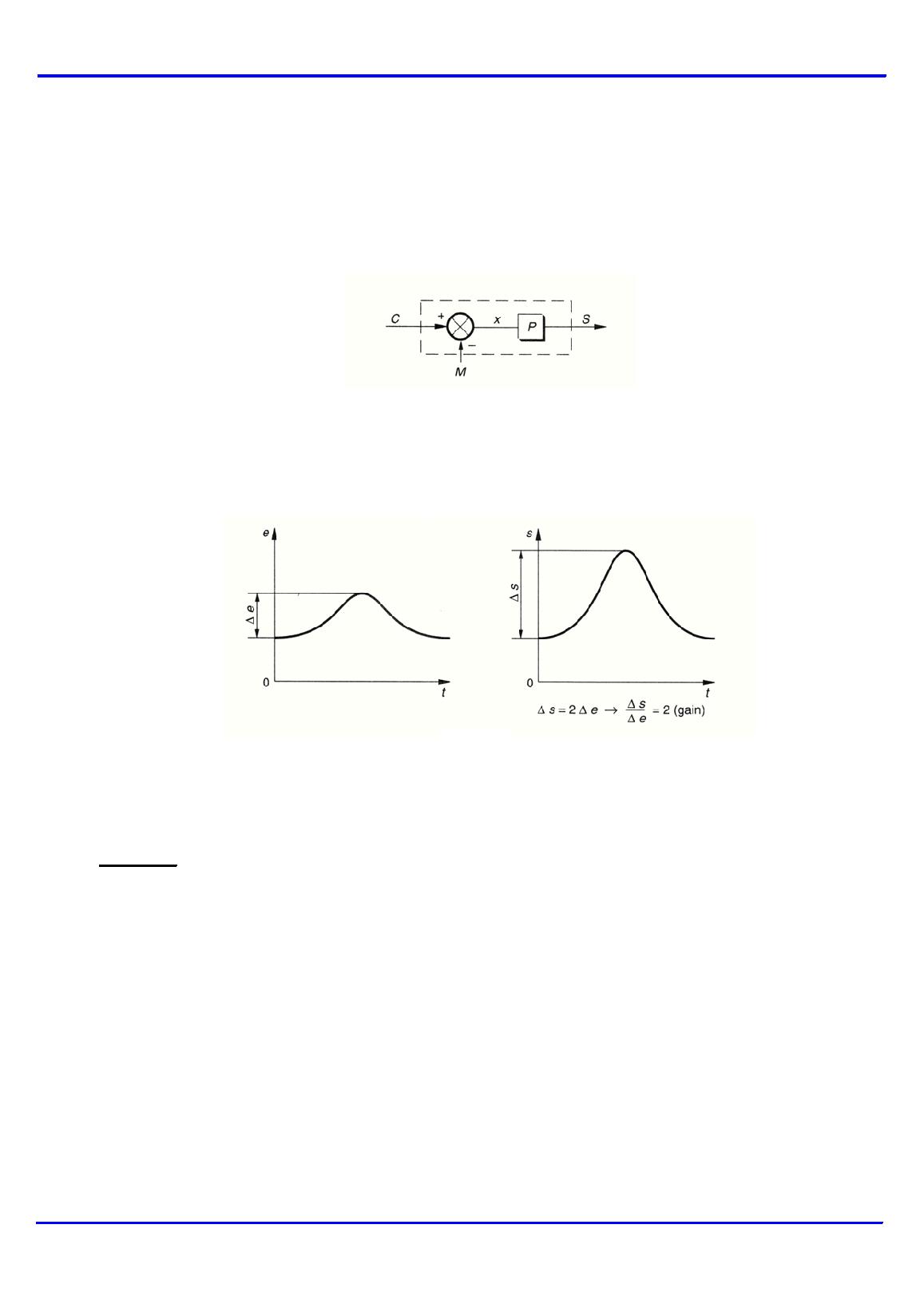

Régulation à action proportionnelle

Un régulateur à action proportionnelle a un signal de sortie (S) qui est proportionnel à l’écart
(x) avec x=consigne-mesure.



Le coefficient multiplicateur de l’écart s’appelle
le gain
 du régulateur (G
r
). Le gain est le
rapport du signal de sortie sur le signal d’entrée.

G
r
 = ?S / ?e


L’action proportionnelle s’exprime aussi par la largeur de bande proportionnelle Xp en % de
l’échelle. Avec la relation :

G
r
 x X
p
 = 100

Si G
r
= 4, alors X
p
 = 100 / 4 = 25%

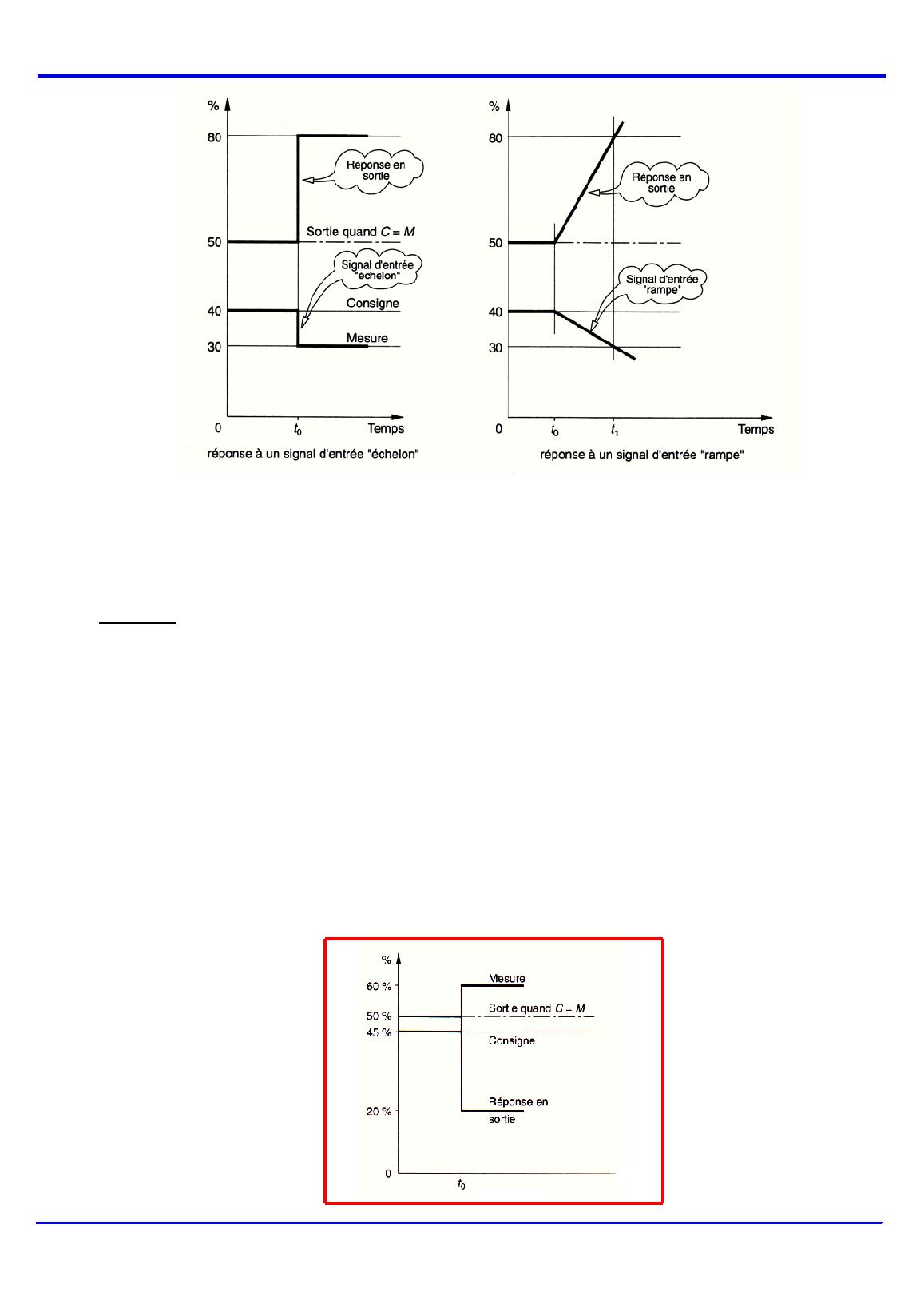

Exemple
:

Un écart « consigne-mesure » de 10% apparaît à l’entrée d’un régulateur à action
proportionnelle.
Si le gain est de 3 et que la sortie du régulateur est réglée à 50% avec une consigne d’entrée
de 40%, quelle va être la réponse en sortie ?

La sortie (S0) étant déjà réglée à 50% (réglage généralement utilisé quand M=C, c’est le
« centrage de bande » et l’action proportionnelle étant de 10% x 3 = 30%, la sortie sera à 50%
+ 30% = 80%.
On peut donc en déduire l’équation :
S = G
r
 x ( C – M ) + S
0

Avec  S : sortie du régulateur en %

Gr : gain

C – M : écart consigne-mesure

S0 : sortie du régulateur quand la consigne égale la mesure

pg_0004


Page 4 sur 4

Cours sur la régulation et les asservissements partie 1-prof



Il existe d’autres types de régulation que nous verrons un peu plus tard :

- Régulation à actions proportionnelle et dérivée
- Régulation à actions proportionnelle, intégrale et dérivée.

Exercice
:

Régulateur à action proportionnelle

Un signal échelon de -15% apparaît à l’entrée d’un régulateur à action proportionnelle dont la
consigne d’entrée est réalisée à 45%.

Si le gain est de 2 et que la sortie du régulateur est réglée à 50%, quelle va être la réponse en
sortie ?
Calculer puis représenter sur un graphe votre réponse.

Consigne – mesure = -15%, la mesure est donc supérieure à la consigne, la sortie doit donc
diminuer.
S = G
r
 x ( C – M ) + S
0

S = 2 x ( -15 ) + 50 = -30 + 50 = 20 %
