Sciences et Techniques Industrielles

Automatique et Informatiques Appliquées

Génie Énergétique - Première

TP : Logique combinatoire en électrique







DURÉE :



2H30

Support d’activitÉ :



-          Platine de câblage

-          Cordons électriques

-          Alimentation 24 Vcc





Problématique : Réaliser et câbler les schémas électriques conformément au cahier des charges. Valider le fonctionnement.



Travail demandé



MATTENTION !!! TOUS LES CÂBLAGES SONT À RÉALISER HORS ÉNERGIE et à faire vérifier par le professeurM



Préparer votre compte-rendu de TP.



Les questions ci-après sont à traiter sur compte rendu.



Pour chaque équation (voir tableau ci-dessous) :



- Tracer le schéma électrique correspondant.



- Réaliser le câblage (voir repères sur platine ci-après) puis tester le fonctionnement.



- Dresser et compléter la table de vérité.



- Avec la table de vérité, retrouver l’équation de la sortie (non réduite).



- Réduire l’équation de la sortie en utilisant les propriétés de l’algèbre de Boole.



Fonction OUI : H = a

Fonction NON : H =

Fonction OU : H = a + b

Fonction ET : H = a • b

Fonction NAND (NON-ET) : H =

Fonction NOR (NON-OU) : H =

Fonction XOR (OU exclusif) : H = a Å b

Fonction XNOR (NON-OU exclusif) : H = a Å b



Rem : a Å b = /ab + a/b

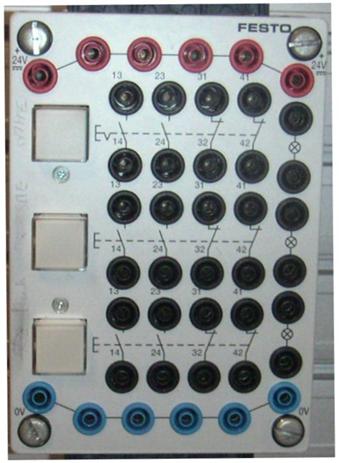

- Repérage sur la platine de câblage -
