Sciences et Techniques Industrielles

Automatique et Informatiques Appliquées

Génie Énergétique - Première

TP : Structure matérielle







DURÉE :



2H00

Support d’activitÉ :



-          Didacticiel : Automdidaxy





Travail demandé

Préparer votre compte-rendu.

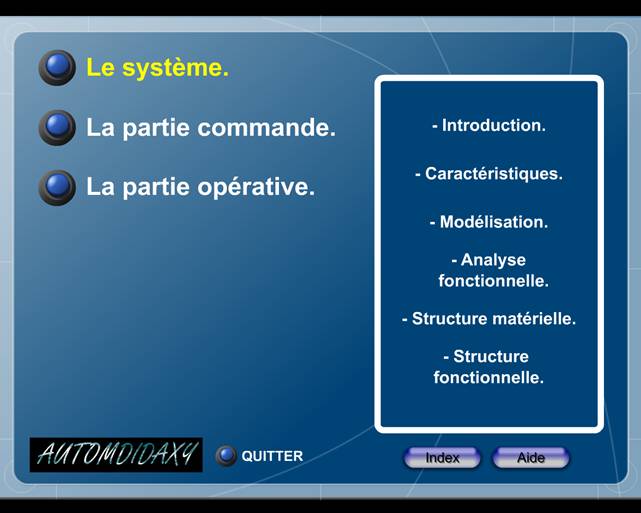

Lancer le didacticiel Automdidaxy.





Vous suivrez le plan donné ci-dessous, et répondrez aux questions sur votre compte-rendu.





LE SYSTème



-          Structure matérielle



     Question 1 : Quelles sont les différentes parties qui composent généralement un système ? Donnez une définition et des exemples pour les différentes parties.



-          Structure fonctionnelle



                        Question 2 : Représenter le schéma structurel d'une chaîne d'information.



                        Question 3 : Représenter le schéma structurel d'une chaîne d'énergie.



La partie opérative



-          Chaîne d’action électrique



      Question 4 : Représenter le schéma structurel d'une chaîne d'action électrique. Donner un exemple pour chaque bloc.



      Question 5 : Représenter le schéma structurel d'une chaîne d'alimentation. Donner un exemple pour chaque bloc.



      Question 6 : Quels sont les différents types de câblage d'un moteur électrique en direct ? Faire un schéma des bobinages.



      Question 7: Lecture d'une plaque signalétique : Que signifie IP ?



-          Chaîne d’acquisition



      Question 8 : Représenter le schéma structurel d'une chaîne d'acquisition.



      Question 9 : Quels sont les différents types d'information délivrés par la chaîne d'acquisition ? Donner un exemple pour chaque type.



      Question 10 : Quelles sont les deux grandes familles de capteurs ? Donner des exemples.
