TGM

 Retour TP AII
                     Sciences et Techniques Industrielles
    Élève page 1 sur 2
Automatique et Informatique Industrielle
Génie Mécanique - Terminale





CI n° 3 : la chaîne fonctionnelle

COMPÉTENCE TERMINALE ATTENDUE :


7 - RÉALISATIONS TECHNOLOGIQUES



7.3 - Fonction commande de puissance


Une Partie Commande étant définie, des documentations techniques étant
fournies :

CÂBLER la chaîne d'action (jusqu'à la commande).



S
UPPORT D’ACTIVITÉ :


-
 Banc de câblage Festo ou simulateur.


Problématique

:

Procéder au raccordement des constituants en respectant les règles de
sécurité. Valider le fonctionnement.


Travail demandé
A – Donner le nom et la fonction des composants repérés
1C
,
1D
 et
Y2D+
 (voir le circuit de puissance
pneumatique page 2 sur 2).
/4 pts



REPÈRE
NOM
FONCTION
1C


1D


Y2D+




NOM :


Prénom :

Classe :

Date :
TP Câblage chaîne fonctionnelle électro-pneumatique.doc







pg_0002
Élève page 2 sur 2

TOUS LES CÂBLAGES SONT À RÉALISER HORS ÉNERGIE

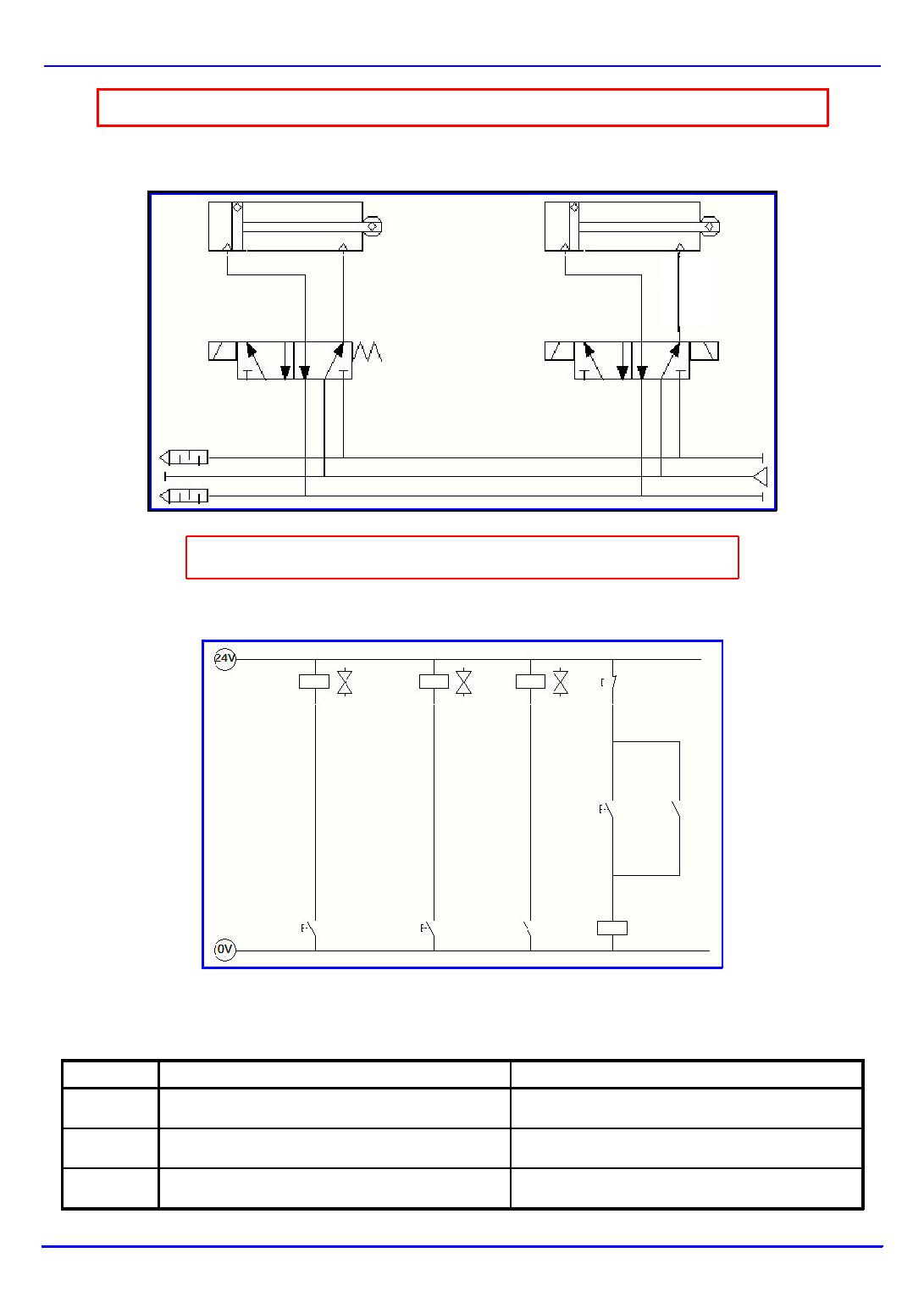

B – Procéder au câblage du circuit de puissance pneumatique ci-dessous.
 /5 pts







C – Procéder au câblage du circuit de commande ci-dessous.
 /7 pts




D – Donner le nom et la fonction des composants repérés
KA
,
Ka
 et
S2C+
 (voir le circuit de
commande ci-dessus).
 /4 pts


REPÈRE
NOM
FONCTION
KA


Ka


S2C+












TP Câblage chaîne fonctionnelle électro-pneumatique.doc








4 bars
FAIRE VALIDER LES

CÂBLAGES

PAR LE PROFESSEUR
1C
2C

1D
2D

Y1D
Y2D+

Y2D-
Y1D

Y2D-
Y2D+

S2C-
S2C+

S1C+

S1C-

KA

ka
ka
