TGM
Sciences et Techniques Industrielles
Guide page 1 sur 2
Automatique et Informatique Industrielle
Génie Mécanique – Terminale
TP Câblage moteur à courant continu.doc
CI n° 3 : La chaîne fonctionnelle
COMPÉTENCE TERMINALE ATTENDUE :
7 - RÉALISATIONS TECHNOLOGIQUES
7.3 - Fonction commande de puissance
Un moteur étant choisi à partir de caractéristiques techniques connues (vitesse
constante ou variable), les documentations techniques étant fournies :
CÂBLER la chaîne d'action (jusqu'à la commande).
S
UPPORT D’ACTIVITÉ :
-
Platine de simulation
-
Fiche technique de la platine de simulation
-
Cordons électriques double puits
Problématique
: Lire un schéma de câblage électrique, procéder à la réalisation câblée.
TRAVAIL DEMANDÉ
lecture.

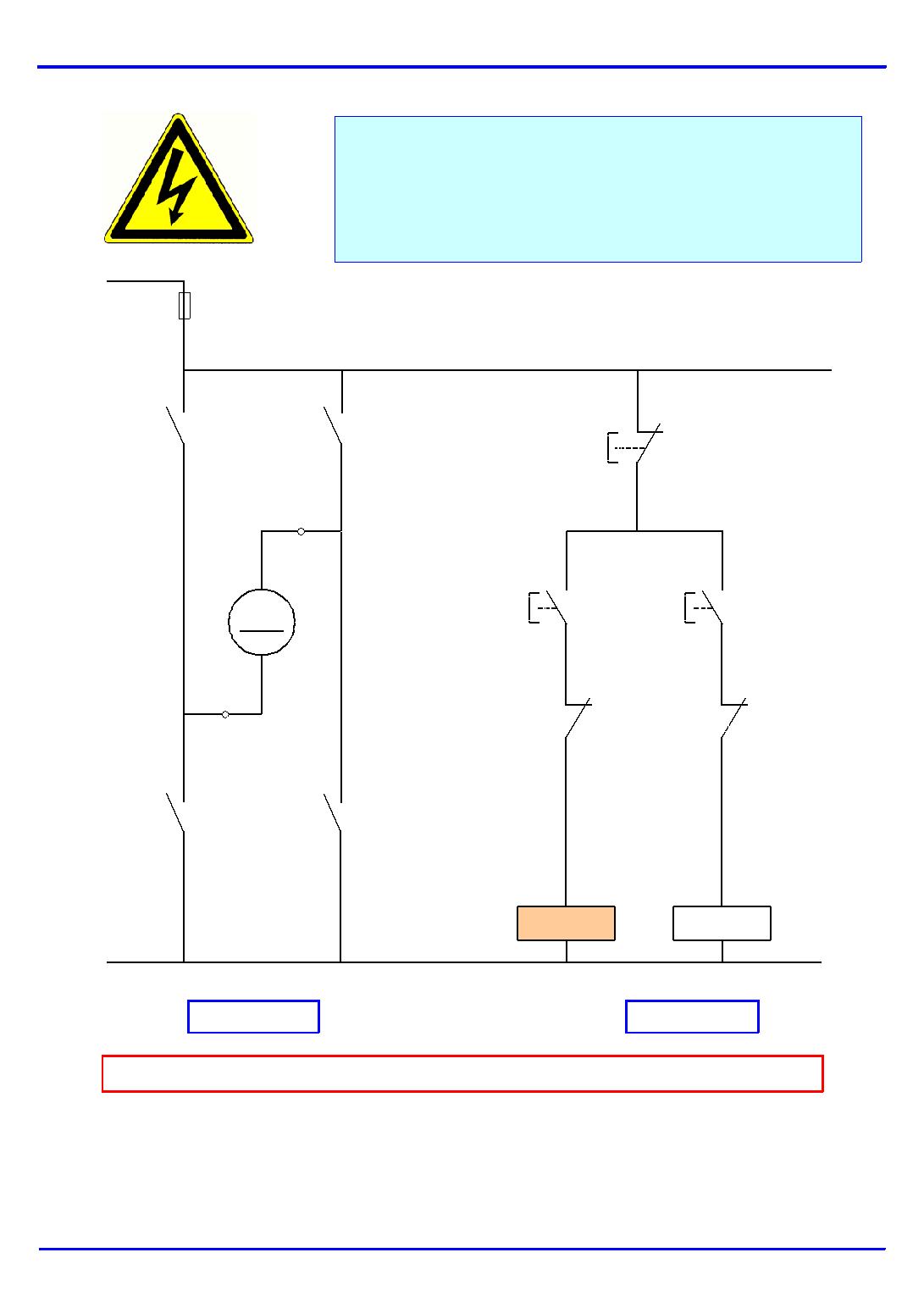

3 - D’après le schéma de câblage page suivante, la platine étant
HORS TENSION
, réaliser le
câblage permettant d’obtenir la rotation du moteur dans les deux sens.
(6 pts)
4 - Reprendre le schéma de câblage sur votre compte-rendu. (remarque : vous avez la possibilité
5 - Rechercher les équations des bobines KMUL-, KMUL+ et du moteur MUL.
(4 pts)
6 - Modifier le schéma de câblage de manière à obtenir une auto-alimentation des deux bobines
KMUL- et KMUL+ (faire apparaître les modifications sur le schéma en vert).
(2 pts)
7 - Après avoir fait valider votre nouveau schéma de câblage par le professeur, la platine étant
HORS TENSION
, procéder à la réalisation du nouveau câblage.
(2 pts)
