Retour TP ISI
ISI
Lycée La Martinière
Monplaisir.


Chaîne d’information

Système Majoricc

Fichier: TP Chaîne
d'information sur
majoricc.doc
Page:
1/5




Document élève


Centre d'Intérêt n° 3
Chaîne d’information (acquérir, traiter, communiquer).
Compétences
attendues
Identifier la grandeur physique saisie par un capteur et la nature et le caractère
(logique, numérique, analogique) de l’information de sortie.
Localiser sur le système réel un élément donné du (ou des) circuits d’informations.
Identifier la nature, la source et la destination d’une information reçue ou émise par
un élément donné du (ou des) circuit(s) d’informations.
Pré requis
Lecture du livre ISI (Hachette) chapi. 4.4, 4.5, 21 et 24.1.
Matériel
-
 Système majoricc en état de fonctionnement
-
 Dossier technique du majoricc
-
 Livre ISI (Hachette)
Durée: 1H 30 min.
Activité: TP

PROBLÉMATIQUE :

Comment la partie commande est-elle informée de l’état de la partie opérative ou de l’environnement
du système ?
TRAVAIL DEMANDÉ

1 – IDENTIFICATION DES CAPTEURS SUR MAJORICC


A – Mettre le système majoricc en fonctionnement.
À l’aide de votre livre (chapitre 21) :
B – Identifier sur le système les différents types de capteurs utilisés sur majoricc.
C – Sur le schéma architectural (ci-dessous), indiquer les repères des capteurs en correspondance
avec le système automatisé (D1, D2 , …).
D – Montrer au professeur les différents capteurs sur le système.


NOM :
CORRIGÉ

Prénom :
      Classe / groupe :
      Date :
Venturi

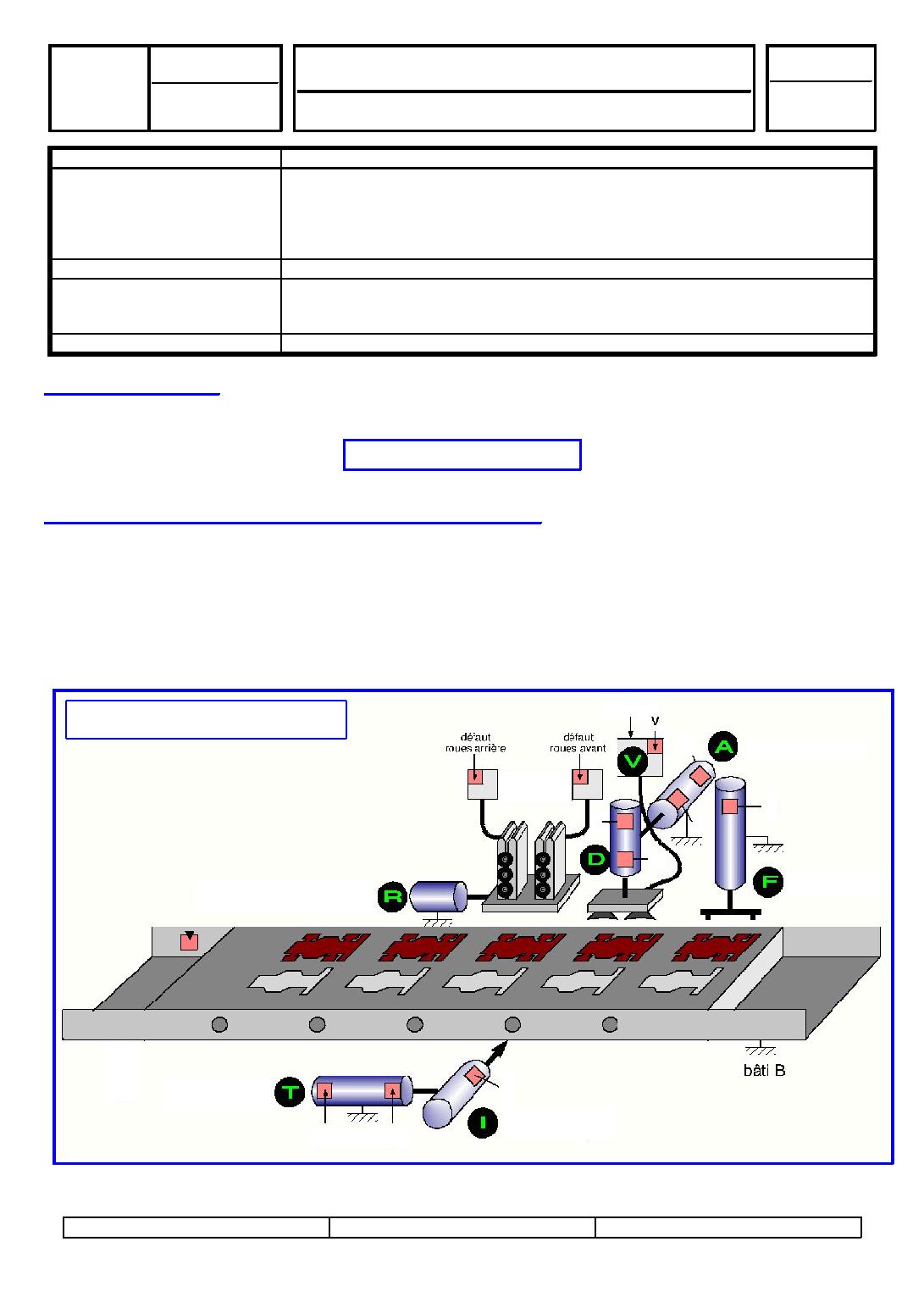

SCHÉMA ARCHITECTURAL
D3
D4
D5
D9
D8
D10
pg_0002

ISI
Lycée La Martinière
Monplaisir.


Chaîne d’information

Système Majoricc

Fichier: TP Chaîne
d'information sur
majoricc.doc
Page:
2/5




Document élève













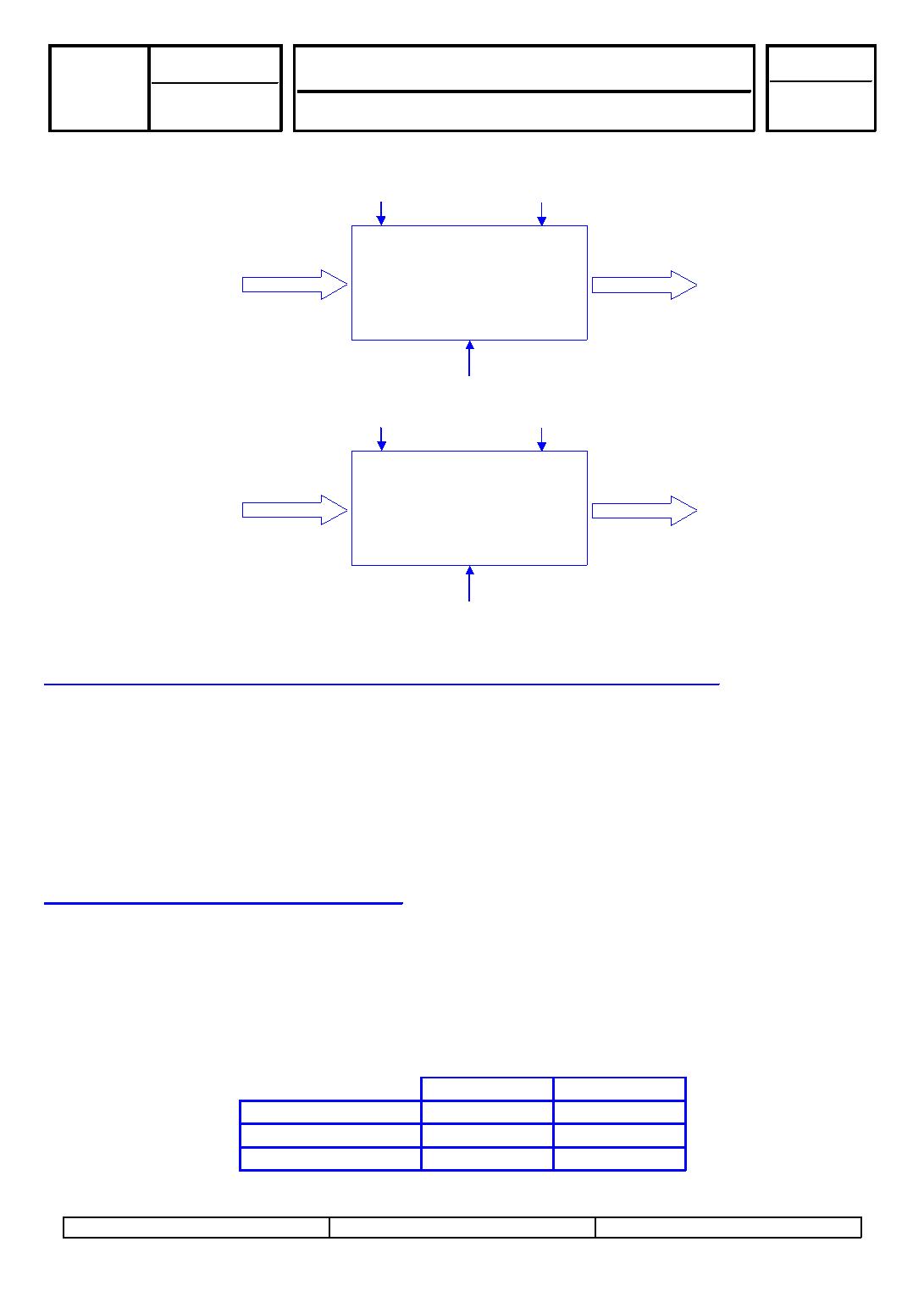

   Capteur










Détecteur

2 – IDENTIFICATION DE L’UNITÉ DE TRAITEMENT DE L’INFORMATION


À l’aide de votre livre (chapitre 24.1) :
A – Identifier sur le système, l’unité de traitement de l’information et donner son repère en
correspondance avec le système automatisé :
B – S’agit-il d’une partie commande en logique câblée ou programmée ?

D – S’agit-il d’un automate programmable industriel (A.P.I.) ou d’une carte à microprocesseur dédié ?


3 – ÉTUDE DU DÉTECTEUR REPÉRÉ D11


Le capteur D11 détecte la présence en position de référence de la plaque de transfert des châssis et
coques.
A – Déplacer la plaque de transfert de part et d’autre de la position de référence et visualiser l’état du
détecteur (DEL qui s’allume lorsque le détecteur réagit).
B – Tester la réaction du détecteur à l’aide des différentes pièces fournies et compléter le tableau ci-
dessous par des croix.


DEL alluméeDEL éteinte
Pièce en plastique


Pièce métallique


Pièce en plexi-glas


Réglages
Énergie
État de la P.O. ou de
l’environnement
Signal logique ou
numérique ou
analogique
ACQUÉRIR
et
TRANSMETTRE

Réglages
Énergie
État de la P.O. ou de
l’environnement
Signal logique
ACQUÉRIR
et
TRANSMETTRE

pg_0003

ISI
Lycée La Martinière
Monplaisir.


Chaîne d’information

Système Majoricc

Fichier: TP Chaîne
d'information sur
majoricc.doc
Page:
3/5




Document élève


C – À l’aide de votre livre (chapitre 21), d’après vos observations et du tableau précédent, quel type
de détecteur a été choisi par le constructeur ? Justifier le modèle de détecteur utilisé.
Le constructeur a choisi un détecteur de proximité inductif. Un détecteur capacitif aurait
permis de détecté la présence de la plaque de transfert mais non son positionnement. En
plaçant un ergot métallique sur la plaque, le détecteur inductif D1 détecte la présence et le
positionnement de l’ergot et donc de la plaque.

4 – ÉTUDE DU DÉTECTEUR REPÉRÉ D1


Le capteur D2 détecte l’absence des essieux arrières.
A – Observer la réaction du détecteur avec et sans les essieux arrières.
B – Tester la réaction du détecteur à l’aide des différentes pièces fournies et compléter le tableau ci-
dessous par des croix.


DEL alluméeDEL éteinte
Pièce opaque


Pièce en plexi-glas



C – À l’aide de votre livre (chapitre 21), d’après vos observations et du tableau précédent, quel type
de détecteur a été choisi par le constructeur ? Justifier le modèle de détecteur utilisé.
Étant donné la géométrie des essieux et de la place disponible, le constructeur a choisi des
détecteurs à fibres optiques.

D – S’agit-il d’un système de type « barrage » ou de « proximité » ?
Il s’agit d’un système de type barrage.

5 – ÉTUDE DU DÉTECTEUR REPÉRÉ D12


Appeler le professeur pour mettre le système en mode sertissage.
Mettre le système en mode manuel.
Déplacer la plaque de transfert de manière à positionner un châssis sous le module de préhension.
Appuyer sur le bouton poussoir « venturi » et observer la réaction du détecteur.
Appuyer sur le bouton poussoir « descente bras » (les ventouses doivent être en contact avec le
châssis) et observer la réaction du détecteur.
Appuyer sur le bouton poussoir « descente bras » et sans le relâcher appuyer sur le bouton poussoir
« venturi » tout en observant la réaction du détecteur.
A – En déduire le phénomène physique détecté par le capteur D12.
Le phénomène physique détecté par le capteur D12 est une dépression.
B – À l’aide de votre livre (chapitre 21) et d’après vos observations, quel type de détecteur a été
choisi par le constructeur ? Justifier le modèle de détecteur utilisé.
Il faut indiqué à la P.C. que le châssis a bien été saisi par la ventouse. Lorsque le châssis est
en contact avec la ventouse, une dépression se crée. Le phénomène de dépression peut être
détecté par un vacuostat.

6 – ÉTUDE DE LA CHAÎNE D’ACQUISITION « CHÂSSIS SAISI »


À l’aide de votre livre chapitres 4.4 et 4.5 et d’après l’observation du système en fonctionnement :
A – Compléter la chaîne d’acquisition (ci-dessous).
pg_0004

ISI
Lycée La Martinière
Monplaisir.


Chaîne d’information

Système Majoricc

Fichier: TP Chaîne
d'information sur
majoricc.doc
Page:
4/5




Document élève


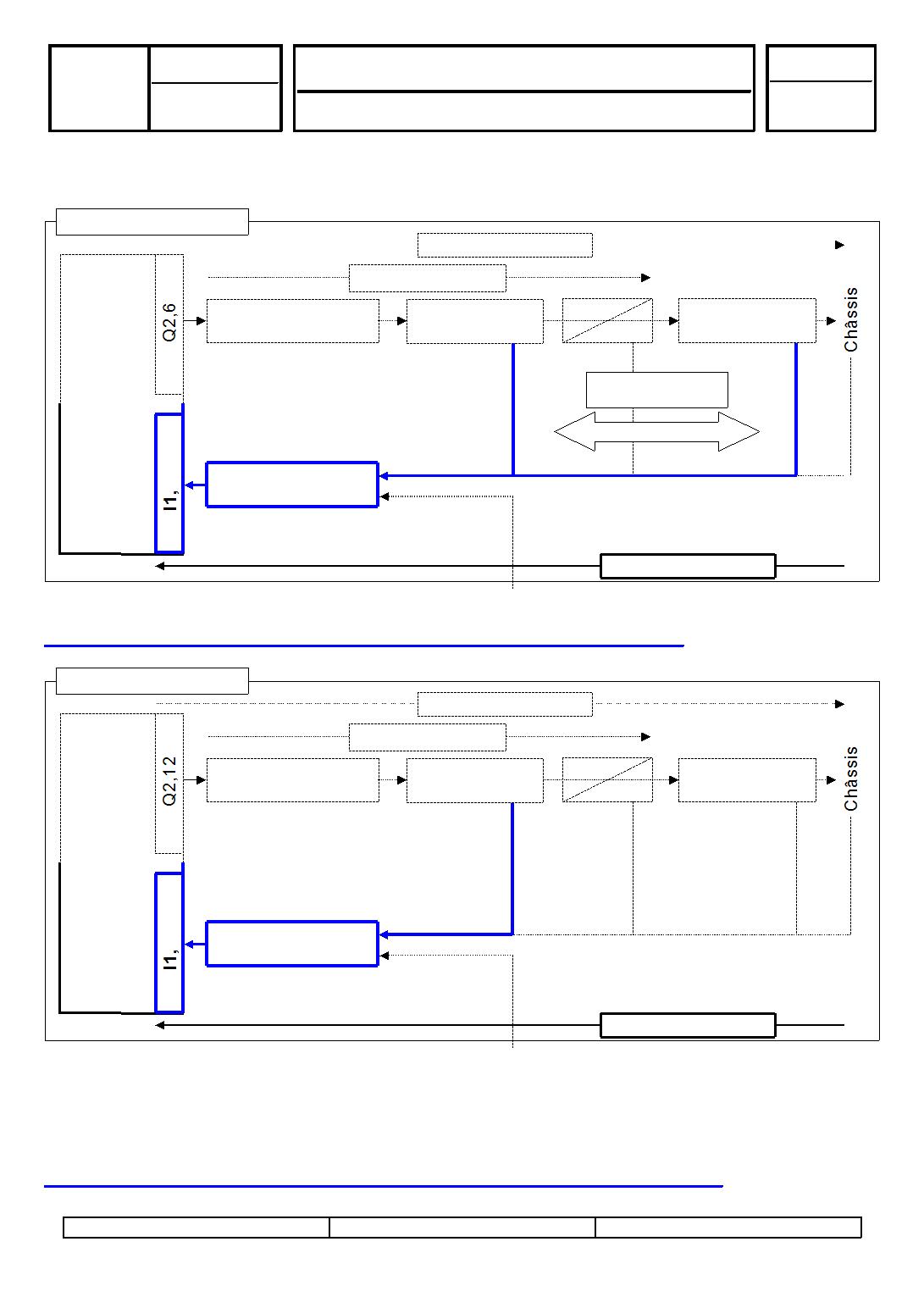

B – Repasser en bleu la chaîne d’acquisition (circuit transmettant l’information à la partie commande).

C – Repérer le n° d’entrée automate et compléter le module des entrées de l’unité de commande.




















7 – ÉTUDE DE LA CHAÎNE D’ACQUISITION « PRÉHENSEUR BAISSÉ »





















À l’aide de votre livre chapitres 4.4 et 4.5 et d’après l’observation du système en fonctionnement :
A – Compléter la chaîne d’acquisition.
B – Repasser en bleu la chaîne d’acquisition (circuit transmettant l’information à la partie commande).

C – Repérer le n° d’entrée automate et compléter le module des entrées de l’unité de commande.

8 – TABLEAU DE SYNTHÈSE DES PRINCIPAUX CAPTEURS SUR MAJORICC

Unité de
commande





API
TSX micro
Distributeur 5/2 bistable
à commandes électriques

Vérin pneumatique
double-effet

Préhenseur
CHAÎNE D’ACTION
CHAÎNE D’ÉNERGIE
CHAÎNE FONCTIONNELLE

Milieu extèrieur
CH
A
Î
NE D’AC
Q
UISITION

Unité de
commande





API
TSX micro
Distributeur 5/2 monostable
à commande électrique

Générateur de vide
à effet venturi

Ventouses
CHAÎNE D’ACTION
CHAÎNE D’ÉNERGIE
CHAÎNE FONCTIONNELLE
Vacuostat
Milieu extèrieur
CH
A
Î
NE D’AC
Q
UISITION

2 possibilités
pg_0005

ISI
Lycée La Martinière
Monplaisir.


Chaîne d’information

Système Majoricc

Fichier: TP Chaîne
d'information sur
majoricc.doc
Page:
5/5




Document élève



À l’aide de votre livre (chapitre 21), compléter le tableau ci-dessous, suivant l’exemple du détecteur
repéré « D5 ».



Repère


Information
d’entrée

Phénomène
physique détecté


Information de sortie -
nature et niveau



Désignation


Symbole



D1


Absence d’essieu
arrière




Rayon lumineux
Logique (TOR).
Signal électrique (24
Vcc A.P.I.)
Détecteur à fibres
optiques.




D5


Position du piston du
vérin A





Champ magnétique
Logique (TOR).
Signal électrique (24
Vcc A.P.I.)
Détecteur de
proximité magnétique.




D8


Position du piston
du vérin T.
Champ magnétique.




Logique (TOR).
Signal électrique (24
Vcc A.P.I.)
Détecteur de
proximité
magnétique,
ou I.L.S.




D11


Position de la plaque
de transfert.
(arrêt des
oscillations)



Logique (TOR).
Signal électrique (24
Vcc A.P.I.)
Détecteur de
proximité inductif.




D12


Présence châssis.
Dépression.





Logique (TOR).
Signal électrique (24
Vcc A.P.I.)
Vacuostat.


+        -
