Sous-ensemble fonctionnel PLATEAU
Système MINIDOSA


Fichier: TP Câblage
SEF plateau.doc
Page:1/5



Document élève


Centre d'Intérêt n° 3
Chaîne d’information (acquérir, traiter, communiquer).
Compétences
attendues
Identifier la grandeur physique saisie par un capteur.
Localiser sur le système réel un élément donné du (ou des) circuits d’informations.
Identifier la nature, la source et la destination d’une information reçue ou émise par un
élément donné du (ou des) circuit(s) d’informations.
Pré-requis
Synthèse des TP « Chaîne d’énergie / d’action » ; livre chap.6 à 9 p.38 à 59.
Leçon « chaîne d’information » : Livre ISI chap. 4 p. 30,
chap. 21 p. 126 et chap. 24 p. 142.
Matériel
- Sous-ensemble fonctionnel PLATEAU du système MINIDOSA.
- Alimentation 24Vcc, tuyaux et fils.
- A.P.I. TSX micro, préactioneurs et pupitre de dialogue.
- Dossier technique du système MINIDOSA.
- Livre ISI (Hachette)
Durée: 1H 30 min.
Activité: TP

P
ROBLÉMATIQUE

Réaliser le câblage de chaînes d’action et d’acquisition de façon à obtenir un fonctionnement
du sous-ensemble PLATEAU en conformité avec le cahier des charges fonctionnel (Voir détail page 5).
Valider le fonctionnement.














1 –
I
DENTIFICATION DES COMPOSANTS


L’objet de notre étude concerne la chaîne fonctionnelle associée à la tâche : « DÉPLACER le bras
articulé »

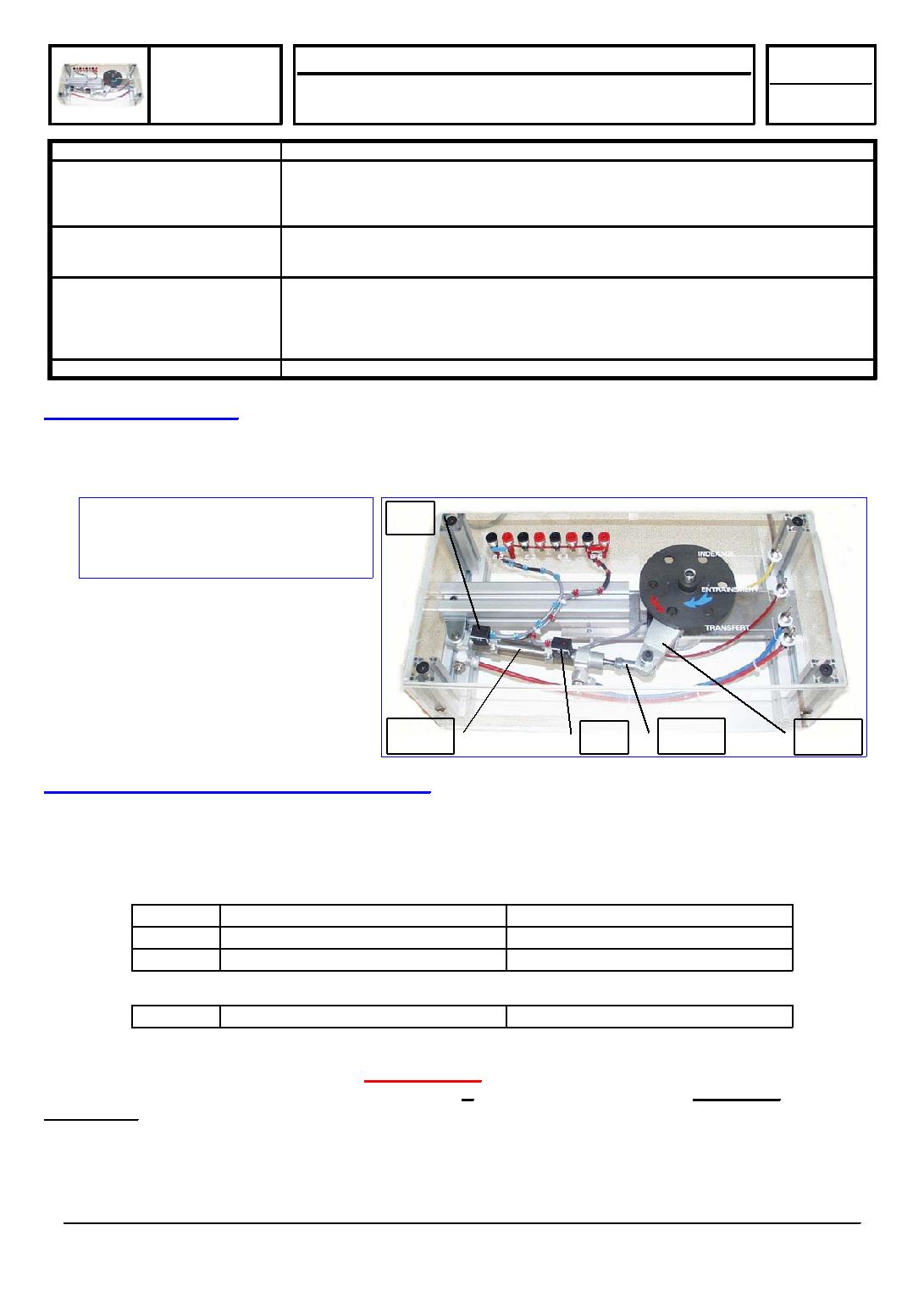

Sur la photographie du
sous-ensemble fonctionnel « PLATEAU »
, on a repéré certains composants :
- 3 composants de la chaîne d’action relative au déplacement du bras articulé

A Actionneur
Vérin
B Adaptateur
Embout à rotule
C Effecteur
Bras articulé
- 2 composants de la chaîne d’acquisition relative à la position du bras articulé

S2 / S3 Capteurs
Détecteurs

Ce TP fait référence aux chapitres du livre référencés ci-dessus (pré-requis); pensez à les consulter…
Faire valider
chaque câblage
 par le professeur.
En observant le câblage d’alimentation du vérin repéré A
, déduire s’il s’agit d’un vérin simple effet
 ou
double effet
(Voir livre page 47). Justifier.

……………………………………………………………………………………………………
NOM :


Prénom :

Classe/groupe :
Date :
SOUS-ENSEMBLE fonctionnel
« PLATEAU »

A
B
C
S2
S3
pg_0002

ISI

Chaîne d’Information
Sous-ensemble fonctionnel PLATEAU
Système MINIDOSA


Fichier: TP Câblage
SEF plateau.doc
Page:2/5



Document élève


2 –
M
ODÉLISATION DES CHAÎNES D’ACTION RELATIVES AU DÉPLACEMENT DU

BRAS ARTICULÉ













2.1. SCHÉMA (Voir page 40 du livre)

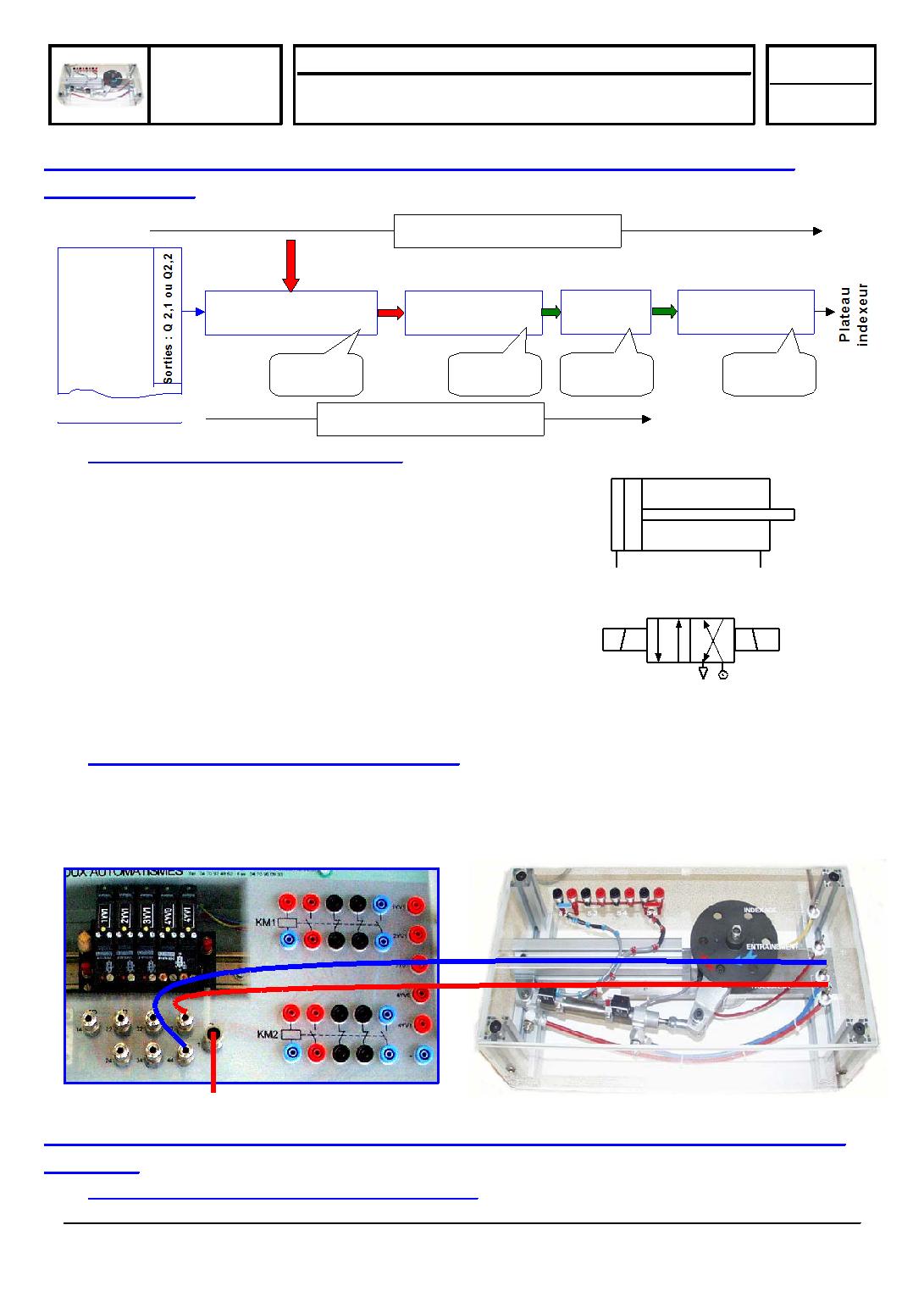

Compléter le schéma de câblage en dessinant
le
circuit de

PUISSANCE
 (tuyaux véhiculant
l’énergie de puissance
du préactionneur vers l’actionneur).
Repasser
en rouge
 le chemin emprunté
par
l’énergie de puissance
.
Expliquer pourquoi, lorsque l’A.P.I. envoie un ordre ()
au préactionneur D, la tige du vérin A rentre.

………………………………………………………
………………………………………………………
………………………………………………………
………………………………………………………


2.2. CÂBLAGE DE LA CHAÎNE D’ÉNERGIE

Réaliser le câblage sur le sous-ensemble PLATEAU en utilisant le matériel mis à votre disposition.
- Alimenter les préactionneurs en énergie de puissance (6 bars).
- Vérifier que la PO est bien en position d’attente : tige du vérin A en position sortie.























3 –
C
ÂBLAGE DES CHAÎNES D’INFORMATION RELATIVES AU DÉPLACEMENT DU BRAS
ARTICULÉ

3.1. IDENTIFICATION DES COMPOSANTS

Énergie de
puissance
Unité de
commande


API
TSX micro
Distributeur pneumatique 4/2
bistable
à commandes électriques

Vérin
p
neumati
q
ue
Embout
à rotule
Bras articulé
Rep. D
Rep. A
Rep. B
Rep. C
6 bars

Ordre en provenance
de l’A.P.I. (énergie de
commande)

Énergie de puissance = 6 bars
Chaîne d’action
Chaîne d’énergie
Vérin rep. A

pg_0003

ISI

Chaîne d’Information
Sous-ensemble fonctionnel PLATEAU
Système MINIDOSA


Fichier: TP Câblage
SEF plateau.doc
Page:3/5



Document élève


Préciser le type d’unité de commande utilisée pour gérer le système et le sous-ensemble
PLATEAU : (voir livre page 142).
…………………………………………………………………………………………

Deux capteurs S2 et S3 ont été repérés sur l’image du SEF Plateau (page 1).
En observant le sous-ensemble PLATEAU, préciser l’état de la PO détecté par chacun d’eux.
S2 détecte
 ………………………………………………………………………………

S3 détecte
 ………………………………………………………………………………

Préciser si l’information d’entrée est détectée avec « action mécanique » ou « sans contact ».
…………………………………………………………………………………………

Retrouver le type de ces capteurs (Consulter le livre d’ISI (Chap.21) et éventuellement le dossier
technique du système MINIDOSA ).
…………………………………………………………………………………………


3.2. CÂBLAGE DES CHAÎNES D’INFORMATION : CONSIGNES DE DÉPART (Dcy ou
S5)  et COMPTES-RENDUS (capteurs : S2 et S3)

L’API utilisé a été programmé de façon à réaliser un cycle simple : POUSSÉE puis RENTRÉE du
bras d’entraînement. (voir cycle décrit page 5).

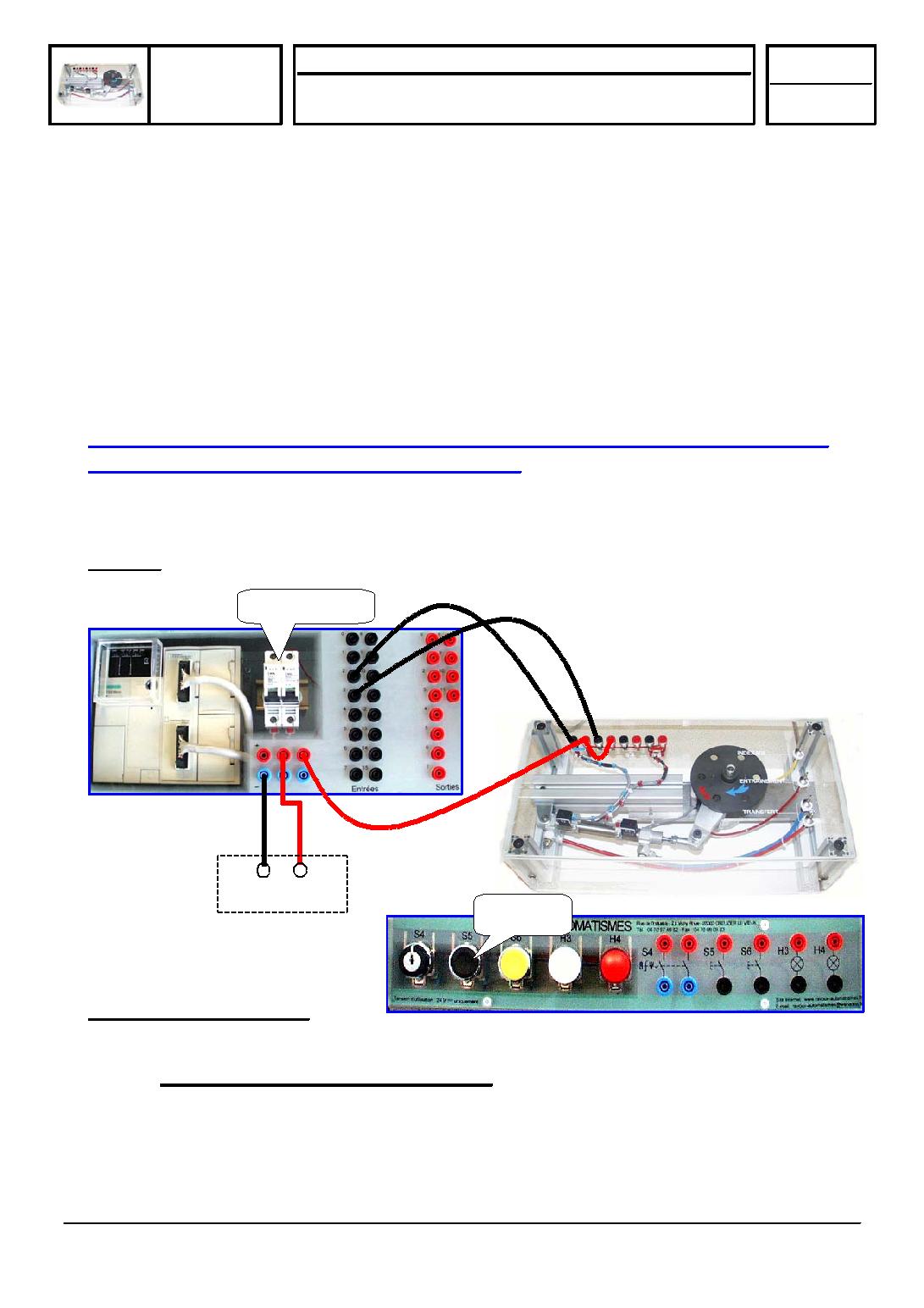

Alimenter l’API en
énergie de commande
 (24 Vcc) en réalisant le câblage ci-dessous.
Mettre sous tension. Contrôler que l’API est effectivement alimenté (diodes allumées).
Remarque
 : les entrées et les sorties automate sont protégées par
2 disjoncteurs
 0.5 A et 6 A.
Positionner les 2 disjoncteurs sur ON.














Mode de fonctionnement de l’API
 :
L’API lit en permanence les instructions du programme mémorisé. Selon l’état logique des entrées, il affecte aux
sorties l’état logique programmé.

1. Câblage du bouton poussoir Dcy (S5)

Débrancher l’alimentation 24V. Le schéma de câblage du bouton Dcy est donné page suivante.
Compléter le câblage du bouton poussoir Dcy sur les images (ci-dessus).
Réaliser le câblage électrique du bouton poussoir Dcy ( l’alimenter et le raccorder à l’API, le
numéro de l’entrée correspondante figurant dans le tableau ci-dessous).
Disjoncteurs

      0     24V

Dcy (
S5
)
pg_0004

ISI

Chaîne d’Information
Sous-ensemble fonctionnel PLATEAU
Système MINIDOSA


Fichier: TP Câblage
SEF plateau.doc
Page:4/5



Document élève


Brancher l’alimentation 24V. Appuyer sur Dcy ; vérifier sur l’API le numéro de l’entrée affiché.
S’agit-il d’un contact monostable ou bistable ?
………………………………………………………………………………………….


Symbole normalisé
N° de l’entrée de l’API
Dcy

1
S2

2
S3

3



N
°3
N
°2
N
°1

2. Câblage des capteurs S2 et S3

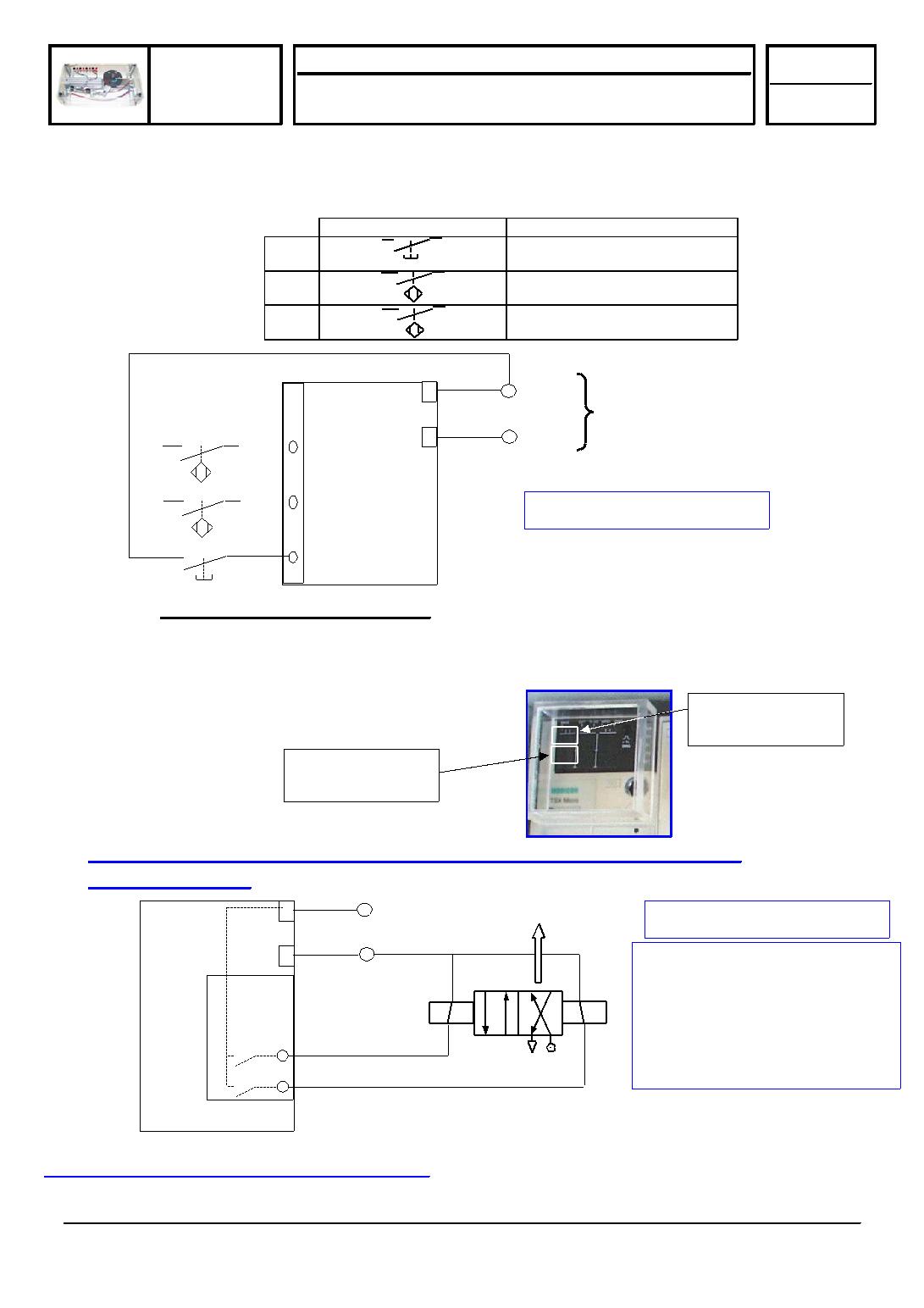

Débrancher l’alimentation 24V. En vous inspirant du câblage de Dcy, compléter le schéma de
câblage des capteurs. Réaliser le câblage. Brancher l’alimentation 24V et vérifier que les capteurs
envoient un compte rendu à l’unité de commande en déconnectant et en inversant les tuyaux
d’alimentation en énergie de puissance du vérin A.
Faire valider votre câblage, ne pas décâbler.






3.3. CÂBLAGE DES CHAÎNES D’ACTION : ORDRES À DESTINATION DU
PRÉACTIONNEUR



4 –
V
ALIDATION DU FONCTIONNEMENT

Câblage des entrées
24 V
0 V
0 V
24
Dcy
S2
S3
Alimentation
24Vcc
Câblage des sorties
0 V
Ordre4YV0
Vers le vérin
Ord
r
e
4YV1
N° 1
N° 2
24 V
0 V
24
API
TSX Micro
module des
sorties
API
TSX Micro
module des
entrées
Réaliser le câblage du SEF
PLATEAU avec le matériel mis
à votre disposition (raccorder le
préactionneur D aux sorties
repérées 1 et 2).
Faire valider votre câblage.

Zone d’affichage
des entrées
Zone d’affichage
des sorties
pg_0005

ISI

Chaîne d’Information
Sous-ensemble fonctionnel PLATEAU
Système MINIDOSA


Fichier: TP Câblage
SEF plateau.doc
Page:5/5



Document élève





















Contrôler la conformité au cahier des charges du processus observé après avoir appuyé sur Dcy.
Remarque
 : Une temporisation (5 secondes) a été programmée afin que le cycle ne soit pas trop rapide. Donc
pour que l’action suivante démarre, une autre condition intervient : « Temporisation écoulée ».

Compléter alors la phrase :
SI
S2 et temporisation de 5s écoulée
ALORS
Réaliser l’action : ………………………………………………
SINON
……………………………………………………………………

Décâbler et ranger le matériel mis à votre disposition





L’énergie de
PUISSANCE
 est distribuée à l’actionneur par le  ………………; par contre, l’énergie
qui sert à véhiculer :
-
 les
ordres
 (à destination des préactionneurs)
-
 les
consignes
 (en provenance du pupitre)
-
 les
compte-rendus
 (en provenance des capteurs) est :
l’énergie de ………………

La position du bras d’entraînement est détectée par des CAPTEURS fixés sur le corps du vérin ;
l’information captée est du type (
LOGIQUE ou ANALOGIQUE ?
) et le signal délivré du type
(
LOGIQUE ou ANALOGIQUE ?
)…Rayer les mentions incorrectes.

Les câblages relatifs à ces informations correspondent à des :



Chaînes d’ …………………

Le traitement de l’information est réalisé par l’unité de commande ; pour le système MINIDOSA,
il s’agit d’un ………………….. (C’est de la logique programmée ou câblée ?).

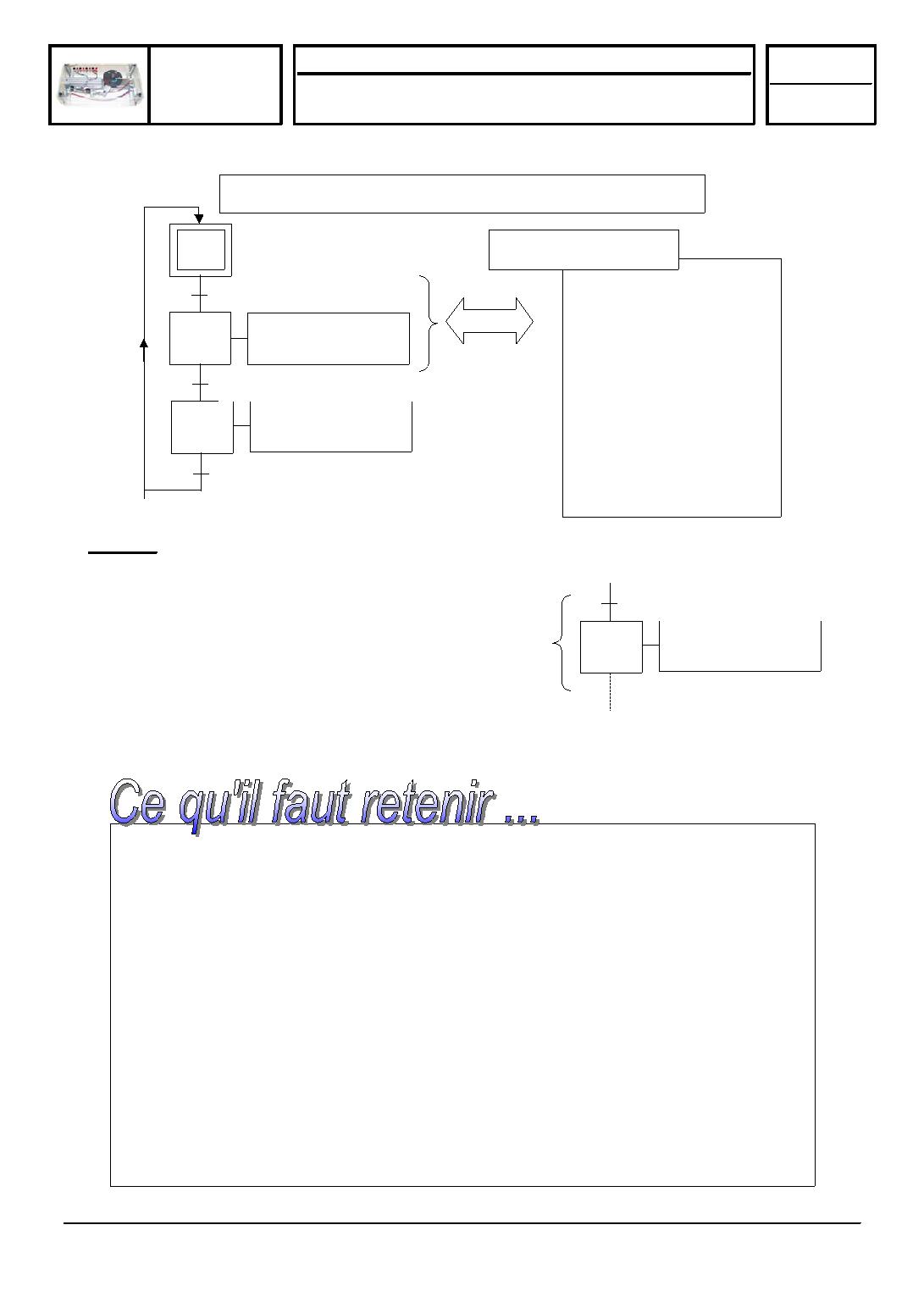

PROCESSUS AUTOMATISÉ IMPOSÉ PAR LE CdCF
0
1
2
Rentrer le bras
articulé
Pousser le bras
le bras articulé
(Attendre)
Dcy et S3
S2 et temporisation de 5s
S3

SI
Dcy est actionné et
capteur S3 activé
ALORS
Réaliser l’action :
Rentrer le bras articulé
SINON
(Attendre)
Traduction
2
Pousser le bras
articulé
S2 et temporisation de 5s
