TP : Programmation sous Cadepa
Sous-ensemble fonctionnel ERMET


Fichier: TP
programmation sous
cadepa du SEF ermet
v3.doc
Page:1/4



Document guide


Centre d'Intérêt n° 3
Chaîne d’information (acquérir, traiter, communiquer) « approche interne »
Compétences
attendues
Élaborer tout ou partie d’un modèle de commande simple et simuler son fonctionnement à
l’aide de l’outil informatique.
Implanter un programme dans le constituant programmable et valider le fonctionnement du
système.
Pré-requis
Cours sur le GRAFCET.
Matériel
- Sous-ensemble fonctionnel ERMET.
- A.P.I. TSX 17 raccordé au PC.
- Logiciel CADEPA.
- Dossier ressource sur le logiciel CADEPA et démarche globale.
- Livre ISI (Hachette).
Durée: 3 H
Activité: TP

P
ROBLÉMATIQUE
Réaliser et charger un programme dans l’A.P.I. de façon à obtenir un fonctionnement du sous-ensemble
fonctionnel ERMET en conformité avec le cahier des charges fonctionnel (Voir extrait ci-dessous :
GRAFCET PO). Valider le fonctionnement. Modifier et charger le programme dans l’A.P.I de manière à
obtenir le processus permettant de réaliser la tâche : assembler un écrin en conformité avec le
système ERMET. Valider le fonctionnement.

1
 - On se propose dans un premier temps d’élaborer le GRAFCET point de vue Partie
Commande correspondant au GRAFCET point de vue Partie Opérative ci-dessous.



G

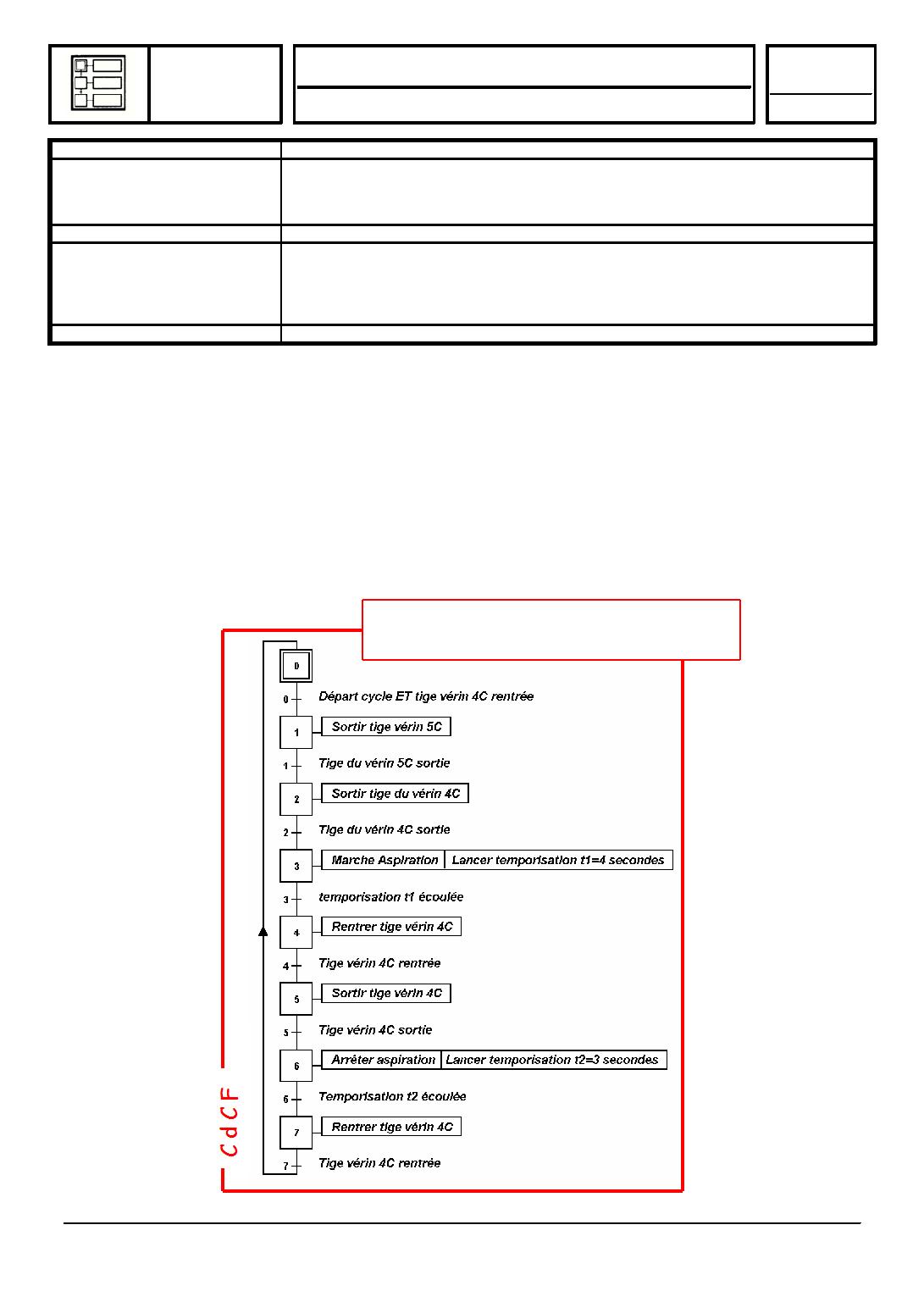

RAFCET point de vue P.O.
pg_0002

ISI

TP : Programmation sous Cadepa
Sous-ensemble fonctionnel ERMET


Fichier: TP
programmation sous
cadepa du SEF ermet
v3.doc
Page:2/4



Document guide



Le GRAFCET "point de vue partie commande" décrit successivement tous les ordres que
l'équipement de commande doit émettre pour obtenir les actions et visualisations (messages) désirées,
en fonction des informations de compte-rendu de la partie opérative ou des consignes de l'opérateur.
- il est d'abord nécessaire d'avoir précisément défini :
- les capteurs,
- les préactionneurs (bistables ou monostables),
Pour l'établir, il faut "se mettre à la place" de la partie commande, et :
- lister les ordres (sorties) que je dois envoyer aux organes de commande des préactionneurs,
- lister les informations (entrées) que je reçois des capteurs et du pupitre.
Pour cela, on peut dresser deux tableaux d’affectations des variables d’entrées et sorties.


A
FFECTATIONS DES VARIABLES D’ENTRÉES





ENTRÉES

REPÈRES

MNÉMONIQUES

DÉSIGNATION

I0,0
Sdcy
dcy
Bouton poussoir : départ de cycle
I0,2
5S1
V5Cr
Capteur magnétique : vérin 5C en position rentrée (droite)
I0,3
5S0
V5Cs
Capteur magnétique : vérin 5C en position sortie (gauche)
I0,5
4S0
V4Cr
Capteur magnétique : vérin 4C en position rentrée (haut)
I0,6
4S1
V4Cs
Capteur magnétique : vérin 4C en position sortie (bas)



A
FFECTATIONS DES VARIABLES DE SORTIES



SORTIES

REPÈRES

MNÉMONIQUES


DÉSIGNATION
O0,1
Y4D
V4C_des

Organe de commande du distributeur pneumatique monostable 4D (sortir 4C)
O0,2
Y5D-
V5C_dro

Organe de commande du distributeur pneumatique bistable 5D (rentrer 5C)
O0,3
Y5D+
V5C_gau

Organe de commande du distributeur pneumatique bistable 5D (sortir 5C)
O0,4
Y1D+
V1p

Organe de commande du distributeur pneumatique bistable 1D (marche
aspiration)
O0,5
Y1D-
V1m

Organe de commande du distributeur pneumatique bistable 1D (arrêt aspiration)


Adresses automate
Repères liés au S.E.F.
ERMET
Mnémoniques à
utiliser sous CADEPA
pg_0003

ISI

TP : Programmation sous Cadepa
Sous-ensemble fonctionnel ERMET


Fichier: TP
programmation sous
cadepa du SEF ermet
v3.doc
Page:3/4



Document guide







2
 - On vous demande maintenant d’implanter dans l’A.P.I. le programme correspondant au
GRAFCET point de vue Partie Commande.
Pour cela, vous allez utiliser le logiciel Cadepa en suivant la procédure décrite sur la fiche :
démarche globale pour programmer sous Cadepa.
Le GRAFCET à saisir sous cadepa est un GRAFCET (graphe) à syntaxe cadepa
. Il est
différent (au niveau de la syntaxe) du GRAFCET point de vue Partie Commande.
Il suffit pour cela de remplacer les repères liés au système par les mnémoniques (voir tableaux
d’affectation page 2). Le graphe que vous avez à saisir sous cadepa devient alors : (voir page
suivante)


G

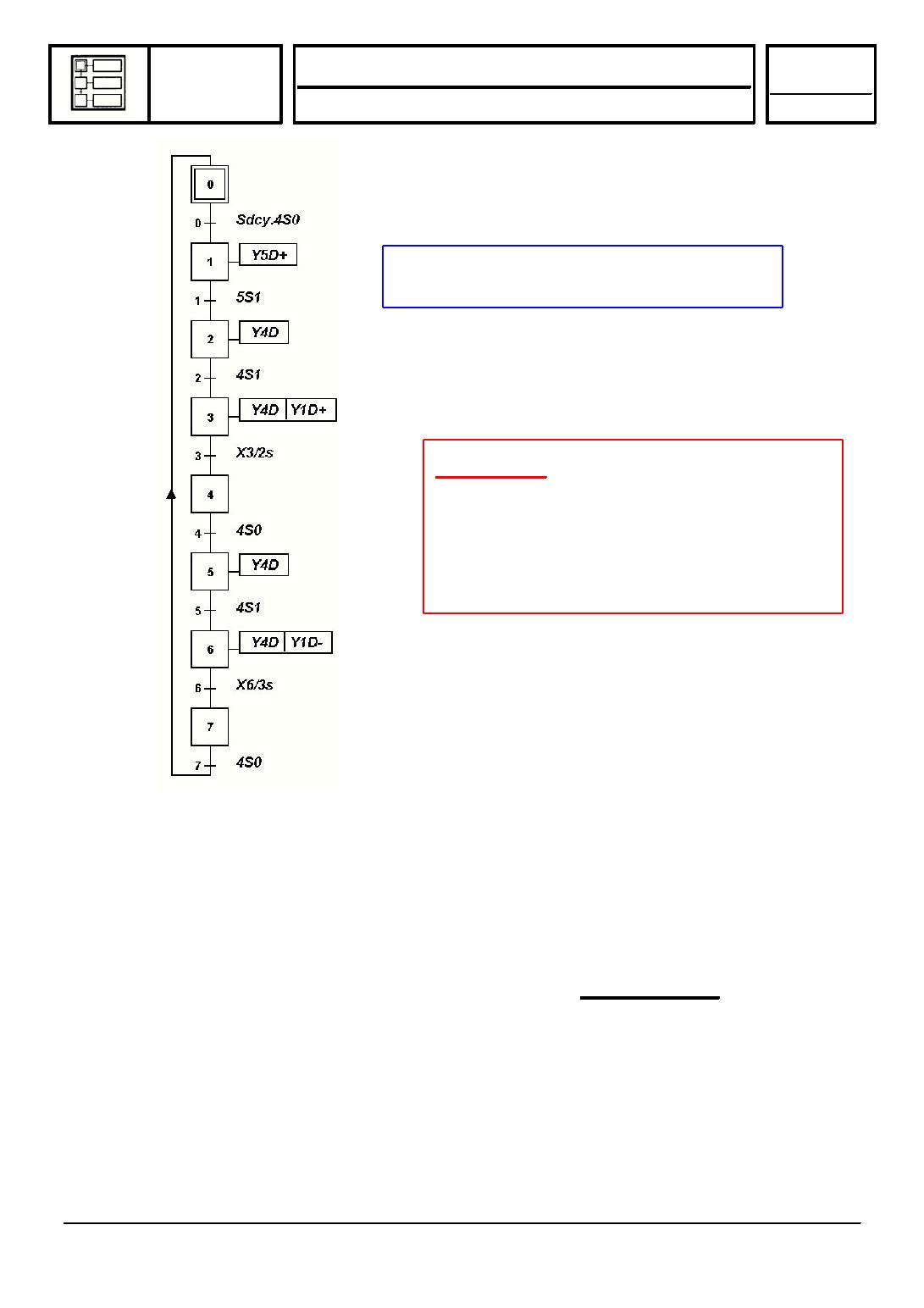

RAFCET point de vue P.C.
R
EMARQUE
 :

Pour respecter le GRAFCET point de vue P.O.,
l’ordre Y4D doit être maintenu pour les étapes
2-3 et 5-6, car il s’agit d’un distributeur
monostable.
pg_0004

ISI

TP : Programmation sous Cadepa
Sous-ensemble fonctionnel ERMET


Fichier: TP
programmation sous
cadepa du SEF ermet
v3.doc
Page:4/4



Document guide



Le fonctionnement du S.E.F. correspond-il  au CdCF de la page 1
 ?

Le fonctionnement du S.E.F. permet-il de réaliser la tâche : assembler un écrin ?

Valider les réponses avec le professeur


3
 – En suivant la même démarche, implanter dans l’automate le programme permettant de réaliser
la tâche : assembler un écrin (voir le cycle sur le système ERMET).
(sur compte-rendu, vous devez faire apparaître les GRAFCETs point de vue P.O., P.C. et le
graphe à saisir sous cadepa).


Valider le fonctionnement du S.E.F. ERMET en présence du professeur

G

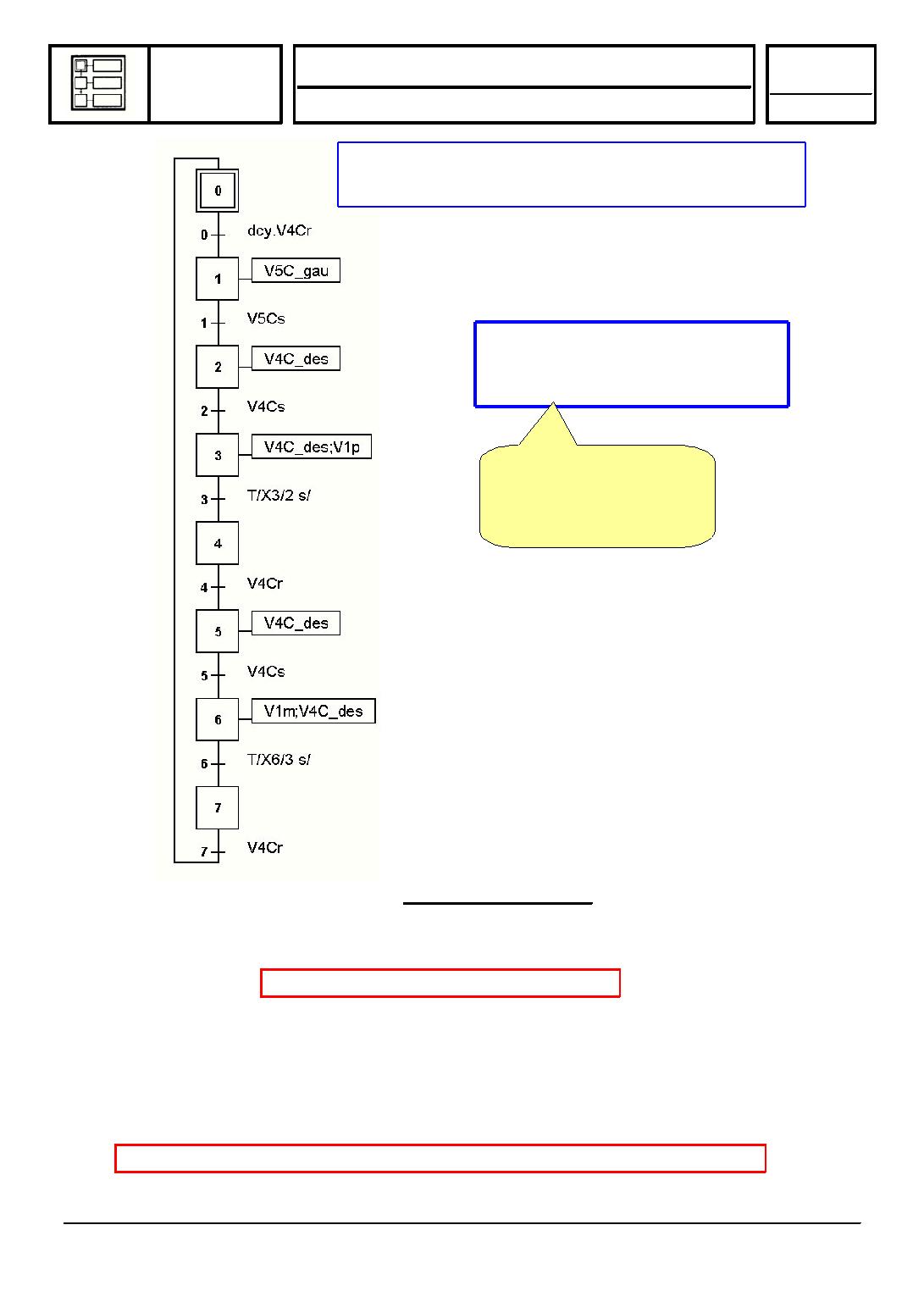

RAPHE À SAISIR SOUS CADEPA

PROJET
 :
2nde
n
g
i

APPLICATION
 :
vos initiales

À utiliser sous Cadepa :

n = numéro de la classe
i = numéro du groupe
