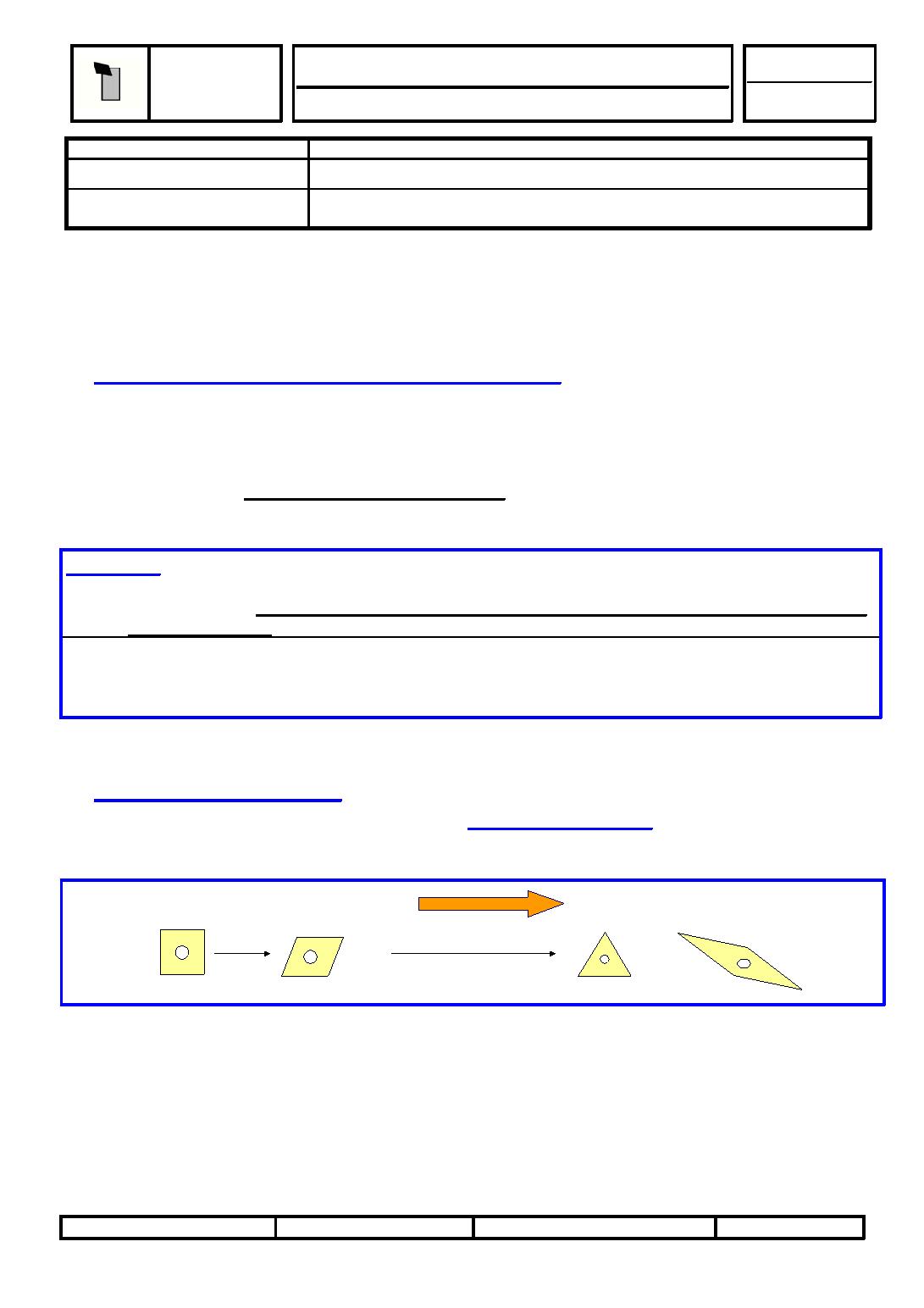

TP 6 : Les outils
Choix d’un outil de tournage

 Durée : 1H30
Page:1/4

NOM
Prénom
Classe/groupe
Date

Fichier : TP6 Outils tour.doc
CI n°2
PRÉPARATION DE LA RÉALISATION
Compétences attendues
Se connecter à une base de données locale pour rechercher une information
Reconnaître la transformation apportée au produit sur un poste de travail donné
Support d’activité
- Outils de tournage
- Livre Mémotech
Problématique :
Reconnaître

quelques opérations dans la mise en œuvre dans le système de
production.

T
ravail demandé



1.

D
ÉCOUVERTE DES FORMES USINÉES

Prendre connaissance
rapidement
 des exemples de surfaces obtenues par tournage pages 2 et 3 et des
outils fournis.


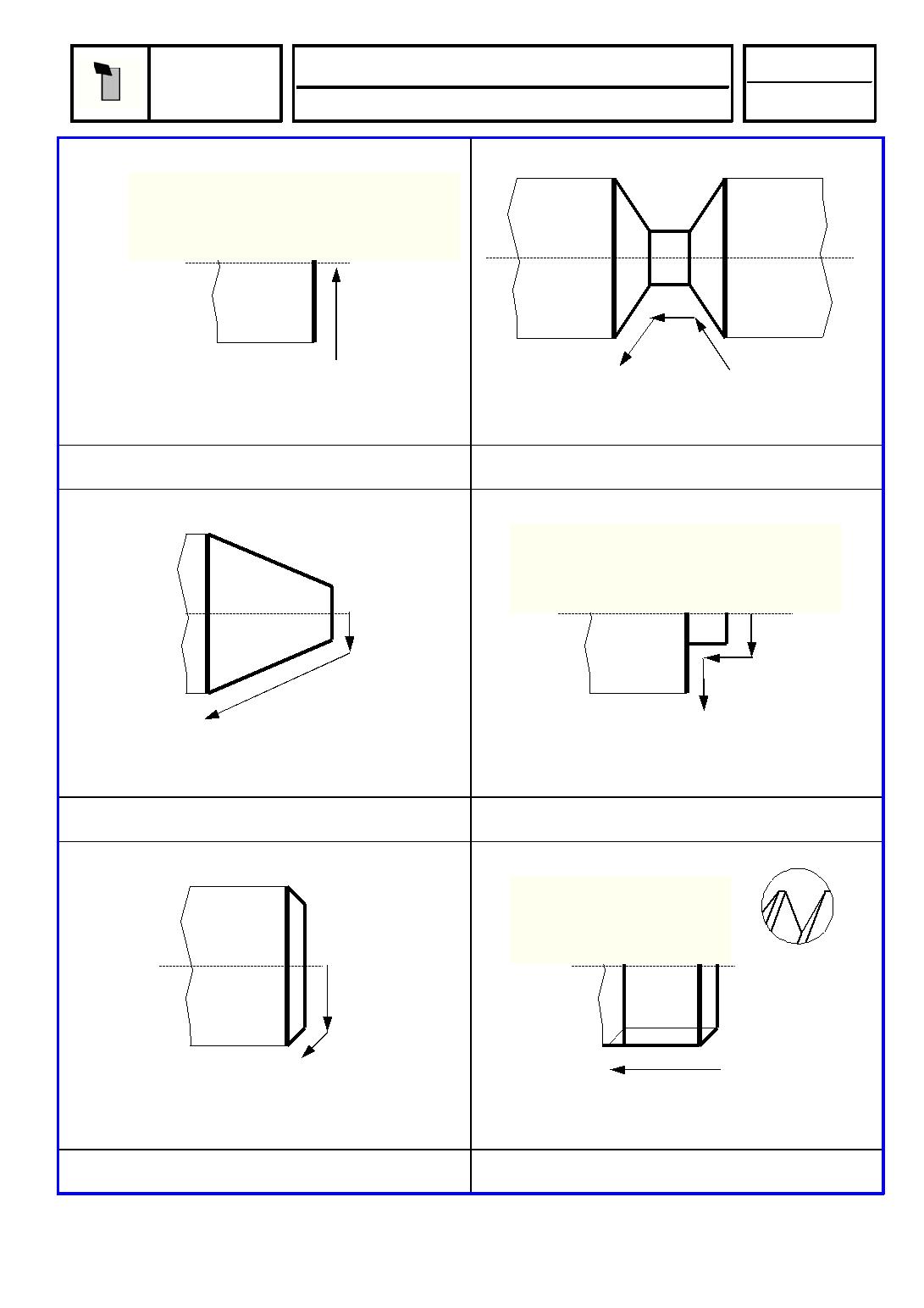

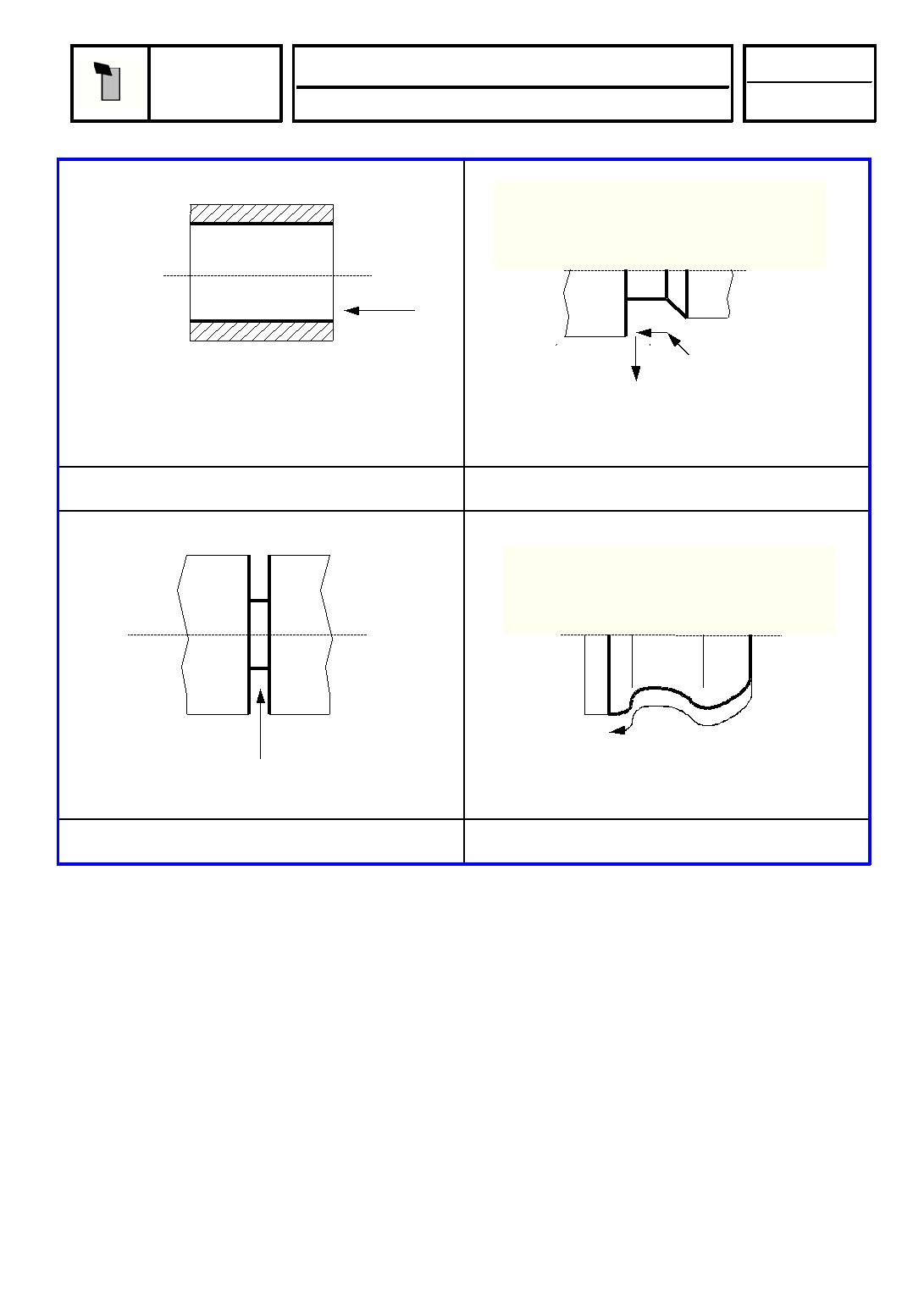

A l’aide du film transparent, sur lequel sont représentés les outils de tournage les plus utilisés
(page 4), recherchez pour chaque figure : les outils les mieux adaptés pour exécuter
uniquement l’usinage représenté en trait fort
. Notez tous les n° des outils possibles sous
chaque figure (pages 2 et 3).


Remarque
 :

 Vous pouvez vous aider en déplaçant, sur chaque usinage en trait fort, la silhouette des outils, en
veillant bien que seul(s) le(s) point(s) générateur(s) touche(nt) la surface et que la trajectoire
soit parallèle à Mf

 Le corps de l’outil doit rester toujours
perpendiculaire

à l’axe de rotation indiqué sur chaque
usinage extérieur.
 Pour les usinages intérieurs le corps de l’outil est
parallèle
 à l’axe de rotation (outils n° 13 et 14).




2.

C
HOIX D’UN OUTIL

Dossier ressource : MEMOTECH Chap C5



Pour chaque exemple d’usinage, en appliquant la règle suivante :



Plaquette robuste, moins coûteuse                                    plaquette fragile et plus chère






Sélectionner
 l’outil qui vous semble le moins fragile.


Entourer
 son N°. (pages 3 et 4)


Découper
(planche d’outil) et
 coller
la

silhouette de l’outil sélectionné, en position de travail.
(pages 3 et 4)

pg_0002

ISP

TP 6 : Les outils
Choix d’un outil de tournage

 Durée : 1H30
Page:2/4




N° d’outils possibles :
N° d’outils possibles :


N° d’outils possibles :
N° d’outils possibles :





N° d’outils possibles :
N° d’outils possibles :

/ 12 pts
M
f

M
f

M
f

M
f

M
f

M
f

Filetage :
pg_0003

ISP

TP 6 : Les outils
Choix d’un outil de tournage

 Durée : 1H30
Page:3/4





N° d’outils possibles :
N° d’outils possibles :

N° d’outils possibles :
N° d’outils possibles :

/ 8 pts

M
f

M
f

M
f

M
f

pg_0004

ISP

TP 6 : Les outils
Choix d’un outil de tournage

 Durée : 1H30
Page:4/4



Q

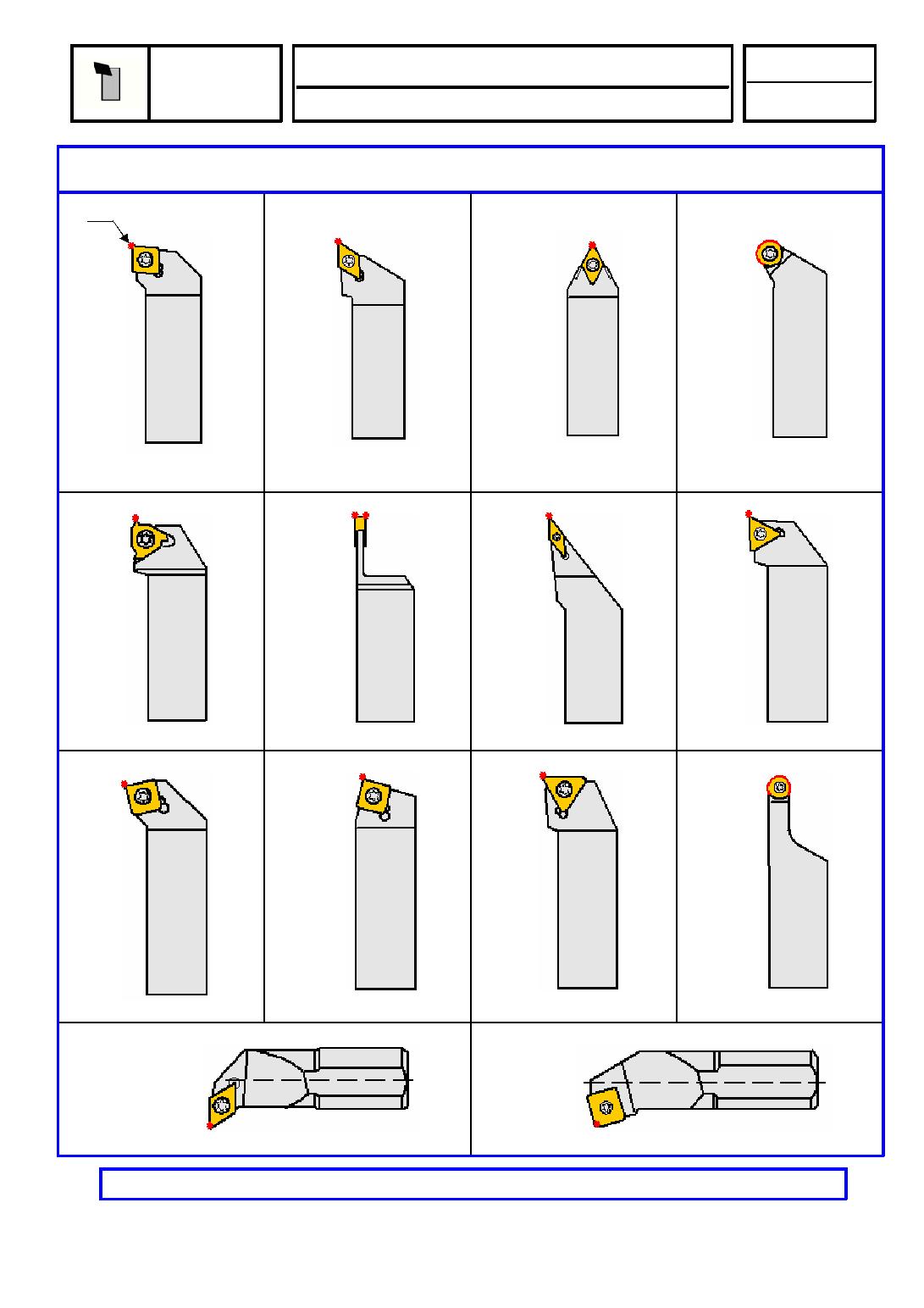

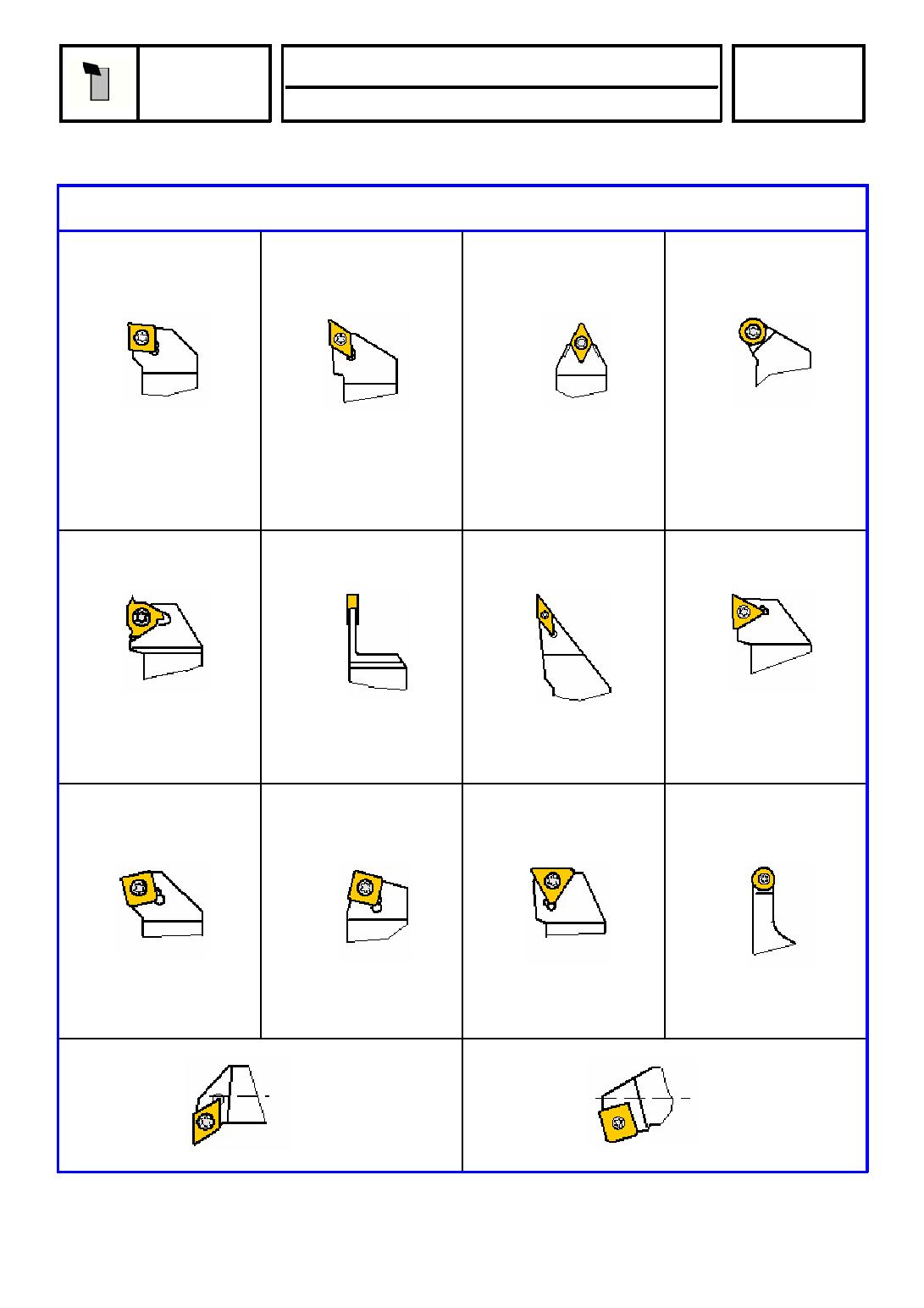

UELQUES OUTILS DE TOURNAGE












Outil n° 1
Outil n° 2
Outil n° 3
Outil n° 4








Outil n° 5
Outil n° 6
Outil n° 7
Outil n° 8








Outil n° 9
Outil n° 10
Outil n° 11
Outil n° 12




Outil n° 13
Outil n° 14

A
 est le point générateur de la surface

pg_0005

ISP
TP 6 : Les outils
Planche d’outils à découper


Page:1/1




Q
UELQUES OUTILS DE TOURNAGE
