ISP
Lycée La Martinière
Monplaisir

TP 7 - TOURNAGE
Casse Tête – PH 20 (TCN B)

    Durée : 3H00
Page:1/2
 Retour TP ISP
Fichier : TP 7 Tournage PH 20.doc
CI n°3
CONFIGURER UN EQUIPEMENT, REALISER UNE OPERATION
Support d’activité
- Centre d’usinage C.N. Réalméca
- Pièces finies en phase 20
- un Pied à Coulisse
Compétences attendues
Installer, régler des éléments de machine, des constituants
Reconnaître les éléments accessibles à l’opérateur
Problématique :
Installer, régler et réaliser des opérations de production.
MISE EN SITUATION :


Durant ce TP, vous avez la qualité d’opérateur sur commande numérique. Vous devez
conduire la machine en respectant le cahier des charges donné par le service méthodes et les
procédures données par le service qualité :

Contrôle réception des pièces du lot.

Réalisation d’un lot de 12 pièces.

Contrôle final de la production.

Renseignement de l’ensemble des documents liés à la production.

1
ÈRE
 PARTIE
 : PRÉPARATION À L'USINAGE

 Répondre
aux questions correspondantes sur le document réponse
Voir : Dossier Technique


2
ÈME
 PARTIE
 : PRODUCTION DES PIÈCES

1-
USINAGE (PHASE 20) :


 Exécuter
 la procédure d’initialisation.
Voir : Dossier Machine page 3 et 4


 Effectuer
 le réglage de l’origine programme (OP) pour la première pièce uniquement.
Voir : Dossier Machine page 5 et le Contrat de phase 20


 Ouvrir
 les  portes du carter de protection.
 Prendre
 une pièce dans la boite.
 Placer
 une pièce dans le mandrin, la
positionner
en contact contre la butée de
broche, serrer en maintenant l’appui sur la butée.
 Fermer
 la porte du carter de protection.

 Sélectionner
 le programme
 2010
 correspondant à l’usinage du 2
ème
 coté.

Voir : Dossier Machine page 6
    sauf



APPELER LE PROFESSEUR POUR VERIFICATION


pg_0002

ISP
Lycée La Martinière
Monplaisir

TP 7 - TOURNAGE
Casse Tête – PH 20 (TCN B)

    Durée : 3H00
Page:2/2

Fichier : TP 7 Tournage PH 20.doc

 Démarrer
 l’usinage.

Après usinage, ouvrir la porte et
démonter
 la pièce.
 Nettoyer
 les copeaux sur le mandrin et les glissières en utilisant le pinceau.
 Ébavurer
 la pièce.

A partir de la  1
ère
 pièce, vous noterez sur le journal de bord tous les évènements
susceptibles d’affecter le déroulement de la fabrication.

2
-

CONTRÔLE DE LA PIÈCE :



Sur chaque relevé de mesure,
tracer
 une ligne horizontale représentant la cote maxi et
la cote mini
en couleur
.
(utiliser une échelle permettant d’exploiter tout le graphique)

Mesurer, avec le pied à coulisse les cotes suivantes :

Ø 15
+0.10/-0.05


65,5
± 0,1


 Compléter
 le relevé de mesures.


Les mesures sont comprises dans les limites fixées par l’intervalle de tolérance :


Si OUI
,
reprendre
 l’usinage des pièces.


Si NON, ou si les valeurs tendent à se rapprocher des limites :

 APPELER LE PROFESSEUR POUR VÉRIFICATION


3-
DÉCODAGE D’UNE SPÉCIFICATION GÉOMÉTRIQUE :


 Décoder
la spécification géométrique.
 Compléter
 l’étude de l’appareil de contrôle.
 Mesurer
 le défaut géométrique.
 Analyser
 les causes du défaut éventuel.

4-
FIN DE PRODUCTION :


 Noter
 sur le journal de bord : l’heure de fin de production et les événements.
 Déposer
 la pièce dans le bac adéquat et
renseigner
 la fiche de suivi de lot.
 Nettoyer
 soigneusement son poste de travail.
 Ranger
les matériels et documents utilisés.

3
ÈME
 PARTIE
 : ANALYSE DE LA RÉALISATION

A l’aide du programme 2010 (faire un cycle à vide) et à l’aide : du livre «Pratique du tournage»
Réalméca  et du Dossier technique :


Reconnaître les cycles utilisés pour l’exécution de la phase.

Nommer les outils réalisant les cycles, donner leur position sur la tourelle.
(remplir le Document Réponse)

pg_0003

ISP
Lycée La Martinière
Monplaisir

TP 7 - TOURNAGE
Casse Tête PH 20 (TCN B)


Dossier
 Réponse
Page:1/5

NOM :
Prénom :
Classe/groupe :
Date :
Fichier : TP 7 Tournage PH 20.doc
PRÉPARATION À L'USINAGE :


Machine :

Nom :
Fréquence de rotation : n =



Unité :
Avance de l’outil : f =



Unité :

Outil :

Nom :


PRODUCTION DES PIÈCES :


JOURNAL DE BORD
Opérateur :
Poste :
Pièce :

Dates
Heures
Remarques
Début de production :



Réglages :



Changement d'outils :



Incidents, pannes :



Changement de matière :



Fin de production :




pg_0004

ISP
Lycée La Martinière
Monplaisir

TP 7 - TOURNAGE
Casse Tête PH 20 (TCN B)


Dossier
 Réponse
Page:2/5

Fichier : TP 7 Tournage PH 20.doc
RELEVÉS DE MESURE :


Relevé de mesure

Pièce :
Spécification :

Ø15
+0,1 / -0,05

Fréquence

100%
Opérateur
Machine :








Moyenne

      1         2         3         4        5         6        7         8         9       10       11       12

Relevé de mesure

Pièce :
Spécification :

65,5
± 0.1

Fréquence

100%
Opérateur
Machine :








Moyenne

      1         2         3         4        5         6        7         8         9       10       11       12

pg_0005

ISP
Lycée La Martinière
Monplaisir

TP 7 - TOURNAGE
Casse Tête PH 20 (TCN B)


Dossier
 Réponse
Page:3/5

Fichier : TP 7 Tournage PH 20.doc
ANALYSE & CONTRÔLE :


Parmi les 3 schémas ci-dessous,
Entourez
 le nom du schéma qui correspond à la mise en place
correcte de la pièce dans les mandrins :








DÉCODAGE DE SPÉCIFICATION GÉOMÉTRIQUE :


Ø
 0,2 A


Signification du
symbole

Élément tolérancé de
la pièce

Élément de Référence
auquel se rapporte cette
condition

Valeur de la
Tolérance






Voir : Dossier ressource en fin de TP


ÉT
UDE DE L’APPAREIL DE CONTRÔLE :



Quel est le nom de cet appareil de mesure
(entourer la bonne réponse)
?

Micromètre
Pied à coulisse
Jauge de profondeur
comparateur


Quelle est l’étendue de la mesure de cet appareil de contrôle
(entourer la bonne réponse)
 ?

0 / 5mm
0 / 100mm
0 / 10mm
5mm  / 5mm


Si l’aiguille du comparateur effectue un tour de cadran, quelle est la distance parcourue par
le palpeur
(entourer la bonne réponse)
 ?

5mm
0.1mm
10mm
1mm
0.5mm


Si l’aiguille du comparateur se déplace d’une graduation, quelle est la distance parcourue
par le palpeur
(entourer la bonne réponse)
 ?

0.001 mm
(1µm
)
0.01 mm
0.1 mm
1 mm


Mors
pg_0006

ISP
Lycée La Martinière
Monplaisir

TP 7 - TOURNAGE
Casse Tête PH 20 (TCN B)


Dossier
 Réponse
Page:4/5

Fichier : TP 7 Tournage PH 20.doc

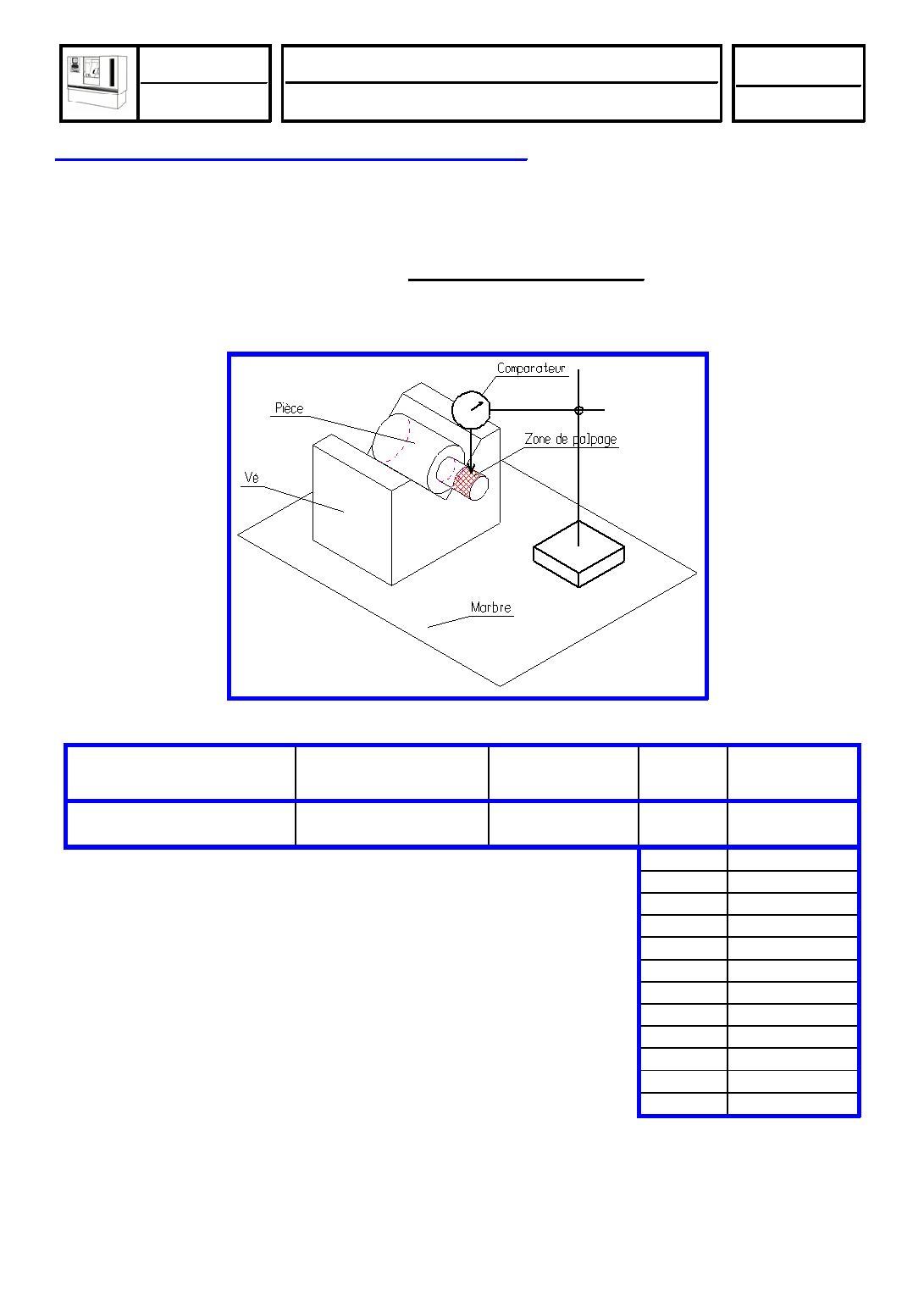

MESURE DU DÉFAUT GÉOMÉTRIQUE :


En vous inspirant du croquis ci-dessous et à l’aide du matériel mis à votre disposition, il faut:

 Poser
 la surface de référence dans le vé.
 Mettre
 le palpeur du comparateur sur la zone correspondant à l'élément tolérancé,
 Faire
 tourner la pièce dans le vé, en maintenant bien l’appui
.
 Relever
 le nombre de graduations que parcourt l'aiguille du comparateur pour un tour
de pièce.
(remplir le tableau ci-dessous)
.





Nombre de graduations
parcourue par l’aiguille
Distance parcourue
par le palpeur
Défaut maxi
autorisé
Défaut
mesuré
Pièce bonne
ou mauvaise

































pg_0007

ISP
Lycée La Martinière
Monplaisir

TP 7 - TOURNAGE
Casse Tête PH 20 (TCN B)


Dossier
 Réponse
Page:5/5

Fichier : TP 7 Tournage PH 20.doc
ANALYSE DE L’ORIGINE DU DÉFAUT DE COAXIALITÉ :



Parmi les causes possibles de défauts, cochez ceux qui sont à l’origine du défaut de
coaxialité.

Parmi les défauts que vous avez choisi étant à l’origine du défaut de coaxialité, quels
sont ceux qui peuvent être facilement corrigeables par un opérateur de machine outil
à commande numérique.

Causes pouvant être à l’origine de défauts
Les mors sont sales (copeaux sur les surfaces d’appuis)


Fréquence de rotation mal réglée


Mauvaise fixation des mors


Erreurs dans le programme


Longueur des outils


Mauvaise rotation de la broche de la machine


Surface des mors abîmée (surface en contact avec la pièce)


Matière de la pièce à usiner


Mauvaise position de l’origine programme


Mauvais usinage des mors doux



ANALYSE DE LA RÉALISATION :


Cycle n°
Nom du cycle
Outil
Position sur la tourelle





























pg_0008

Fichier : TP 7 Tournage PH 20.doc
-
I
S
P
-











-G
énie M
écanique-

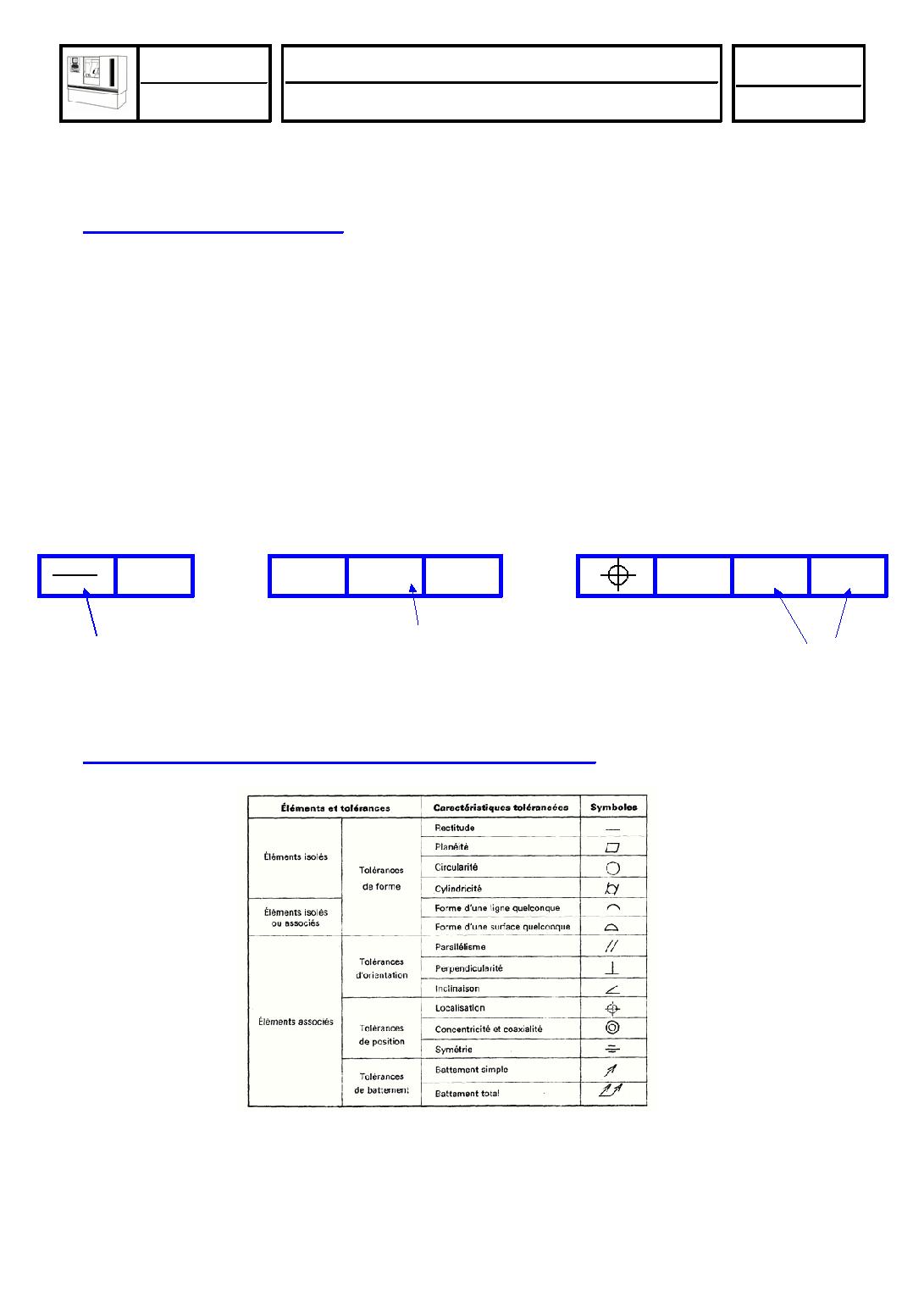

pg_0009

ISP
Lycée La Martinière
Monplaisir

TP 7 - Fraisage PH 20 (TCN B)
Casse Tête


Dossier
Ressources

Page:2/3

Fichier : TP 7 Tournage PH 20.doc
D’après normes NF E 04-552, NF E 04-553, NF E 04-554, les spécifications géométriques
limitent les écarts admissibles de forme, d’orientation, de position ou de battement. d’un
élément.
1.

C
ADRE DE TOLÉRANCE :

Les indications nécessaires au décodage d’une spécification géométrique sont inscrites dans
un cadre rectangulaire divisés en deux cases ou plus. Ces cases contiennent, de gauche à
droite, dans l’ordre suivant :


le symbole de la caractéristique à tolérancer.


la valeur de la tolérance. Cette valeur est précédée d’un symbole Ø si la zone de
tolérance est circulaire ou cylindrique.


le cas échéant, la ou les lettres permettant d’identifier l’élément ou les éléments de
référence.

Exemple :

 0,1

//
0,1
A


Ø
 0,1
A
B


Symbole de la
caractéristiques
à tolérancer
Intervalle de
tolérance

Éléments de référence.
A : référence primaire
B : référence secondaire

2.

S
YMBOLE DES TOLÉRANCES GÉOMÉTRIQUES :


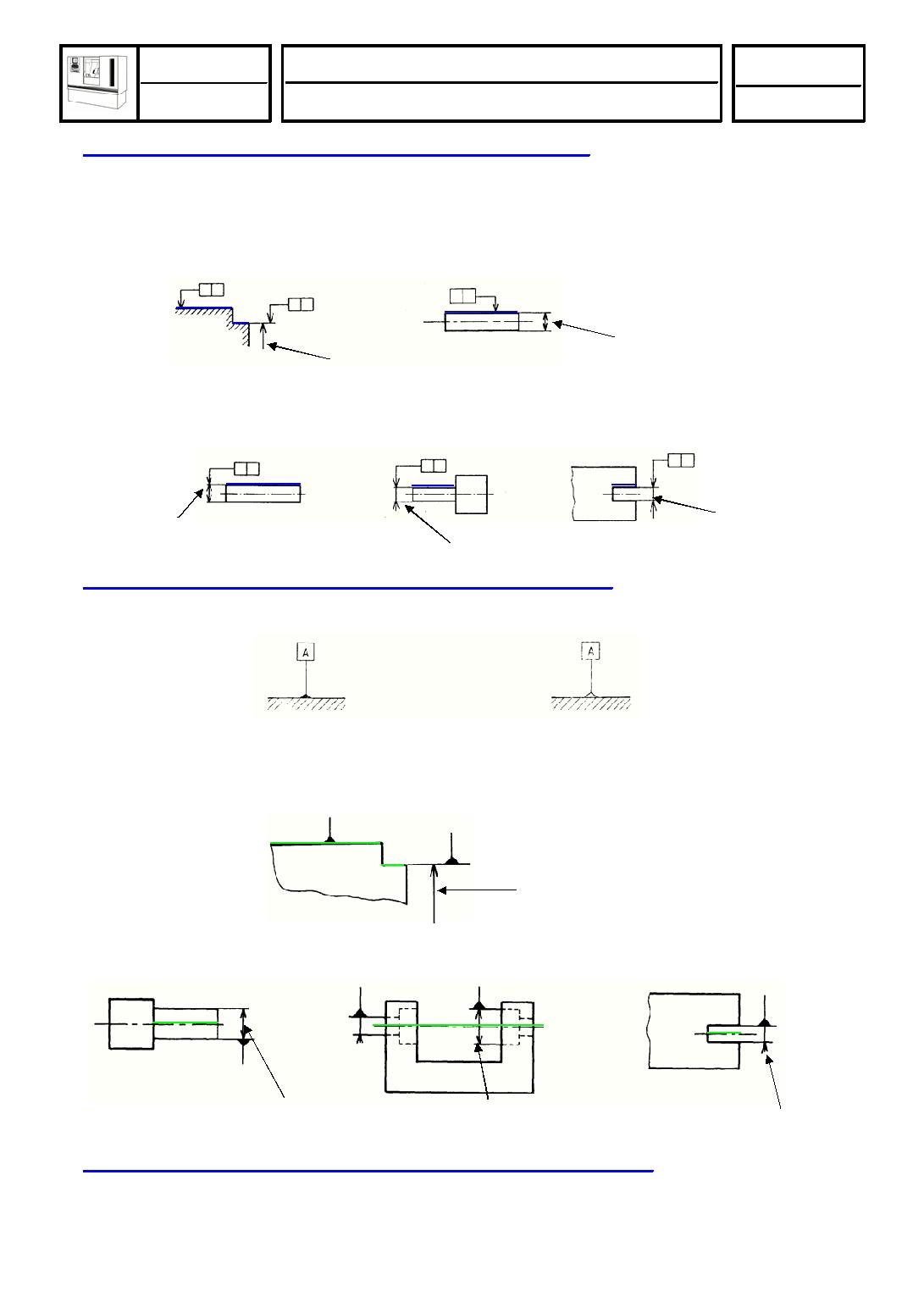

pg_0010

ISP
Lycée La Martinière
Monplaisir

TP 7 - Fraisage PH 20 (TCN B)
Casse Tête


Dossier
Ressources

Page:3/3

Fichier : TP 7 Tournage PH 20.doc
3.

IDENTIFICATION DE L’ÉLÉMENT TOLÉRANCÉ

Le cadre de tolérance est relié à l’élément tolérancé par une ligne de repère terminée par une
flèche aboutissant :

sur le contour de l’élément ou sur le prolongement du contour (mais clairement séparé de
la ligne de cote) si la tolérance s’applique à la ligne ou à la surface elle-même.




dans le prolongement de la ligne de cote, lorsque la tolérance s’applique à l’axe (dans le
cas d’un cylindre) ou au plan médian de l’élément ainsi coté


4.

IDENTIFICATION DE L’ÉLÉMENT DE RÉFÉRENCE

Pour identifier les références, une lettre majuscule est inscrite dans un cadre relié à un triangle
de référence noirci ou non.


Le triangle identificateur est placé :


sur le contour de l’élément ou sur le prolongement du contour (mais clairement séparé de
la ligne de cote) si la tolérance s’applique à la ligne ou à la surface elle-même.



dans le prolongement de la ligne de cote, lorsque la tolérance s’applique à l’axe (dans le
cas d’un cylindre) ou au plan médian de l’élément ainsi coté


5.

IDENTIFICATION DE L’INTERVALLE DE TOLÉRANCE

L’intervalle de tolérance est exprimé en mm comme pour les spécifications dimensionnelles.
Ligne de cote
Ligne de cote
Ligne de cote
Ligne de cote
Ligne de cote
Ligne de cote
Ligne de cote
Ligne de cote
Ligne de cote
