CATALOGUE PIECES DE RECHANGE

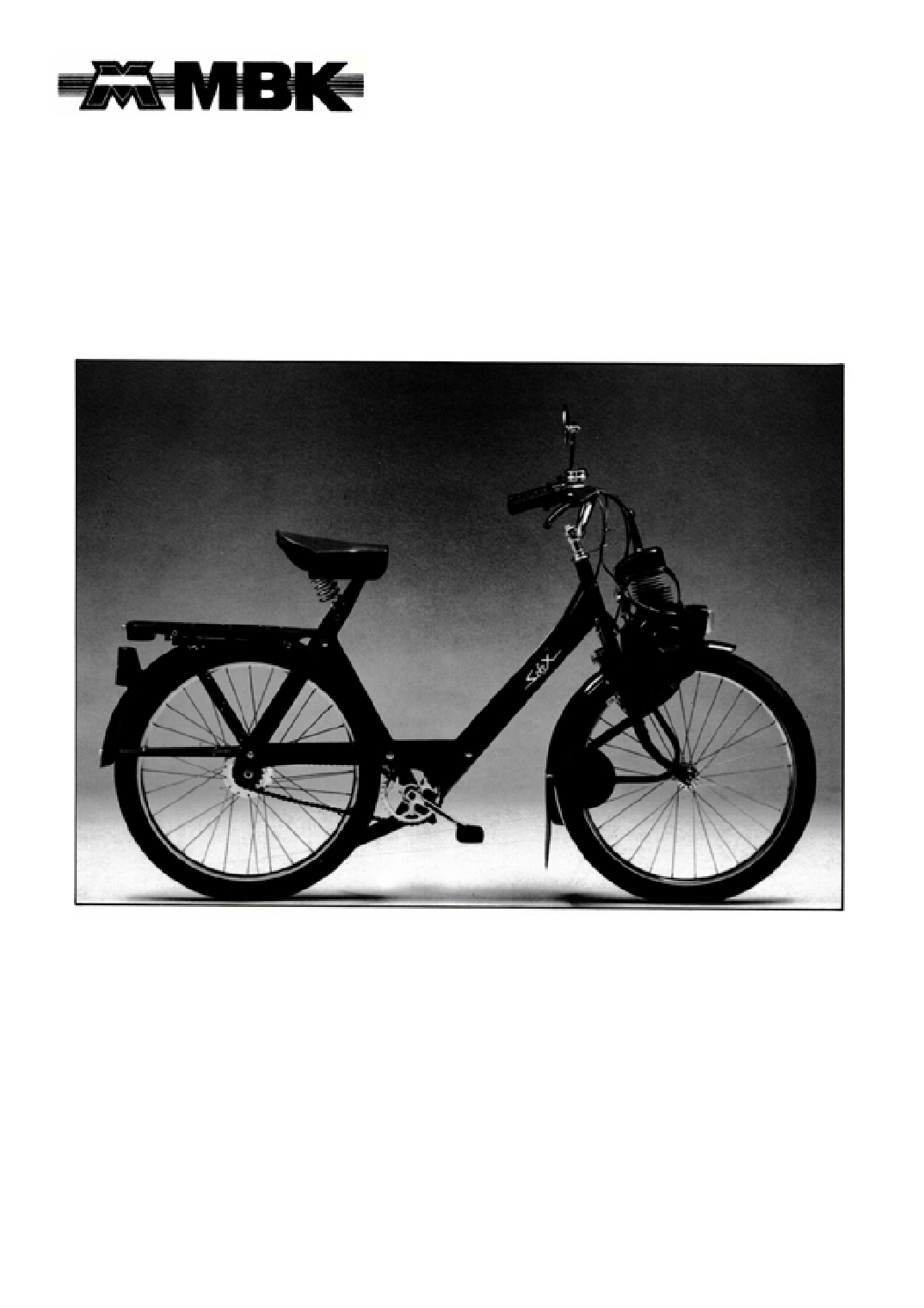

SOLEX 3800
pg_0002
Page
DESIGNATION
2
Eclaté moteur
3
Galet - Embrayage
4
Volant magnétique
5
Carburateur - Pompe à essence
6
Echappement
7
Fixation moteur - Relevage
8 - 9
Partie cycle
10
Habillage moteur
11
Pédalier - Manivelles - Chaîne
12
Frein avant
13
Projecteurs - Feu arrière
14
Guidon - Poignées (ancien modèle)
15
Guidon - Poignées (nouveau modèle)
16
Câbles - Commandes
17
Roue - Moyeu avant - Pneu - Chambre
18
Roue - Moyeu arrière - Pneu - Chambre
SOMMAIRE
pg_0003
ECLATE MOTEUR
SOLEX 3800
RepN°
Qté
Désignation
Pièce
160837 1
Capot filtre à air NOIR
260820     1
Corps de filtre à air
360758     1
Filtre à air
460759     1
Coiffe de filtre à air
5
1525     1
Rondelle nomel - 6mm
660841     1
Vis fix. capot - 6*100*12mm
762152     1
Plaque de culasse
861263     1
Levier de décompresseur
pour câble
960421     4
Vis fix.culasse - 6*100*45mm
1060786     4
Entretoise - 9,3*6,3*20,7mm
1160930     1
Etrier
12
1924     1
Bougie "CHAMPION"
1360848     1
Ecrou de bougie
C
1460859     1
Ecrou de Soupape
C
1560792     1
Ressort de soupape
C
1660858     1
Soupape
C
1760821     1
Culasse
1860437     1
Joint de culasse
C
1960496     1
Cylindre
2060016     1
Joint de cylindre
C
2160000     4
Ecrou fix.cylindre - 6*100       C
2261361     4
Rondelle grower
C
2360497    SEEmbiellage avec bague
RepN°
Qté
Désignation
Pièce
2460817     3
Segment
2560849     1
Bague de vilebrequin
2660024     1
Flasque de bielle
C
2760867     1
Ecrou de vilebrequin
C
2861342    SECarter et vilebrequin
2960413     1
Couvercle carter avec goujons
3060414     1
Joint de couvercle
C
3160019     1
Rondelle - 6,2*12*1,2mm        C
3260015     4
Goujon de cylindre
C
3360415     2
Vis couvercle - 6*100*20mm   C
34
679     2
Vis couvercle - 6*100*15mm   C
3560421     2
Vis - 6*100*45 mm
C
61013    SEJeu de joints moteur
3660073     1
Rlt vilebrequin - 17*40*12mm
60185     1
Axe de piston
60055     2
Jonc d'axe de piston
C
61297     1
Piston nu
61020    SEMoteur complet
61018    SEMoteur nu
60201    SEMoteur complet (modèle 86)
60568    SEMoteur complet 6V - 15W
60860     1
Levier de compresseur
61456     1
Joint étanchéité vilebrequin
(non représenté)
