TGM
Sciences et Techniques Industrielles
Pédagogique page 1 sur 2
Productique Secteur Préparation
 Retour
Génie Mécanique – Terminale


 En version PDF

TP Analyse d'un porte pièce dédié.doc


CI n°6
 : Fonction Réalisation

COMPÉTENCES TERMINALES ATTENDUES :


Dans le cadre de la reconfiguration d’un porte-pièce ayant déjà existé, une
documentation avec spécifications techniques étant fournie:

- 12-2 vérifier l’aptitude à l’emploi (dédié ou modulaire)
- 12-3 relever les valeurs caractéristiques nécessaire à la mise en œuvre du
porte-pièce sur la machine (origines pièce, origine porte-pièce)






Support d’activité
 :



Dossier technique

Un porte-pièce de type dédié stocké monté mais non qualifié




pg_0002
Pédagogique page 2 sur 2
TP Analyse d'un porte pièce dédié.doc


Problématique
 : qualifier un porte-pièce.

TRAVAIL DEMANDÉ

Il vous est demandé d’étudier un porte-pièce, puis de vérifier que la structure de celui-ci vous
permettra la réalisation de la phase étudiée.


1.

VALIDATION DE LA MISE EN POSITION :

(8 points)

1.1.

ANALYSE DU CONTRAT DE PHASE :


À partir des informations relatives aux opérations (voir dossier technique),
surligner
 sur le
croquis de phase :
•

En rouge
: les surfaces usinées pendant la phase
•

En vert
: les surfaces servant à la mise en position de la pièce.

 Placer
 sur chacune des vues, les axes machines correspondant.

1.2.

ANALYSE DU MONTAGE :

Pour chacune des surfaces servant à la mise en position de la pièce :
 Compléter
 le tableau 1

Sur le dessin du porte-pièce :

 Dessiner
 la mise et le maintien en position de la pièce sur le porte-pièce.

2.

VALIDATION DES CONDITIONS D’APTITUDE À L’EMPLOI :

(4 points)
Pour chacune des conditions d’aptitude à l’emploi (voir dossier technique) :
 Répondre
 aux questions suivantes :

- Le porte pièce modulaire vérifie-t-il la condition ?
- Quelles seraient les conséquences du non respect de cette condition sur la
réalisation de la phase ?
«
Compléter le tableau 2
 »

3.

DÉTERMINATION DES VALEURS CARACTÉRISTIQUES DU

MONTAGE :

(6 points)
L’usinage se fera désormais sur une MOCN : le centre d’usinage vertical.
Sur les dessins du montage d’usinage et sur le contrat de phase :
 positionner
 l’Opp, l’Op, l’OP.
 tracer
 les DEC1 et G59 sur chaque vue et chaque axe.
 Compléter
 le tableau 3
 Mesurer
les jauges porte-pièces DEC1
 Déterminer
 à l’aide du dossier technique les G59
 Vérifier
toutes les spécifications liées au porte-pièce

TOTAL TP sur 20 points
pg_0003
TGM
Sciences et Techniques Industrielles
Technique page 1 sur 7
Productique Secteur Préparation


Génie Mécanique – Terminale




TP Analyse d'un porte pièce dédié.doc



 CONTENU





- Dessin d’ensemble

- Dessin de définition du Guide

- Contrat de phase

- Dessin de définition du porte pièce

- Nomenclature du montage

- Notice d’utilisation du montage



Technique page 2 sur 7

Technique page 3 sur 7

Technique page 4 sur 7

Technique page 5 sur 7

Technique page 6 sur 7

Technique page 7 sur 7


pg_0004


Technique page 2 sur 7

TP Analyse d'un porte pièce dédié.doc

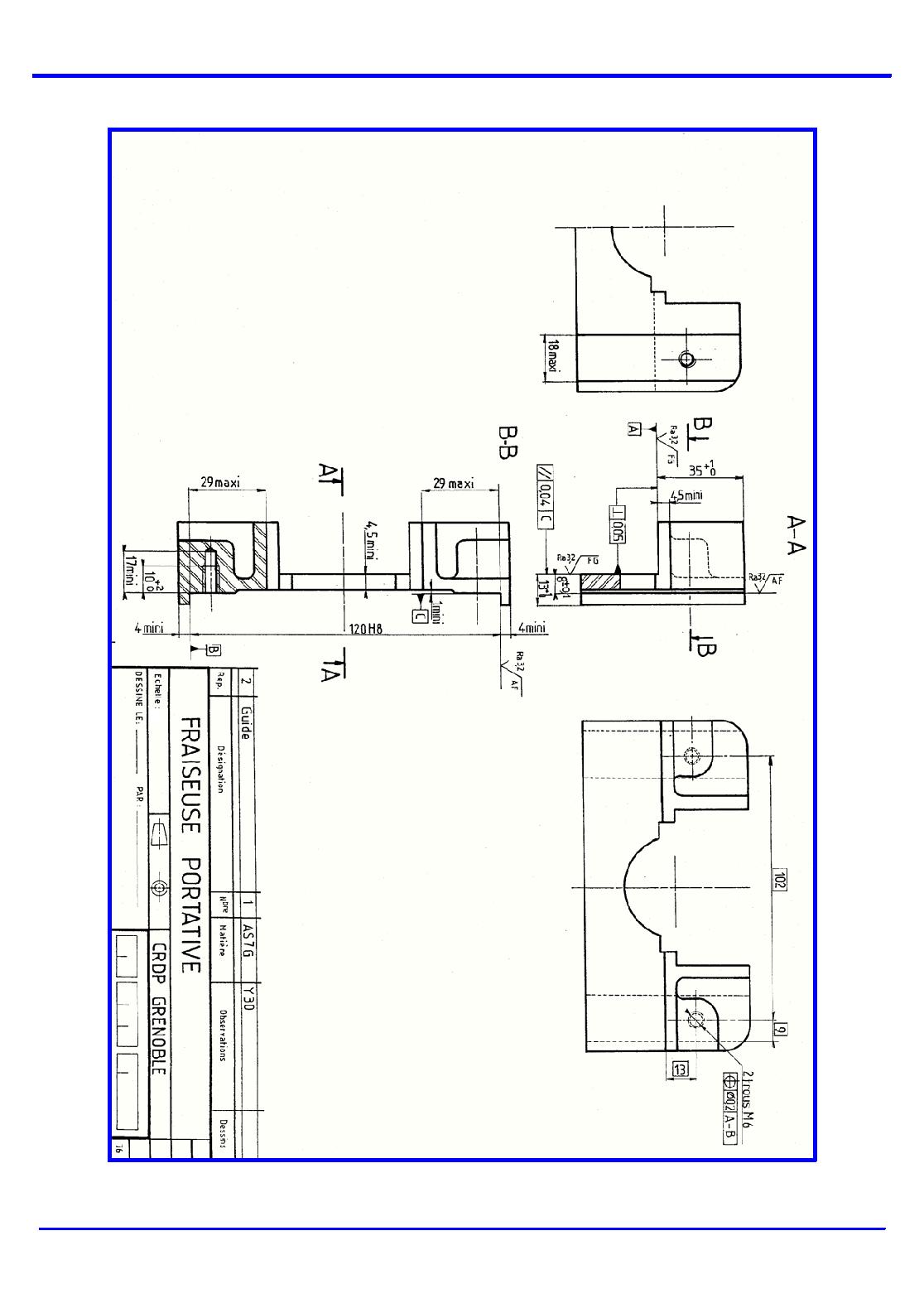

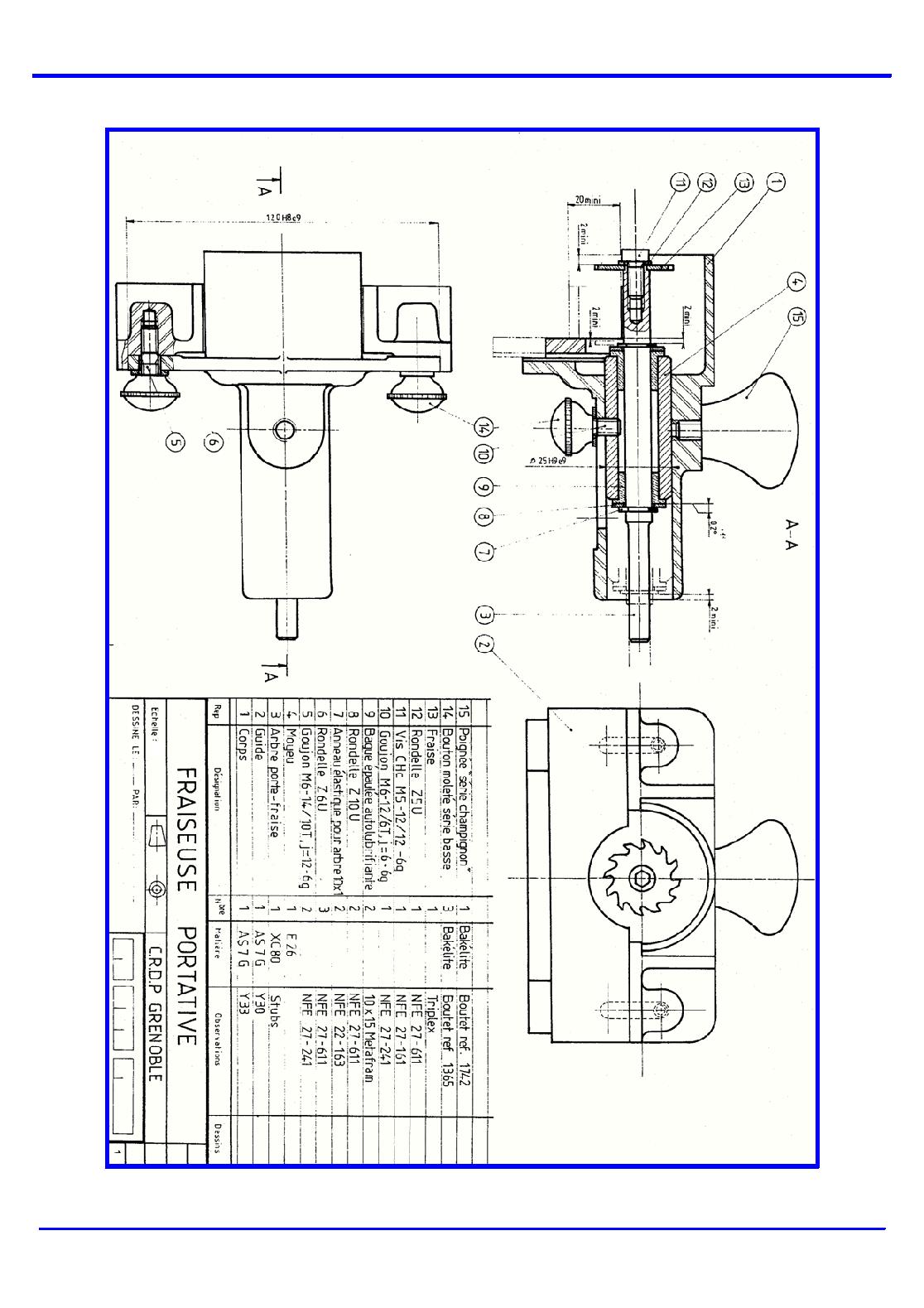

DESSIN D’ENSEMBLE
pg_0005


Technique page 3 sur 7

TP Analyse d'un porte pièce dédié.doc

DESSIN DE DÉFINITION


pg_0006


Technique page 4 sur 7

TP Analyse d'un porte pièce dédié.doc

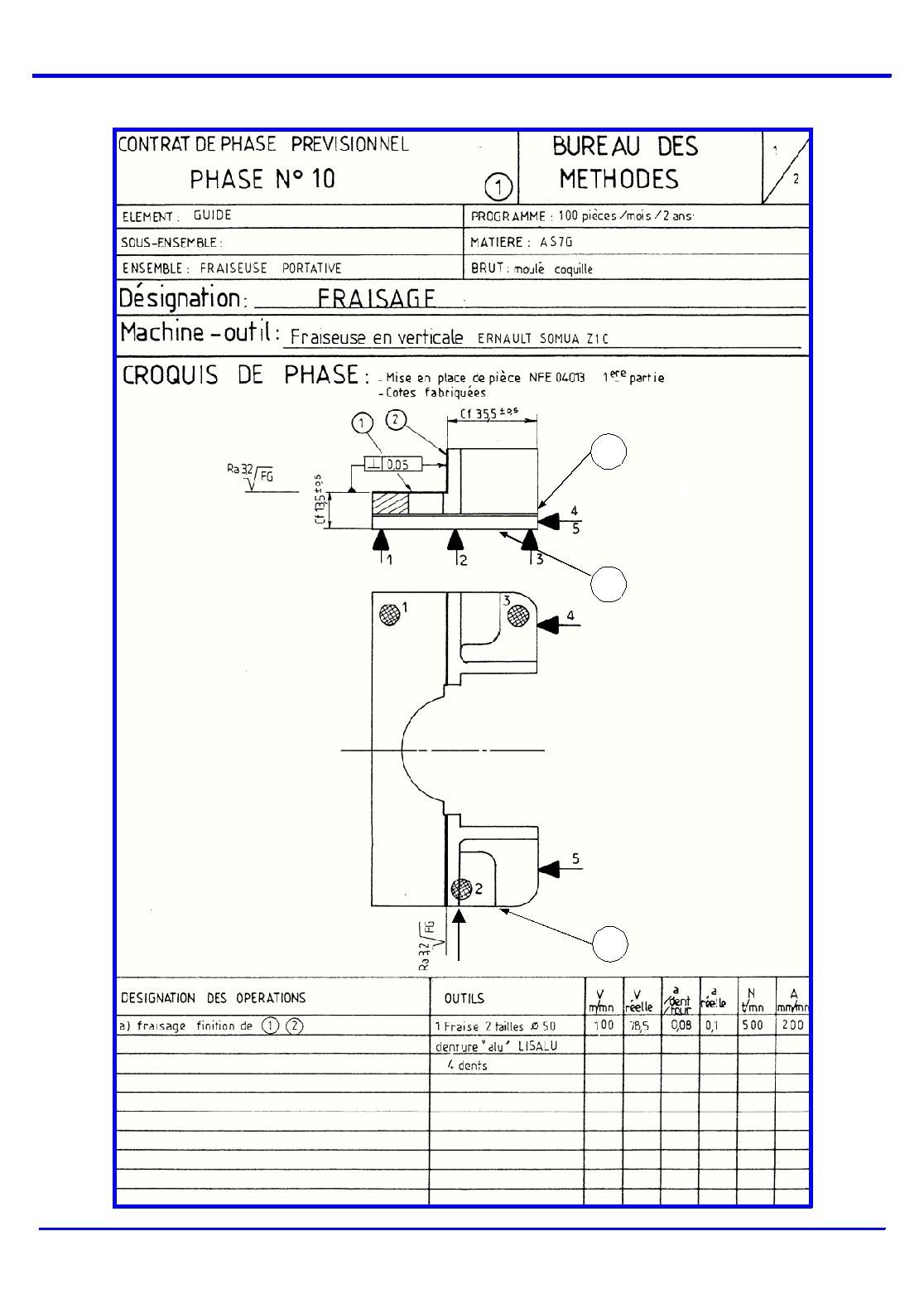

CONTRAT DE PHASE

3
4
5
6
pg_0007


Technique page 5 sur 7

TP Analyse d'un porte pièce dédié.doc

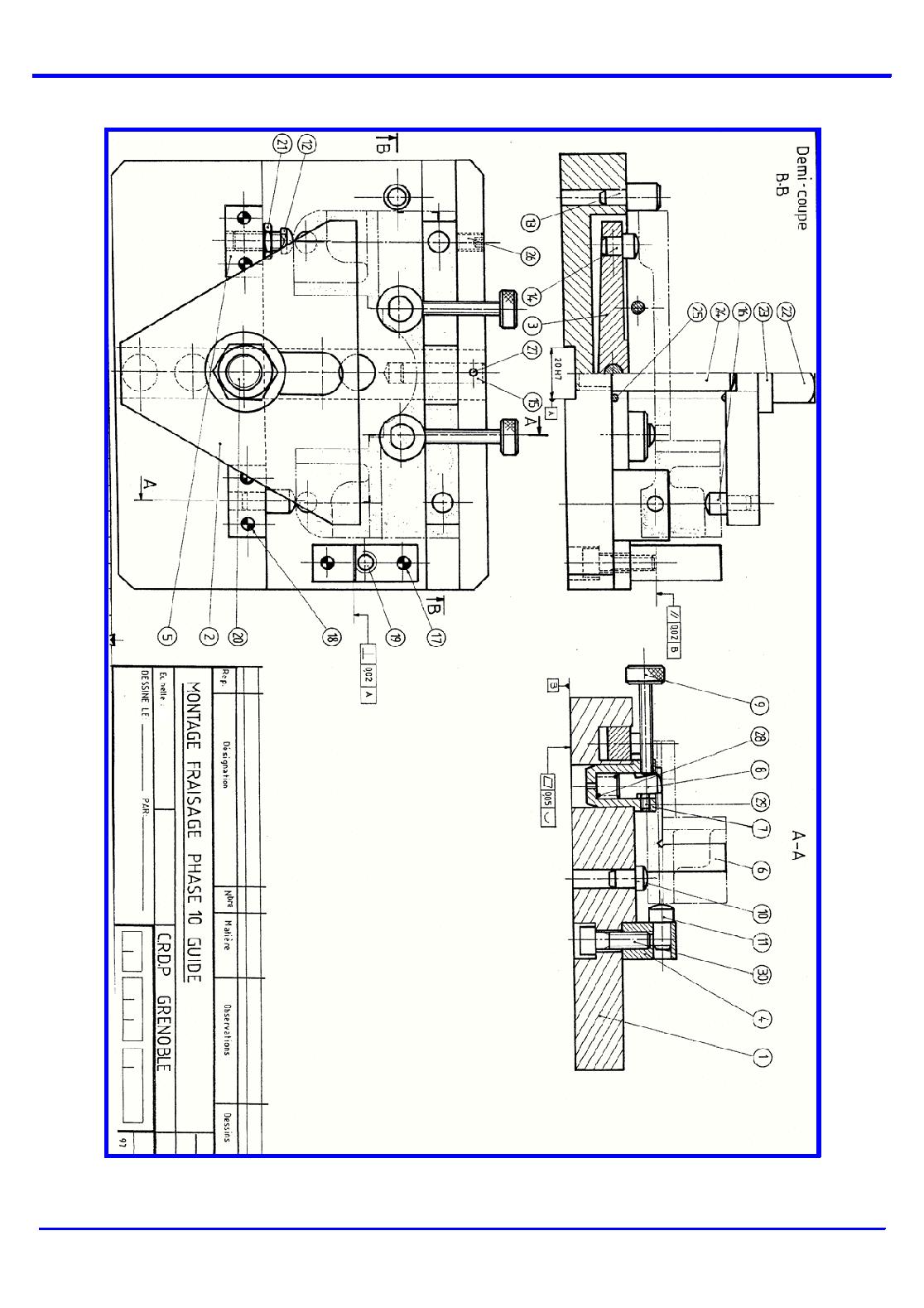

DESSIN DE DÉFINITION DU PORTE-PIÈCE

pg_0008


Technique page 6 sur 7

TP Analyse d'un porte pièce dédié.doc

NOMENCLATURE





30
VIS CHc M6 - 18
2


29
VIS Hc M4 – 6
2


28
RESSORT
2
XC 65
27
GOUPILLE MECANINDUS 3 – 20
1


26
VIS Hc M6 – 10
1


25
RESSORT
1
XC 65
24
APPUI DE BRIDE
1
XC 38       Trempé Revenu R90
23
RONDELLE CONCAVE
Ø
 14
1


22
ÉCROU Portée Sphérique M14
1


21
ÉCROU Hm M8
1


20
GOUJON
1
XC 38
19
VIS CHc M6 – 20
1


18
PIED DE POSITION
4
STUB        Piété au montage
17
PIED DE POSITION
2
STUB        Piété au montage
16
PIONS DE BRIDE
2
XC 38        Trempé Revenu R90
15
AXE
1
STUB
14
PIONS D APPUI
2
XC 38        Trempé Revenu R90
13
PION BUTÉE
1


12
PION FILETÉ
1
XC38        Trempé Revenu R90
11
PIONS ORIENTATION
1
XC38        Trempé Revenu R90
10
PIONS D APPUI
2
XC38        Trempé Revenu R90
9
VIS MOLETÉE
2
XC38
8
BORNE ANTI - VIBRATILE
2
XC38
7
CORPS Borne anti-vibratile
2
E26
6
GABARIT DE RÉGLAGE
1
XC38        Trempé Revenu R90
5
SUPPORT APPUI
1
E26
4
SUPPORT APPUI
1
E26
3
PALONNIER
1
XC38        Trempé Revenu R90
2
BRIDE
1
XC38
1
SEMELLE DE BASE
1
E26
Rep
Désignation
N
bre
       Matière              Observations
MONTAGE DE FRAISAGE
GUIDE PHASE 10

pg_0009


Technique page 7 sur 7

TP Analyse d'un porte pièce dédié.doc

NOTICE D’UTILISATION





MISE EN PLACE DU MONTAGE


Le montage est positionné sur la table de la machine à l'aide de lardons étagés.
Son maintien en position est assuré par deux vis Chc, dont les logements se trouvent dans
les lardons.

RÉGLAGE DE L’OUTIL


 le réglage de la fraise 2 tailles est assuré à l'aide du gabarit 6 et de deux cales de
dimensions prédéterminées.
 Le gabarit est rectifié à des cotes quelconques. La mesure de la distance des
surfaces d'appui des cales par rapport aux points d'appui de la pièce permettra la
détermination de l'épaisseur des cales de réglage.

MONTAGE - DÉMONTAGE DE LA PIÈCE


 vérifier que les deux bornes anti-vibratiles soient desserrées
 s'assurer de la position  arrière de la bride
 vérifier que la vis de blocage du palonnier vis 26 soit débloquée
 mettre la pièce en position dans le montage en s'assurant du bon contact sur les
points d'orientation et de butée
 amener la bride 2 en position avant
 effectuer un pré-serrage de la pièce
 bloquer les 2 bornes anti-vibratiles et la vis 26 du palonnier
 usinage de la pièce
 desserrer la pièce
 mettre la bride 2 en position arrière
 enlever la pièce
 nettoyer le montage

pg_0010
TGM
Sciences et Techniques Industrielles
Réponse page 1 sur 3
Productique Secteur Préparation


Génie Mécanique – Terminale




TP Analyse d'un porte pièce dédié.doc

TABLEAU 1

Pièce
Surface de reprise
N°
Forme
Nature
Montage
 nature de la surface
de contact
NATURE
DU
CONTACT
En considérant les dimensions
globales de la pièce, ce montage
peut être assimilé à une liaison :
Nature des
degrés de liberté
supprimés








































TABLEAU 2

Validation
Conséquence

La pièce occupera-t-elle une position unique ?



La pièce est-elle maintenue sur ses appuis ?



Le passage des outils est il possible pour les opérations devant être effectuées ?



La liaison montage-machine existe-t-elle ?



Les montages et démontages de la pièce sont-ils faciles ?



L’évacuation des copeaux est-elle possible ?


TABLEAU 3


X
Y
Z
DEC1



G59





NOM :


Prénom :


Classe :
Date :
pg_0011


Réponse page 2 sur 3

TP Analyse d'un porte pièce dédié.doc

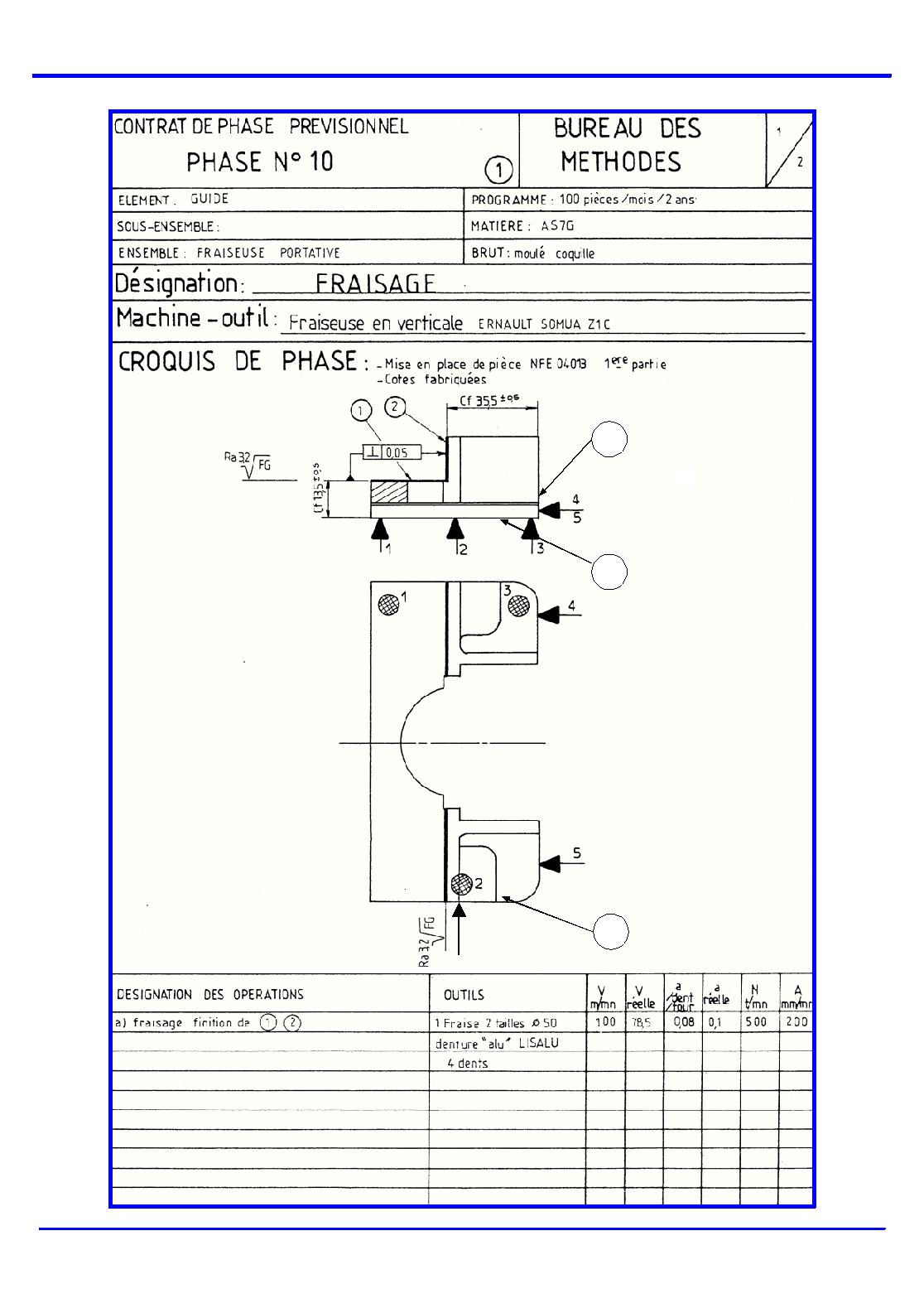

3
4
5
6
pg_0012

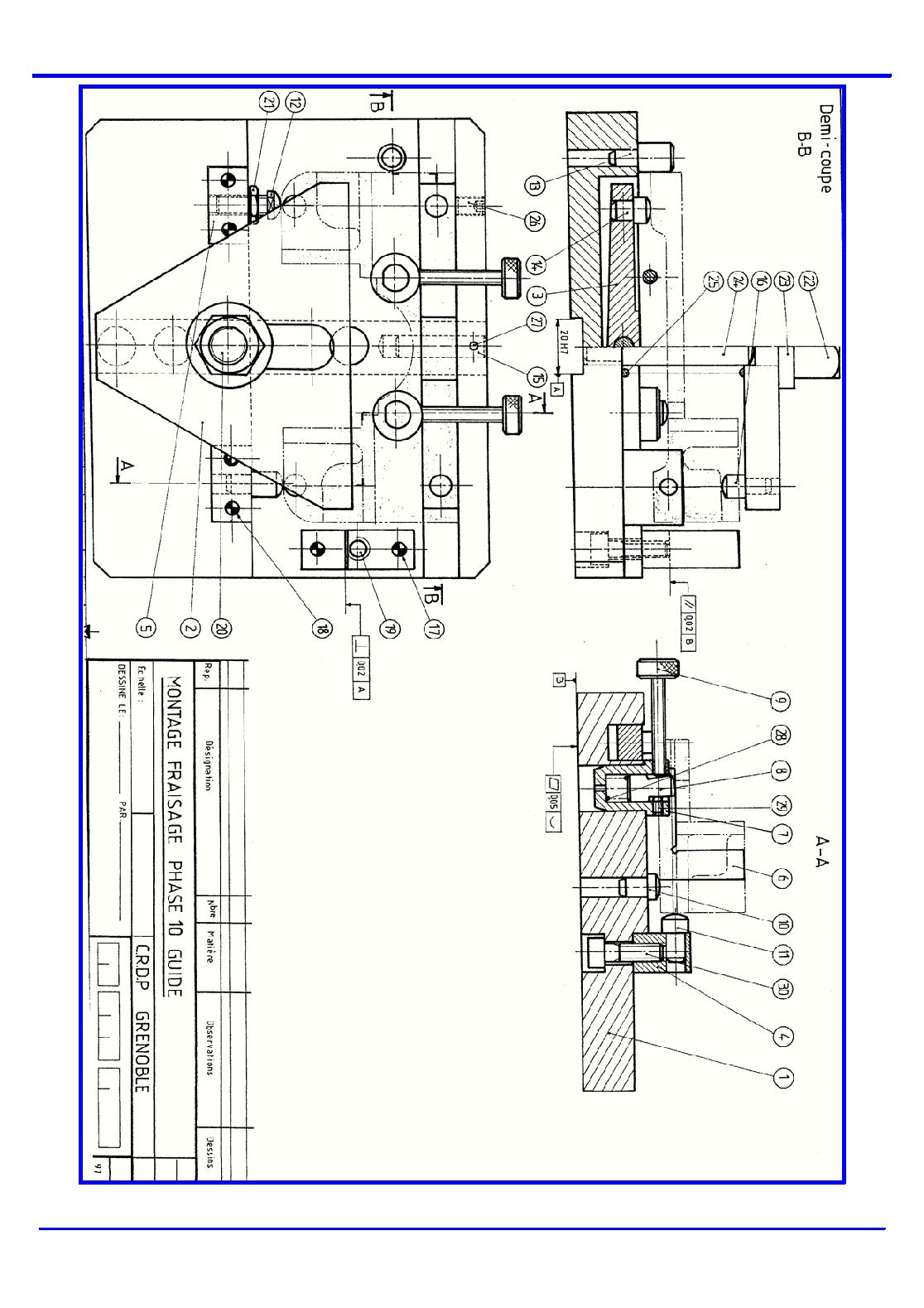

Réponse page 3 sur 3

TP Analyse d'un porte pièce dédié.doc
