Productique Secteur Production

Génie Mécanique – Terminale
a dresser
b percer
Ph10



TP Carte de controle.doc


CI n°1 – La démarche qualité

COMPÉTENCES TERMINALES ATTENDUES :


Dans le cadre d’une production définie, sur le site de production :

1-1 compléter et interpréter une carte de contrôle

En situation de production sur machine outil à commande numérique, l’usinage à
réaliser étant défini :

12-9 réaliser l’usinage dans les délais

12-10 apporter une correction sur une dimension d’outil ou sur un

décalage d’origine programme












Support d’activité
 :



Dossier technique

Dossier ressource

Tour à commande Numérique SOMAB 200 outillé

Micromètre digital 0-25


pg_0002
Pédagogique page 2 sur 4
TP Carte de controle.doc



TRAVAIL DEMANDÉ
M
ISE EN SITUATION :


Vous êtes technicien régleur sur machine à commande numérique. Vous êtes confronté à une
stabilisation rapide de la production. Pour cela vous devez vérifier tous les paramètres
nécessaires à un démarrage en production série.
Vous prendrez ensuite en main l’exécution du début de la production. Afin de placer le
processus sous contrôle.

Vous disposez  des éléments suivants :

un porte-pièce de type standard (mandrin + mors), réglé et mesuré ;

un ensemble d’outils dont les jauges sont
connues
 ;

un programme correspondant à la pièce que vous avez à usiner, déjà en mémoire dans le
DCN ;

1 lot de pièces déjà usinées (20 pièces) et 1 lot de pièces brutes (30 pièces) ;

un moyen de mesure : micromètre digital 0-25.

1.

INITIALISATION DE LA MACHINE :

(Voir dossier machine)



Mettre la machine sous tension

Appeler le professeur pour vérification



Effectuer la
P
rise d’
O
rigine
M
achine (programme auto)

 Préparer
 le DCN de la machine pour le téléchargement de programme.

 Préparer
 le logiciel EPB  (Voir dossier Logiciel EPB)
 Télécharger
 depuis le PC le programme
« Pion11 » =% 8410


2.

PRÉPARATION A L’USINAGE :


 Monter
 les mors doux Ø 15 ou vérifier leur montage


 Tester
 le programme
(Mode Test)
.





(Voir dossier machine)

 Simuler
 graphiquement le programme
(Mode Graphique)
.


3.

USINAGE A VIDE :


 Mettre
une pièce

d’essai
 en position
dans les mors. Assurez-vous que la pièce est
correctement en appui sur la butée de broche au moment du serrage.
 Sélectionner
le mode
SEQ
uentiel.




(Voir dossier machine)


Démarrer l’usinage en appuyant sur
DCY
.


EN PRÉSENCE DU PROFESSEUR.

Réaliser l’usinage
en TOUTE SÉCURITÉ.

(visualisation du DELTA pour chaque déplacement)

pg_0003
Pédagogique page 3 sur 4
TP Carte de controle.doc


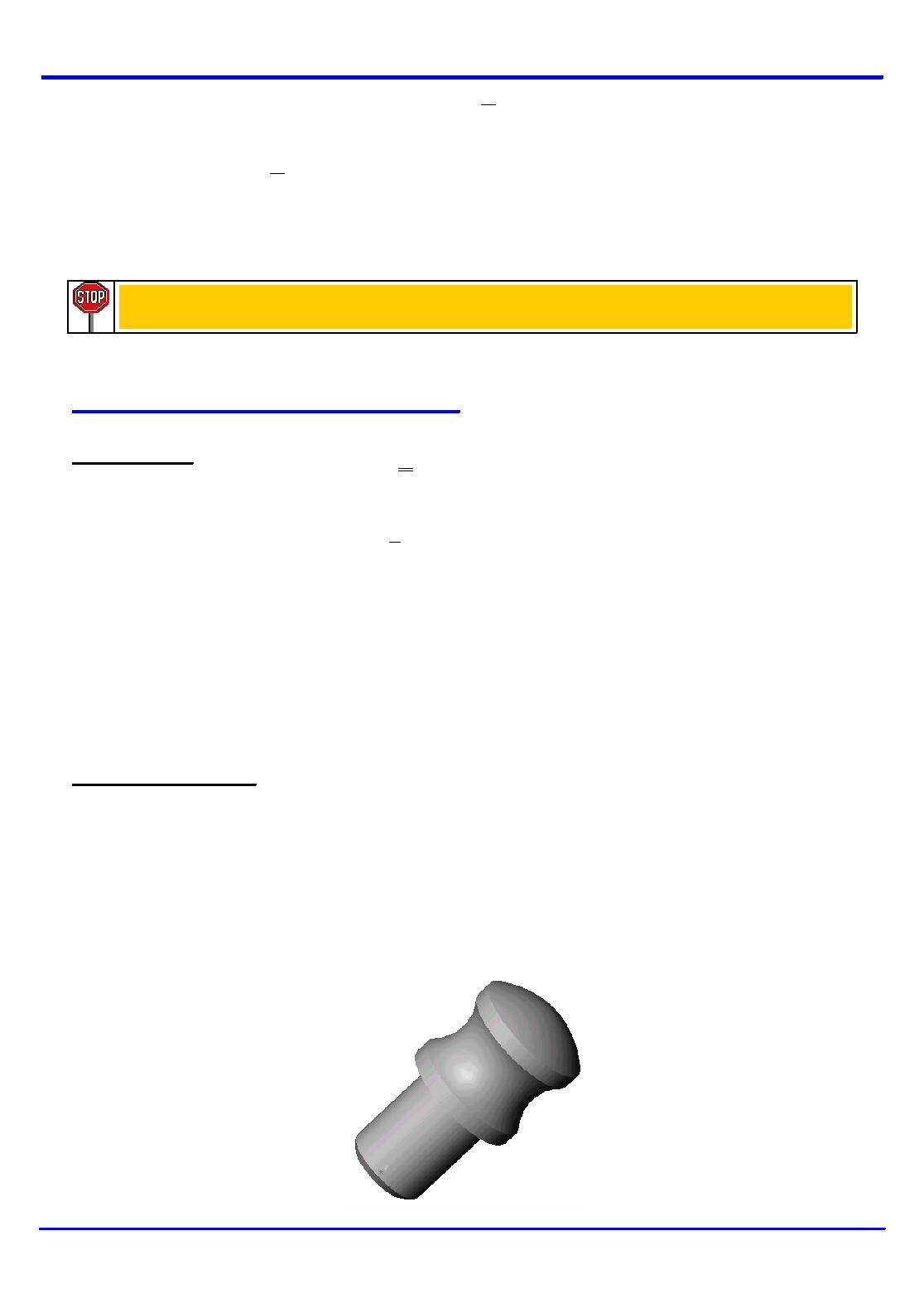

4.

USINAGE DE LA 1
ère
 PIÈCE :

 Mettre
une pièce
 en position
dans le porte-pièce. Assurez- vous du bon positionnement de la
pièce pendant le serrage.

Sélectionner le mode le mode
CONT
inu et le mode Graphique /
Tracé en cours d’usinage
.

Démarrer l’usinage en appuyant sur
DCY
.



Nettoyer soigneusement le porte-pièce et la pièce.

Démonter la pièce.
 Contrôler
 les côtes fabriquées.




(Voir Dossier Technikque)



Appeler le professeur pour vérification / réglage



5.

PRÉPARATION DE LA CARTE DE CONTRÔLE :


On désire surveiller le processus de fabrication par la mise en place d’un contrôle statistique par
échantillonnage par lot de 5 pièces

Il s’agit de vérifier la capabilité de la machine pour la cote fabriquée suivante :
Ø10
0-0.1
Pour ceci vous disposez d’un lot de 20 pièces déjà fabriqués

 Remplir
 l’en – tête de la carte :
ZONE 1




(Voir Dossier Ressources)


Noter les valeurs :
o
 de la spécification à contrôler

ZONE 2

o
  le nom des contrôleurs
o
 l’horodatage


Calculer pour chaque échantillon la moyenne (
X
) et l’étendue (R)
Reporter vos valeurs




ZONE 2


Choisir les échelles et tracer les limites en couleur
ZONE 3

o

X
: placer au centre du graphique la valeur calculée de et graduer de façon à utiliser
toute la zone graphique
o
 R : placer les limites de façon à utiliser

toute la zone graphique


 Reporter les points (
X
 ; R) pour chaque échantillon et les relier par des segments


6.

SUIVI DE PRODUCTION :


 Lancer
 la production sur la machine par échantillon de 5 pièces
 Numéroter
chaque pièce à partir de
 21
-(25 : 1
er
 lot)

 Mesurer
chaque pièce de l’échantillon et reporter sa valeur sur la
 carte  ZONE 3

pg_0004
Pédagogique page 4 sur 4
TP Carte de controle.doc



Calculer pour chaque échantillon la moyenne (
X
) et l’étendue (R)
Reporter vos valeurs







ZONE 2


 Reporter les points (
X
 ; R) pour chaque échantillon et les relier par des segments


Reproduire la même démarche pour les 5 échantillons suivants

Arrêter la production et ranger le poste de travail


Appeler le professeur pour vérification



7.

CALCULS & INTERPRÉTATION :


7-1/ Calculs

 Calculer
la moyenne des moyennes
X




(Voir Dossier Ressources)

Détailler vos calculs sur le dossier réponse
Reporter ensuite sur la carte de contrôle





ZONE 4
 Calculer
la moyenne des étendues
R




Reporter ensuite sur la carte de contrôle





ZONE 4

 Calculer les différentes limites



(Voir Dossier Ressources)

o
 Inférieures et supérieures de contrôle LCI (j) et LCS(j)
o
 Inférieures et supérieures de contrôle LSI(j)et LSS(j)i
Reporter ensuite sur la carte de contrôle





ZONE 4



7-2/ Interprétation

A l’aide du dossier Ressources vous devez interpréter la carte de contrôle en
répondant aux questions du dossier Réponse

 Conclure
sur la capabilité du processus



(Voir Dossier Ressources)






pg_0005
TGM
Sciences et Techniques Industrielles
Technique page 1 sur 2
Productique Secteur Production


Génie Mécanique – Terminale



TP Carte de controle.doc


 CONTENU



-
Contrat de phase
Pion de Solitaire Ph10 :



Technique page 2 sur 2



pg_0006


Technique page 2 sur 2

TP Carte de controle.doc

13
-0,2
0
1 à 45°
29,5
0
+0,3
1
4
5
3
2
Ebauche profil
Finition profil

Outil à charioter/dresser
SCLC 1212
Outil à charioter
SDJC 1212
180  Vcc  0.2    2
200  Vcc 0.15  1
OP
CONTRAT DE PHASE
PREVISIONNEL
Phase N°
Pièce : Pion
Matière : EN-Aw 2017
15
Programme : % 8410
Date : 07/01/02
PREPARATION
DU
TRAVAIL
Nom : Tle GM
Désignation : TOURNAGE
Machine-outil : Tour à commande numérique SOMAB 200
Ensemble : Jeu de solitaire
Désignation des opérations
Outils
Vc
m/mn
Nfan
tr/mnmm/trmm
10

pg_0007
TGM
Sciences et Techniques Industrielles
Ressource page 1 sur 6
Productique Secteur Production


Génie Mécanique – Terminale



TP Carte de controle.doc


 C
ONTENU




La méthode SPC

Analyse de la carte des moyennes

Analyse de la carte des étendues




2 / 6

5 / 6

6 / 6

pg_0008


Ressource page 2 sur 6

TP Carte de controle.doc

LA MÉTHODE S.P.C. (STATISTICAL PROCESS CONTROL)

OBJECTIF DES CARTES DE CONTRÔLE

Le suivi et la maîtrise des dispersions disposent donc d’un outil : les cartes de contrôle.

Elles permettent d’avoir une image du déroulement du processus de fabrication et d’intervenir rapidement et à bon
escient sur celui-ci.

LES CARTES DE CONTRÔLE PAR MESURE

Pour suivre l’évolution du procédé, des prélèvements d’échantillons sont effectués toutes les heures (5 pièces par
exemple).
Pour chaque échantillon, la moyenne et l’étendue sont calculées sur la caractéristique à contrôler.
Ces valeurs sont portées sur un graphique.
Au fur et à mesure qu’elle se remplit, la carte de contrôle permet la visualisation  de l’évolution du processus.

A partir de la valeur moyenne sont définis les différentes limites :
- les limites inférieures et supérieures de contrôle : LCI (  ) et LCS (  )
- les limites inférieures et supérieures de surveillance LSI (  ) et LSS (  )

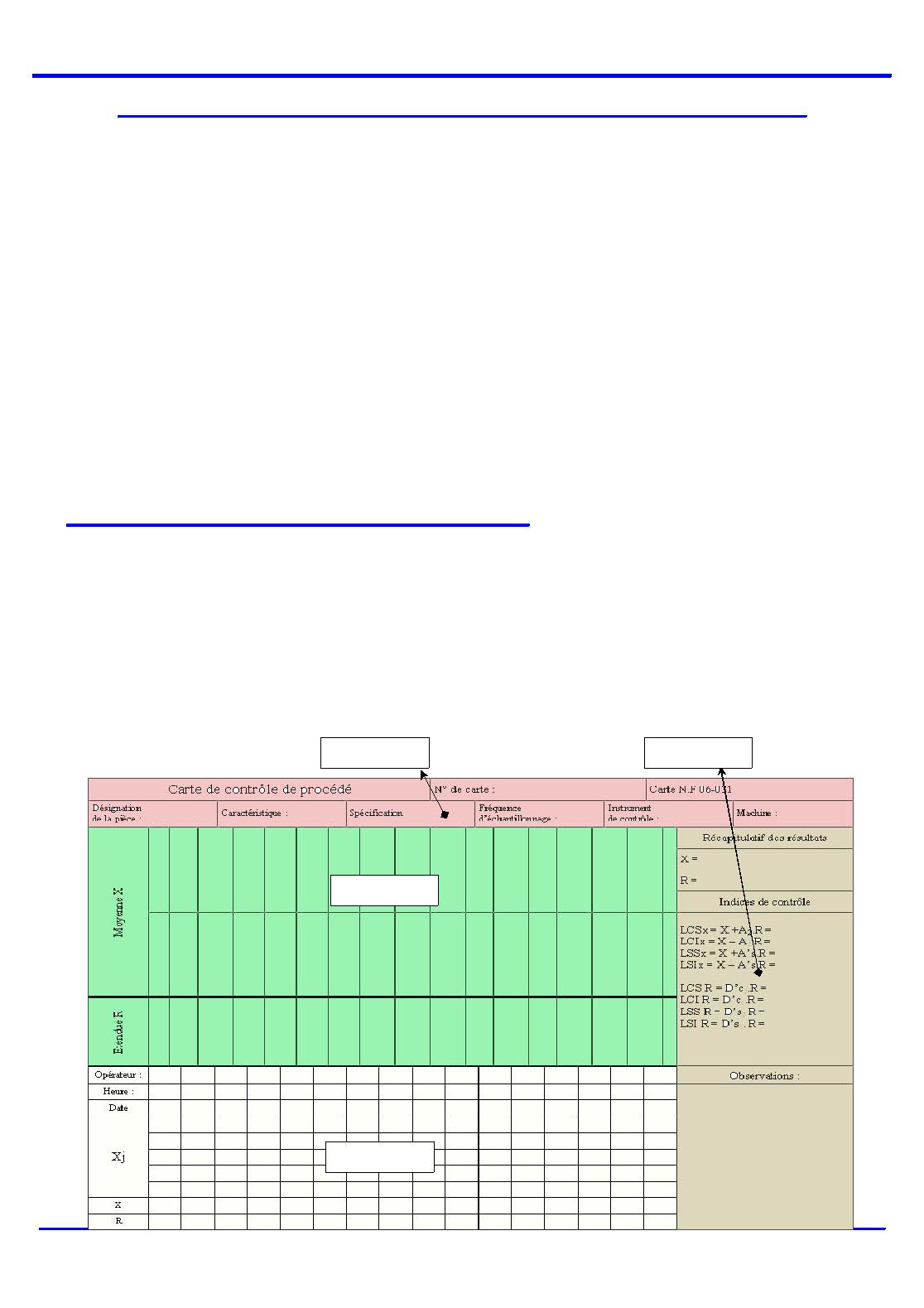

DESCRIPTIF D’’ UNE  CARTE DE CONTRÔLE

La carte de contrôle est constituée de 4 zones principales :
ZONE 1 : Un en-tête d’identification (identification des pièces, du poste, de l’opérateur, du moyen de
mesurage…).
ZONE 2 : D’un tableau de relevé des valeurs mesurées sur les pièces de l’échantillon
ZONE 3 : D’une zone graphique comportant les limites de décision.
ZONE 4 : D’une zone de calcul divers ( x – R – LSCx…..).



























ZONE 1
ZONE 2
ZONE 3
ZONE 4
pg_0009


Ressource page 3 sur 6

TP Carte de controle.doc


Nous avons vu que pour pouvoir surveiller un processus, il faut contrôler à la fois, la carte des moyennes et la carte
des étendues.

LA MOYENNE : notée X
Il s’agit simplement de la moyenne arithmétique des valeurs mesurées. Par rapport à une cote visée et à un intervalle
de tolérance
, elle exprime la position des dimensions produites.


L’ETENDUE : notée R
Il s’agit de l’écart ente la plus grande et la plus petite dimension de l’échantillon.
Elle traduit la
grandeur de la zone de fabrication du processus.


LES LIMITES :
Des limites sont tracées et calculées à l’avance sur cette carte :
- LCS =
 Limite Supérieure de contrôle
- LCI =
 Limite Inférieure de contrôle
- LSS = :
 Limite Supérieure de Surveillance
- LSI = :
Limite Inférieure de Surveillance


ÉTABLIR UNE CARTE DE CONTRÔLE


Exemple de production

N° PIÈCE
N° ÉCHANTILLON
1
2
3
4
5
1
19,91 19,93 19,96
19,93 19,94
2
19,90 19,93
19,91
19,92 19,92
3
19,93 19,91
19,96
19,90 19,97
4
19,96 19,94 19,96
19,91 19,93

- Calculer pour chaque échantillon sa moyenne (
X
) et son étendue ( R ).

R = dimension maxi échantillon - dimension mini échantillon
- Calculer la moyenne des moyennes (
X
) et la moyenne des étendues (
R
).

X
 = 19,936
R
 = 0,047

- A l’aide du tableau des valeurs des constantes A’c et A’s ci-dessous, déterminer les moyennes des coefficients : A’c et
A’s.

Effectif de chaque échantillon

A’c

A’s
2
1,937
0,229
3
1,054
0,668
4
0,750
0,476
5
0,594
0,377
6
0,498
0,316
7
0,432
0,274
8
0,384
0,244
9
0,347
0,220
10
0,317
0,202
CARTE DE CONTROLE
3/5
pg_0010


Ressource page 4 sur 6

TP Carte de controle.doc


A’c =
0,594

A’s =
0,377


- Calculer les différentes limites de la carte de la moyenne.

-
La limite supérieure de contrôle :

LCS x =
X
 + ( A’c *
R
 )
= 19,931 + ( 0,594 * 0,047 )  = 19,959


-
La limite inférieure de contrôle :

LCI x =
X
 - ( A’c *
R
 )
= 19,931 - ( 0,594 * 0,047 )  = 19,903


-
La limite supérieure de surveillance :

LSS x =
X
 + ( A’s *
R
)
= 19,931 + ( 0,377 * 0,047 ) = 19,949


-
La limite inférieure de surveillance :

LSI x =
X
 - ( A’s *
R
)
= 19,931 - ( 0,377 * 0,047 ) = 19,913


- A l’aide du tableau des valeurs des constantes D’c et D’s ci-dessous, déterminer les moyennes des coefficients : D’c
et D’s.

Effectif de chaque
échantillon
D’c
D’s
2
4,12
2,81
3
2,99
2,17
4
2,58
1,93
5
2,36
1,81
6
2,22
1,72
7
2,12
1,66
8
2,04
1,62
9
1,99
1,58
10
1,94
1,56

D’c =
2,36

D’s =
1,81


- Calculer les limites de la carte de contrôle de l’étendue :

-
La limite supérieure de contrôle :

LCS
R
 = D’c *
R

 = 2,36 * 0,047 = 0,11


-
La limite supérieure de surveillance :

LSS
R
= D’s *
R

 = 1,81 * 0,047
 = 0,08


- De même pour les limites inférieures.
pg_0011


Ressource page 5 sur 6

TP Carte de controle.doc


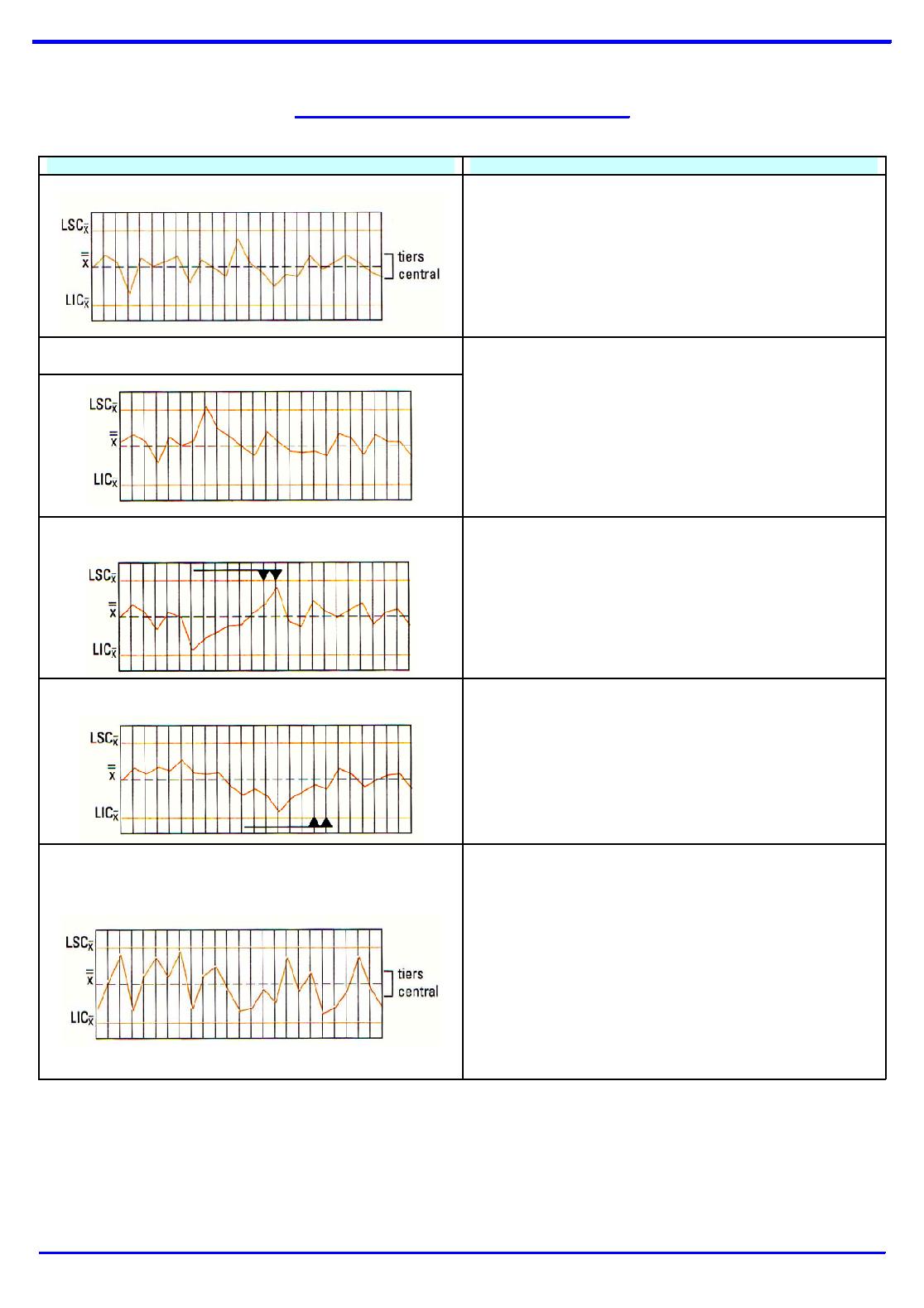

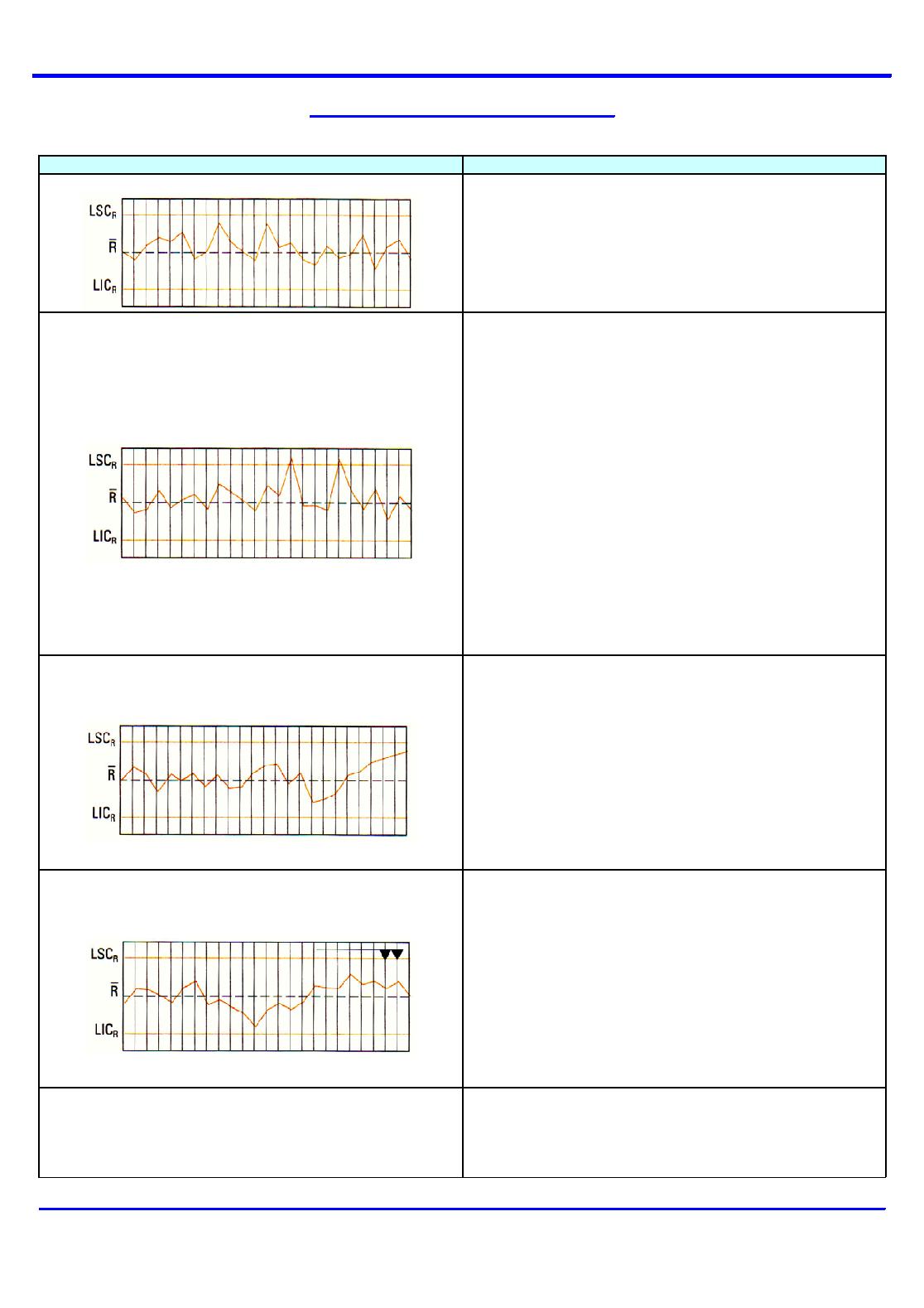

ANALYSE DE LA MOYENNE



Allure du graphique des moyennes
Interprétation
Procédé sous contrôle

Le procédé est sous contrôle statistique.
Le graphique est normal.
Règles :
- 2/3 des points sont situés dans le tiers central,
- 1/3 des points sont situés dans les 2/3 extérieurs.
Procédé non sous contrôle
(un point au-delà des limites de contrôle)

Le procédé n’est pas sous contrôle statistique.
La présence d’un ou plusieurs points au-delà de l’une ou
l’autre des limites de contrôle constitue une preuve de la
présence de causes assignables en ce ou ces points.
C’est le signal déclenchant une analyse immédiate.
On peut l’interpréter ainsi :
- la LC ou le point est faux ;
- le procédé « a glissé » (incident isolé) ;
- le système de mesure a changé (voir journal de
bord).
Procédé non sous contrôle
(longues séries en augmentation)

La présence de tendances inhabituelles peut constituer
une preuve de changement de capabilité.
Lorsque l’on observe :
- 7 points consécutifs d’un même côté de la
moyenne,
- 7 intervalles consécutifs en augmentation ou
diminution régulière,
c’est le signe qu’une dérive ou une tendance a commencé
dans le procédé.
Procédé non sous contrôle
(longues séries au-dessus et au-dessous de la moyenne)

On marquera le point déclenchant la décision (). Il est
parfois utile de souligner la série depuis sont début
jusqu’au point de décision ().
On interprète ainsi :
- la moyenne du procédé a changé et peut être
encore en cours de changement ;
- le système de mesure a changé (voir journal de
bord).
Procédé non sous contrôle
(points trop rapprochés des limites de contrôle)

Répartition inhabituelle de points :
•
 (cas de la figure) moins des 2/3 des points sont dans le
tiers central, on vérifiera :
- qu’il n’y a pas d’erreurs de calcul dans les LC ou
dans le tracé ;
- l’absence de plusieurs méthodes
d’échantillonage ;
•
 plus de 2/3 des points sont dans le tiers central, on
vérifiera :
- qu’il n’y a pas d’erreurs de calcul ou de tracé ;
- l’absence de plusieurs méthodes
d’échantillonage ;
- que les données ont été corrigées ou modifiées.

pg_0012


Ressource page 6 sur 6

TP Carte de controle.doc

ANALYSE DE L’ÉTENDUE



Allure du graphique des étendues
Interprétation
Procédé sous contrôle

Le procédé est sous contrôle statistique.
Le graphique est normal.
Procédé non sous contrôle
(un point au-delà des limites de contrôle)

Procédé non sous contrôle statistique.
La présence d’un ou plusieurs points au-delà de l’une ou
l’autre des limites de contrôle constitue une preuve
évidente d’absence de contrôle en ce ou ces points.
D’autre part une cause assignable est responsable de la
valeur extrême observée et ceci doit déclencher le signal
d’analyse immédiate de l’opération pour rechercher cette
cause. Cela conduit à une action corrective.
On interprète de la façon suivante :
•
 un point au-dessus de LSC indique :
- une erreur de calcul ou de tracé ;
- une variabilité pièce par pièce, ce peut être une
augmentation de R de la population ou une
aggravation ;
•
 un point en dessous de LIC indique :
- une erreur de calcul ou de tracé ;
- une diminution de R de la population
(amélioration) ;
- un changement du système de mesure.
Procédé non sous contrôle
(longues séries montantes)

La présence de tendances inhabituelles peut constituer
une preuve de contrôle ou de changement dans la
dispersion du procédé. Cla peut constituer le premier
avertissement de conditions défavorables qu’il faudra
corriger rapidement.
Lorsque l’on observe :
- des points consécutifs d’un même côté de la
moyenne,
- des intervalles consécutifs en augmentation ou
diminution régulière,
c’est le signe qu’un glissement ou une tendance
commence.
Procédé non sous contrôle
(longues séries au-dessus et au-dessous de l’étendue moyenne)


On marquera le point déclenchant la décision. Il est parfois
utile de souligner la série depuis sont début jusqu’au point
de décision ().
On interprète ainsi :
•
 une série supérieure à R ou croissante :
- mauvais fonctionnement du matériel ;
- lot de matière moins uniforme ;
- changement du système de mesure ;
•
 une série en dessous de R ou décroissante :
- dispersion plus faible (condition favorable) ;
- changement du système de mesure.

Procédé non sous contrôle
Le procédé est sous contrôle statistique.
Le graphique est normal.
Règles :
- 2/3 des points sont situés dans le tiers central,
- 1/3 des points sont situés dans les 2/3 extérieurs.

pg_0013
TGM
Sciences et Techniques Industrielles
Réponse page 1 sur 2
Productique Secteur Préparation


Génie Mécanique – Terminale



TP Carte de controle.doc

7-1/ Détail des Calculs

 Calculer
la moyenne des moyennes
X






 Calculer
la moyenne des étendues
R







 Calculer
les différentes limites













7-2/ Interprétation







(Voir Dossier Ressources)

 Observations
sur la carte des étendues
 :
(problème supposé, heure…etc..)






Observations
sur la carte des moyennes (problème supposé, heure…etc..)






 Donner
votre interprétation d’après vos observations ci desus






 Le processus est – il bien réglé ?

La machine est elle capable de tenir cette côte en production stabilisée ?



NOM :


Prénom :


Classe :
Date :
pg_0014

TP Carte de controle.doc



Carte de contrôle de procédé
N° de carte : 1
Carte N.F 06-031
Désignation de la pièce :
pion de solitaire ph10
Caractéristique : diamètre
Spécification :
Fréquence
d’échantillonnage :

Instrument
de contrôle :
Machine : Tour CN
Récapitulatif des
résultats
X
 =

R
 =



















Indices de contrôle




































LCS x =
LCI x =
LSS x =
LSI x =

LCS
 R
 =
LCI
R
 =
LSS
R
 =
LSI
R
 =
Opérateur :
















Observations :
Heure :
















Date
















































































Xj
















X

















R

















pg_0015

TP Carte de controle.doc
