TGM
Pédagogique page 1 sur 2

 Retour
Sciences et Techniques Industrielles
Productique Secteur Expérimentation
Génie Mécanique - Terminale




 En version PDF

TP Contrôle d'une perpendicularité et parallélisme.doc



CI n°4
 : Fonction Mesure et contrôle

COMPÉTENCES TERMINALES ATTENDUES :


Une mesure (paramètre intrinsèque ou de situation) étant parfaitement définie, en
possession de moyens techniques de mesurage traditionnel :

6-1 effectuer la mesure

6-2 interpréter le résultat









Support d’activité
 :



Dossier technique

1 pièce : mors mobile de l’étau de table

Dossier ressource

Les moyens nécessaires à la mesure des spécifications


pg_0002
Pédagogique page 2 sur 2

TP Contrôle d'une perpendicularité et parallélisme.doc

Problématique
 :
Vérifier, contrôler la conformité d’un produit (voir dossier technique).

TRAVAIL DEMANDÉ

 Préparer
 votre compte-rendu de TP.

1 - ÉTUDE DE LA SPÉCIFICATION DE PERPENDICULARITÉ :


(Voir dossier technique)

 Remplir
 la fiche d’analyse d’une spécification (voir exemple dans le dossier ressource).
(3 points)
 Utiliser
 une métrologie au marbre (voir GTP) pour mesurer la perpendicularité sur la
pièce.
Faire
 un schéma explicite pour préciser votre manipulation.
 (2 points)

2 - ÉTUDE DE LA SPÉCIFICATION DE PARALLÉLISME :


(Voir dossier technique)

 Remplir
 la fiche d’analyse d’une spécification (voir exemple dans le dossier ressource).
(3 points)
 Utiliser
 une métrologie au marbre (voir GTP) pour mesurer le parallélisme sur la pièce.
Faire
 un schéma explicite pour préciser votre manipulation.
 (2 points)



TOTAL TP sur 10 points
pg_0003
TGM

Sciences et Techniques Industrielles
Technique page 1 sur 1
Productique Secteur Expérimentation


Génie Mécanique – Terminale



TP Contrôle d'une perpendicularité et parallélisme.doc

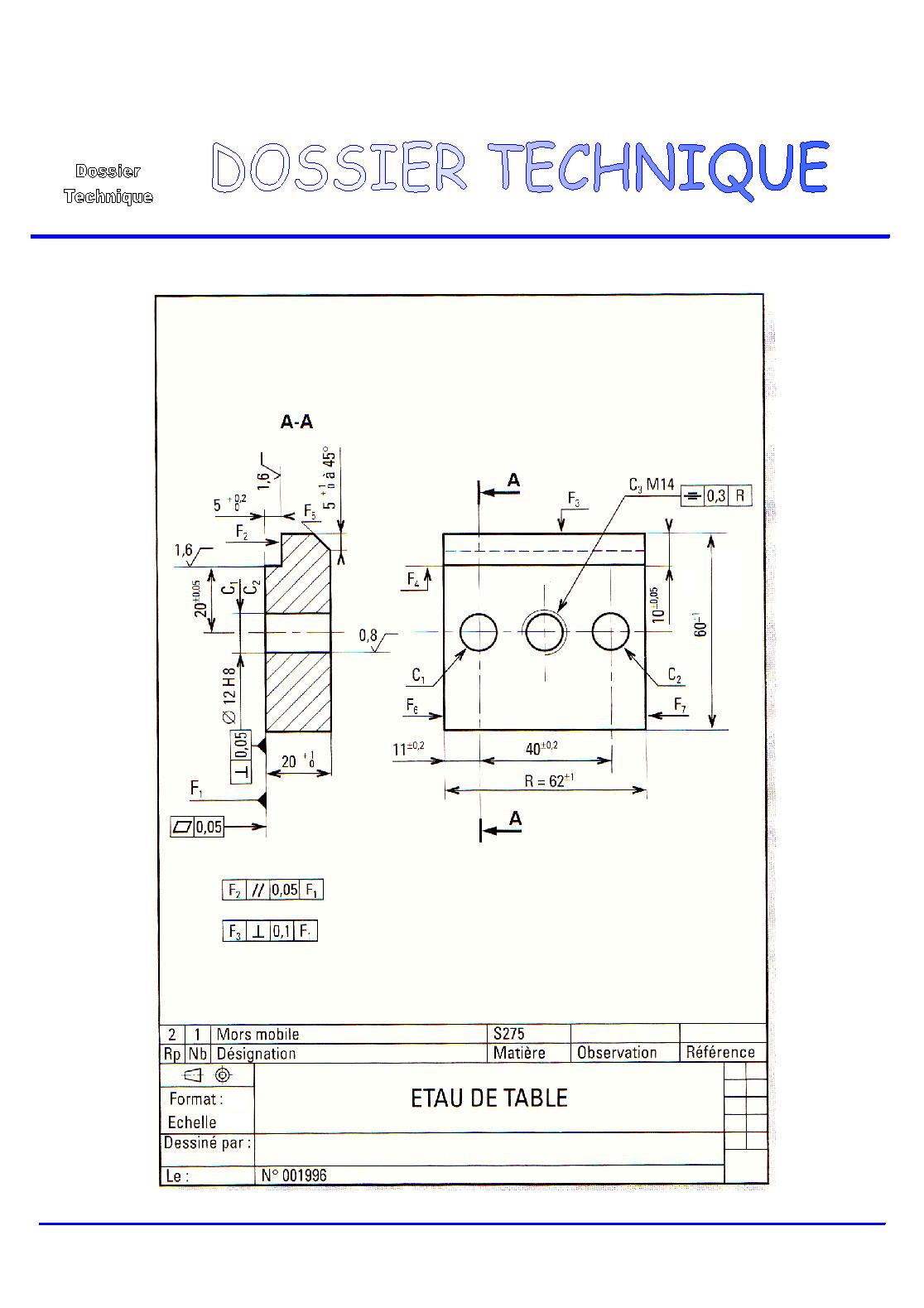

DESSIN DE DÉFINITION :
}
Spécifications à étudier
pg_0004
TGM

Sciences et Techniques Industrielles
Ressources page 1 sur 1
Productique Secteur Expérimentation


Génie Mécanique – Terminale



TP Contrôle d'une perpendicularité et parallélisme.doc

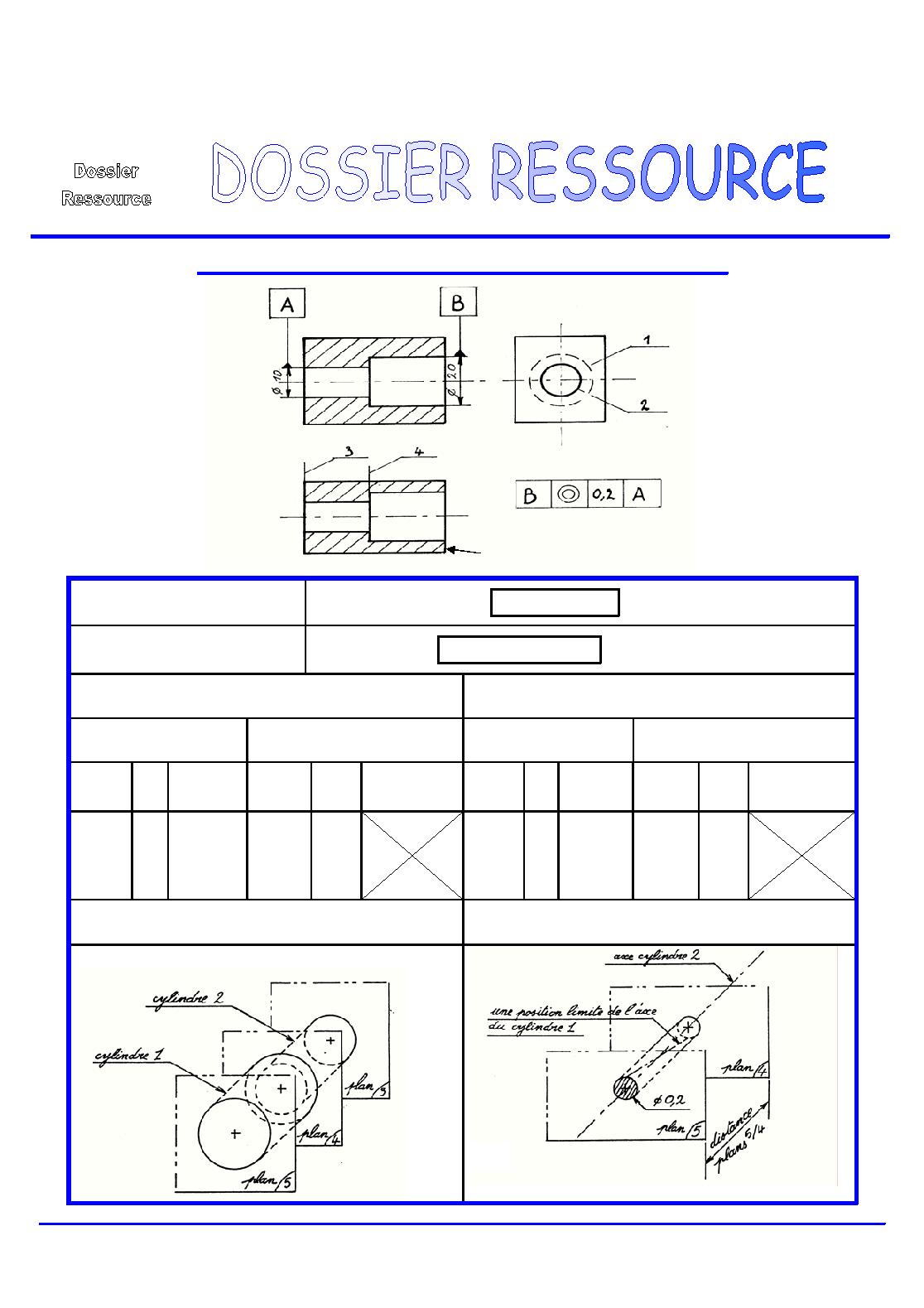

EXEMPLE D’ANALYSE DE SPÉCIFICATION :















Nature de la spécification
Dimensionnelle  -  Géométrique
(entourer la bonne réponse)

Type de la spécification
Intrinsèque - Situation relative
(entourer la bonne réponse)

SURFACE DE RÉFÉRENCE
SURFACE SPÉCIFIÉE
De définition
Théorique associée
De définition
Théorique associée
Nature N° Surfaces
limites Nature Nom
donné
Élément
géométrique
caractéristique
Nature N° Surfaces
limites Nature Nom
donné
Élément
géométrique
caractéristique
Cylindre
Ø10
2 Plan 3
Plan 5 droite DR 2

Cylindre
Ø20
1 Plan 4
Plan 5 droite DR 1

REPRÉSENTATION DE LA  ZONE DE TOLÉRANCE ET
DES POSITIONS LIMITES

REPRÉSENTATION DU MODÈLE GÉOM
É
TRIQUE
SPÉCIFIÉ




5
pg_0005
TGM
Sciences et Techniques Industrielles
Réponse page 1 sur 1
Productique Secteur Expérimentation


Génie Mécanique – Terminale

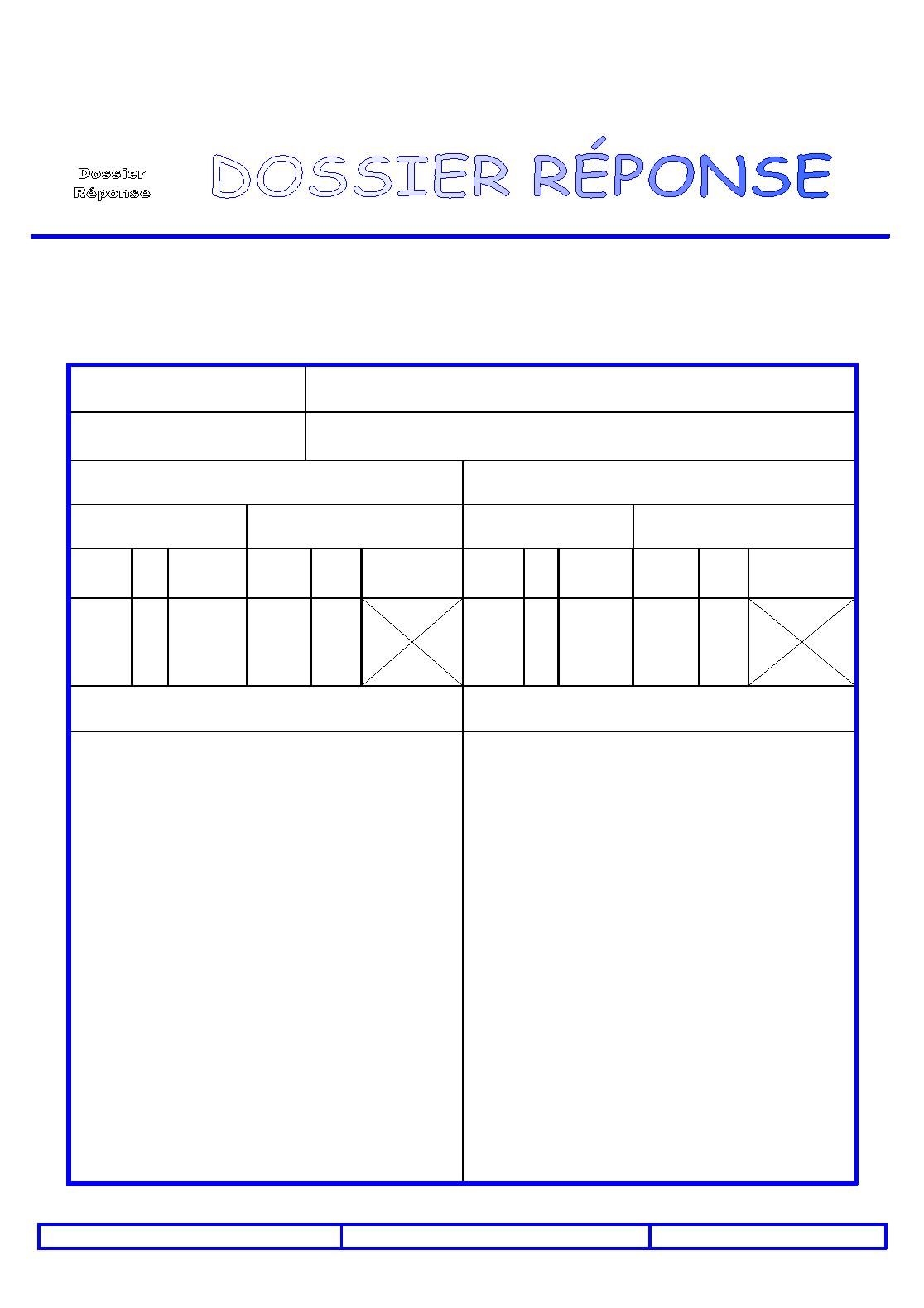

NOM :
Prénom :
Classe :


FICHE D’ANALYSE D’UNE SPÉCIFICATION :

Nature de la spécification
Dimensionnelle  -  Géométrique
(entourer la bonne réponse)

Type de la spécification
Intrinsèque - Situation relative
(entourer la bonne réponse)

SURFACE DE RÉFÉRENCE
SURFACE SPÉCIFIÉE
De définition
Théorique associée
De définition
Théorique associée
Nature N° Surfaces
limites Nature Nom
donné
Élément
géométrique
caractéristique
Nature N° Surfaces
limites Nature Nom
donné
Élément
géométrique
caractéristique












REPRÉSENTATION DE LA  ZONE DE TOLÉRANCE ET
DES POSITIONS LIMITES

REPRÉSENTATION DU MODÈLE GÉOMÉTRIQUE
SPÉCIFIÉ
