TGM
Sciences et Techniques Industrielles
Pédagogique page 1 sur 2
Productique Secteur Préparation
 Retour TP productique
Génie Mécanique – Terminale

 En version PDF

TP Eficn fraisage.doc


CI n°5
 : Fonction Préparation

COMPÉTENCE TERMINALE ATTENDUE :


En possession d'un contrat de phase et des informations techniques complémentaires
nécessaires :

8-2 : mettre en oeuvre un logiciel d'assistance à la
programmation et réaliser un programme.




Support d’activité
 :



Dossier technique

Dossier ressource

Pièces modélisées sous solidworks

Logiciel Eficn



pg_0002
Pédagogique page 2 sur 2
TP Eficn fraisage.doc

Problématique
 : élaborer un programme iso.

TRAVAIL DEMANDÉ

1 – ÉTUDE DE LA PHASE 10 :




(voir dossier technique)


Vous disposez :

- de la modélisation sous solidworks de la pièce (embase ESR),
- du TP ressource détaillé sur l’utilisation du logiciel Eficn en fraisage.

On vous demande de :

- réaliser le programme CN correspondant au contrat de phase de l’embase ESR en phase 10.

Rem : pensez à sauvegarder régulièrement votre travail.

FAIRE VALIDER VOTRE TRAVAIL PAR LE PROFESSEUR

- Imprimer votre programme CN

2 – ÉTUDE DE LA PHASE 20 :



(voir dossier technique)


On vous demande de :

- réaliser le programme CN correspondant au contrat de phase de l’embase ESR en phase 20.

Rem : pensez à sauvegarder régulièrement votre travail.


FAIRE VALIDER VOTRE TRAVAIL PAR LE PROFESSEUR

- Imprimer votre programme CN




pg_0003
TGM
Sciences et Techniques Industrielles
Technique page 1 sur 3
Productique Secteur Préparation


Génie Mécanique – Terminale



TP Eficn fraisage.doc


 CONTENU



- Contrat de phase de l’embase ESR phase 10

- Contrat de phase de l’embase ESR phase 20


Technique page 2 sur 3

Technique page 3 sur 3

pg_0004


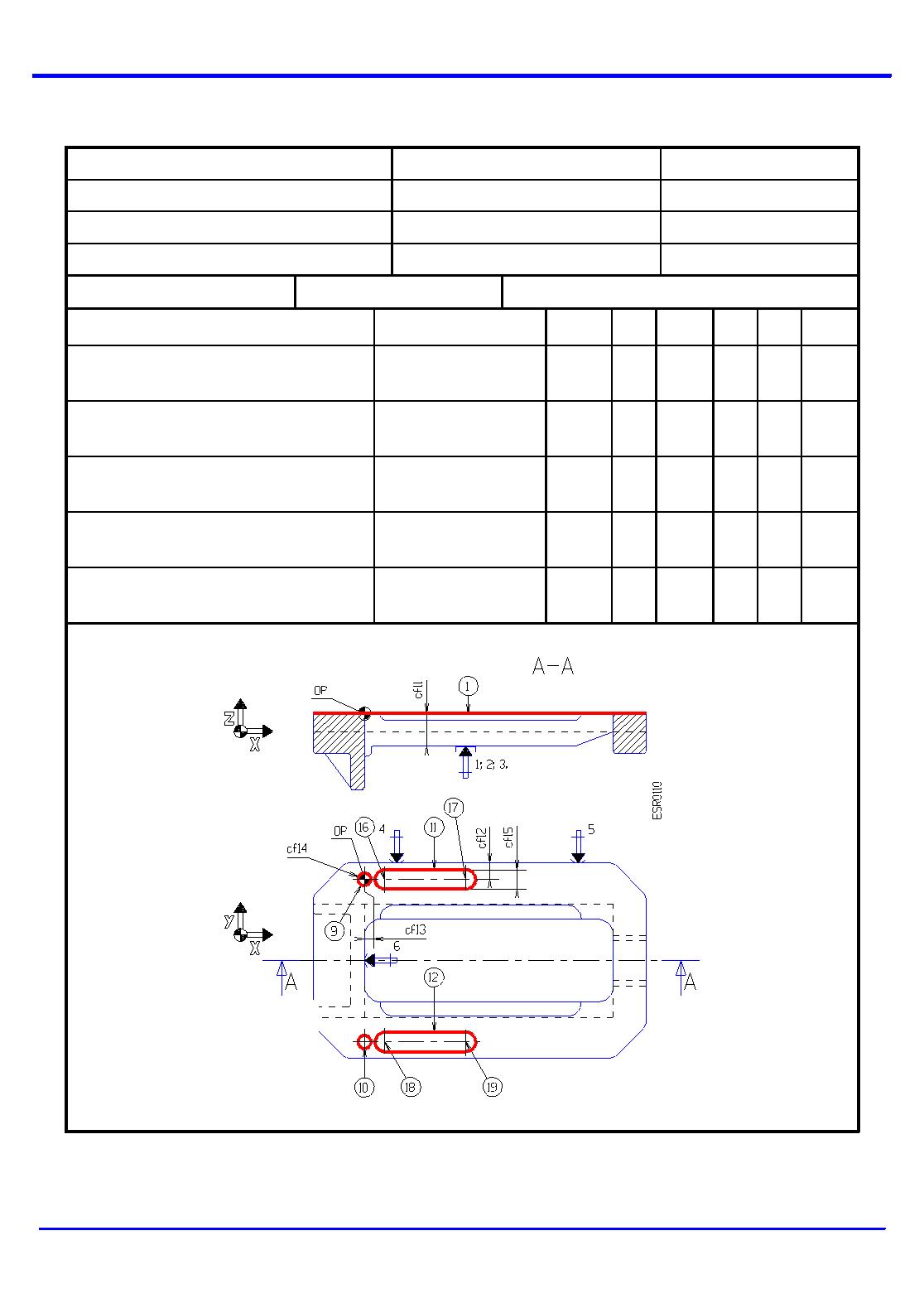

Technique page 2 sur 3

TP Eficn fraisage.doc



Mise à jour le :
Établi par : FL
Section :

Ensemble :ÉTAU A SERRAGE RAPIDE     Cadence :
Désignation de la phase

S/ensemble :
Matière : A-U5GT
 FRAISAGE
Élément: Embase
Porte-pièce :ESR01V10M
Phase n° :
 10

Programme : % 6021
Fichier : ESR01V10
Machine :

 CUV CINCINNATI (CU-2)

Désignation des opérations

Outils

T. D

Vc

m/min
n

tr/min
f

mm/t
fz

mm/dt
Vf
mm/min
a: Surfacer 1 en finition
cf11= 20 ± 0.3
Fraise carbure Ø 50        1 . 21  2400
      600
b: Pointer
9, 10, 16, 17, 18, 19.

cf12= 10 ±0.8; cf13= 0 ± 0.5
Pointeur Ø 10
2 . 22   3000
      300
c: Percer ébauche
 9, 10, 16, 17, 18, 19.
cf14E= 7.5 (+0.5; 0)
Foret Ø 7.8
coupe AL
3 . 23   2500
      300
d: Rainurer 11 et 12
cf15= 12 (+0.5; +0.1)
Fraise 2T Ø 10
coupe AL au centre
4 . 24   2000
      250
e: Aléser finition 9 et 10
cf14= Ø 8 H8 (+0.022; 0)
Alésoir Ø 8 H8
5 . 25    900
      250



pg_0005


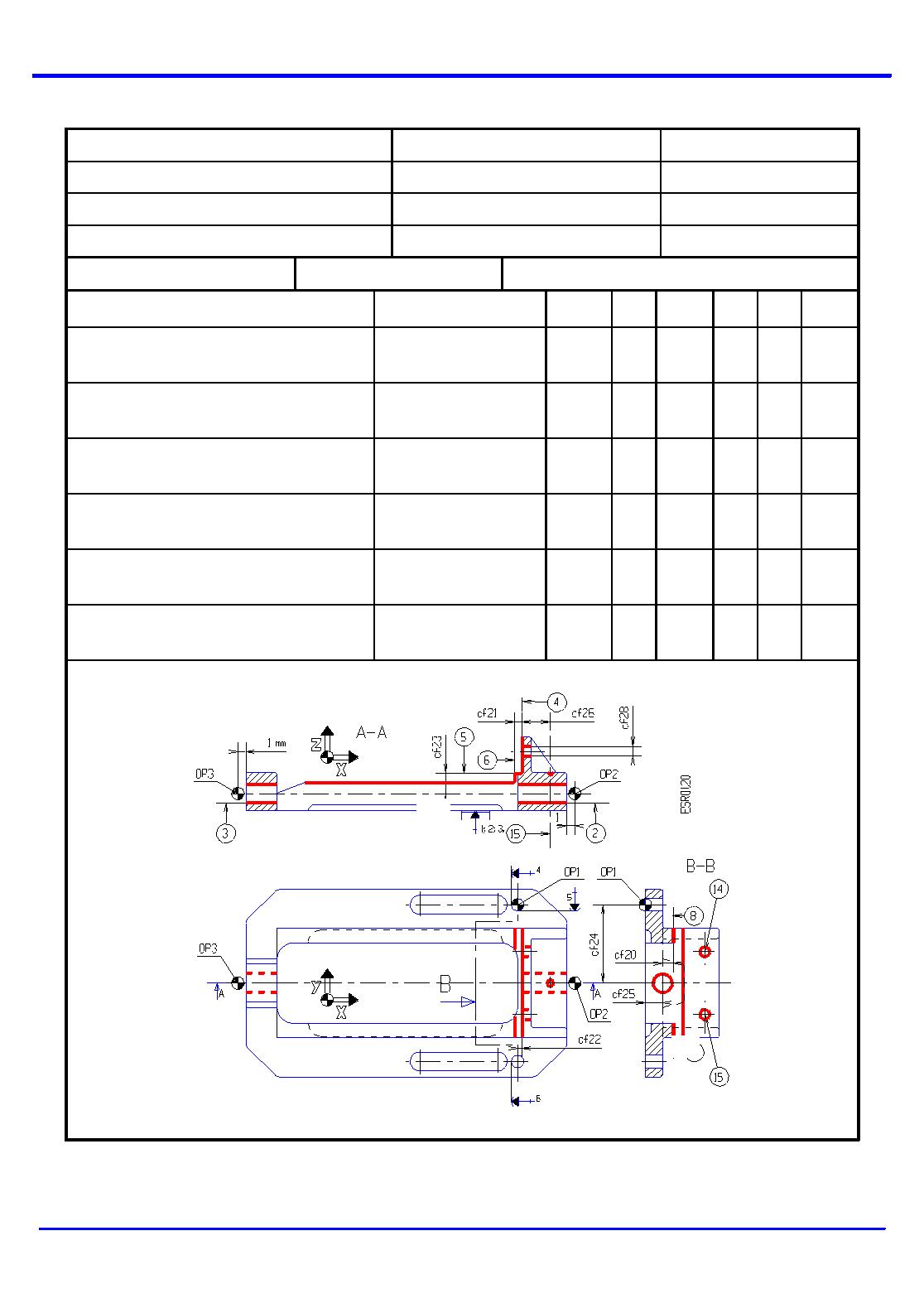

Technique page 3 sur 3

TP Eficn fraisage.doc



Mise à jour le :
Établi par : FL
Section :

Ensemble :ÉTAU A SERRAGE RAPIDE     Cadence :
Désignation de la phase

S/ensemble :
Matière : A-U5GT
 FRAISAGE
Élément: Embase Rep 1
Porte-pièce : ESRO1H20M
Phase n° :
 20

Programme : % 6922
Fichier :ESR01H20.RUBMachine :

 CUH REALMECA C300

Désignation des opérations

Outils

T. D

Vc

m/min
n

tr/min
f

mm/tr
fz

mm/dt
Vf
mm/min
a: Surfacer dresser finition 6,7 et 8
cf20= 7 ± 0.1; cf21= 5 ± 0.2
Fraise carbure Ø 40       2 . 2    1300
      500
b: Surfacer dresser finition 4 et 5
cf22= 2 ± 0.2; cf23= 13 ± 0.1
Fraise 2T Ø 18
coupe AL
19 . 19  1800
 E250
F150
c: Pointer 2, 3, 13, 14 et 15 cf24=
50±0.05; cf25=11±0.1; cf26=18±0.5
Pointeur Ø 10
3 . 3  3000
 300
d: Percer ébauche 2 et 3
cf27= Ø 11.5 (+0.1;0)
Foret Ø 11.5
coupe AL
4 . 4  2500
 400
e: Percer finition 13 et 14
cf28 = Ø 6.25 (+0.1;0)
Foret Ø 6.25
coupe AL
8 . 8  4244
 600
f: Aléser finition 2 et 3
cf27 = Ø 12H8 (+0.027; 0)
Tête à aléser
7 . 7  3500
 200
