TGM
Sciences et Techniques Industrielles
Pédagogique page 1 sur 2
Productique Secteur Préparation
 Retour TP productique
Génie Mécanique – Terminale
a dresser
b percer
Ph10

 En version PDF

TP Étude de phase.doc


CI n°5
 : Fonction Préparation

COMPÉTENCE TERMINALE ATTENDUE :


En possession de toutes les informations nécessaires :
- documentations techniques diverses (dossier machine, documents relatifs aux
outillages, à la coupe, …),
- gamme spécifique,
- cotes de fabrication,
-
8-1 élaborer un contrat de phase prévisionnel et déterminer les temps
d’usinage (mise en position précisée par la première partie de la norme)









Support d’activité
 :



Dossier technique

Dossier ressource



pg_0002
Pédagogique page 2 sur 2
TP Étude de phase.doc



TRAVAIL DEMANDÉ


1-

TEMPS TECHNOLOGIQUE
 (8 pts)


Le temps de changement d’un outil est de 20 cmin.
La durée du déplacement du point (sur la pièce) où la demande de changement d’outil est
effectuée jusqu’au point de changement d’outil (copeau à copeau) est de 10 cmin.
Les autres déplacements à vitesse rapide sont à la vitesse de 15 m/min.

En fonction des données ci-dessus et du programme :

 Déterminer
 le temps technologique nécessaire à l’usinage du guide de la fraiseuse portative
(phase 20).

 Reporter
 vos résultats dans le tableau étude de phase :
DR 1 / 2



2-

LE SIMOGRAMME
(12 pts)


Le temps série est de 55 min.

En utilisant les renseignements du dossier ressource et les temps calculés précédemment :

 Compléter
 le tableau :
DR 2 / 2


pg_0003
TGM
Sciences et Techniques Industrielles
Technique page 1 sur 4
Productique Secteur Préparation


Génie Mécanique – Terminale



TP Étude de phase.doc


 CONTENU



-
Dessin de définition :

-
Avant projet d’étude de fabrication :

-
Extrait de la simulation d’usinage :

-
Programme commande numérique :

-
Contrat de phase


Technique page 2 sur 4

Technique page 2 sur 4

Technique page 3 sur 4

Technique page 3 sur 4

Technique page 4 sur 4

pg_0004


Technique page 2 sur 4

TP Étude de phase.doc

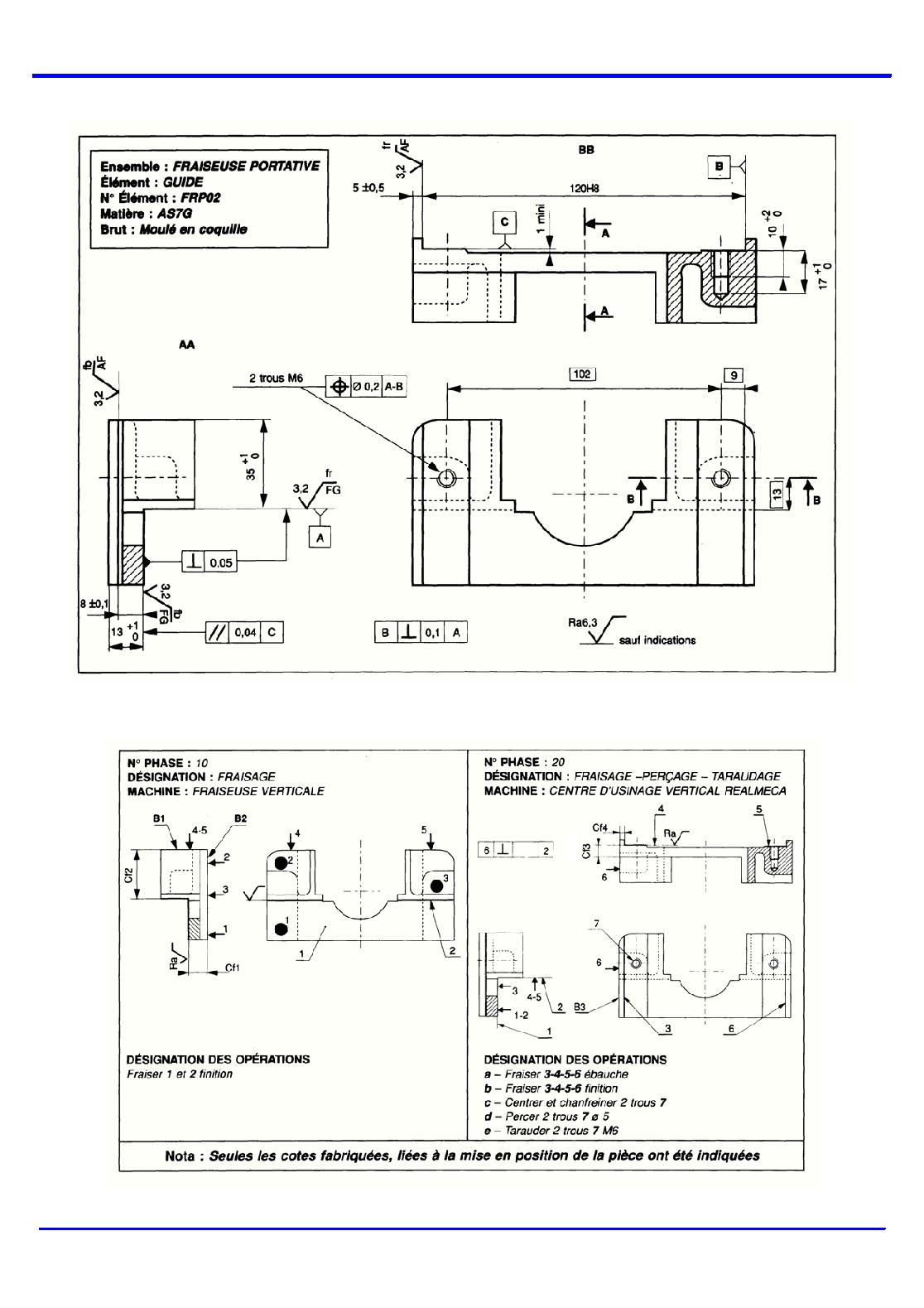

DESSIN DE DÉFINITION


AVANT PROJET D’ÉTUDE DE FABRICATION

pg_0005


Technique page 3 sur 4

TP Étude de phase.doc

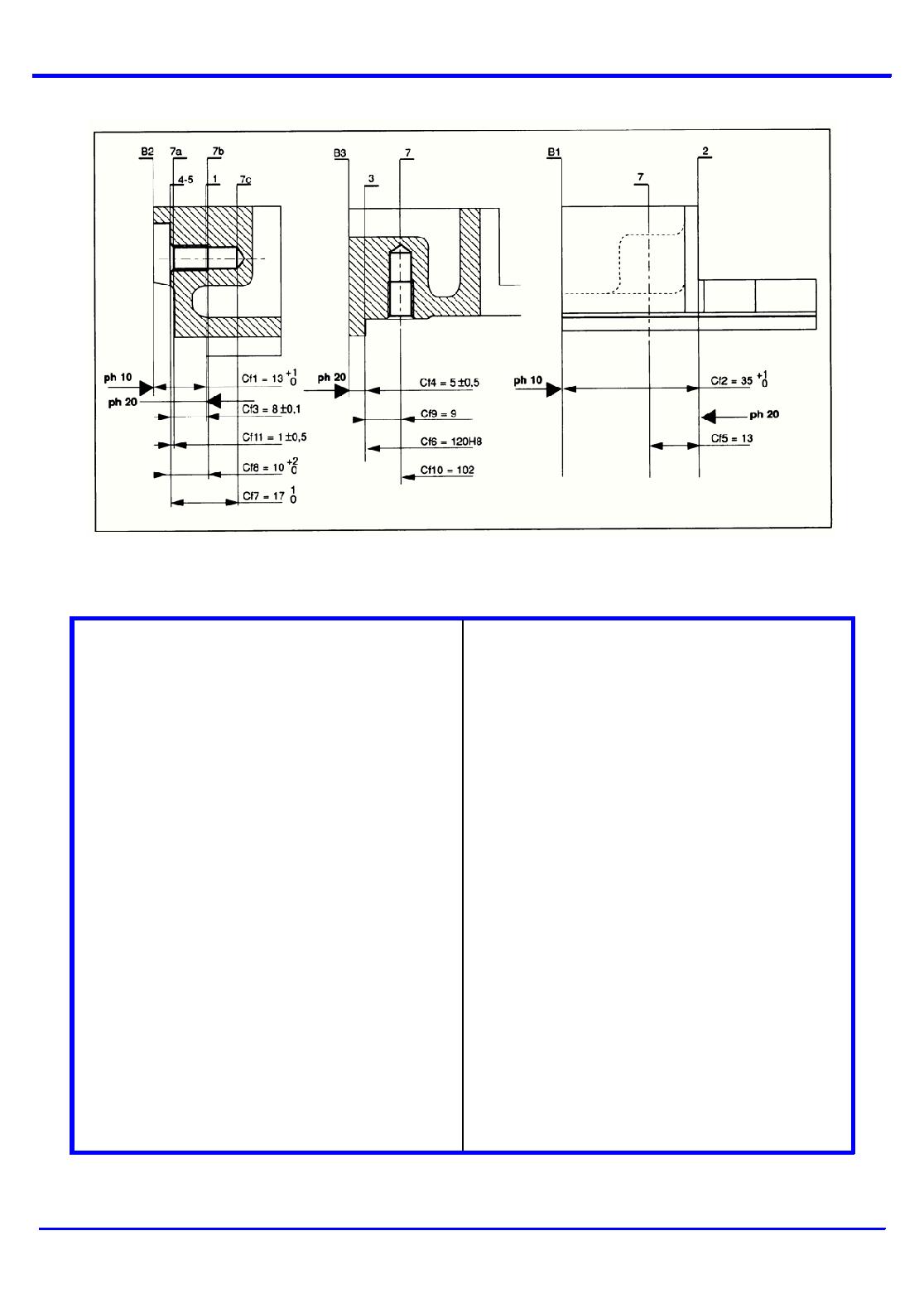

 SIMULATION D’USINAGE DANS LES TROIS DIRECTIONS


PROGRAMME COMMANDE NUMÉRIQUE

% 1015
N5   G17 G80 G90 G94
N10 G00 G52 X0 Y0 Z0 M5 M9 M41
N15 T1 D1 M6

 (Fraise 2 T diam 20)
N20 S995 G97 M3
N25 G0 X0 Y-58
N30 Z11 M8
N35 G1 G42 X5 Y-48 F286
N40 Y53
N45 G0 X125
N50 G1 Y-58
N55 G0 Z5
N60 Z8.5
N65 G1 G77 N35 N55
N70 G40 M5 M9
N75 G0 Z60
N80 G52 X0 Y0 Z0
N85 T2 D2 M6

(Fraise 2T diam 20)
N90 S1270 M3
N95 G0 Y-53 X0
N100 Z8 M8
N105 G1 G42 Y-48 X5 F380
N110 G1 G77 N40 N55
N115 G40 M5 M9
N120 G0 G80 Z60
N125 G52 X0 Y0 Z0
N130 T3 D3 M6

(Foret centreur diam 10)
N135 S2270 M3
N140 X14 Y13 Z20 M8
N145 G81 Z5 ER11 F91
N150 X116
N155 G0 G80 Z60
N160 G52 X0 Y0 Z0 M5 M9
N165 T4 D4 M6

 (Foret diam 5)
N170 S3180 M3
N175 X14 Y13 Z20 M8
N180 G83 Z-9 ER11 P5 Q2.5 F127
N185 X116
N190 G0 Z60 G80
N195 G52 X0 Y0 Z0 M5 M9
N200 T5 D5 M6

(Taraud M6)
N205 S743 M3
N210 X14 Y13 Z20 M8
N215 G84 Z-2 ER11 F743
N220 X116
N225 G0 G80 Z60 M5 M9
N230 G52 X0 Y0 Z0
N235 M2
pg_0006


Technique page 4 sur 4

TP Étude de phase.doc


Ensemble :
Fraiseuse Portative

Date :
Pièce :
Guide

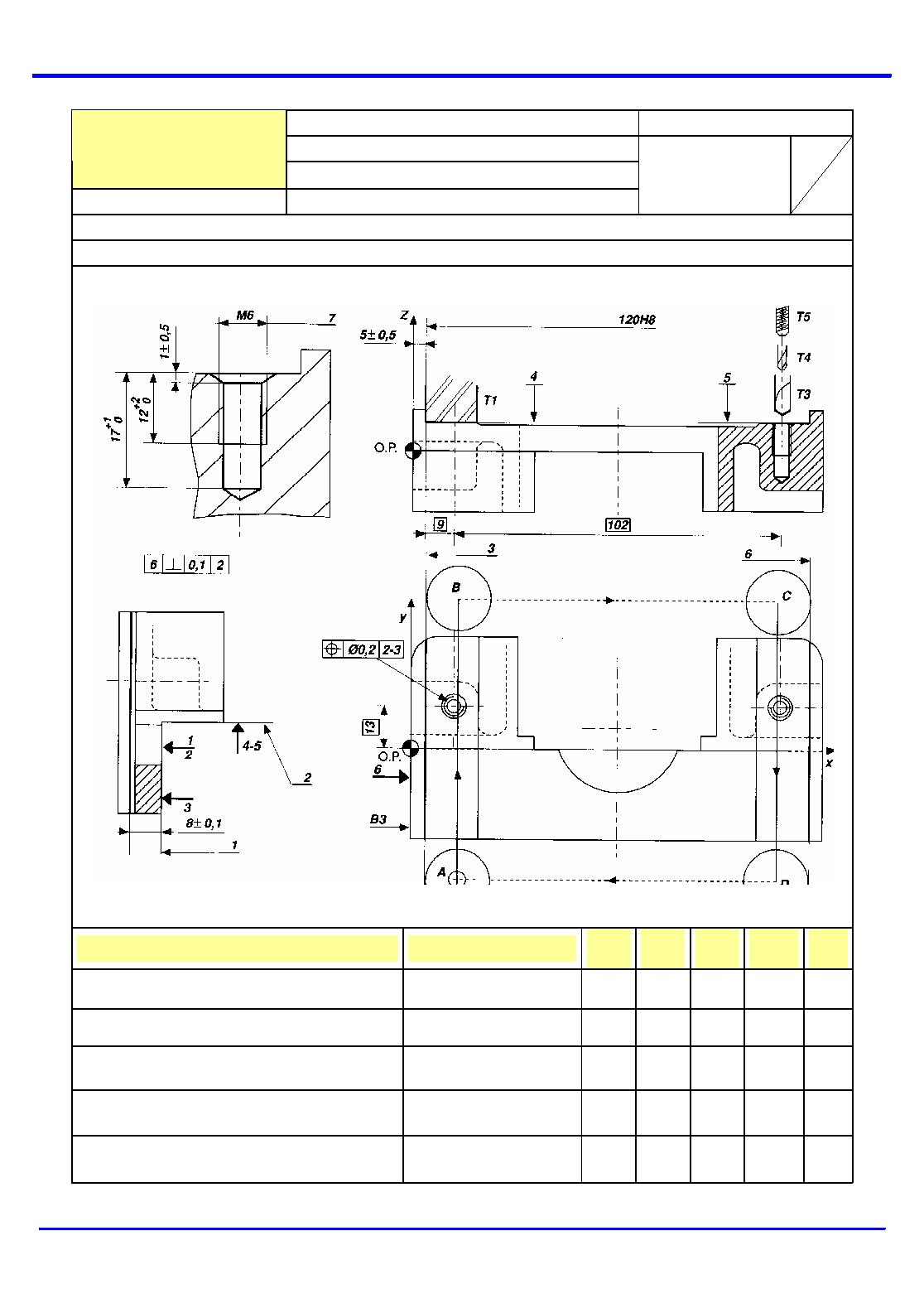

CONTRAT DE PHASE

PRÉVISIONNEL
PHASE N°
20

Matière :
AS7G

Nom :
Programme :
%1015

BUREAU
DES
MÉTHODES

Désignation :
Fraisage, Perçage, Taraudage

Machine :
C.U.V.






OPÉRATIONS
OUTILS
Vc
m/min
n
tr/min
fz
mm/tr/dt

Vf
mm/min
a
mm
a :
Fraiser 3, 4, 5 et 6 Ébauche

Fraise 2T Coupe alliages
légers Ø20 Z3 dents
60 955 0,1 286 3
b :
Fraiser 3, 4, 5 et 6 Finition

Fraise 2T Coupe alliages
légers Ø20 Z3 dents
80 1270 0,1 380 0,5
c :
Centrer et Chanfreiner 2 trous 7

Foret à Pointer
CNC, Ø10
50 2270 0,04 91

d :
Percer 2 trous 7 Ø 5

Foret Ø5  séries courtes
Coupe alliages légers
50 3180 0,04 127
e :
Tarauder 2 trous 7 M6

Taraud Machine M6
14 743 1 743

pg_0007
TGM
Sciences et Techniques Industrielles
Ressource page 1 sur 2
Productique Secteur Préparation


Génie Mécanique – Terminale



TP Étude de phase.doc


 CONTENU





- GTP chapitre 19 « Étude de phase »


- Les Temps


Livre GTP

Ressource page 2 sur 2


pg_0008


Ressource page 2 sur 2

TP Étude de phase.doc

LES TEMPS en Cmin

MIP ET MAP
CONTRÔLE
Monter la pièce en étau
28
Vérifier une cote au réglet
25
Démonter la pièce de l’étau
16
Vérifier une cote au pied à
coulisse
25 à
50
Monter la pièce en mandrin 3
mors
14
Vérifier une cote au calibre à
mâchoire
25 à
40
Démonter la pièce d’un
mandrin 3 mors
14
Vérifier un alésage à l’aide
d’un tampon cylindrique
20 à
30
Contrôler une pièce en
montage
70 à
200


MANIPULATION
Monter la pièce en montage
d’usinage
- Fraisage
- Perçage
- Tournage

60
50
80
Ouvrir capotage
10
Fermer capotage
10
Appuyer sur départ de cycle
05
Poser pièce sur desserte
10
Démonter la pièce de
montage d’usinage
- Fraisage
- Perçage
- Tournage

30
20
70
Nettoyer Montage
10





pg_0009
TGM
Sciences et Techniques Industrielles
Réponse page 1 sur 2
Productique Secteur Préparation


Génie Mécanique – Terminale



TP Étude de phase.doc


ÉTUDE DE PHASE

Pièce :
Machine :
Phase :
Opérations
Temps Tt
Changement d’outil

Déplacement

Cycle

a
Déplacement







b








c








d








e


Total









NOM :




Prénom :

Classe :




Date :
pg_0010


Réponse page 2 sur 2

TP Étude de phase.doc




ÉTUDE DE PHASE

Pièce :
Machine :
Phase :
Temps en cmin
Désignation des opérations et éléments de travail
Tt
Ttm
Tm
Tz


























































































Totaux :




Temps série :

Échelle :
Temps pour
..................
pièces :




















Tt
Tm et Tz
