1GM
Sciences et Techniques Industrielles Élève page 1 sur 2
Génie Mécanique - Productique
Expérimentation - Première
TP Mesure.doc
CI N°3
: PRODUCTION-GESTION
COMPÉTENCES TERMINALES ATTENDUES :
Une mesure (paramètre intrinsèque ou de situation) étant parfaitement définie (cf obj.
5), en possession de moyens techniques de mesurage traditionnels et/ou d'une
machine à mesurer tridimensionnelle pour laquelle la procédure d'utilisation est
fournie :
6-1: effectuer la mesure,
6-2: interpréter le résultat.
a
S
UPPORT D’ACTIVITÉ :

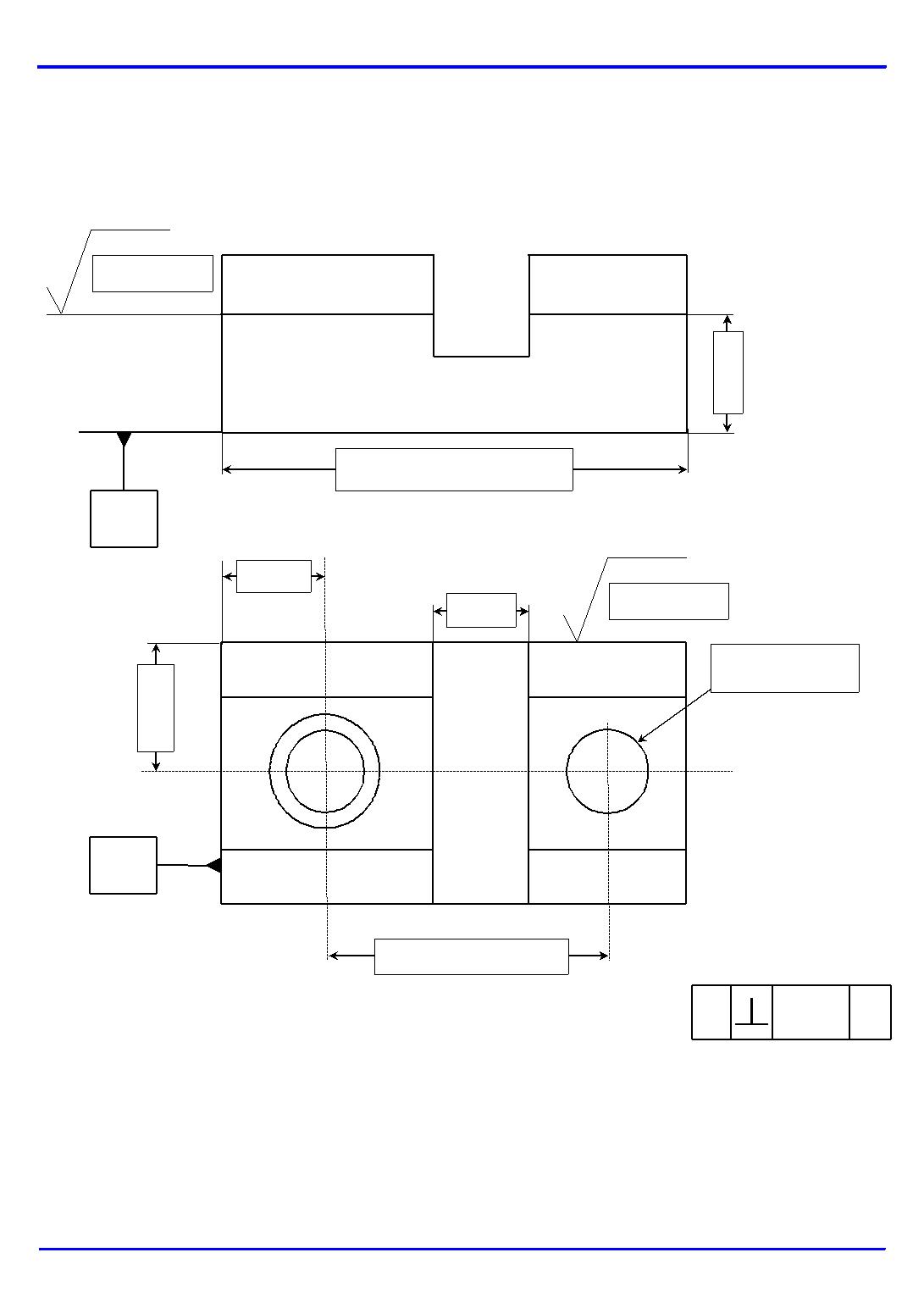

- Pièce type à mesurer (voir dessin : élève page 2 sur 2)
- Colonne de mesure LH-600B (Mitutuyo) et son manuel de l’utilisateur
- Montage de contrôle pour la perpendicularité
Problématique
:
Vérifier, contrôler la conformité d’un produit. (voir dessin page 2 sur 2).
TRAVAIL DEMANDÉ
À l’aide de la colonne de mesure et du rugosimètre :
1 – Réaliser les différentes mesures et compléter les encadrés (d’après vos résultats
de mesure) sur le dessin (élève page 2 sur 2).
2 – Expliquer sur feuille libre la spécification :
D 0,05 B
3 – Expliquer la démarche permettant de vérifier la spécification précédente (croquis,
4 – Réaliser le contrôle par mesure.
(faire valider par le professeur
)
NOM :
Prénom :
Date :
Classe/gr :
