COMPÉTENCE TERMINALE ATTENDUE :


En possession :
- d’un planning de production
- des dossiers de fabrication des différentes pièces d’une famille
- des moyens techniques disponibles
- des temps caractéristiques des différentes opérations de production
consignés dans une étude de phase et des temps de préparation et de
reconversion

3-1 évaluer les taux de charge des différents moyens de production
relatifs à chaque lot (calcul du temps de production et des temps de
passage d’une fabrication à une autre)







Support d’activité
 :



Dossier technique




pg_0002
Pédagogique page 2 sur 2
TP Planification.doc



TRAVAIL DEMANDÉ

1.

PRÉSENTATION DE L’ÉTUDE :


S’inscrivant dans la logique des productions stabilisées, notre établissement décide le lancement
de la fabrication de l’étau à serrage rapide. La production s’effectuera par lots de 20 ensembles.

2.

ÉTUDE DE L’ORGANISATION DE PRODUCTION :



Afin de connaître la date de livraison au plus tôt du premier lot, on vous demande de
planifier

la

production. Le lancement de la production est prévu le lundi 02 mars 2009.

Le travail s’effectuera selon le mode de production suivant :


l’horaire de productique des élèves de première et terminale du lycée.
(3,5 heures le lundi, 3,5 heures le mardi, 3 heures le jeudi et 3 heures le vendredi)

Nota
 :
 L’ensemble des machines du plateau technique de productique sera disponible et en
état de fonctionnement durant toute la durée de production.


Le résultat de votre étude se présentera sous la forme d’un planning de GANTT (jalonnement
au plus tôt).
(sur feuille de papier carreaux 5 × 5)


Que
peut-on faire
 pour réduire le temps de production ?


pg_0003
TGM
Sciences et Techniques Industrielles
Technique page 1 sur 3
Productique Secteur Préparation


Génie Mécanique – Terminale




TP Planification.doc


 CONTENU

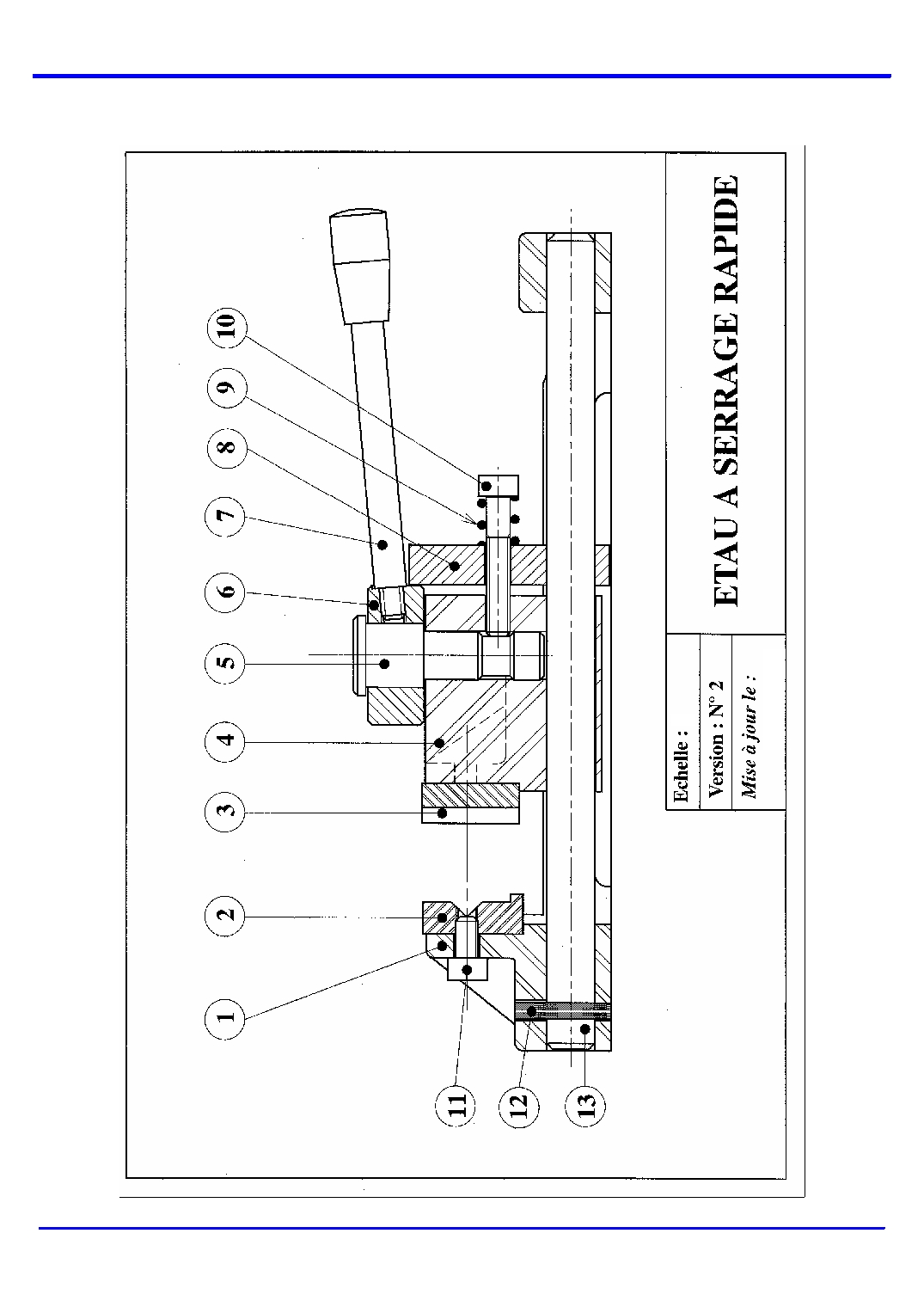

Dessin d’ensemble
Nomenclature
Temps
Technique page 2 sur 3
Technique page 3 sur 3
Technique page 3 sur 3

pg_0004


Technique page 2 sur 3

TP Planification.doc




pg_0005


Technique page 3 sur 3

TP Planification.doc







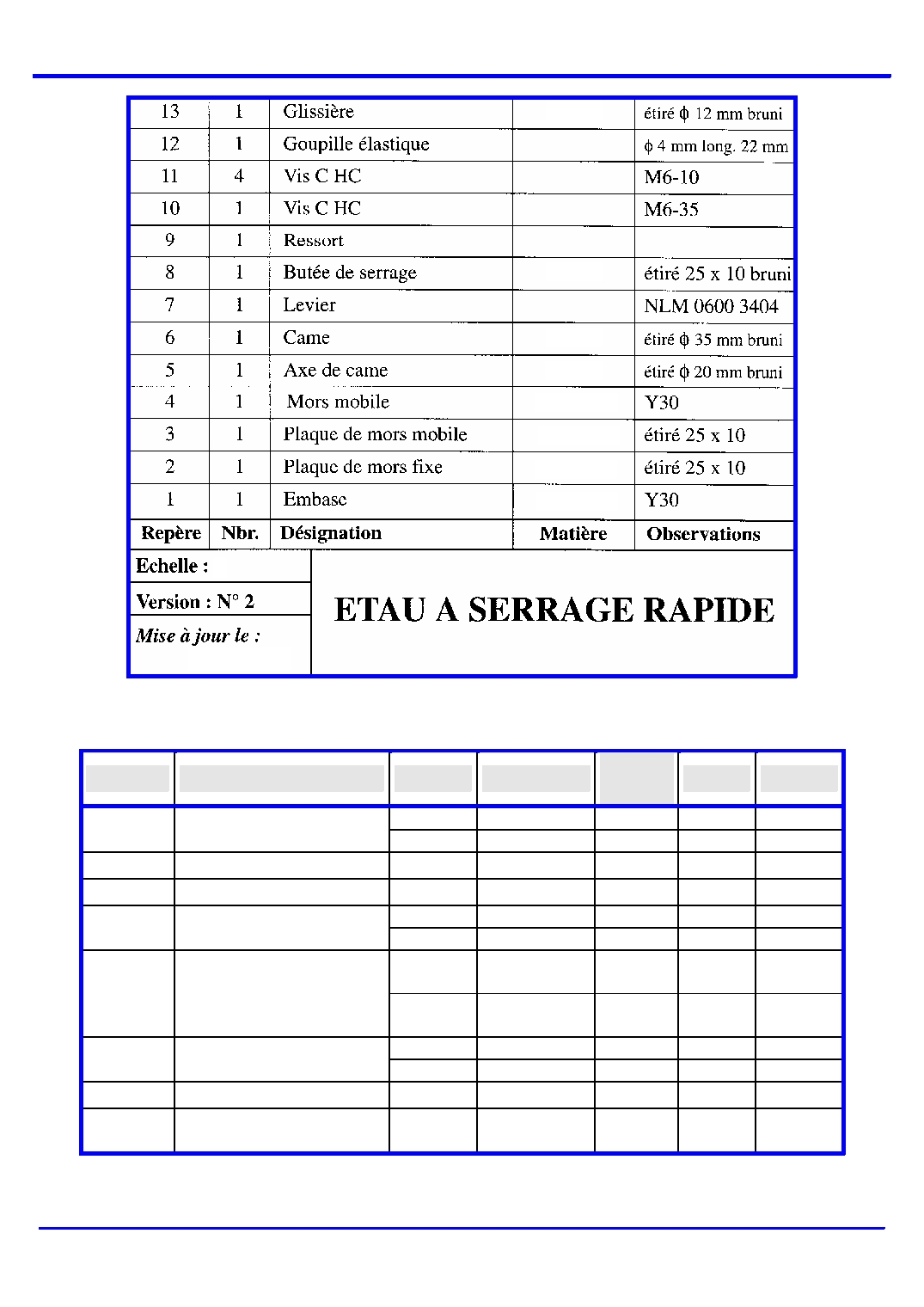

Repère
Désignation
Phases
Machine
Tmr ou
Ts
Tt
Tu
10
CUV 2
1.5 h        5’ 34’’      7’12’’
1
Embase
20
CUH
2 h         4’ 14’’      6’35’’
2
Plaque de mors fixe
10
CUV 1
0,75 h       4’51’’       8’05’’
3
Plaque de mors mobile
10
CUV 1
0,75 h       4’51’’       8’05’’
10
CUV 1
1,33 h       1’05’’       3’25’’
4
Mors mobile
20
CUH
1,75 h       3’27’’       5’50’
10
TCN
Cazeneuve        1 h
1’01’’       2’10’’
5
Axe de came
20
TCN
Cazeneuve       0,5 h
15’’
1’32’’
10
PERC 1        0,25 h         45’’
2’25’’
6
Came
20
PERC 2        0,25 h        1’52’’      3’23’’
8
Butée de serrage
10
CUV 2
0,5 h         2’41’’      5’15’’
13
Glissière
10
TCN
Somab 200      0,75 h        20’’
3’15’’
