1GM
Sciences et Techniques Industrielles
Élève page 1 sur 7
Génie Mécanique - Productique

Préparation-outillage - Première




TP Outillage de coupe en tournage.doc

CI 6
 – RÉALISATION

COMPÉTENCES TERMINALES ATTENDUES :


En possession d’une documentation industrielle de fabricants d’outillage ou d’un
logiciel, pour une opération d’usinage définie :

9-1 choisir l’outil adapté
9-2 définir les conditions d’utilisation





S
UPPORT D’ACTIVITÉ :



- Outils de coupe à tranchant unique (zone outillage)
- Guide du technicien en productique
- Planche d’outils à découper

Problématique
 :
caractériser et définir les conditions d’utilisation d’un outil de coupe à tranchant unique.

TRAVAIL DEMANDÉ

1 - L
ES FORMES USINÉES

Prendre connaissance des exemples de surfaces obtenues par tournage (pages 3 à 5).
Rechercher pour chaque figure : les outils les mieux adaptés (d’après les outils représentés page 6)
pour exécuter uniquement l’usinage en trait fort. Notez tous les n° des outils possibles sous
chaque figure.

Remarques
 :
 Vous pouvez vous aider en déplaçant la silhouette des outils sur chaque usinage en trait
fort en suivant le mouvement
Mf
,
en veillant bien que : seul(s) le(s) point(s)
générateur(s) touche(nt) la surface.

 Le corps de l’outil doit rester toujours
perpendiculaire

à l’axe de rotation indiqué sur
 chaque usinage extérieur.
 Pour les usinages intérieurs le corps de l’outil est
parallèle
 à l’axe de rotation.
 Les outils de coupe représentés en page 6, se trouvent dans la zone outillage.


NOM :



Prénom :

Classe :



Date :





/ 20
pg_0002


Élève page 2 sur 7

TP Outillage de coupe en tournage.doc

2
 - C
HOIX D’UN OUTIL



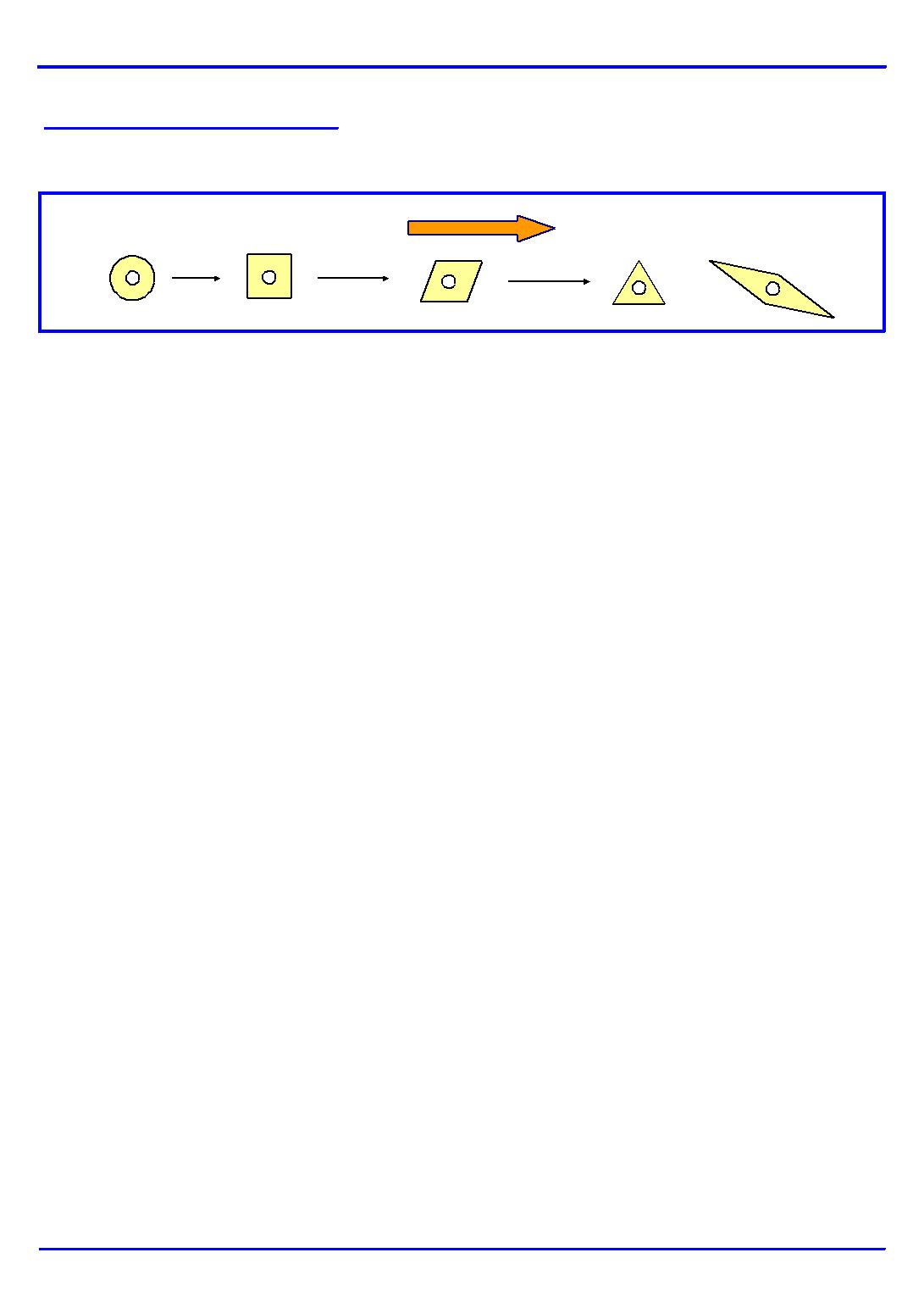

Pour chaque exemple d’usinage (pages 3 à 5), en appliquant la règle suivante :



Plaquette robuste, moins coûteuse                                    Plaquette fragile et plus chère




Sélectionner l’outil qui vous semble le moins fragile.

Entourer son N°.


Découper puis coller à l’aide de la planche d’outils la partie active de l’outil sélectionné, en
position de travail.


Indiquer pour chaque figure le nom de l’usinage réalisé (exemples : perçage, dressage,…).


Indiquer pour chaque figure le type de travail réalisé (exemples : travail de forme, travail
d’enveloppe).


À l’aide du GTP, rechercher la désignation des outils représentés en page 6.


Noter les désignations sous les outils. (exemple : PCLN)





















pg_0003


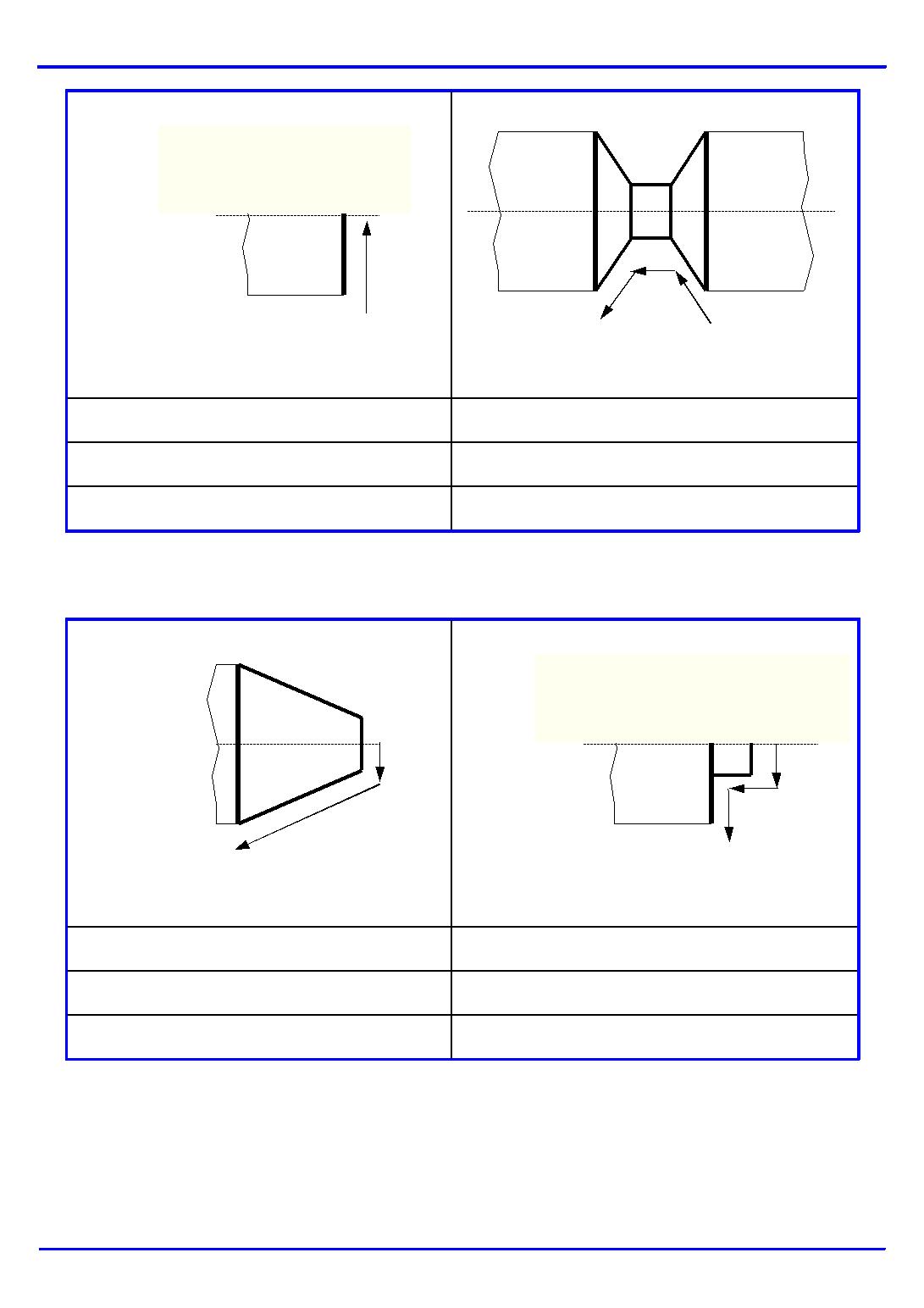

Élève page 3 sur 7

TP Outillage de coupe en tournage.doc


N° d’outils :

N° d’outils :
Usinage réalisé :


Usinage réalisé :


Travail réalisé :
Travail réalisé :
/ 2 points
/ 2 points



N° d’outils :
N° d’outils :
Usinage réalisé :


Usinage réalisé :


Travail réalisé :
Travail réalisé :
/ 2 points
/ 2 points
M
f

M
f

M
f

M
f

pg_0004


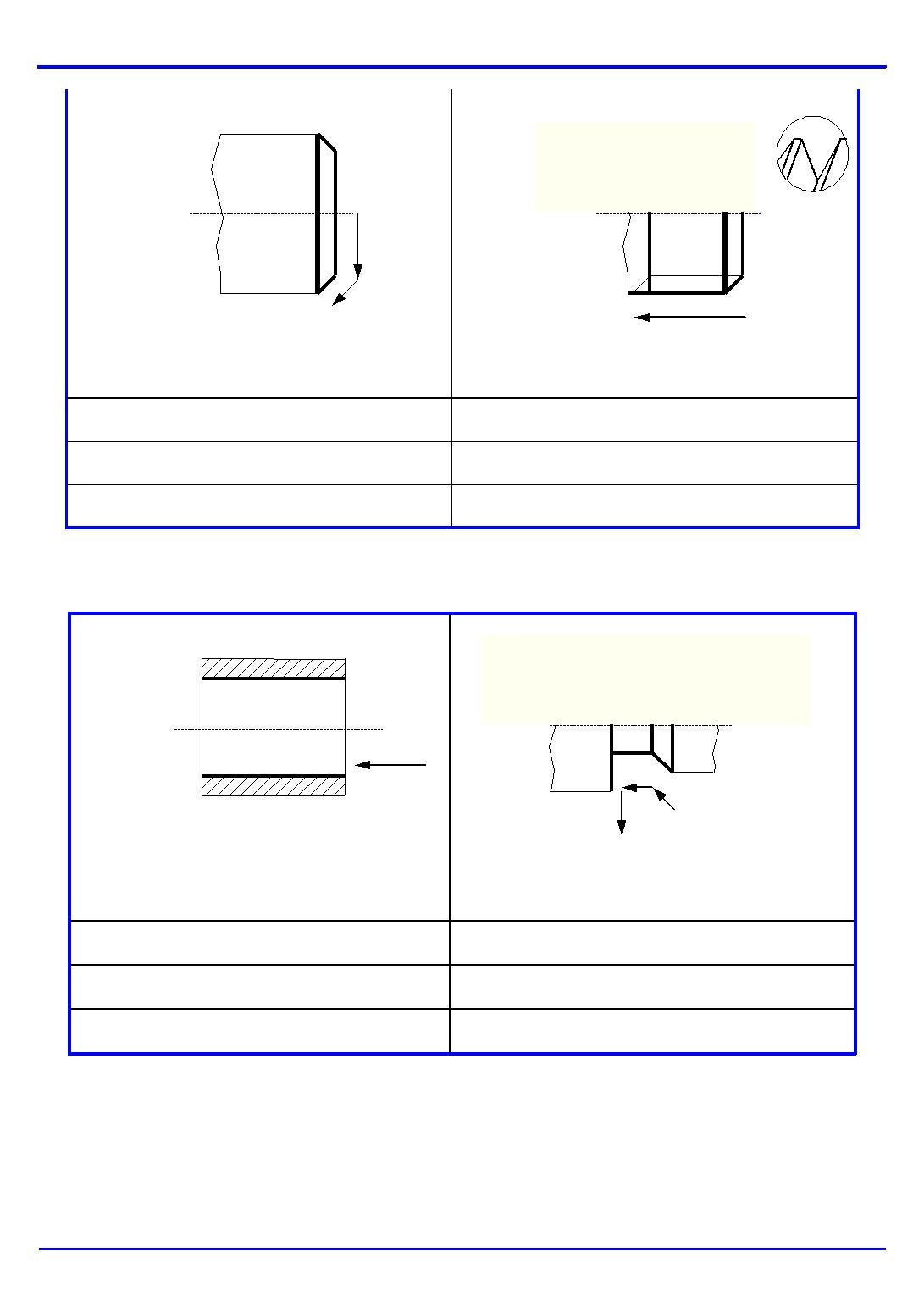

Élève page 4 sur 7

TP Outillage de coupe en tournage.doc



N° d’outils :
N° d’outils :
Usinage réalisé :


Usinage réalisé :


Travail réalisé :
Travail réalisé :
/ 2 points
/ 1 point



N° d’outils :

N° d’outils :
Usinage réalisé :


Usinage réalisé :


Travail réalisé :
Travail réalisé :
/ 2 points
/ 2 points
M
f

M
f

M
f

M
f

pg_0005


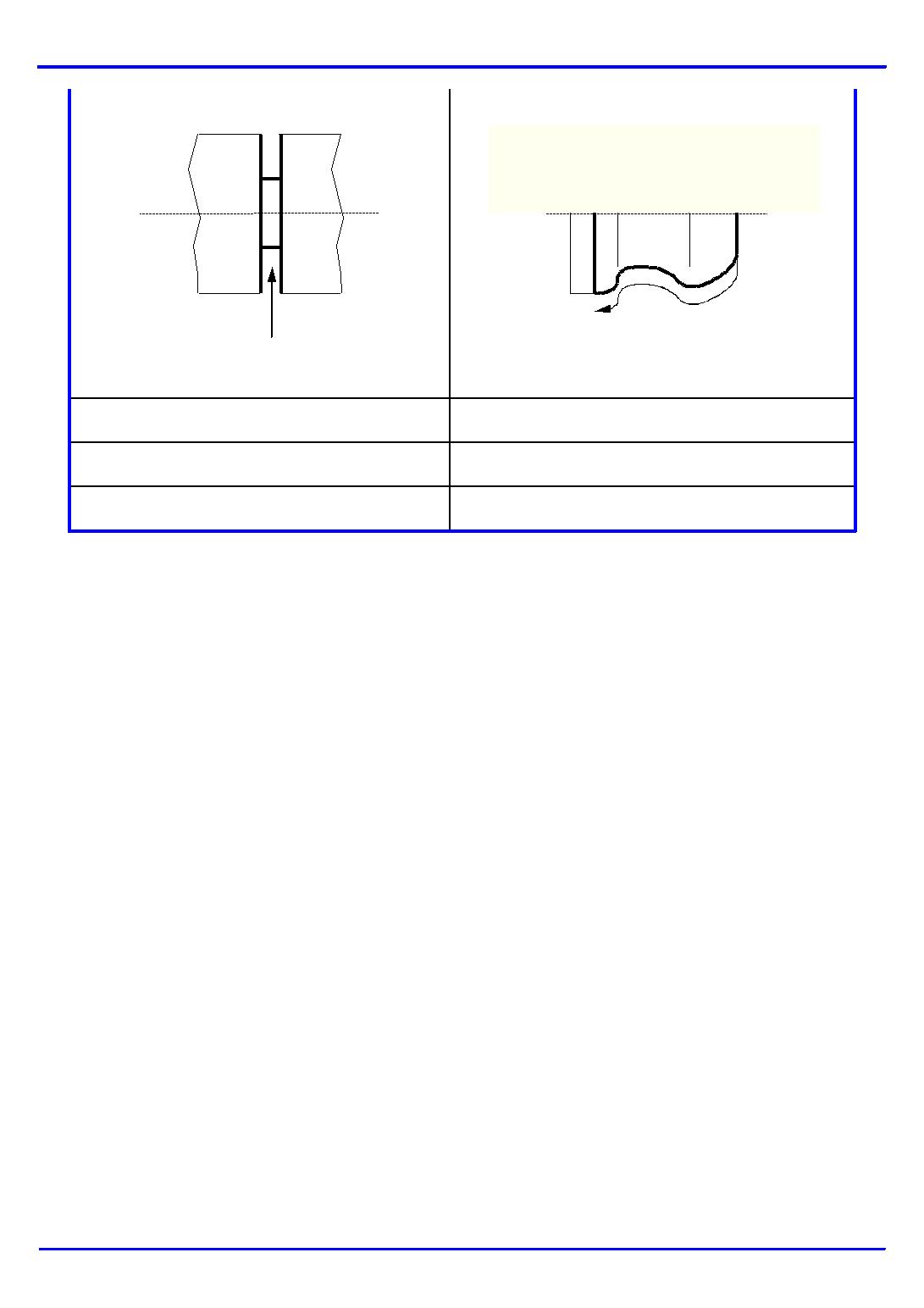

Élève page 5 sur 7

TP Outillage de coupe en tournage.doc


N° d’outils :
N° d’outils :
Usinage réalisé :


Usinage réalisé :


Travail réalisé :
Travail réalisé :
/ 1 point
/ 2 points































M
f

M
f

pg_0006


Élève page 6 sur 7

TP Outillage de coupe en tournage.doc

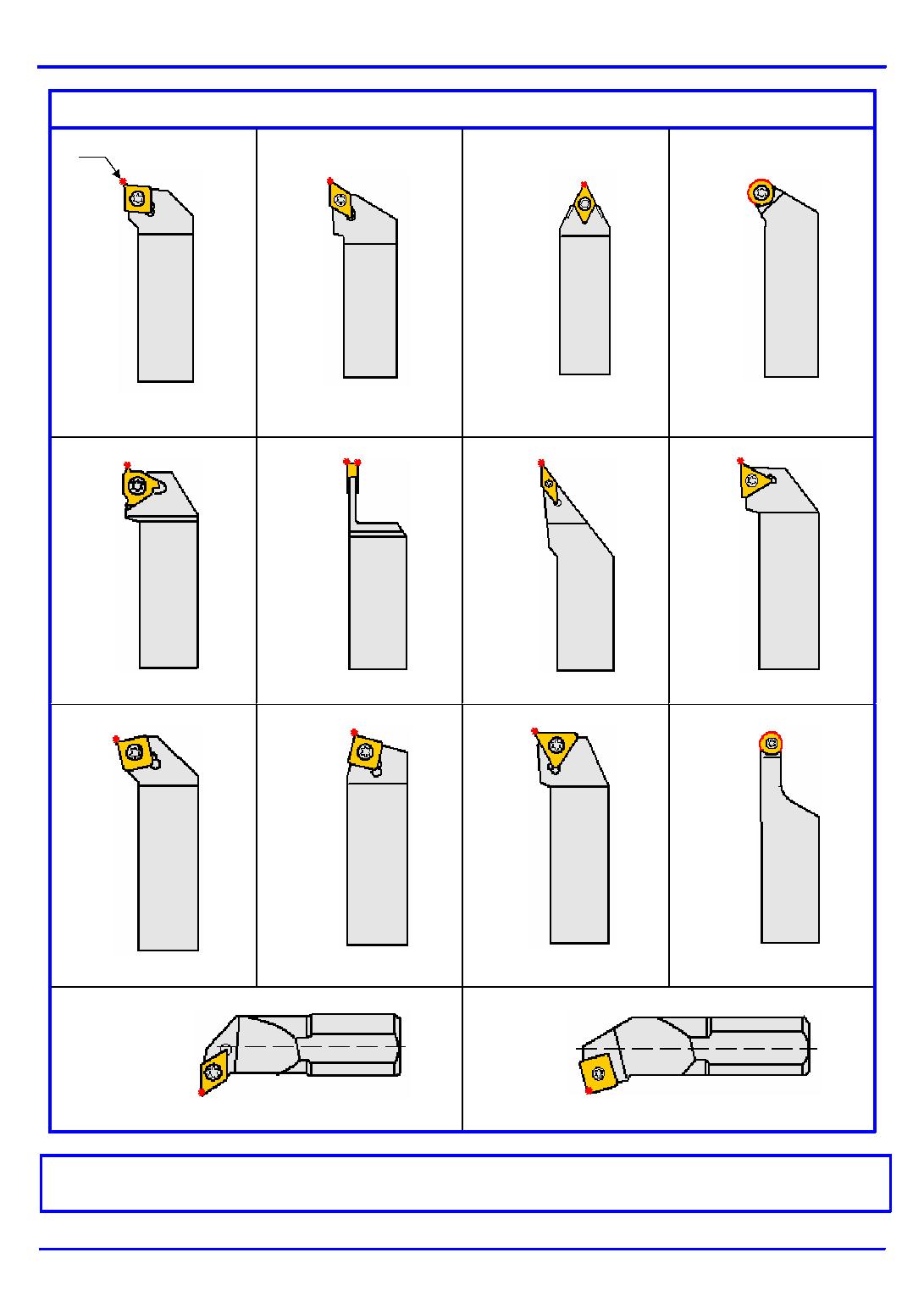

QUELQUES OUTILS DE TOURNAGE












1


2


/ 1 pt
 3


4










5


6


7


8










9


10


11



/ 1 pt
 12






13


14



Pg
 est le point générateur
Ag
 est l’arête génératrice

Pg
pg_0007


Élève page 7 sur 7

TP Outillage de coupe en tournage.doc



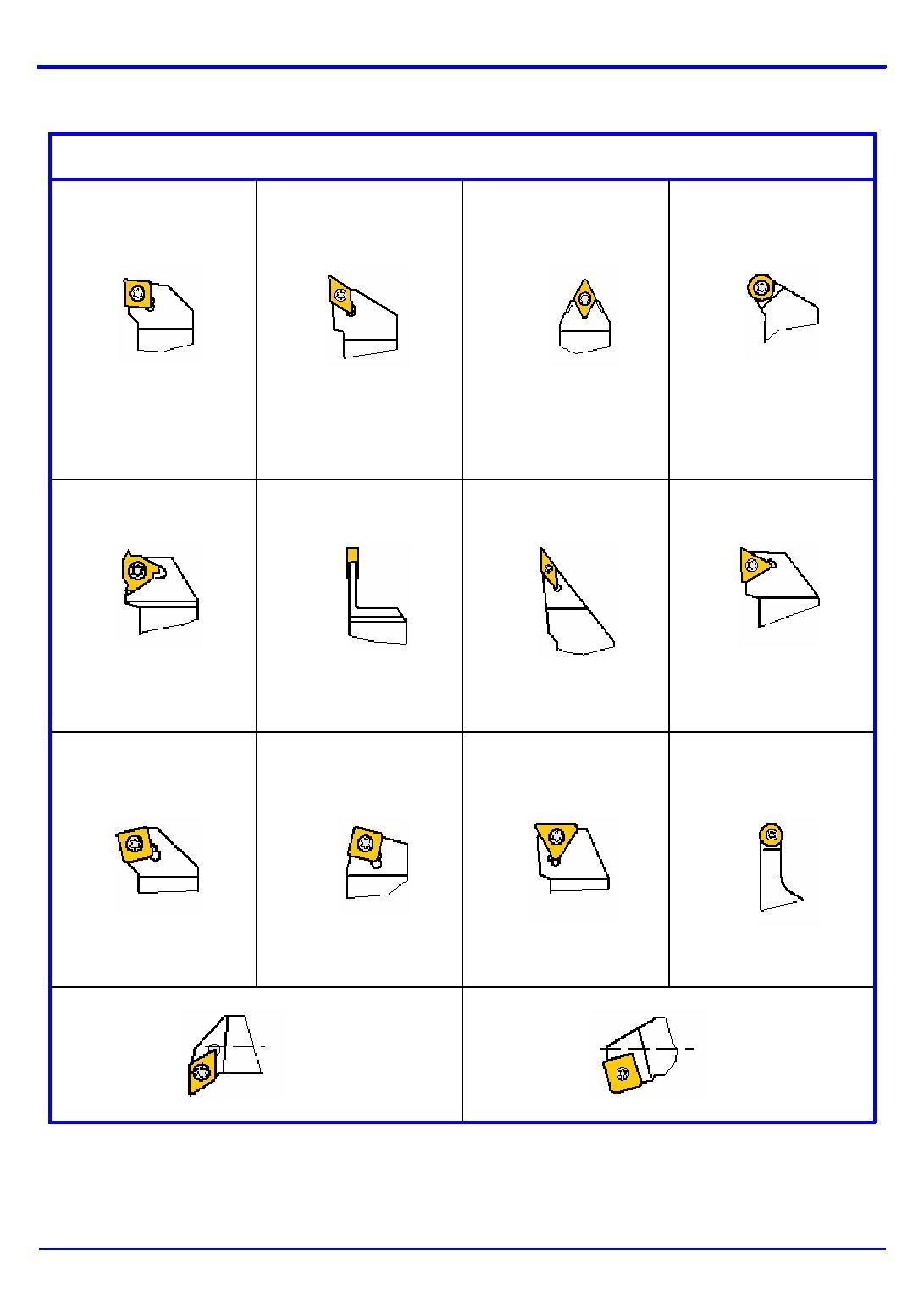

Planche d’outils à découper puis à coller





















1
2
3
4


















5
6
7
8




















9
10
11
12




13

14
