CONTENU

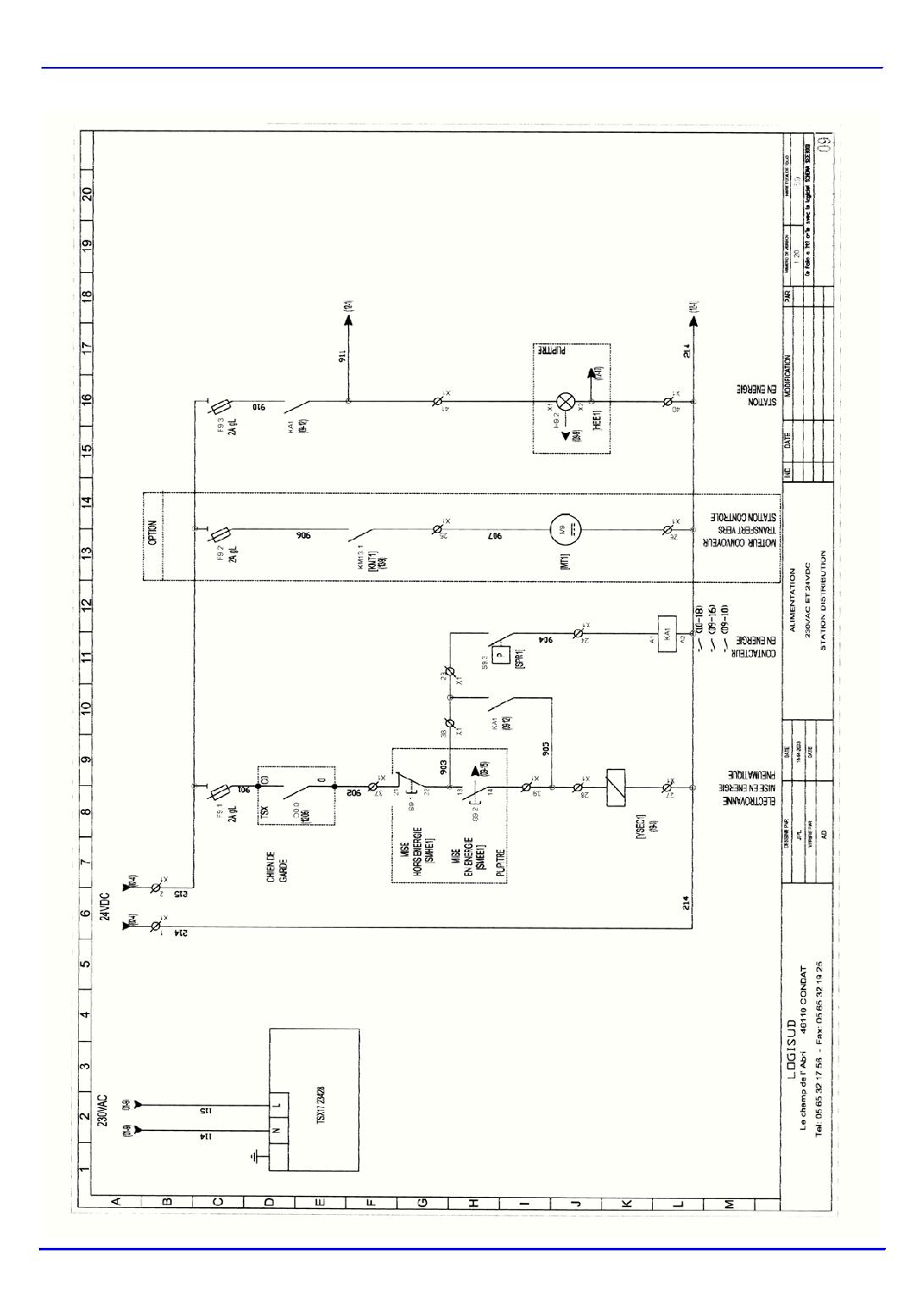

ALIMENTATION 230VAC ET 24VDC





Élève page 2 sur 8

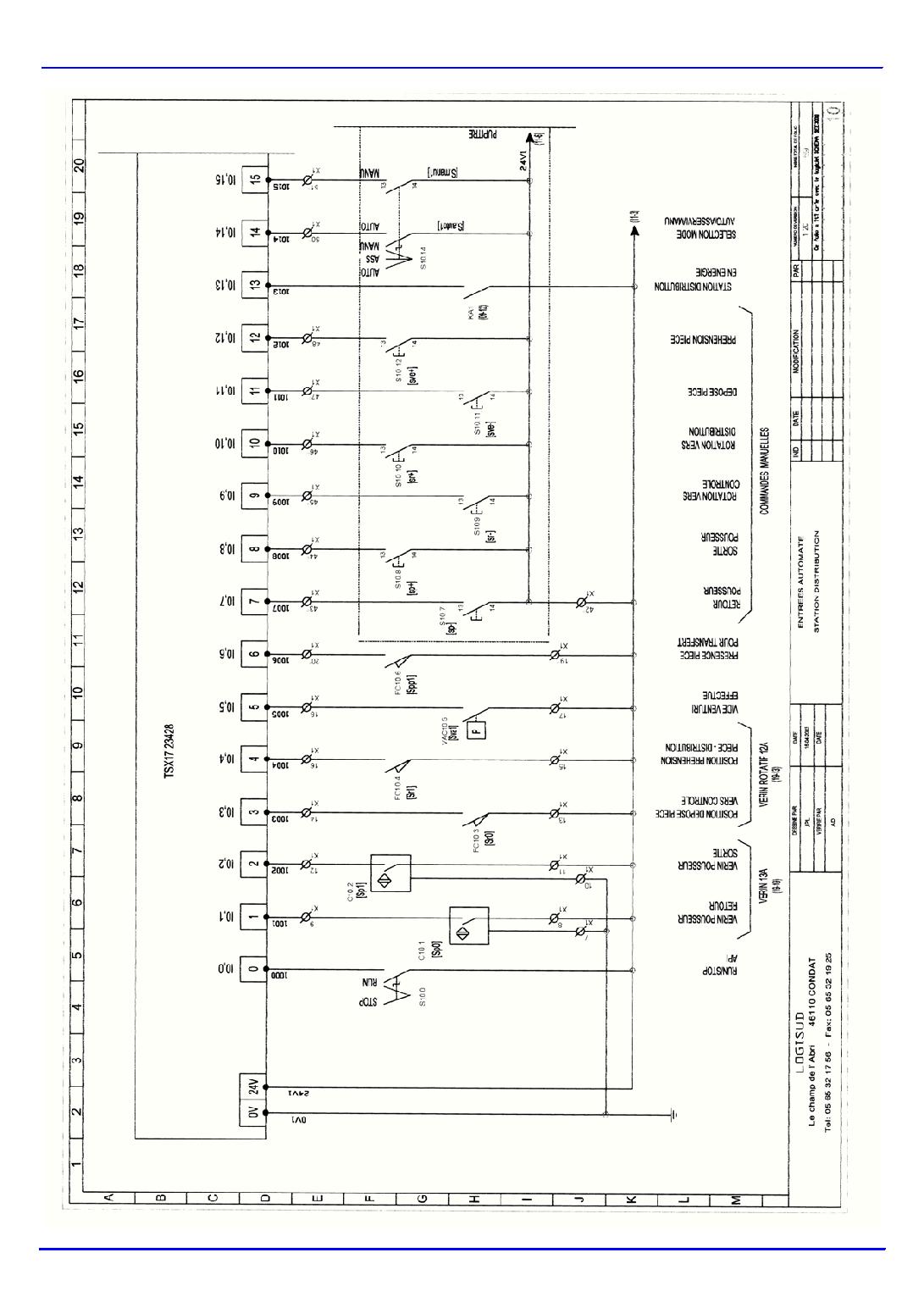

ENTRÉES API 1/2








Élève page 3 sur 8

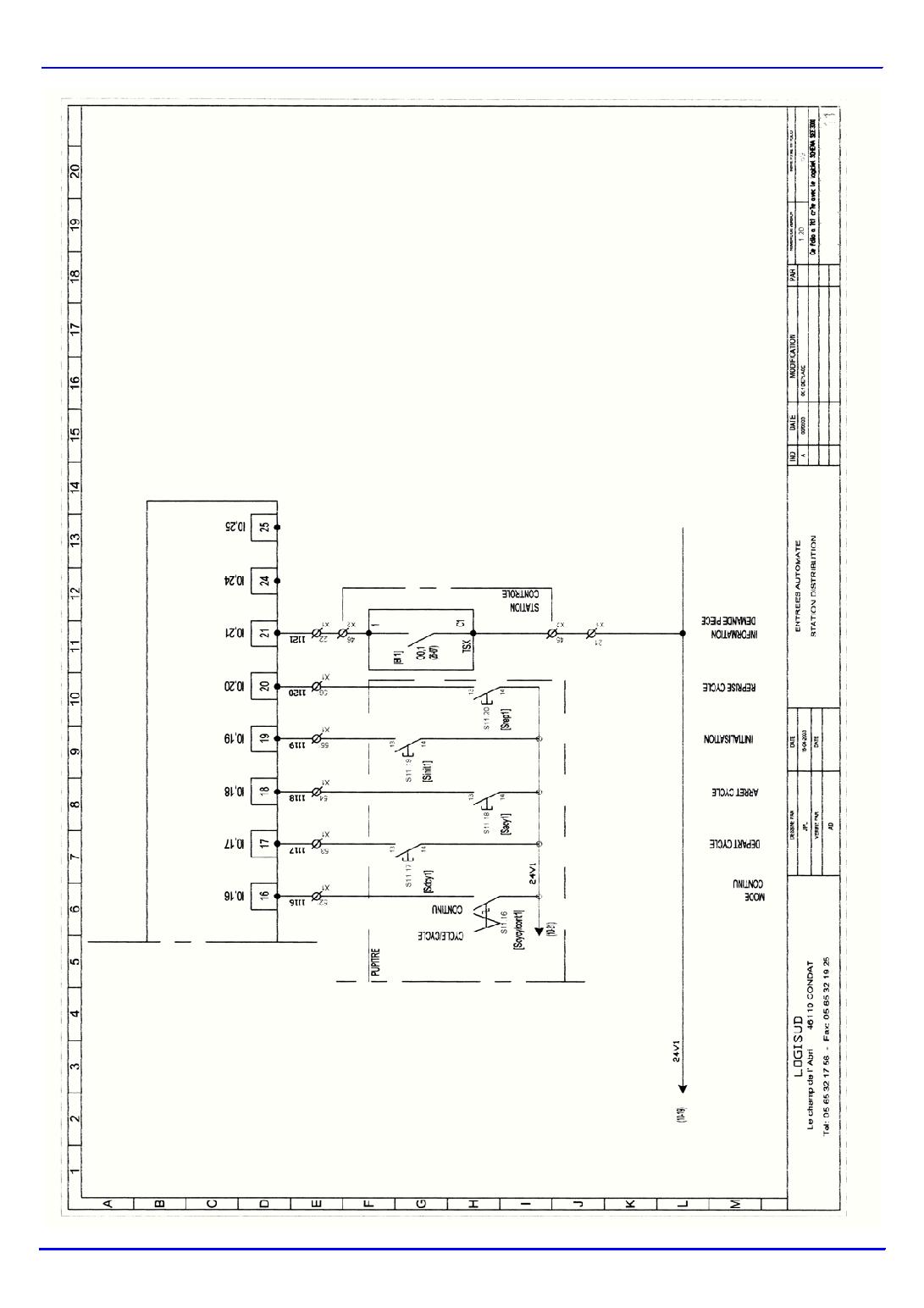

ENTRÉES API 2/2








Élève page 4 sur 8

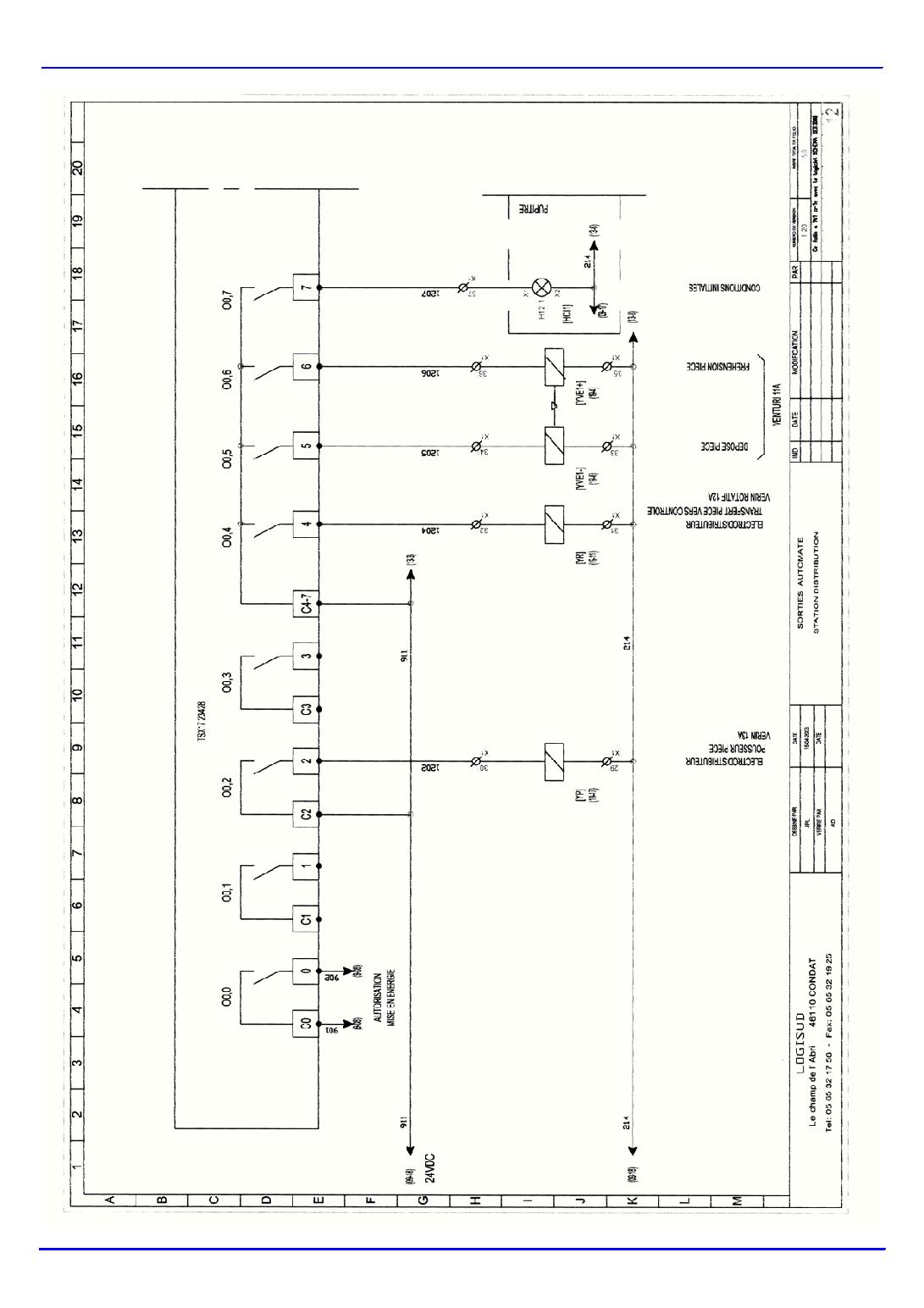

SORTIES API 1/2








Élève page 5 sur 8

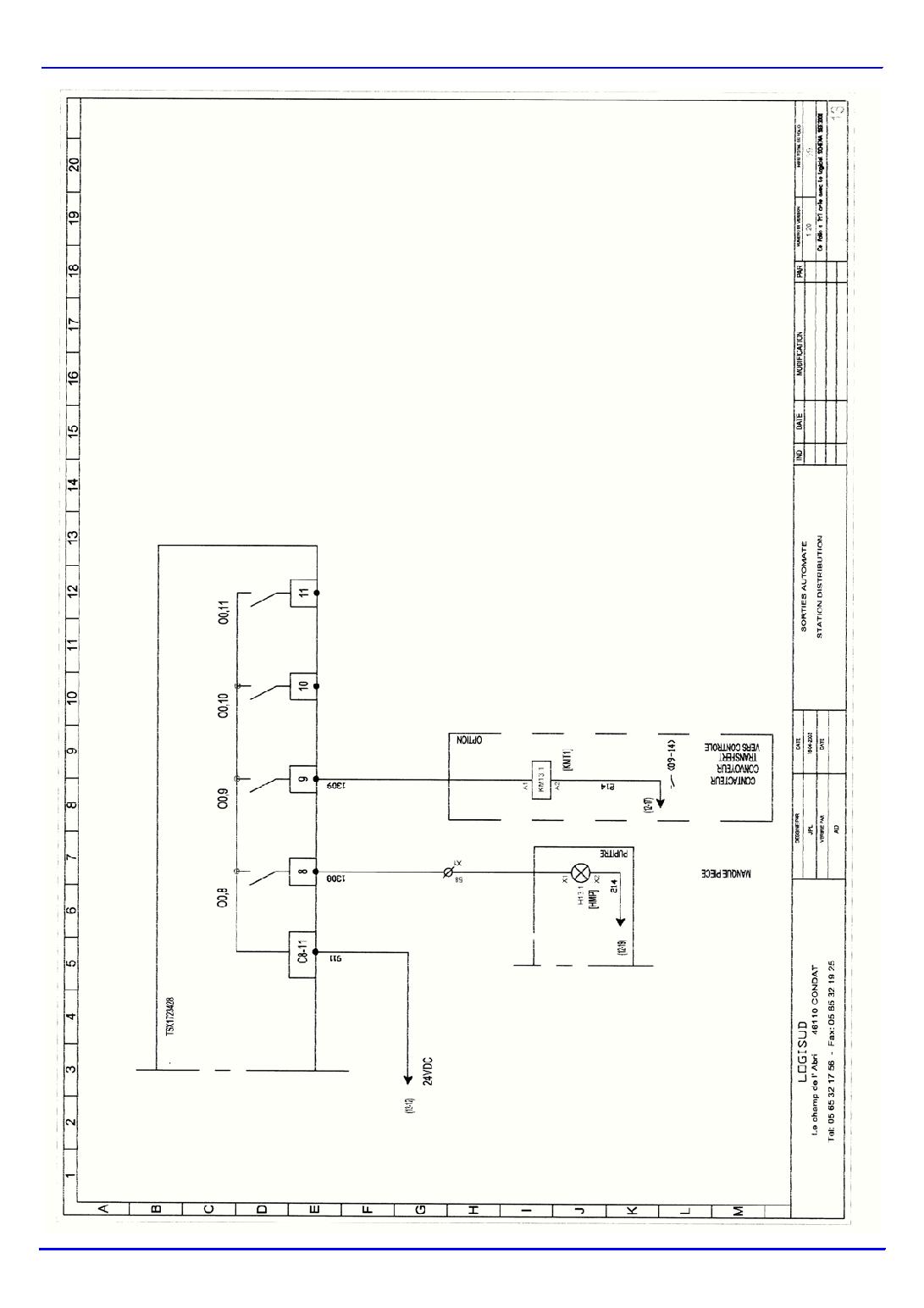

SORTIES API 2/2








Élève page 6 sur 8

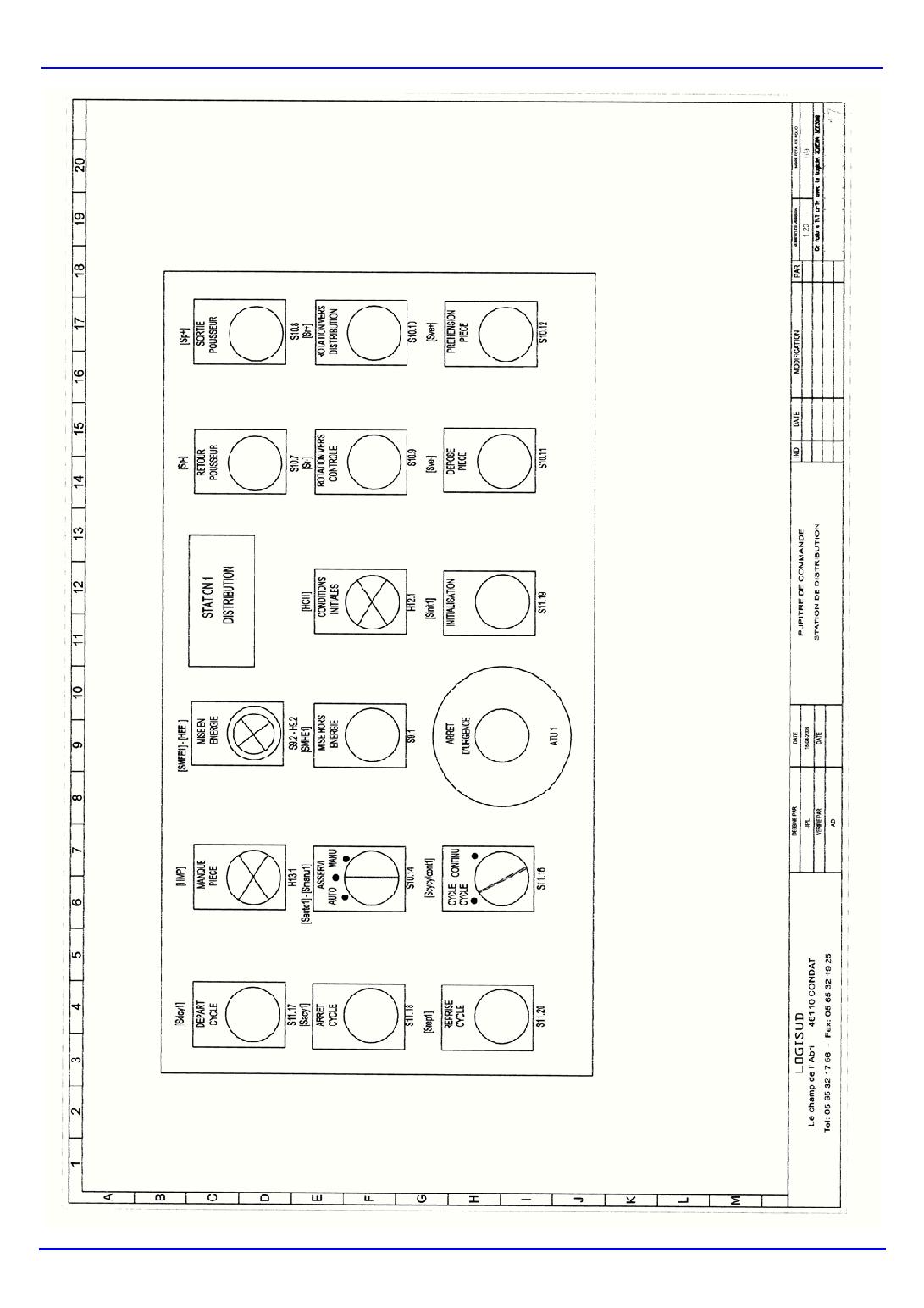

PUPITRE










Élève page 7 sur 8

CIRCUIT DE PUISSANCE PNEUMATIQUE




Élève page 8 sur 8
