Le sous-ensemble fonctionnel PELERICC
 directement issu du système automatisé
MAJORICC permet l’analyse de la tâche de transfert de la plaque :

-
 d’un point de vue fonctionnel avec les différentes fonctions de base d’un système
automatisé (acquisition de données, commande de puissance, dialogue opérateur, …)
-
 d’un point de vue matériel avec les différents constituants d’automatisme (actionneurs,
préactionneurs, capteurs, effecteurs, boutons, voyants …)
-
 d’un point de vue commande (analyse séquentielle de la tâche).

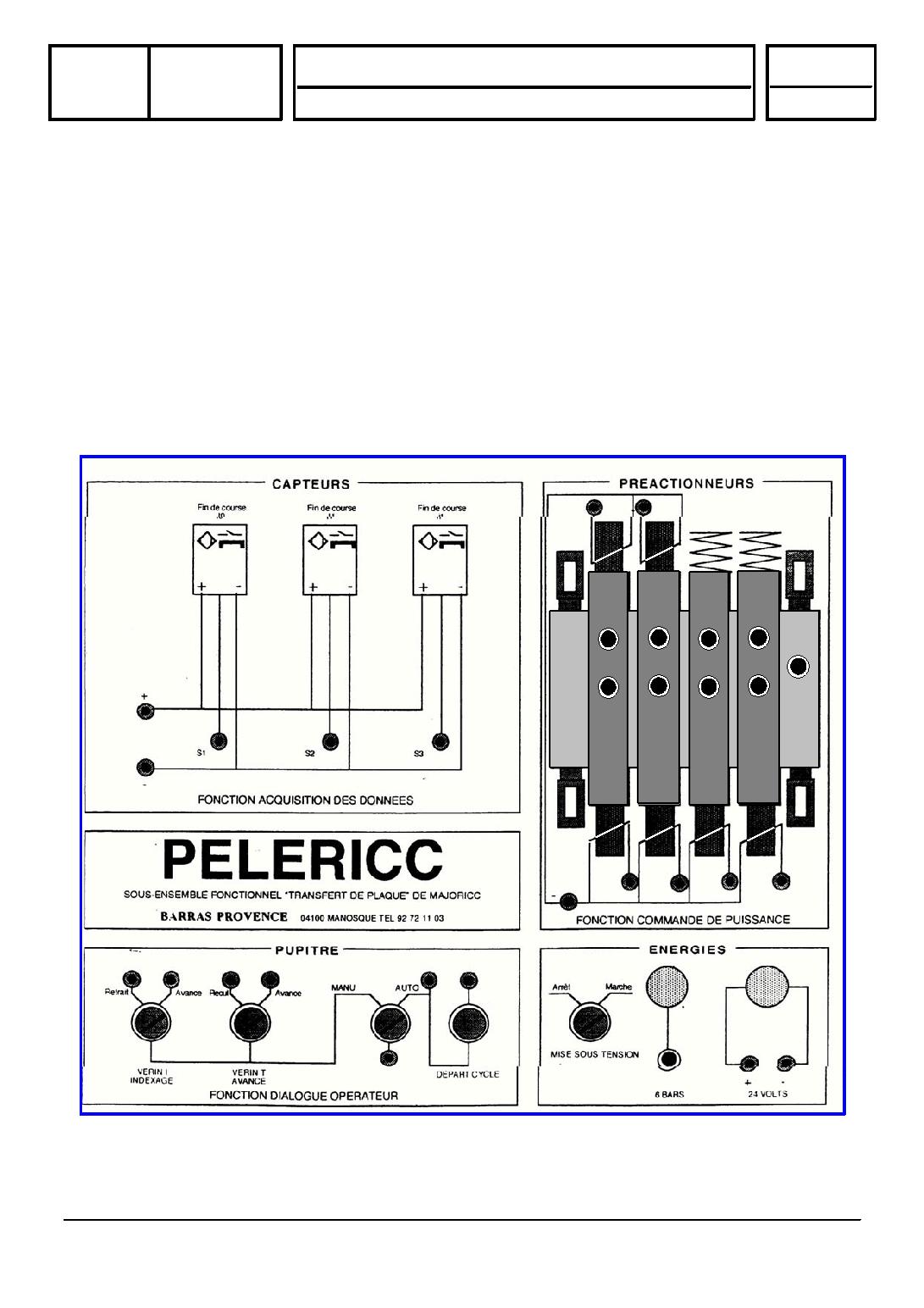

Il comprend en face avant les différents composants qui après les activités de câblage (mise en
place des flux d’information et d’énergie) doivent permettre de valider le comportement attendu
de la tâche de transfert de plaque.








pg_0002

ISI

Dossier Technique
Sous-Ensemble Fonctionnel PELERICC


Fichier: Dossier
technique du SEF
Pelericc.doc
Page:2/2



Dossier Technique


LA PARTIE OPÉRATIVE
 du sous-ensemble fonctionnelle comprend :

-
 un vérin double effet de transfert équipé de deux capteurs de fin de course,
-
 un vérin double effet d’indexage équipé d’un capteur fin de course.

Une bande tournant autour de deux poulies, est équipée de cinq ergots, permettant de simuler
la fonction « Transfert de plaque » par un déplacement successif des ergots au pas défini par le
vérin. Ce dispositif présente l’avantage d’effectuer la fonction en continu (sans repositionnement
en fin de plaque).




Le sous-ensemble fonctionnel comporte une alimentation 24 Vcc interne protégée contre les
courts-circuits. Le commutateur marche/arrêt situé en face avant permet la mise en service de
cette alimentation. Un témoin permet de visualiser la mise sous tension.

L’alimentation en énergie pneumatique s’effectue en raccordant le sous-ensemble fonctionnel
au réseau d’air comprimé 6 bars par le raccord situé en face arrière. Le commutateur
marche/arrêt situé en face avant permet la distribution de l’énergie pneumatique vers le circuit
de puissance. Un témoin permet de visualiser la mise sous pression.

-
 Tous les raccordements électriques sont à réaliser au moyen de câbles et fiches
de 4 mm
-

Tous les raccordements pneumatiques sont à réaliser au moyens de tubes
souples de 6 mm
