Dossier Technique
Sous-Ensemble Fonctionnel
VENTURICC


Fichier: Dossier
technique du SEF
Venturicc.doc
Page:1/2
 En version PDF


Dossier poste



Le sous-ensemble fonctionnel VENTURICC
 directement issu du système automatisé
MAJORICC permet l’analyse de la tâche de montage des châssis :
-
 d’un point de vue fonctionnel avec les différentes fonctions de base d’un système
automatisé (acquisition de données, commande de puissance, dialogue opérateur, …)
-
 d’un point de vue matériel avec les différents constituants d’automatisme (actionneurs,
préactionneurs, capteurs, effecteurs, boutons, voyants …)
-
 d’un point de vue commande (analyse séquentielle de la tâche).

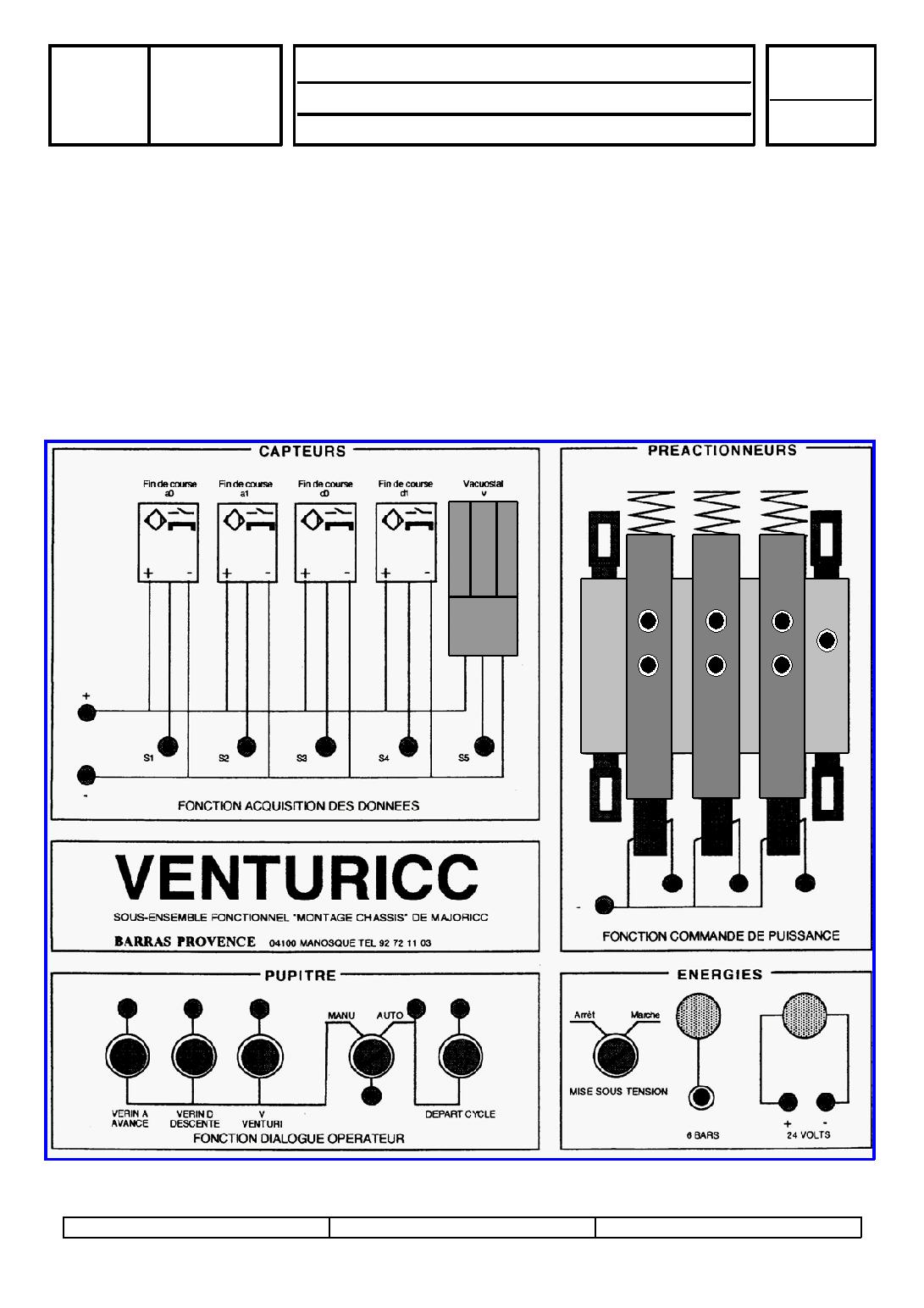

Il comprend en face avant les différents composants qui après les activités de câblage (mise en
place des flux d’information et d’énergie) doivent permettre de valider le comportement attendu
de la tâche de montage des châssis.




pg_0002

ISI

Dossier Technique
Sous-Ensemble Fonctionnel
VENTURICC


Fichier: Dossier
technique du SEF
Venturicc.doc
Page:2/2



Dossier poste

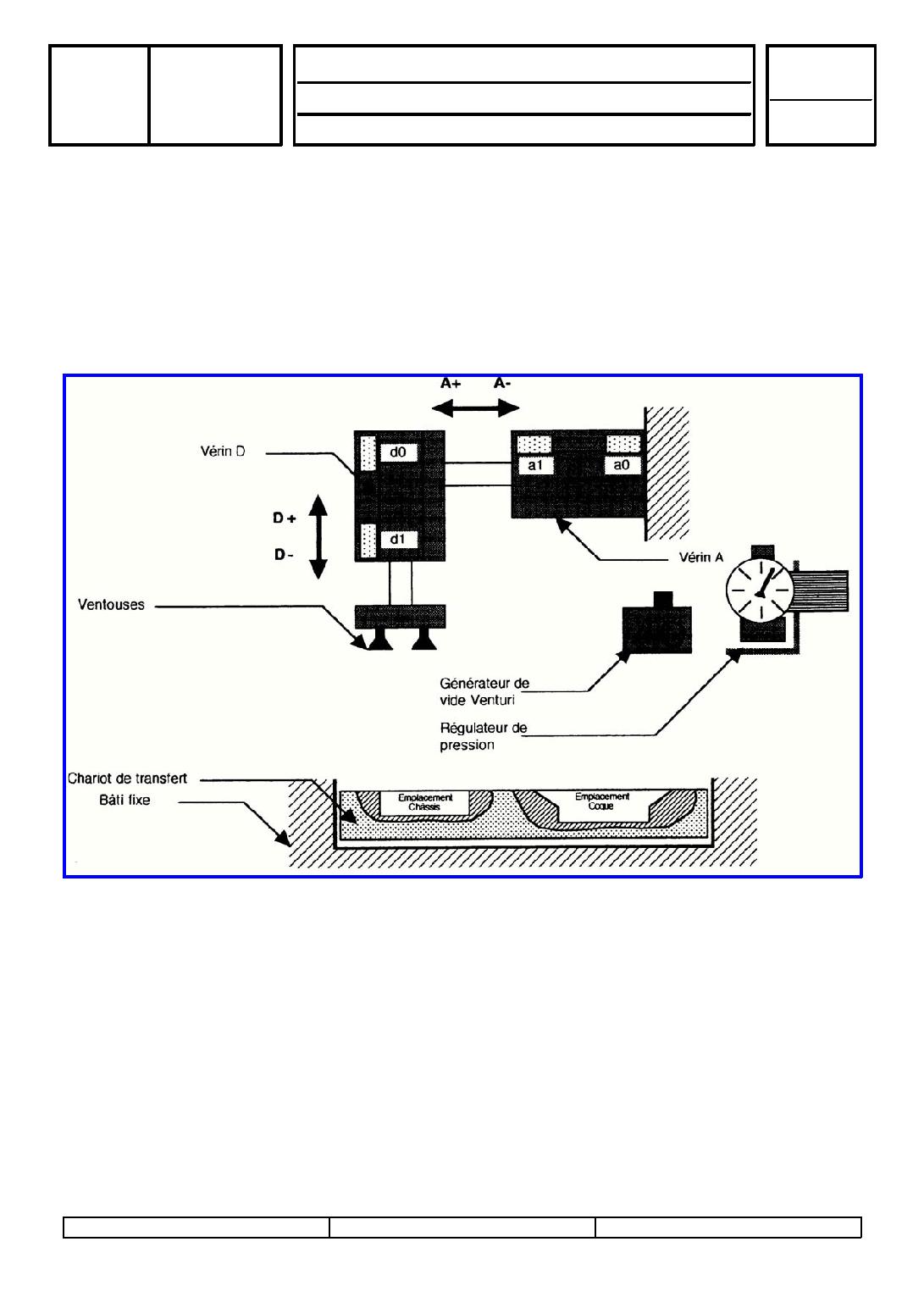

LA PARTIE OPÉRATIVE
 du sous-ensemble fonctionnelle comprend :
-
 un bras manipulateur 2 axes, identique au modèle monté sur MAJORICC équipé de
capteurs fins de course sur chaque vérin,
-
 un générateur de vide de type venturi associé à un jeu de ventouses,
-
 un régulateur de pression permettant de faire varier la pression dans le circuit.

Le manipulateur est équipé d’un réceptacle pivotant destiné à recevoir des pièces de simulation
cylindriques (5 pièces de natures et de masses différentes).



Le sous-ensemble fonctionnel comporte une alimentation 24 Vcc interne protégée contre les
courts-circuits. Le commutateur marche/arrêt situé en face avant permet la mise en service de
cette alimentation. Un témoin permet de visualiser la mise sous tension.

L’alimentation en énergie pneumatique s’effectue en raccordant le sous-ensemble fonctionnel
au réseau d’air comprimé 6 bars par le raccord situé en face arrière. Le commutateur
marche/arrêt situé en face avant permet la distribution de l’énergie pneumatique vers le circuit
de puissance. Un témoin permet de visualiser la mise sous pression.

-
 Tous les raccordements électriques sont à réaliser au moyen de câbles et fiches
de 4 mm
-

Tous les raccordements pneumatiques sont à réaliser au moyens de tubes
souples de 6 mm
