2 ISP
Informatique et Systèmes de Production
Machine page 1 sur 11
Génie Mécanique
 Retour technique ISP


 En version PDF


CUV réalméca.doc


ISP-GM



CONTENU








CONSIGNES PARTICULIÈRES IMPORTANTES

MISE SOUS TENSION

INITIALISATION DU CHANGEUR D’OUTILS

PRISE D’ORIGINE MACHINE (POM)

PRISE D’ORIGINE PROGRAMME (OP)

EXÉCUTION D’UN PROGRAMME INTUITIF

SIMULATION GRAPHIQUE D’UN PROGRAMME INTUITIF

EXÉCUTION D’UN PROGRAMME ISO

SIMULATION GRAPHIQUE D’UN PROGRAMME ISO

TÉLÉCHARGEMENT ET TÉLÉDÉCHARGEMENT

INTRODUCTION DES JAUGES OUTILS

MONTAGE DES OUTILS


Page  2 sur 11

Page  3 sur 11

Page  4 sur 11

Page  4 sur 11

Page  5 sur 11

Page  6 sur 11

Page  7 sur 11

Page  8 sur 11

Page  8 sur 11

Page  9 sur 11

Page  10 sur 11

Page  11 sur 11





pg_0002


Machine page 2 sur 11

CUV réalméca.doc

CONSIGNES PARTICULIÈRES IMPORTANTES

1 - ARRÊT DES MOUVEMENTS :


 L’ensemble des mouvements d’avance et de coupe (Mf et
Mc) peut être stoppé par l’action sur
l’arrêt d’urgence





 Le mouvement d’avance (Mf) peut être stoppé par la mise
à zéro du
potentiomètre des avances





Pour éviter tout déplacement incontrôlé des chariots ou de la broche, mettre le
potentiomètre des avances à zéro après chaque mouvement.
(Sauf pendant un usinage en cycle continu)



ATTEN
TIO
N
 :


S’IL Y A COUPURE DE COURANT
 SUR L’ALIMENTATION GÉNÉRALE :
 LA MACHINE PERD L’ORIGINE EN Z



pg_0003


Machine page 3 sur 11

CUV réalméca.doc

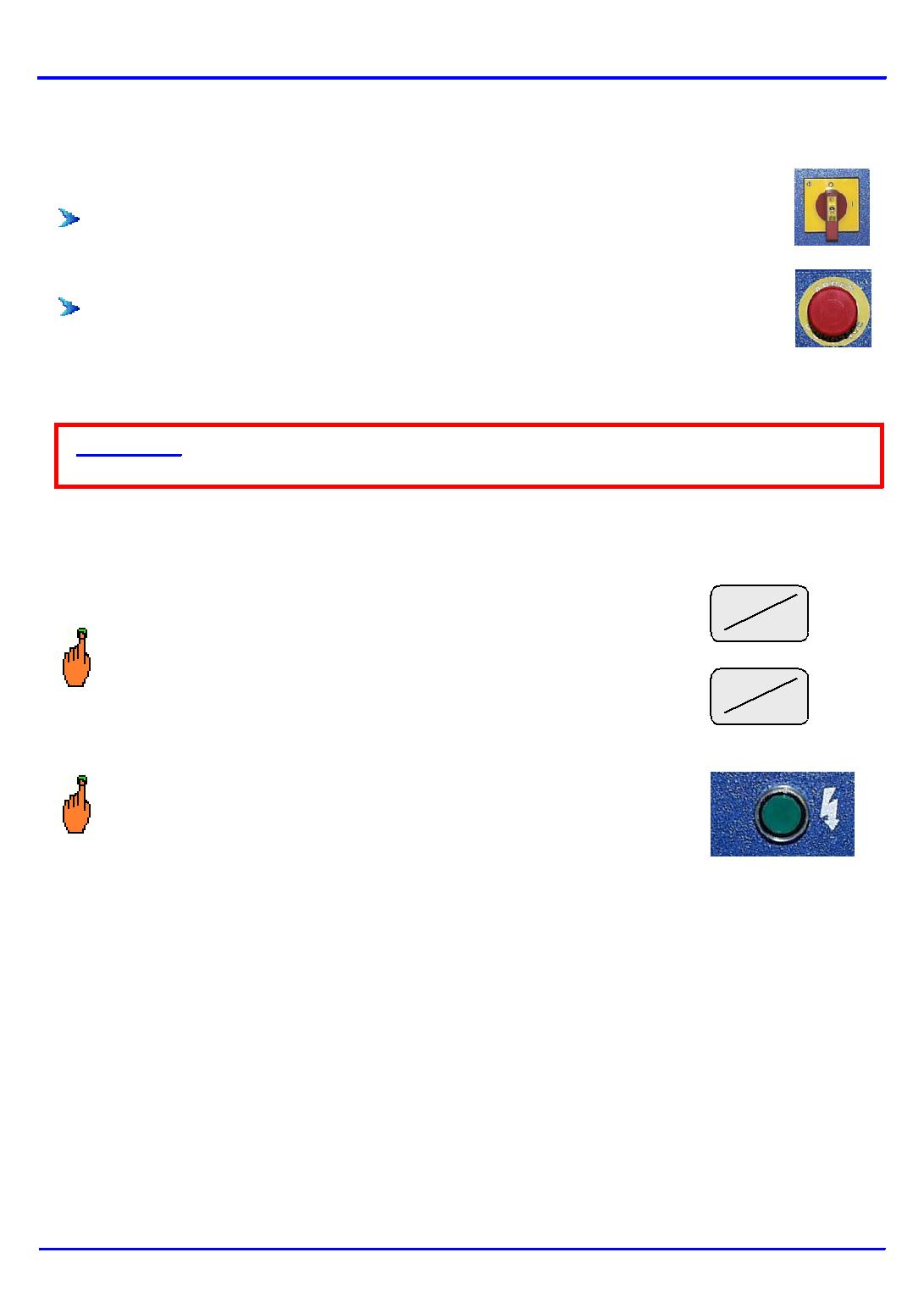

MISE SOUS TENSION

 Enclencher le
sectionneur

situé sur le coté du CUV



 Déverrouiller le
bouton d’arrêt d’urgence






Remarque
:
 dès cet instant, le directeur est utilisable pour charger un programme,
le modifier,  introduire les jauges outils




Appuyer deux fois lentement sur la touche
RAZ
(Chaque pression engendre un bip sonore)






Appuyer sur le bouton
MISE SOUS TENSION




INIT

RAZ
INIT

RAZ
pg_0004


Machine page 4 sur 11

CUV réalméca.doc

INITIALISATION DU CHANGEUR D’OUTILS


 Appuyer sur le bouton d’initialisation du magasin





PRISE D’ORIGINE MACHINE
(POM)


Mettre un pourcentage d’avance non nul



Sélectionner, sur le clavier principal, l’axe Z





Appuyer sur la flèche montante



Appuyer sur la touche
EXÉCUTION


(Attendre le déclanchement du relais pour passer à l’étape suivante)




 Recommencer avec les axes X et Y




?
?
Y
X
?
Z
pg_0005


Machine page 5 sur 11

CUV réalméca.doc

DEFINITION DE L’ORIGINE PROGRAMME (OP)


Appuyer sur la touche du
CHOIX D’OUTIL





Choisir l’outil n°
0



Appuyer sur la touche
EXÉCUTION







D’après les données du contrat de phase déplacer à l’aide des manivelles les
axes jusqu’aux valeurs indiquées sur la première colonne du tableau, faire les
opérations dans l’ordre suivant



 Déplacer la table suivant l’axe Z à l’aide de la manivelle
jusqu'à la valeur indiquée sur le tableau du contrat de phase

 Appuyer sur la touche
Z




 Rentrer la valeur indiquée sur la deuxième colonne du
tableau du contrat de phase à l’aide du clavier numérique
Exemple : 200


 Appuyer 2 fois sur
ENTRÉE
 pour valider votre valeur




 Recommencer la procédure pour les axes X et Y




ENTREE

ENTREE
Z
0
N°
OUTIL
pg_0006


Machine page 6 sur 11

CUV réalméca.doc

ÉXÉCUTION D UN PROGRAMME INTUITIF


Appuyer sur la touche
RAPPEL



Sélectionner le programme voulu à l’aide des flèches









Appuyer sur la touche
RAPPEL






 Sélectionner, à l’aide des flèches, la ligne écrite
PIECE 0………














Appeler le professeur pour vérification






 Appuyer sur la touche
EXÉCUTION





?
?

RAPPEL
?
?

RAPPEL
pg_0007


Machine page 7 sur 11

CUV réalméca.doc

SIMULATION GRAPHIQUE D’UN PROGRAMME
INTUITIF


Appuyer sur la touche
RAPPEL



Sélectionner le programme voulu à l’aide des flèches









Appuyer sur la touche
RAPPEL






 Sélectionner, à l’aide des flèches, la ligne écrite
PIECE 0………









Appuyer sur la touche
SIMULATION






 Appuyer sur la touche
EXÉCUTION






SIMUL
?
?

RAPPEL
?
?

RAPPEL
pg_0008


Machine page 8 sur 11

CUV réalméca.doc

EXÉCUTION D’UN PROGRAMME ISO



Appuyer sur la touche
FONCTION AUXILIAIRE








(Vous venez d’entrer dans un menu multi choix)





Appuyer sur la touche
4 - exécution programme 99996




 Appuyer sur la touche
EXÉCUTION






SIMULATION GRAPHIQUE D’UN PROGRAMME ISO


Appuyer sur la touche
FONCTION AUXILIAIRE






(Vous venez d’entrer dans un menu multi choix)





Appuyer sur la touche
4 - exécution programme 99996



Appuyer sur la touche
SIMULATION




 Appuyer sur la touche
EXÉCUTION



4
FONCT
AUXIL

SIMUL
4
FONCT
AUXIL
pg_0009


Machine page 9 sur 11

CUV réalméca.doc

TÉLÉCHARGEMENT D UN PROGRAMME



Appuyer sur la touche
FONCTION AUXILIAIRE










(Vous venez d’entrer dans un menu multi choix)



Appuyer sur la touche
5 - modes auxiliaires







Appuyer sur la touche
2 - périphériques







Appuyer sur la touche
1 – entrée de périphériques






 Deux cas se présentent :

1- Un programme ISO : rentrer le numéro du programme
99996

2- Un programme en intuitif : rentrer le numéro du
programme correspondant au contrat de phase
ex : 06210


1
5
FONCT
AUXIL
2
pg_0010


Machine page 10 sur 11

CUV réalméca.doc

INTRODUCTION DES JAUGES OUTILS



 Appuyer sur la touche
FONCTION AUXILIAIRE







(Vous venez d’entrer dans un menu multi-choix)




Appuyer sur la touche
2 – Table d’outils





Entrer le numéro de l’outil à corriger

Exemple : 2





(Affichage T2)




Appuyer sur la touche
RAPPEL









(Affichage de tous les paramètres de l’outil T2)











Corriger les valeurs de X et Z en évitant de déplacer les virgules et
de toucher à toutes les autres valeurs.


 Appuyer sur la touche
ENTRÉE





ENTREE

RAPPEL
2
FONCT
AUXIL
pg_0011


Machine page 11 sur 11

CUV réalméca.doc

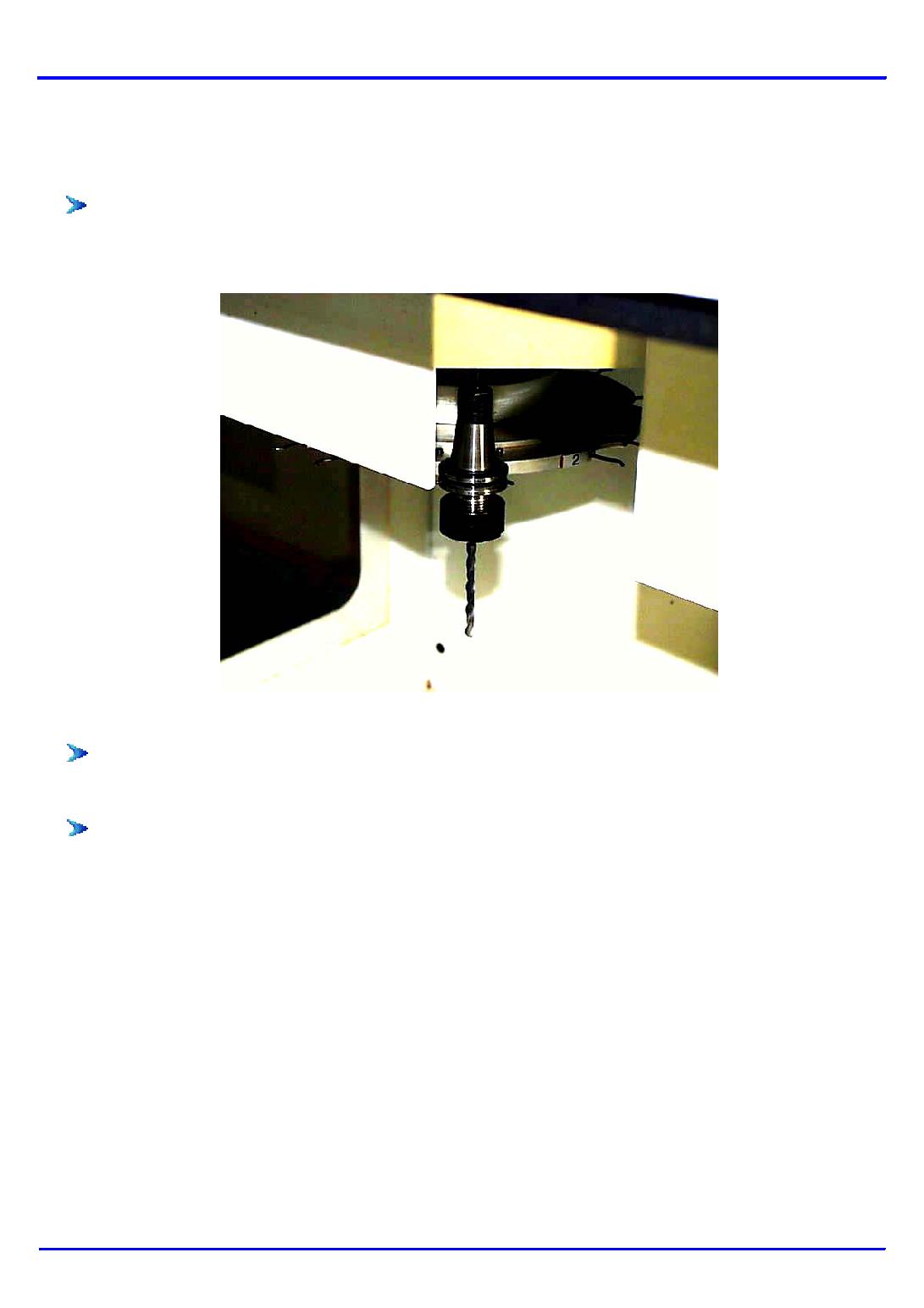

MONTAGE DES OUTILS



 Mettre les outils dans le magasin






 Recommencer cette démarche pour tous les outils


 Pour mettre l’outil en broche il suffit d’appuyer sur le bouton situé à gauche du
pupitre
