Sciences et Techniques Industrielles
Technique page 1 sur 5
Génie Mécanique - Productique
 En version PDF





Dossier technique du banc EPB.doc


STI-GM






CONTENU









PRÉSENTATION DU BANC DE MESURE



Technique page  2 sur 5


INITIALISATION DU BANC DE MESURE



Technique page  3 sur 5


MESURE D’OUTIL






Technique page  4 sur 5

pg_0002


Technique page 2 sur 5

Dossier technique du banc EPB.doc

1 –
PRÉSENTATION DU BANC DE MESURE



















Repère    Désignation
1
Molette de blocage de l’axe Z
2
Molette de blocage de l’axe X
3
Commande de réglage fin de l’axe X
4
Commande de réglage fin de l’axe Z
5
Interrupteur Marche / Arrêt
6
Broche contenant la cage conique à aiguille
7
Carter
8
Faisceau lumineux
9
Projecteur
10
Afficheur électronique

1

2

9

8

3
10
6

7

4

5
pg_0003


Technique page 3 sur 5

Dossier technique du banc EPB.doc

2 –

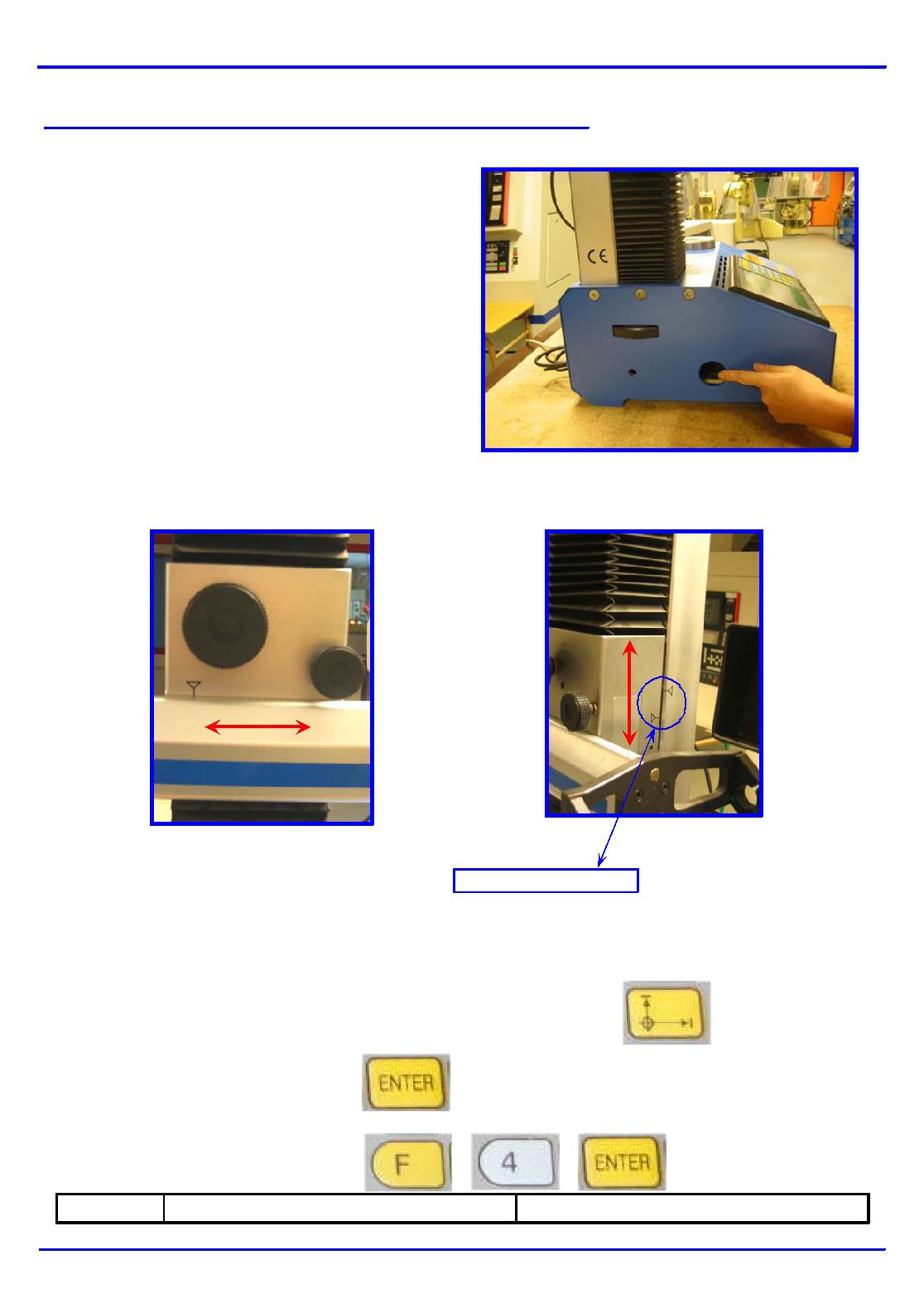

INITIALISATION DU BANC DE MESURE




1 – Mettre sous tension l’appareil.

L’interrupteur est accessible par l’ouverture
diamètre 40 sur le coté gauche du bâti.



2 – Faire les P.O.M. (axes X et Z).





- Débloquer les axes X et Z à l’aide des deux molettes.
- Déplacer les chariots pour faire passer les marques de référence les unes devant les autres
(un « BIP » sonore validera l’opération).
- Bloquer les axes X et Z.

3 – Sélectionner le numéro de la machine.

- Appuyer sur la touche « Point de référence », symbolisé par :
- Sélectionner le numéro de votre machine






(voir tableau page suivante).
- Valider par :

4 – Initialisation de la mémoire.

- Appuyer successivement sur :

N°
Machine
Observation

pg_0004


Technique page 4 sur 5

Dossier technique du banc EPB.doc

0
Gambin et C.U.H.
BT 30
1
C.U.V. Cincinnati
SA
2
TCN Somab
VDI 16
3
Tour Réalméca
VDI 16
4
Réalméca
E40
5
Cazeneuve
CT 200 – outils pairs
6
Cazeneuve
CT 200 – outils impairs

LE BANC DE PRÉRÉGLAGE EST PRÊT À ÊTRE UTILISÉ
POUR LES MESURES D’OUTILS (JAUGES)

3 –

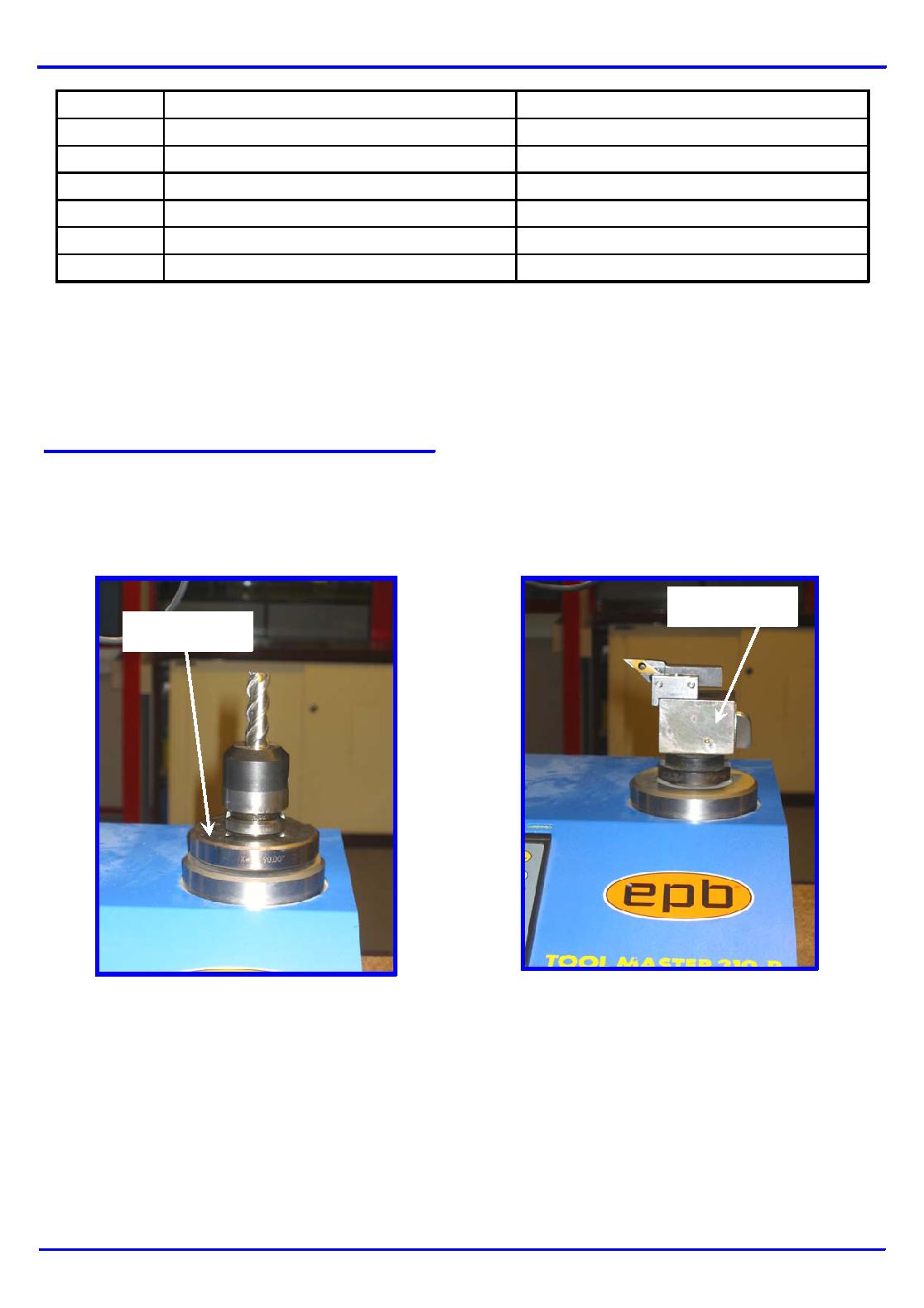

MESURE D’OUTIL (JAUGES)


1 – Choisir l’adaptateur correspondant à votre porte-outil.

2 – Mettre l’outil dans la broche de l’appareil.




3 – Débloquer les axes X et Z à l’aide des deux molettes.

4 – Déplacer les axes de manière à voir la pointe de l’outil dans le projecteur (réglage grossier).

5 – Bloquer les axes X et Z à l’aide des deux molettes.

6 – à l’aide des commandes de réglage fin, et en faisant tourner votre outil, aligner le réticule sur
l’outil à mesurer et veiller à avoir une image nette.
Adaptateur
Adaptateur

pg_0005


Technique page 5 sur 5

Dossier technique du banc EPB.doc

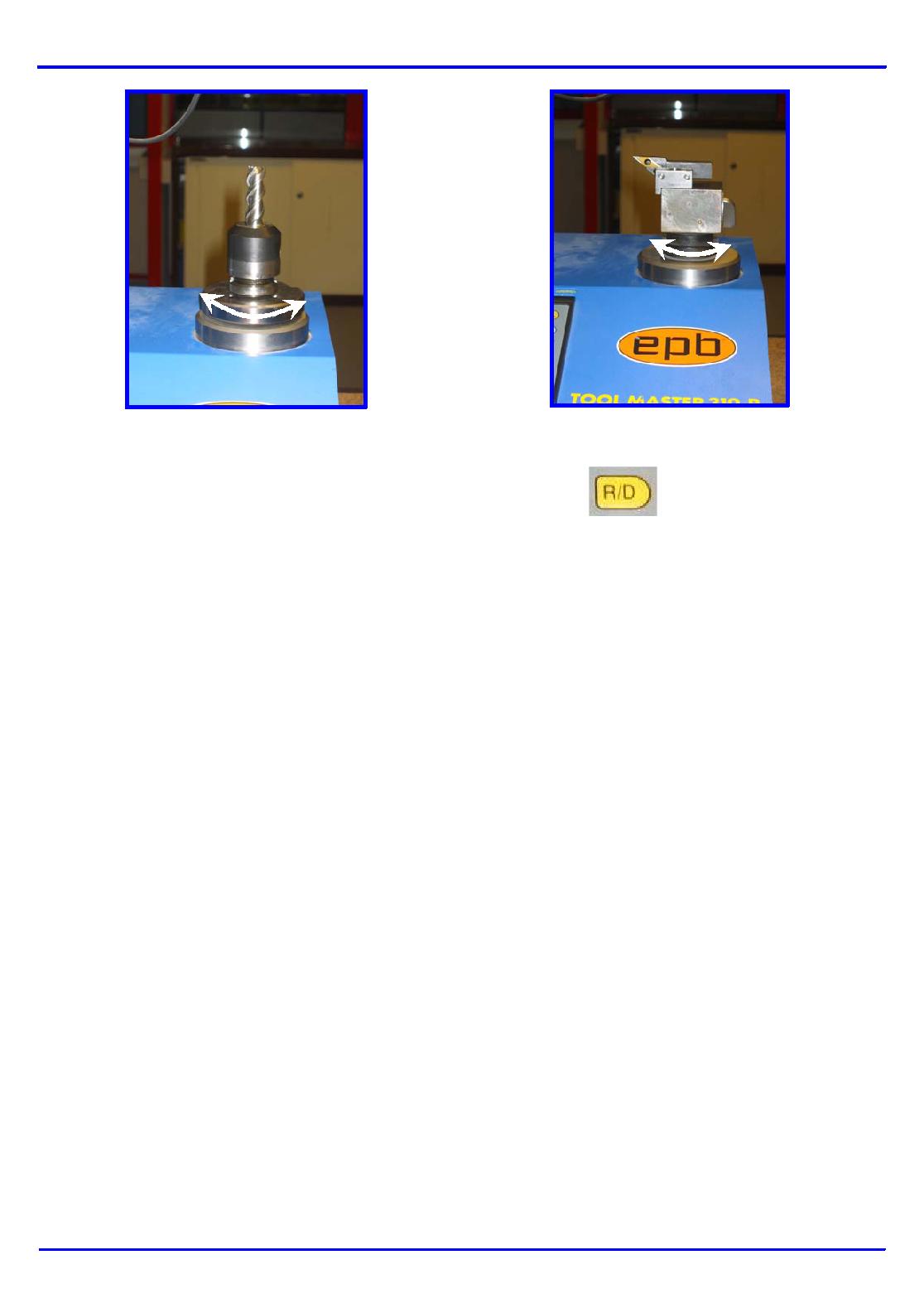

Pour la mesure sur l’axe X : vérifier que la mesure se fait bien au rayon (R éclairé
en rouge sur l’afficheur) en appuyant sur la touche :
