GM
Sciences et Techniques Industrielles
Technique page 1 sur 8
Génie Mécanique - Productique
 Retour



 En version PDF

Winpreset.doc


STI-GM






CONTENU








CHOIX ET INITIALISATION DU LOGICIEL

Technique page 2 sur 8
TÉLÉCHARGEMENT DE PROGRAMME

Technique page 3 sur 8
INITIALISATION EN VUE DU TÉLÉCHARGEMENT DES JAUGES

Technique page 4 sur 8
TÉLÉCHARGEMENT DES JAUGES SUR UN CU

Technique page 5 sur 8
TÉLÉCHARGEMENT DES JAUGES SUR UN TCN

Technique page 7 sur 8






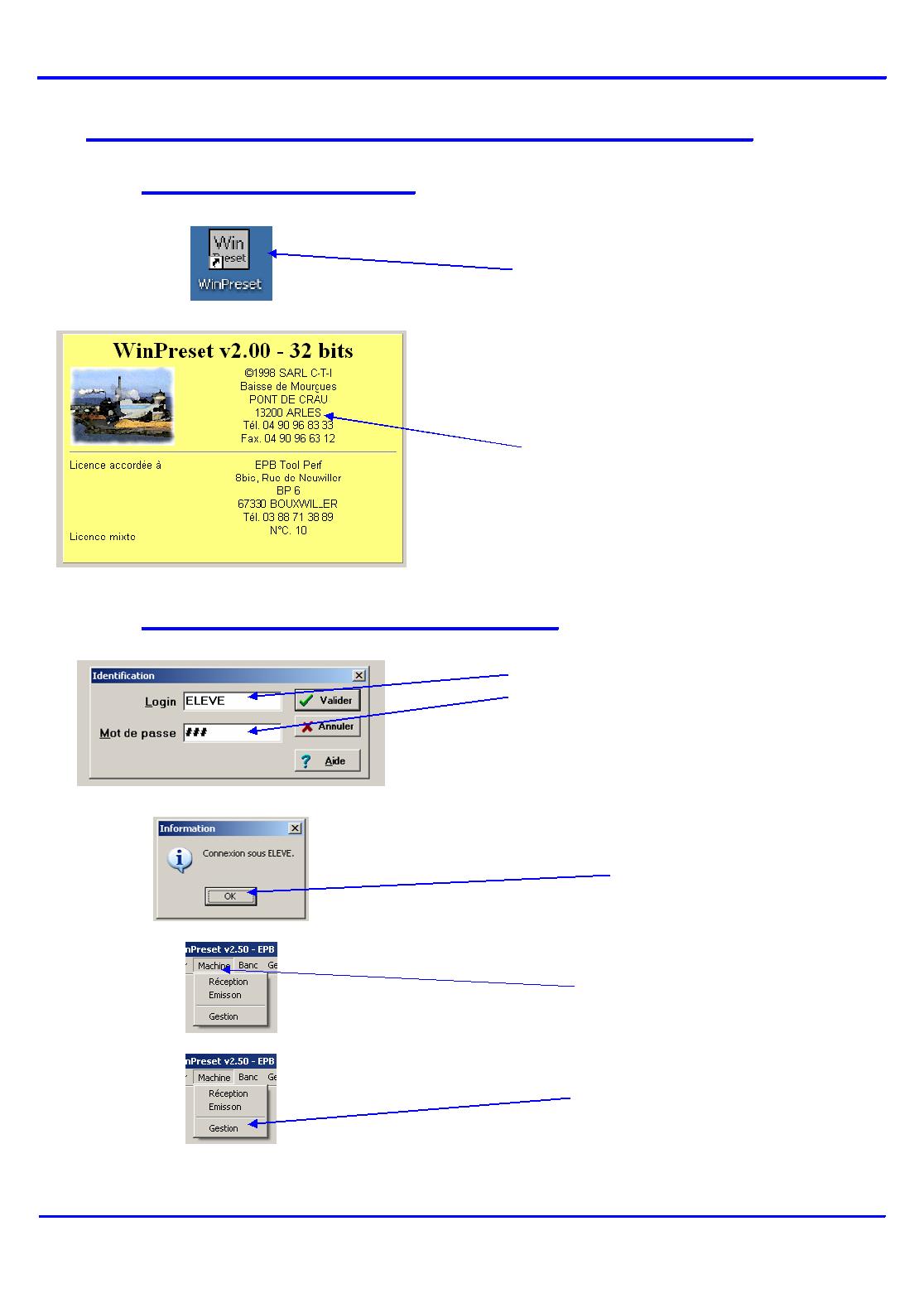

pg_0002


Technique page 2 sur 8

Winpreset.doc

1.

CHOIX ET INITIALISATION DU LOGICIEL


1.1-

CHOIX DU LOGICIEL :




Double  sur


 sur le rectangle jaune

1.2-

INITIALISATION DU LOGICIEL :





Compléter le Login
(ELEVE)

Compléter le mot de passe
(EPB)

 sur valider


 sur OK



 sur Machine

 sur Gestion

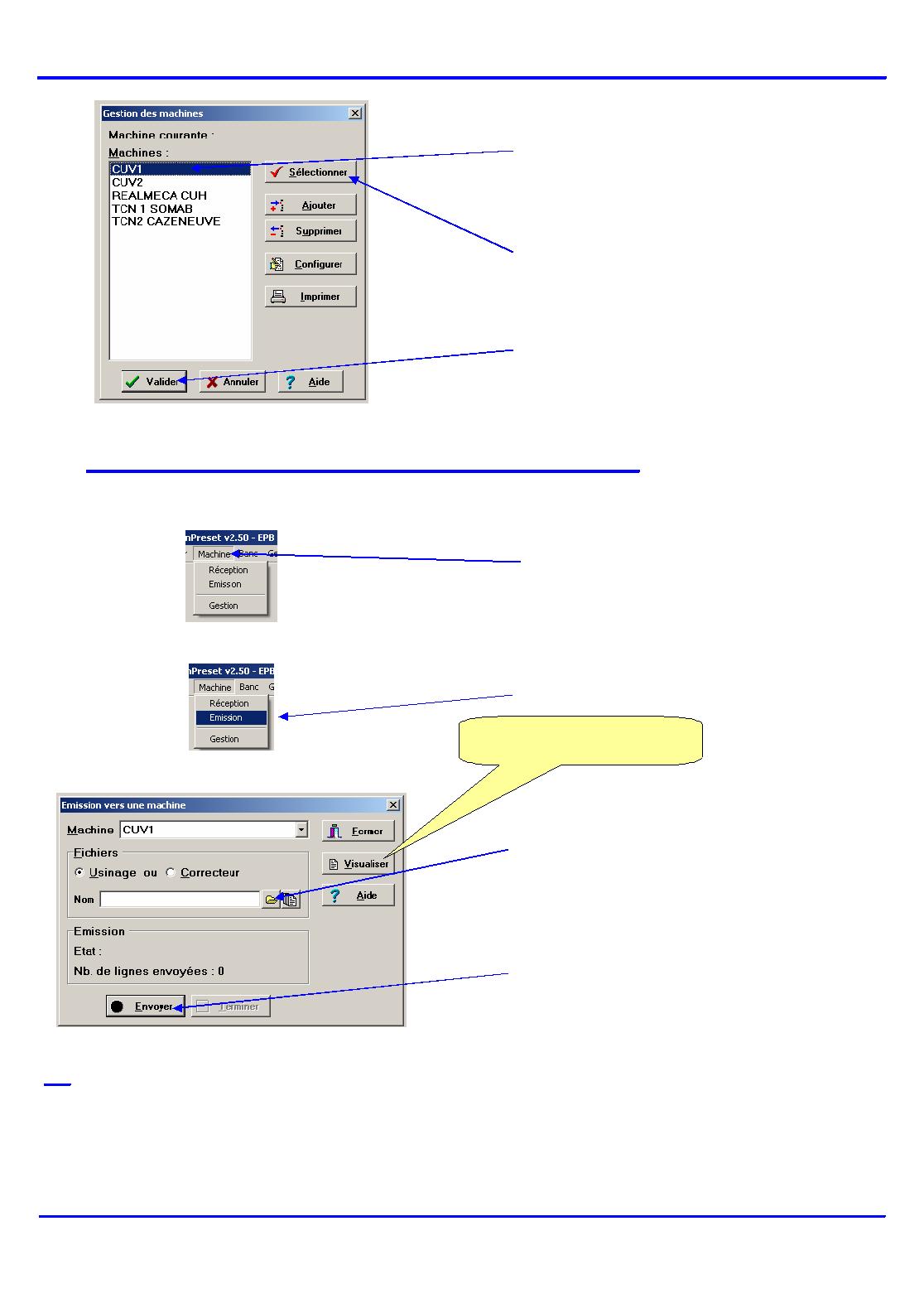

pg_0003


Technique page 3 sur 8

Winpreset.doc


Choisir la machine outil



 sur Sélectionner



 sur Valider


2.

TÉLÉCHARGEMENT DE PROGRAMME





 sur Machine





 sur Émission

Entrer le nom du programme ou
choisir en cliquant sur dossier



Envoyer vers la machine

NB
 :
Pour recevoir un programme sur la machine, se reporter au dossier machine
Le programme peut être
visualisé

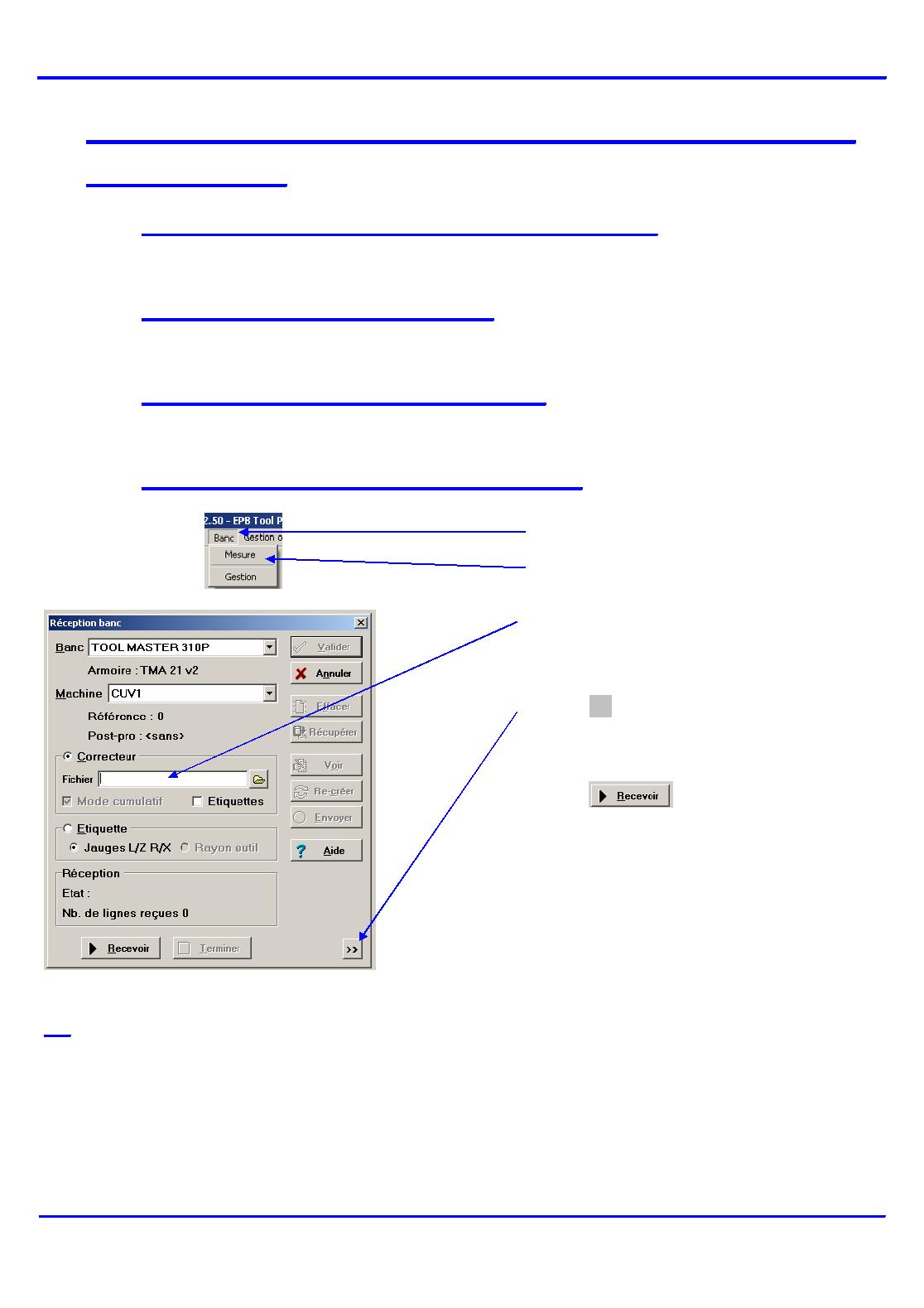

pg_0004


Technique page 4 sur 8

Winpreset.doc


3.

INITIALISATION EN VUE DU TÉLÉCHARGEMENT
DES JAUGES


3.1-

INITIALISATION DU BANC DE MESURE :


Cf dossier technique « BANC EPB »

3.2-

INITIALISER LE LOGICIEL :


Cf dossier technique « BANC EPB »

3.3-

CHOIX DE LA MACHINE-OUTIL :


Cf dossier technique « BANC EPB »

3.4-

SÉLECTION DU MODE DE MESURE :




 Banc

 Mesure


Ecrire le nom de votre fichier



 sur >>



 sur



NB
 :
La suite de la procédure dépend du type de machine.

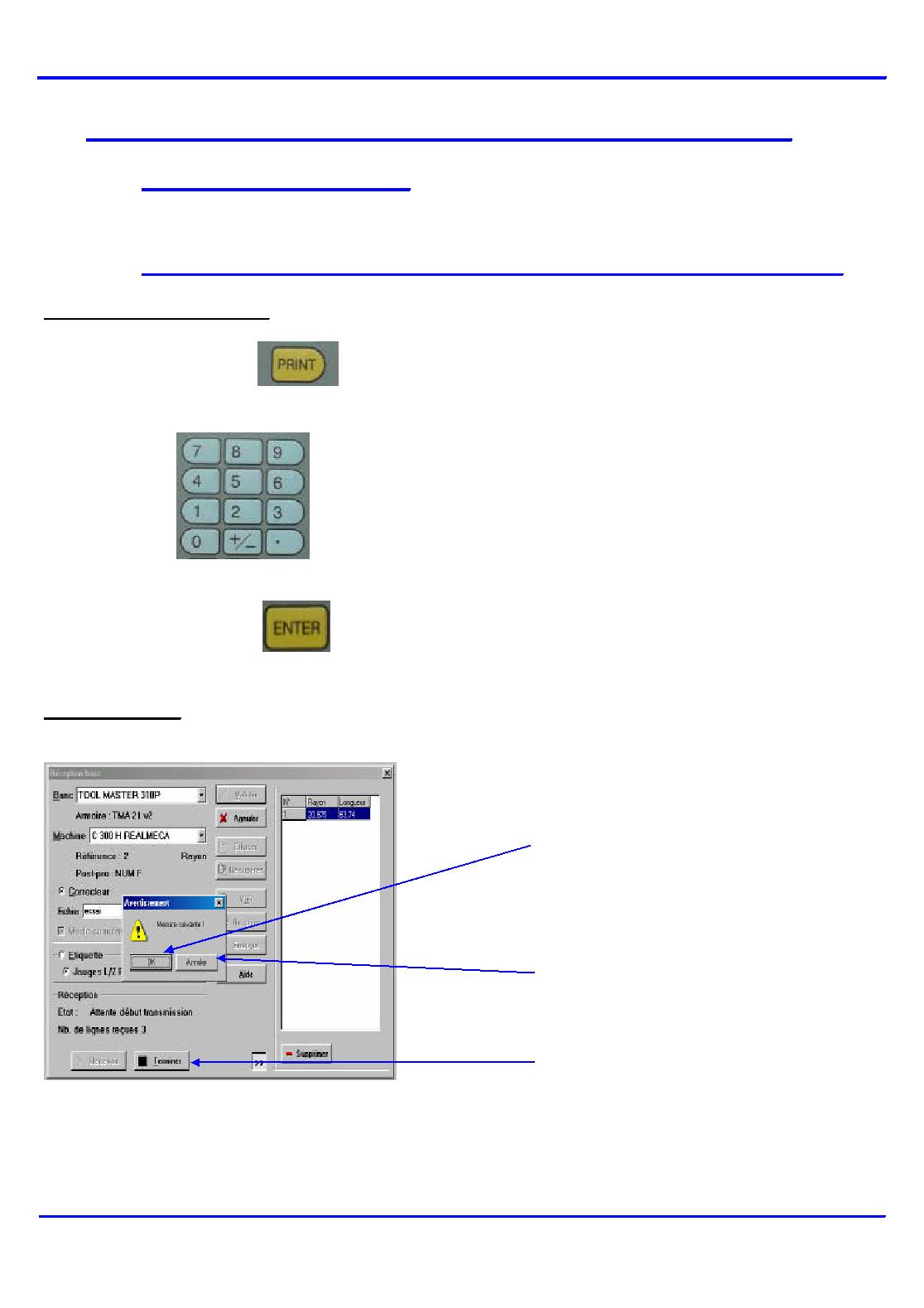

pg_0005


Technique page 5 sur 8

Winpreset.doc

4.

TÉLÉCHARGEMENT DES JAUGES POUR UN CU


4.1-

MESURE DE L’OUTIL :


Cf dossier technique « BANC EPB »

4.2-

ENVOI DES VALEURS MESURÉES DANS L’ORDINATEUR :


Sur le banc de préréglage :


appuyer sur







Indiquer au clavier le n° du correcteur de l’outil
Valider par




Sur l’ordinateur :





si vous avez d’autres outils à mesurer,

 sur OK et reprendre à l’étape 1



Si aucune autre mesure n’est
nécessaire,
 sur Annuler



 sur Terminer


pg_0006


Technique page 6 sur 8

Winpreset.doc



 Sur Envoyer

4.3-

ENVOI DU FICHIER DE CORRECTEURS SUR LE CU






 sur Envoyer


NB
 :
Sur le centre d’usinage, sélectionner et valider le mode :

CHARGEMENT DES JAUGES PAR RUBAN

1
4.012 96.236

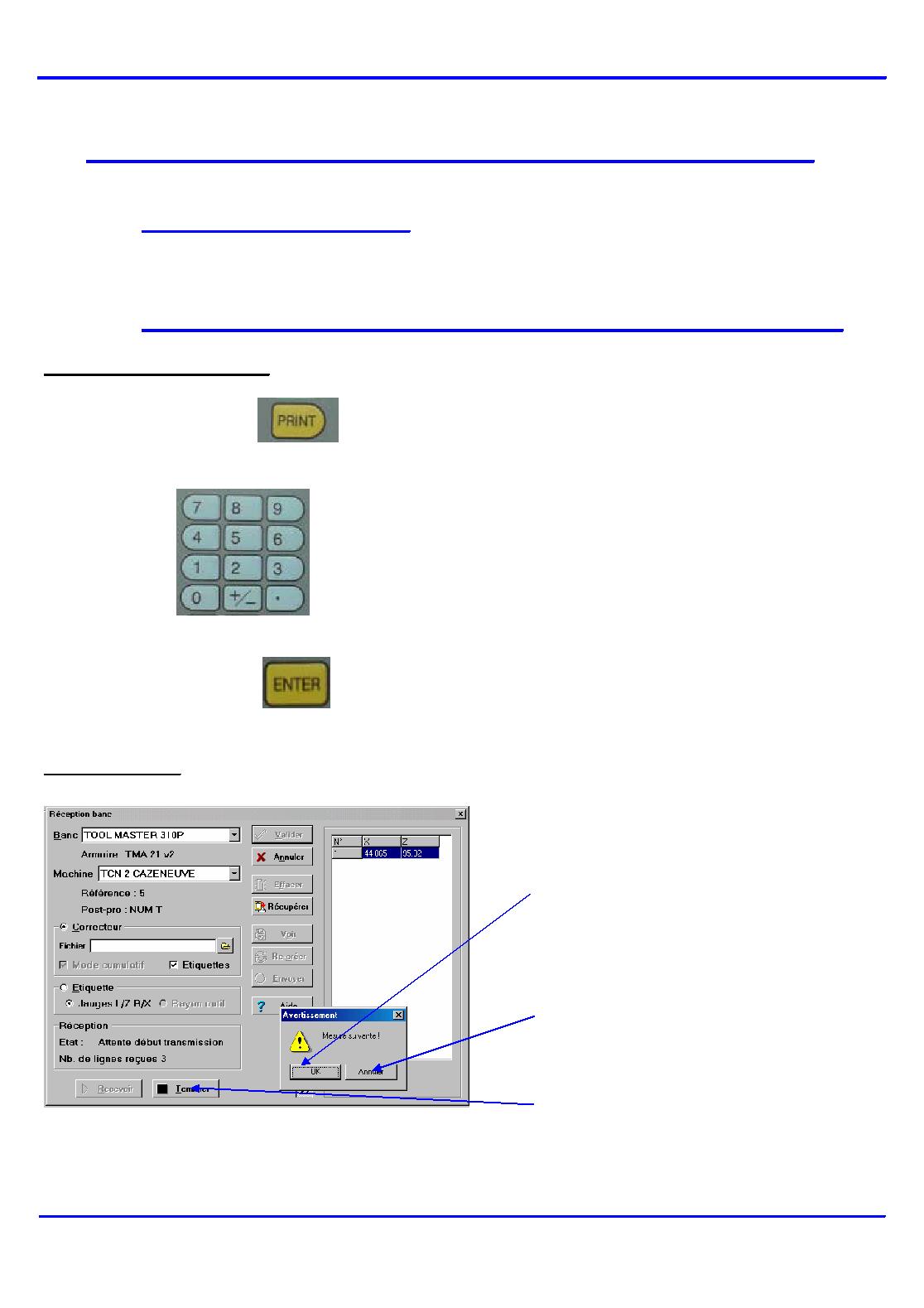

pg_0007


Technique page 7 sur 8

Winpreset.doc


5.

TÉLÉCHARGEMENT DES JAUGES POUR UN TCN


5.1-

MESURE DE L’OUTIL :


Cf dossier technique « BANC EPB »

5.2-

ENVOI DES VALEURS MESURÉES DANS L’ORDINATEUR :


Sur le banc de préréglage :


appuyer sur







Indiquer au clavier le n° du correcteur de l’outil
Valider par




Sur l’ordinateur :




si vous avez d’autres outils à mesurer,

 sur OK et reprendre à l’étape 1



Si aucune autre mesure n’est
nécessaire,
 sur Annuler



 sur Terminer

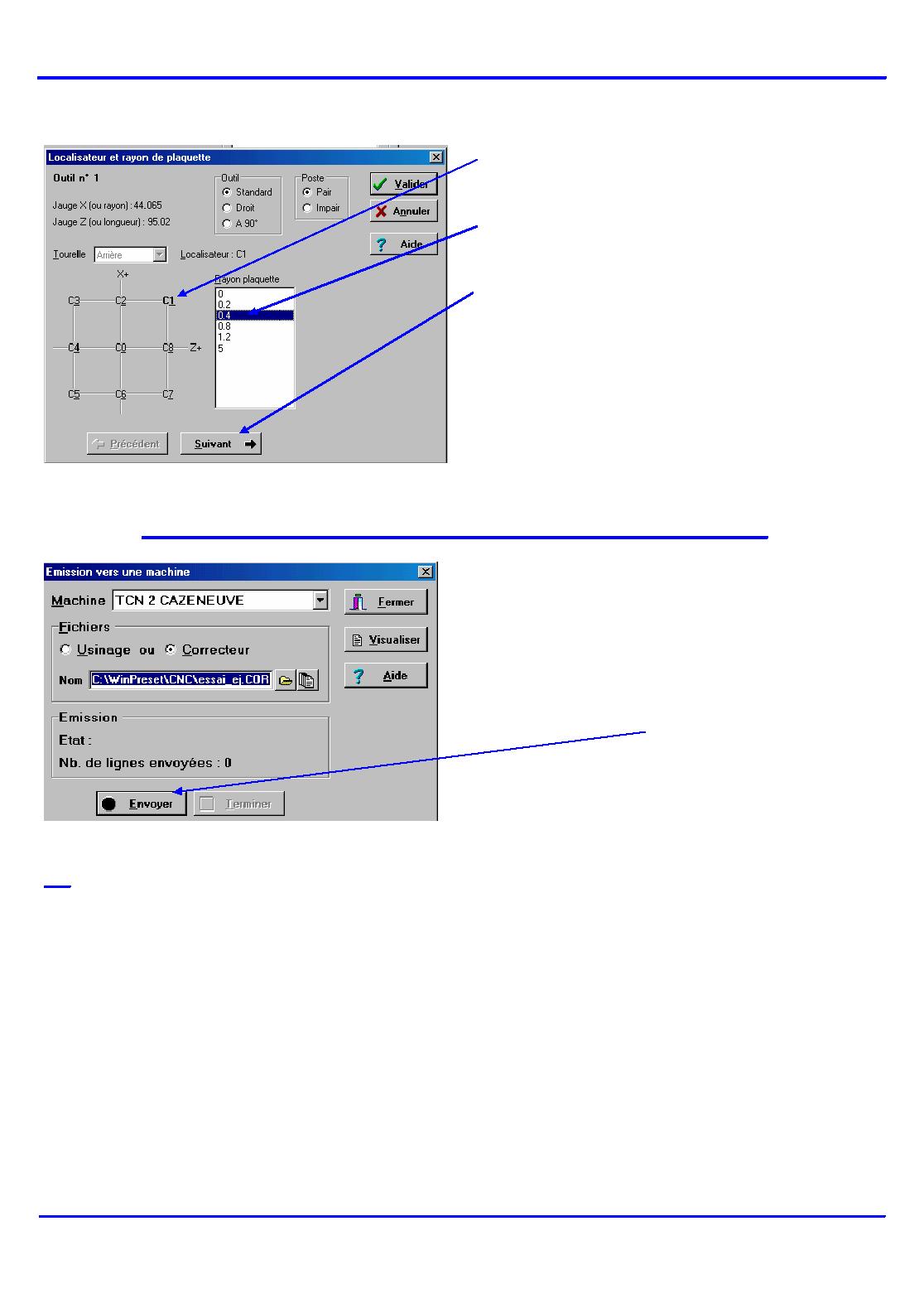

pg_0008


Technique page 8 sur 8

Winpreset.doc


Pour chaque outil, indiquer :


L’orientation du centre outil


Le rayon de plaquette


 sur Suivant ou Précédent pour changer
d’outil


5.3-

ENVOI DU FICHIER DE CORRECTEURS SUR LE TCN






 sur Envoyer


NB
 :
Sur le TCN, sélectionner et valider le mode :

CHARGEMENT DES JAUGES PAR RUBAN
