1 –

STRUCTURATION PAR ENCAPSULATION

Il y a encapsulation d’un ensemble d’étapes, dites encapsulées, par une étape, dite encapsulante, si
et seulement si, lorsque cette étape encapsulante est active, l’une, au moins, des étapes
encapsulées est active. Le spécificateur peut utiliser l’encapsulation pour structurer de manière
hiérarchique un grafcet.

2 –

SYMBOLISATION ET DESCRIPTION


Symbole
Description





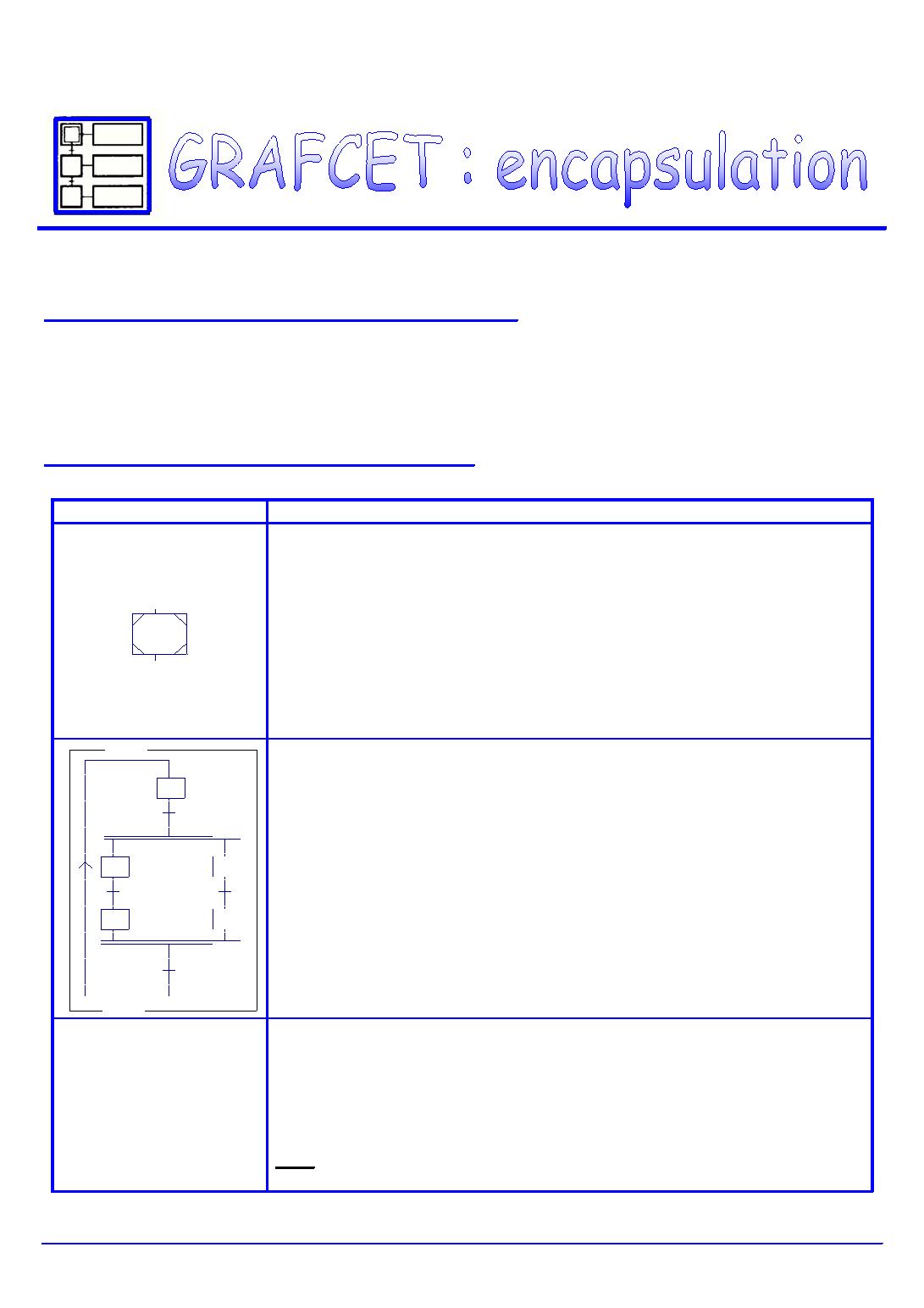

Étape encapsulante :
Cette notation indique que cette étape contient d’autres étapes dites
encapsulées dans une ou plusieurs encapsulations de cette même
étape encapsulante.
L’étape encapsulante possède toutes les propriétés de l’étape, il
convient que l’astérisque soit remplacé par le repère de l’étape.
Une étape encapsulante peut donner lieu à une ou plusieurs
encapsulations possédant chacune au moins une étape active lorsque
l’étape encapsulante est active, et ne possédant aucune étape active
lorsque l’étape encapsulante est inactive.



Représentation graphique d’une encapsulation :
Une encapsulation # d’une étape encapsulante * peut être représentée
par le grafcet partiel des étapes encapsulées, ceint d’un cadre sur
lequel est placé en haut à gauche le nom * de l’étape encapsulante, et
en bas à gauche le repère # de l’encapsulation représentée.
Dans une encapsulation, il convient que l’ensemble des étapes
encapsulées constitue un grafcet partiel dont le nom peut servir de
repère à l’encapsulation correspondante.



X*/G#
Désignation globale d’une encapsulation :
Une encapsulation # d’une étape encapsulante * peut être décrite
globalement par une expression littérale dans laquelle l’étape
encapsulante * est désignée par la variable d’étape X*, l’encapsulation
par le symbole /, et les étapes encapsulées par le nom du grafcet
partiel G# auquel elles appartiennent.
Rem
 : cette représentation suppose que le grafcet partiel désigné ait
été préalablement défini.


*
*
#
pg_0002
Page 2 sur 3

GRAFCET - structuration par encapsulation.doc


Symbole
Description




X*/X#
Désignation élémentaire d’une encapsulation :
On peut indiquer par une expression littérale qu’une étape # est
encapsulée dans une étape encapsulante * en utilisant les variables
d’étape et sans nommer l’encapsulation.
Rem
 : cette notation convient pour désigner une suite hiérarchique
d’étapes encapsulées les unes dans les autres, elles permet
également une identification relative des étapes par niveau
d’encapsulation.
Exemple
 : X4/X25/X12 désigne l’encapsulation de l’étape 12 dans
l’étape 25, elle-même encapsulée dans l’étape 4.


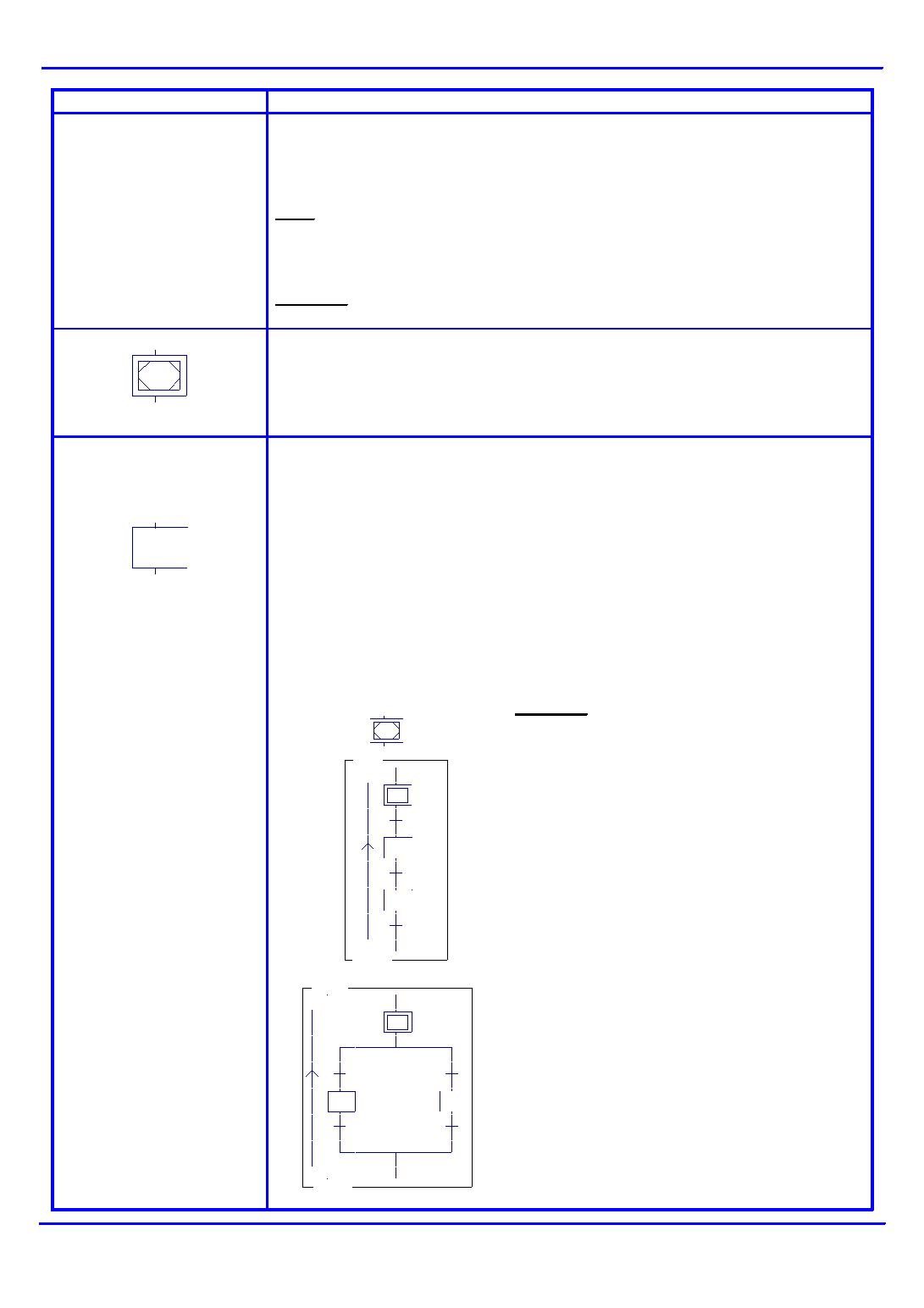

Étape encapsulante initiale :
Cette représentation indique que cette étape participe à la situation
initiale.
Dans ce cas, l’une, au moins, des étapes encapsulées dans chacune
de ses encapsulations doit être également une étape initiale.





Lien d’activation :
Représenté par un astérisque à gauche des symboles d’étapes
encapsulées, le lien d’activation indique quelles sont les étapes
encapsulées actives à l’activation de l’étape encapsulante.
Il ne faut pas confondre le lien d’activation avec l’indication des étapes
initiales qui peuvent être encapsulées. Il est toute fois possible qu’une
étape initiale encapsulée possède également un lien d’activation.
La désactivation d’une étape encapsulante a pour conséquence la
désactivation de toutes ses étapes encapsulées. Cette désactivation
est souvent le fait du franchissement d’une transition aval de l’étape
encapsulante, mais peut également résulter de tout autre moyen de
désactivation (forçage ou encapsulation de niveau supérieur).


9


42
43
44



65
66
67


Exemple
 :
L’étape encapsulante 9 est
nécessairement une étape initiale, car elle
encapsule l’étape initiale 42.

L’encapsulation G4 de l’étape
encapsulante 9 contient les étapes 42, 43
et 44.
L’étape initiale 42 participe à la situation
initiale, elle est donc active à l’instant
initial. Par contre, à chaque activation de
l’étape 9, consécutive à l’évolution du
grafcet, l’étape 44 est activée.

L’encapsulation G3 de l’étape
encapsulante 9 contient les étapes 65, 66
et 67.
L’étape initiale 65 participe à la situation
initiale, elle est donc active à l’instant
initial. Elle est aussi activé à chaque
activation de l’étape 9 consécutive à
l’évolution du grafcet.


*
*
9
9
G3
G4
*
*
pg_0003
Page 3 sur 3

GRAFCET - structuration par encapsulation.doc


3 –

EXEMPLE



1
85
100
21
2
86
22
110
120
3
23
87
88
111
121
1
1
2
2
3
3



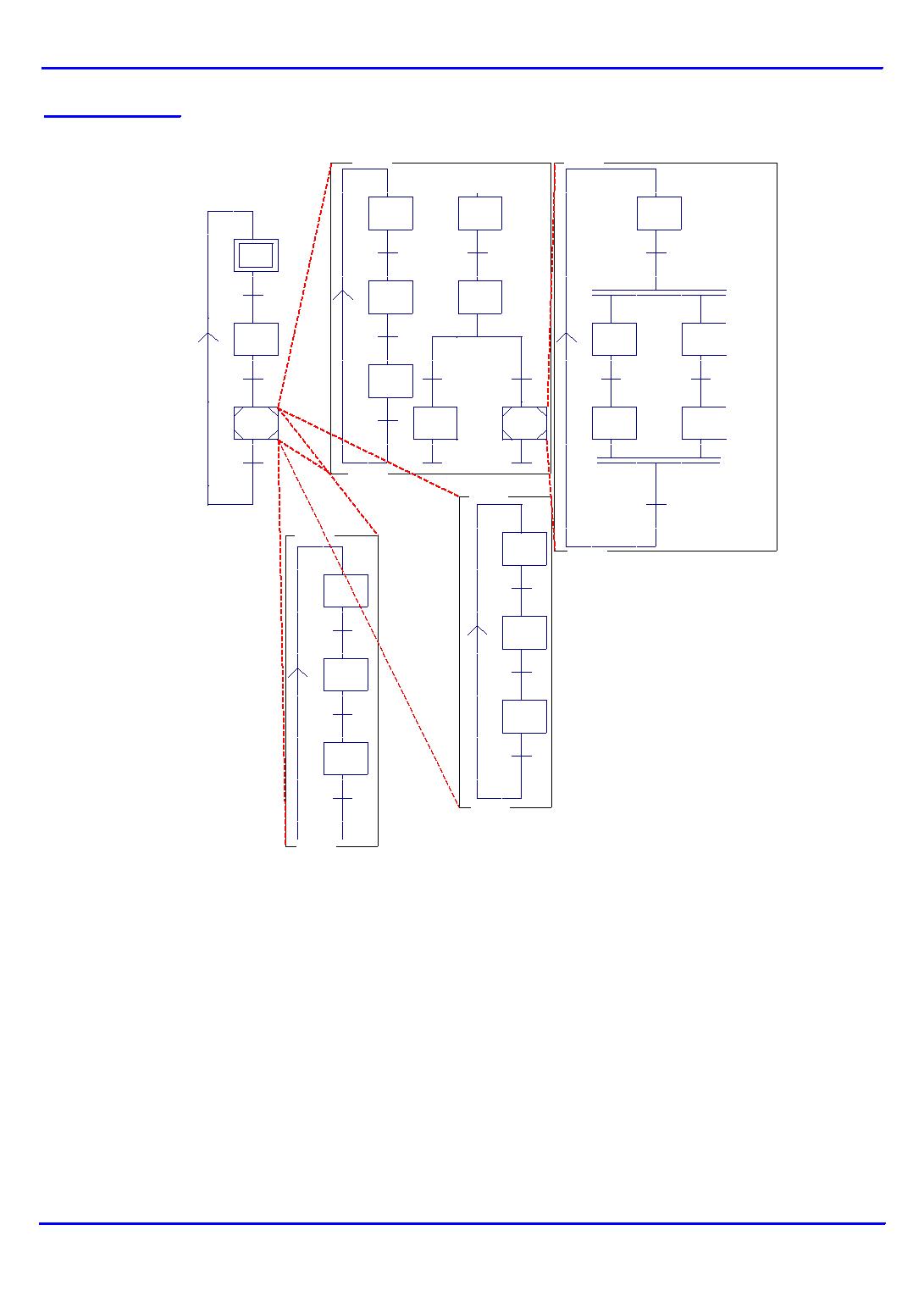

L’étape encapsulante 23 possède 3 encapsulations représentées par les grafcets partiels 1, 2 et 3. Le grafcet
partiel 24 est encapsulé par l’étape 88 du grafcet partiel 1. Lorsque l’étape encapsulante 23 est activée, les
étapes 1 et 85 de G1 sont également activées (de même pour les autres encapsulations de 23 : G2 et G3).

Lorsque l’étape encapsulante 88 est activée, l’étape 100 de G24 est activée.

La désactivation de l’étape 88 provoque celle de toutes les étapes de G24.

La désactivation de l’étape 23 provoque celle de toutes les étapes de G1, G2, G3 et de toutes celles de G24
(si l’étape 88 était active).

23
88
G1
G24
23
23
G3
G2
*
*
*
*
*
