1GM
Sciences et Techniques Industrielles
Page 1 sur 5
Productique - Cours

Génie Mécanique – Première




 Retour ressource productique

Cours sur les cartes de contrôle - SPC.doc

LA MÉTHODE S.P.C. (STATISTICAL PROCESS CONTROL)


Née aux USA, la méthode S. P. C. est traduite le plus souvent par : Surveillance des Procédés en Continu.
C’est un véritable système d’information appliqué au procédé de fabrication soit directement (contrôle de ses
paramètres), soit indirectement (contrôle des caractéristiques du produit).
La méthode S. P. C. entre dans les démarches d’auto-contrôle dont elle est la technique la plus évoluée.
Elle repose sur trois principes fondamentaux :

- La priorité donnée à la prévention (intervention avant de produire des rebuts).
- La référence au procédé tel qu’il fonctionne (qualification machine).
- La responsabilisation de la production et la participation active des opérateurs.

MÉTHODOLOGIE DE MISE EN PLACE DU CONTRÔLE STATISTIQUE DU PROCESSUS
Il est indispensable de suivre une démarche rigoureuse pour mettre en place le S. P. C.
Remarque:
 Le contrôle statistique a ses limites, il ne faut pas considérer cette technique comme un remède
miracle pouvant être utilisé quelles que soient les conditions.
LES TYPES DE CONTRÔLE

Les différents types de contrôle peuvent être résumés dans le tableau ci-dessous :

CONTRÔLE À 100%
CONTRÔLE PAR
ÉCHANTILLONNAGE



MÉTHODE


Tous les contrôles
nécessaires sont effectués
sur la totalité des pièces
produites
Tous les contrôles
nécessaires sont effectués
sur un échantillon
représentatif de pièces
prélevées.

À LA RECEPTION

Permet l’acceptation ou le
refus d’un lot de pièces
produites ou achetées.
Permet d’effectuer un
contrôle statistique.
EN COURS
DE FABRICATION
Permet de surveiller le
processus de fabrication.
Permet d’effectuer un
contrôle statistique.


Remarque :

Le contrôle à 100% entraîne une augmentation très importante du prix de revient d’une pièce.

Dans la suite du cours, nous nous intéresserons uniquement aux contrôles par échantillonnage en cours de
fabrication.
PRINCIPES UTILISÉS POUR LE CONTRÔLE : NF X 06 - 031




Le contrôle en cours de fabrication de la qualité des éléments produits se fait généralement à partir de
prélèvements dont chacun est soumis à un essai.
L’ensemble des résultats obtenus sur un même prélèvement donne lieu au calcul d’une statistique (moyenne ...).
Les valeurs en sont reportées, dans l’ordre chronologique, sur une carte dite « carte de contrôle », et
interprétées d’après leur position par rapport à des limites tracées à l’avance sur la carte.
Nous nous intéresserons aux types de contrôle suivant :
- contrôle par mesures,
- contrôle par attributs.

pg_0002


Page 2 sur 5

Cours sur les cartes de contrôle - SPC.doc

Moyenne de la caractéristique sur un échantillon de n
p
ièce sur le 3
ème
 p
rélèvement.

CONTRÔLE PAR MESURE

La spécification contrôlée est une grandeur chiffrable par un appareil de mesure.
Les cartes de contrôles permettent de surveiller deux paramètres :

- La tendance de la fabrication (moyenne).
- La variabilité du processus (étendue).

CONTRÔLE PAR ATTRIBUTS

Si à la suite d’un contrôle les produits sont classés en « bon » ou « défectueux »,  la carte de contrôle
correspondante est :
La carte de contrôle du nombre ou de la proportion de défectueux.
Si le nombre de défauts constatés sur chaque pièce caractérise la qualité du produit, la carte de contrôle
est :
La carte de contrôle du nombre de défauts par unité de contrôle.
Remarque :
 Ces cartes seront étudiées en classe de terminale.

OBJECTIF DES CARTES DE CONTRÔLE

Le suivi et la maîtrise des dispersions disposent donc d’un outil : les cartes de contrôle.

Elles permettent d’avoir une image du déroulement du processus de fabrication et d’intervenir rapidement
et à bon escient sur celui-ci.

LES CARTES DE CONTRÔLE PAR MESURE

Pour suivre l’évolution du procédé, des prélèvements d’échantillons sont effectués toutes les heures (5
pièces par exemple).
Pour chaque échantillon, la moyenne et l’étendue sont calculées sur la caractéristique à contrôler.
Ces valeurs sont portées sur un graphique.
Au fur et à mesure qu’elle se remplit, la carte de contrôle permet la visualisation  de l’évolution du
processus.

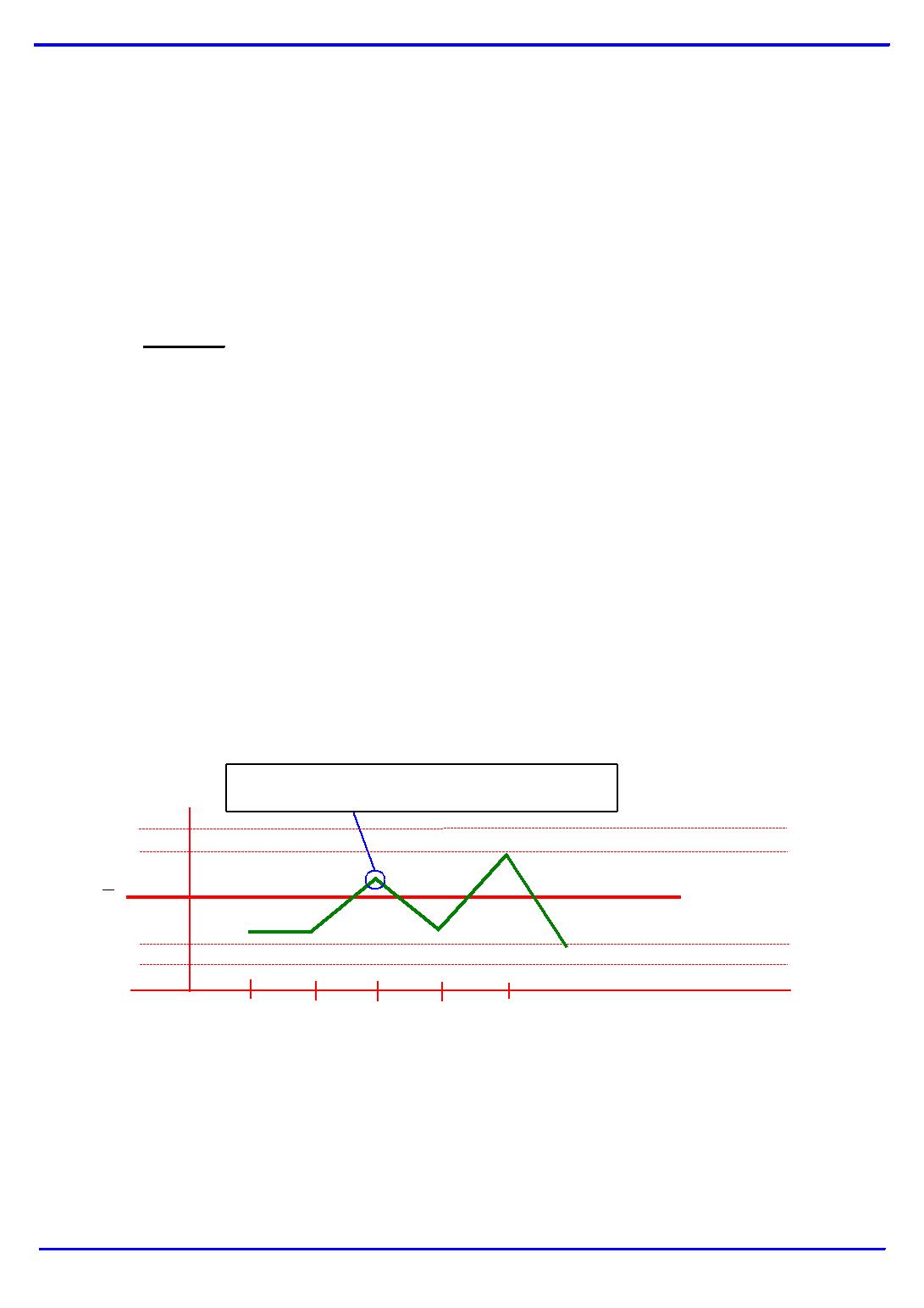

A partir de la valeur moyenne sont définis les différentes limites :

- les limites inférieures et supérieures de contrôle : Lc1 et Lc2.
- les limites inférieures et supérieures de surveillance : Ls1 et Ls2.






Lc2

Ls2


X



Ls1

Lc1




1           2          3          4


ÉTABLIR UNE CARTE DE CONTRÔLE

Nous allons étudier les cartes de contrôle de la moyenne et de l’étendue à partir d’un exemple.
Vous devrez, tout en suivant scrupuleusement la procédure donnée, compléter la carte de contrôle page 5.
Cette étude portera sur le contrôle de la fabrication d’un axe de diamètre maxi 20,1 et de diamètre mini 19,9.
La vérification de cette spécification est faite à l’aide d’un appareil de mesure au 1/100 de millimètre.
Compte tenu de la cadence de production, du coût et des possibilités de contrôle, on décide d’établir une carte
de contrôle de la moyenne et de l’étendue en prélevant un échantillon de 5 pièces toutes les heures.
Notre étude se limitera aux 8 premiers échantillons dont vous trouverez les mesures en page 3.

Refus
Surveillance
Surveillance
Acceptation
Refus
pg_0003


Page 3 sur 5

Cours sur les cartes de contrôle - SPC.doc


N° PIÈCE
N° ÉCHANTILLON
1
2
3
4
5
1
19,91      19,93      19,96      19,93     19,94
2
19,90      19,93      19,91      19,92     19,92
3
19,93      19,91      19,96      19,90     19,97
4
19,96      19,94     19,96       19,91     19,93
5
19,95      19,92     19,93       19,91     19,92
6
19,92      19,94     19,97       19,93    19,93
7
19,90      19,92     19,88       19,93    19,92
8
19,97      19,94     19,97       19,93    19,93

- Calculer pour chaque échantillon sa moyenne (
X
) et son étendue ( R ).

R = dimension maxi échantillon - dimension mini échantillon
- Calculer la moyenne des moyennes (
X
) et la moyenne des étendues (
R
).

X
 = 19,936
R
 = 0,047

- A l’aide du tableau des valeurs des constantes A’c et A’s ci-dessous, déterminer les moyennes des coefficients : A’c et
A’s.

Effectif de chaque
échantillon

A’c

A’s
2
1,937
0,229
3
1,054
0,668
4
0,750
0,476
5
0,594
0,377
6
0,498
0,316
7
0,432
0,274
8
0,384
0,244
9
0,347
0,220
10
0,317
0,202
11
0,295
0,186
12
0,274
0,174

A’c =
0,594

A’s =
0,377


- Calculer les différentes limites de la carte de la moyenne.

- La limite supérieure de contrôle :

Lc2 =
X
 + ( A’c *
R
 )
Lc2 = 19,931 + ( 0,594 * 0,047 )
Lc2 = 19,959


- La limite inférieure de contrôle :


pg_0004


Page 4 sur 5

Cours sur les cartes de contrôle - SPC.doc



Lc1 =
X
 - ( A’c *
R
 )
Lc1 = 19,931 - ( 0,594 * 0,047 )
Lc1 = 19,903


- La limite supérieure de surveillance :

Ls2 =
X
 + ( A’s *
R
)
Ls2 = 19,931 + ( 0,377 * 0,047 )
Ls2 = 19,949


- La limite inférieure de surveillance :

Ls1 =
X
 - ( A’s *
R
)
Ls1 = 19,931 - ( 0,377 * 0,047 )
Ls1 = 19,913


- A l’aide du tableau des valeurs des constantes D’c et D’s ci-dessous, déterminer les moyennes des coefficients : D’c et
D’s.

Effectif de chaque
échantillon
D’c
D’s
2
4,12
2,81
3
2,99
2,17
4
2,58
1,93
5
2,36
1,81
6
2,22
1,72
7
2,12
1,66
8
2,04
1,62
9
1,99
1,58
10
1,94
1,56
11
1,90
1,53
12
1,87
1,51

D’c =
2,36

D’s =
1,81


- Calculer les limites de la carte de contrôle de l’étendue :

- La limite supérieure de contrôle :

Lc = D’c *
R

Lc = 2,36 * 0,047
Lc = 0,11


- La limite supérieure de surveillance :

Ls = D’s *
R

Ls = 1,81 * 0,047
Ls = 0,08


- Tracer (page suivante) les cartes de contrôle de l’étendue et de la moyenne.

pg_0005


Page 5 sur 5

Cours sur les cartes de contrôle - SPC.doc

CARTE DE CONTRÔLE X – R



19.959







Lc2



19.957











19.955











19.953











19.951











19.949











19.947







Ls2



19.945











19.943











19.941











19.939











19.937











19.935







X



19.933










19.931










19.929










19.927










19.925










19.923










19.921










19.919










19.917










19.915










19.913







Ls1


19.911










19.909










19.907











19.905











19.903







Lc1




19.901





















0.11










0.10







Lc



0.09










0.08










0.07







Ls



0.06










0.05










0.04







R



0.03










0.02










0.01










0.00












X1
19.91        19.90       19.93       19.96        19.95        19.92        19.90       19.97




X2
19.93        19.93       19.91       19.94        19.92        19.94        19.92       19.94



      Xi          X3
19.96        19.91       19.96       19.96        19.93        19.97        19.88       19.97




X4
19.93        19.92       19.90       19.91         19.91       19.93        19.93       19.93




X5
19.94        19.92       19.97        19.93        19.92       19.93        19.92       19.93



?
 des Xi

99.67        99.58        99.67       99.70        99.63       99.69       99.55         99.74





X

19.934      19.916     19.934     19.940     19.926      19.938    19.910      19.948




R

0.05          0.03         0.07         0.05          0.04           0.05          0.05         0.04
