AII - TGM
Sciences et Techniques Industrielles
Élève page 1 sur 2
Automatique et Informatique Industrielle

Génie Mécanique – Terminale




TD sur la synchronisation des GRAFCET.doc

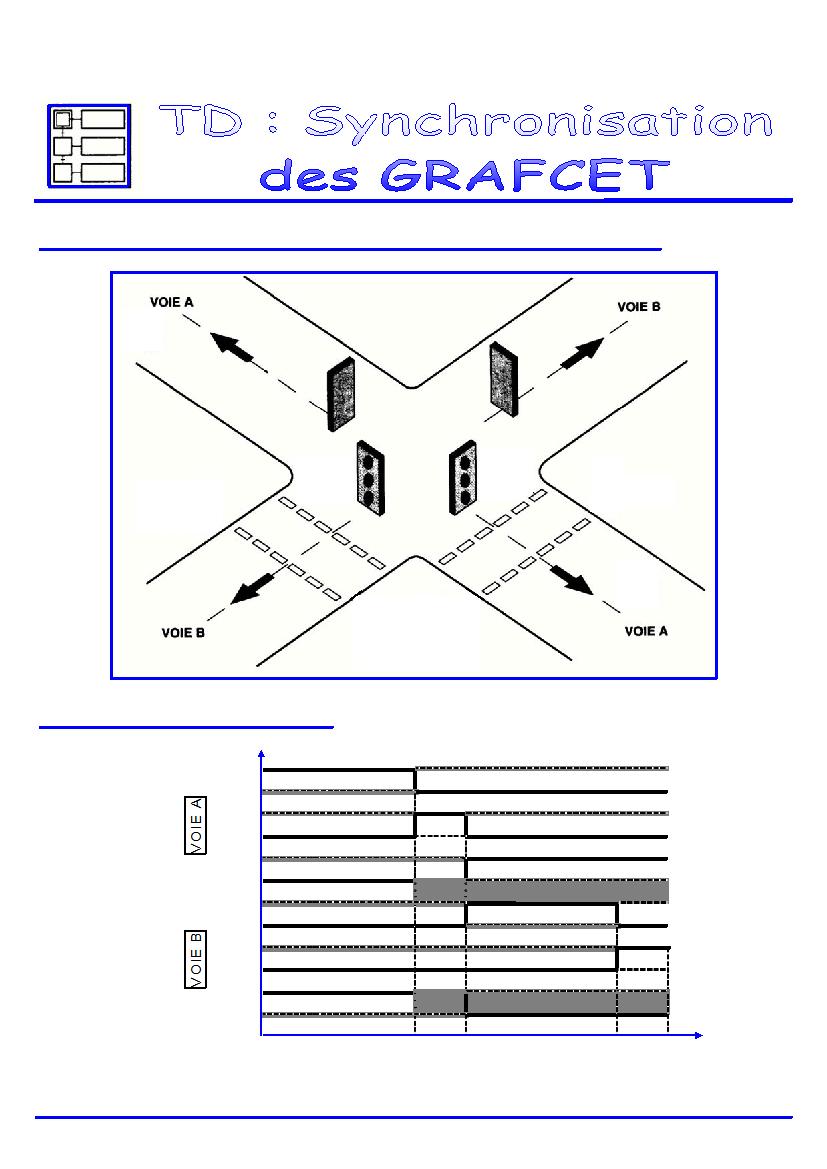

1 – SCHÉMA ARCHITECTURAL DE LA PARTIE OPÉRATIVE




2 – ANALYSE TEMPORELLE



HV1











HO1











HR1












HV2











HO2











HR2












     0
2       4
        6       8
10      12
       14       16
HR1
HO1
HV1
HR2
HO2
HV2
Temps (s)
pg_0002


Élève page 2 sur 2

TD sur la synchronisation des GRAFCET.doc

3 – BILAN ENTRÉES/SORTIES


REPÈRES

Smarche         Commutateur : mode marche
Sarrêt
Commutateur : mode arrêt

REPÈRES

HV1-HV1’       Lampes : feux verts de la voie A allumés
HO1-HO1’      Lampes : feux oranges de la voie A allumés

HR1-HR1’       Lampes : feux rouges de la voie A allumés

HV2-HV2’       Lampes : feux verts de la voie B allumés

HO2-HO2’      Lampes : feux oranges de la voie B allumés

HR2-HR2’       Lampes : feux rouges de la voie B allumés


TRAVAIL DEMANDÉ

A – Établir les GRAFCET des feux tricolores de la voie A et B (commutateur en mode marche).

B – Établir le GRAFCET de gestion des feux.

C – Établir le GRAFCET de sûreté des feux.

Remarques
 :

Pour les questions A et B, les GRAFCET doivent être étudiés en fonction du cahier des charges (voir
l’analyse temporelle et le bilan entrées/sorties).

Pour la question C :

Le passage en mode arrêt ( Sarret ) du système provoque l’allumage par intermittence des feux
oranges (temporisation = 1 seconde allumé puis 1 seconde éteint).
