TD Élaboration gamme embout-ESR.doc

TRAVAIL DEMANDÉ :


Élaborer la gamme de fabrication concernant l’embout de l’étau à serrage rapide (voir dessin de
définition et repérage des surfaces en page 2).

1 - À l’aide du dossier ressource sur l’élaboration des gammes, compléter la fiche d’analyse des
surfaces élémentaires (page 3).

2 – Codifier la pièce (page 4).

3 – Rechercher la fiche processus (page 4).

4 – Compléter la fiche d’élaboration de la gamme d’usinage des pièces cylindriques (page 5).

5 – Compléter la gamme type (page 6).




pg_0002
Page 2 sur 6

DESSIN DE DÉFINITION





TD Élaboration gamme embout-ESR.doc
pg_0003


Page 3 sur 6

TD Élaboration gamme embout-ESR.doc


SECTEUR PRÉPARATION DU
TRAVAIL
Pièce :

FICHE D’ANALYSE
DES SURFACES ÉLÉMENTAIRES
Qualité intrinsèque
Opérations élémentaires
Repère
des
surfaces
Ra

Forme
Qualité
Ébauche
1 / 2
finition
Finition
Possibilités
de reprises


















































































































































































































pg_0004


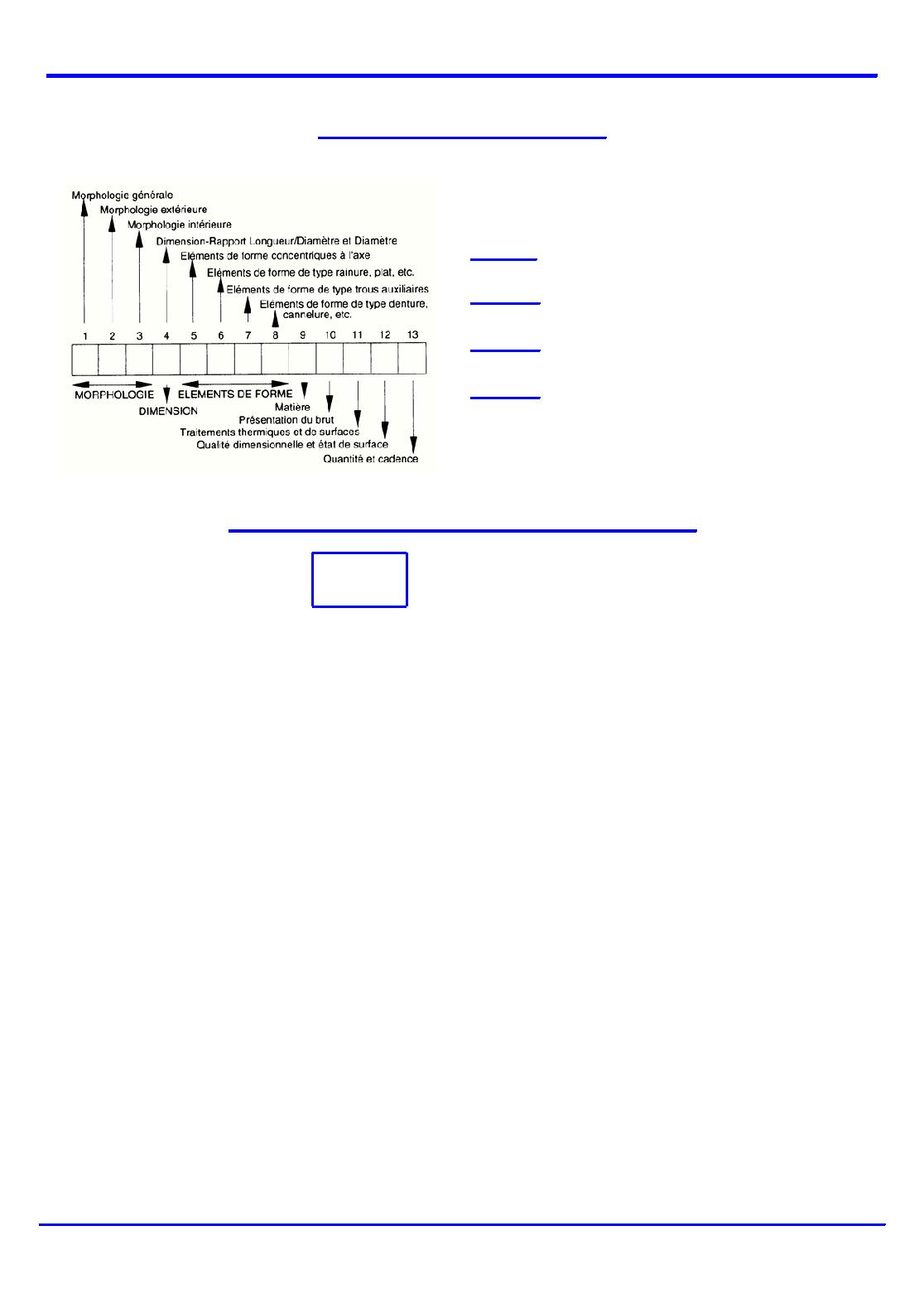

Page 4 sur 6

TD Élaboration gamme embout-ESR.doc


CODIFICATION CÉTIM






Rang 1 :


Rang 2 :


Rang 3 :


Rang 4 :


RECHERCHE DE LA FICHE PROCESSUS


Repère de la fiche processus :
pg_0005


Page 5 sur 6

TD Élaboration gamme embout-ESR.doc



SECTEUR PRÉPARATION DU
TRAVAIL
Pièce :

ÉLABORATION DES GAMMES OPÉRATIONNELLES
FICHE D’ÉLABORATION DE LA
GAMME D’USINAGE DES PIÈCES
CYLINDRIQUES




Repère
des
surfaces
Désignation
de la phase
Outil
employé
antériorité
Regroupement
des
opérations
MO
Ordonnancement
isostatisme













Désignation
de l’entité


Regroupement
des entités











Code pièce :
Famille :
Gamme type :








pg_0006


Page 6 sur 6

TD Élaboration gamme embout-ESR.doc



SECTEUR PRÉPARATION DU TRAVAIL
G
A
M
M
E
 T
Y
PE









PHASE
OPÉRATIONS
MACHINES















































CODE :
7 - 1
