ISP
Lycée La Martinière
Monplaisir

TP 4 - FRAISAGE
Casse-tête PH 30/40 (CU B)


Dossier
pédagogique

Page:1/3
 Retour TP ISP
Fichier : TP4 Fraisage CU B.doc
CI n°3
CONFIGURER UN ÉQUIPEMENT, RÉALISER UNE OPÉRATION
Support d’activité
- centre d’usinage CN Réalméca avec son dossier machine
- pièces finies en phase 20
- un pied à coulisse
Compétences attendues
Installer, régler des éléments de machine, des constituants
Reconnaître les éléments accessibles à l’opérateur
Problématique :
Installer, régler et réaliser des opérations de production.
MISE EN SITUATION :


Durant ce TP, vous avez la qualité d’opérateur sur commande numérique. Vous devez
conduire la machine en respectant le cahier des charges donné par le service méthodes et les
procédures données par le service qualité :

Contrôle réception des pièces du lot.

Réalisation d’un lot de 12 pièces.

Contrôle final de la production.

Renseignement de l’ensemble des documents liés à la production.

1
ÈRE
 PARTIE
 : PRÉPARATION À L'USINAGE

 Répondre
aux questions correspondantes sur le document réponse
Voir : Dossier technique


2
ÈME
 PARTIE
 : PRODUCTION DES PIÈCES

1- USINAGE 1
ER
& 2
ÈME

MÉPLATS (PHASE 30) :


 Exécuter
 la procédure d’initialisation.
Voir : Dossier machine page 3 et 4


 Effectuer
 le réglage de l’origine programme (OP) pour la première pièce uniquement.
Voir : Dossier machine page 5 et le contrat de phase 30


 Ouvrir
 les  portes du carter de protection.
 Prendre
 une pièce dans la boite.
 Placer
 une pièce dans l’étau sur la cale, la
positionner

 en contact contre le mors fixe
 affleurant le bord gauche de l’étau et la
serrer.

 Assurez
vous du bon positionnement de la pièce sur la cale en
utilisant
 la massette.
(la cale ne translate plus sous la pièce)


 Fermer
 les portes du carter de protection.

 Sélectionner
 le programme
 1030
 correspondant à l’usinage du 1
er
 et 2
ème
 méplats
Voir : Dossier Machine page 6
    sauf



APPELER LE PROFESSEUR POUR VÉRIFICATION


pg_0002

ISP
Lycée La Martinière
Monplaisir

TP 4 - FRAISAGE
Casse-tête PH 30/40 (CU B)


Dossier
pédagogique

Page:2/3

Fichier : TP4 Fraisage CU B.doc
 Démarrer
 l’usinage.

Après usinage,
- Ouvrir
 les portes et
dégager
 l’axe Y vers l’avant.
- Nettoyer
 la cale et l’étau avec le pinceau.
- Démonter
 la pièce

À partir de la  1
ère
 pièce, vous noterez sur le journal de bord tous les évènements
susceptibles d’affecter le déroulement de la fabrication.

2-

CONTRÔLE DE LA PIÈCE :


 Mesurer,
 avec le pied à coulisse, la cote de 14,00
±
 0,1

 Noter
 le résultat sur la fiche de contrôle pour la 1
ère
 pièce.
 Compléter
 la fiche de contrôle pour chaque nouvelle pièce.


Les mesures sont comprises dans les limites fixées par l’intervalle de tolérance :


Si OUI
,
reprendre
 l’usinage des pièces du lot


Si NON, ou si les valeurs tendent à se rapprocher des limites :

 APPELER LE PROFESSEUR POUR VÉRIFICATION


 Tourner
 la pièce de 90°, la face usinée en appui sur le mors fixe
 de l’étau et
démarrer
 l’usinage suivant.


Renouveler les opérations «contrôle de la pièce».

Attention :
 il y a deux méplats perpendiculaires à usiner sur chaque pièce ; donc 24 usinages

3- USINAGE DU 3
ÈME
& 4
ÈME

MÉPLATS (PHASE 40) :


 Placer
 une pièce dans l’étau :


- 1 méplat en contact avec sur la cale
- l’autre méplat en contact contre le mors fixe et la
serrer
 Assurez
vous du bon positionnement de la pièce sur la cale en
utilisant
 la massette.
(la cale ne translate plus sous la pièce)


 Sélectionner
 le programme
1040
 correspondant à l’usinage du 3
ème
 et 4
ème
 méplats
Voir : Dossier Machine page 6
    sauf


APPELER LE PROFESSEUR POUR VÉRIFICATION


 Reprendre
 les mêmes opérations que pour l’usinage des premiers méplats.
pg_0003

ISP
Lycée La Martinière
Monplaisir

TP 4 - FRAISAGE
Casse-tête PH 30/40 (CU B)


Dossier
pédagogique

Page:3/3

Fichier : TP4 Fraisage CU B.doc

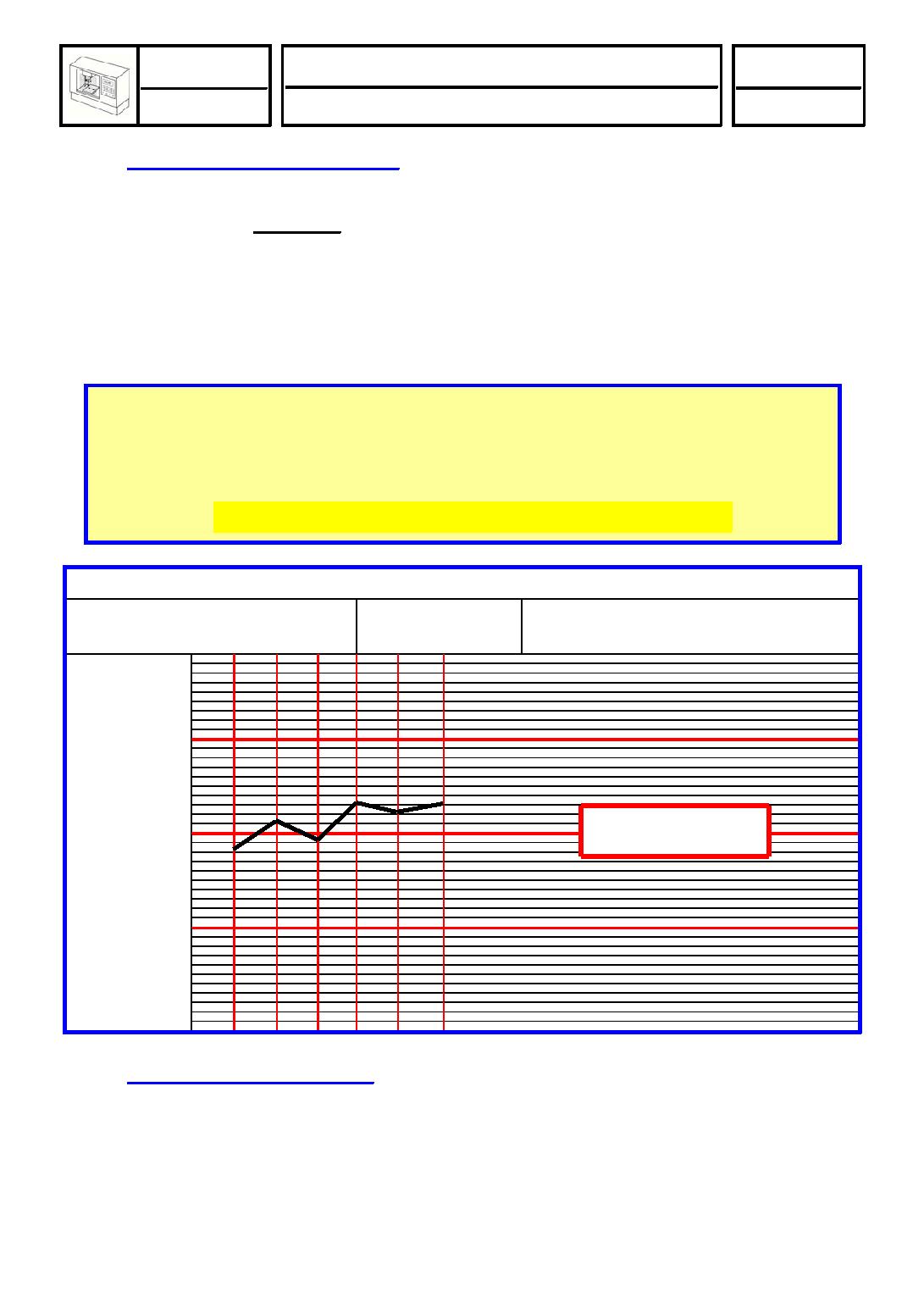

4-

CONTRÔLE DE LA PIÈCE :



Sur chaque relevés de mesure,
tracer
 les lignes horizontales représentant la cote maxi
et la cote mini en couleur

(utiliser au maximum la hauteur du graphique, voir l’exemple
ci-dessous)

 Mesurer,
 avec le pied à coulisse, la cote 13
-0,05 / - 0,1

 Noter
 le résultat sur la fiche de contrôle.
 Compléter
 le graphique des relevés de mesure pour chaque 3
ème
 méplat de chaque
pièce.
 Procéder
à l’identique sur le deuxième graphique pour le 4
ème
 méplat.


Les mesures sont comprises dans les limites fixées par l’intervalle de tolérance :


Si OUI
,
reprendre
 l’usinage des pièces du lot restantes sans réglages


Si NON, ou si les valeurs tendent à se rapprocher des limites :

 APPELER LE PROFESSEUR POUR VÉRIFICATION


Graphique des relevés de mesure
Pièce :
Nœud 4

Spécification :
Ø
11
±0,2

Fréquence de contrôle :
100%

   1       2      3     4      5       6
5-

FIN DE PRODUCTION :

(prévoir 15 minutes)


 Noter
 sur le journal de bord : l’heure de fin de production et les événements.
 Déposer
 les pièces dans le bac adéquat et
renseigner
 la fiche de suivi de lot.
 Nettoyer
 soigneusement son poste de travail.
 Ranger
les matériels et documents utilisés.
11
11,2
10,8
EXEMPLE
•

•
•

•

•
•
pg_0004

ISP
Lycée La Martinière
Monplaisir

TP 4 - FRAISAGE
Casse tête PH 30/40 (CU B)


Dossier
Réponse

Page:1/3

NOM :
Prénom :
Classe/groupe :
Date :
Fichier : TP4 Fraisage CU B.doc
PRÉPARATION À L'USINAGE :

Machine :

Nom :
Fréquence de rotation : n =



Unité :
Avance de l’outil : Vf =



Unité :
Outil :

Nom :

JOURNAL DE BORD :

JOURNAL DE BORD
Poste :
Pièce :
Opérateur :
Date :
Heures :
Observations :
Début de production :



Réglages effectués :



Changement d'outils :



Incidents / pannes :



Fin de production :




pg_0005

ISP
Lycée La Martinière
Monplaisir

TP 4 - FRAISAGE
Casse tête PH 30/40 (CU B)


Dossier
Réponse

Page:2/3

NOM :
Prénom :
Classe/groupe :
Date :
Fichier : TP4 Fraisage CU B.doc

FICHE DE CONTRÔLE :


            (C = Conforme – NC = Non-conforme)


N° des
pièces
Cote
nominale
Maxi
Mini
IT
Relevé de
mesure
Observation
Validation





C
NC
1





C
NC

C
NC
2

C
NC

C
NC
3

C
NC

C
NC
4

C
NC

C
NC
5

C
NC

C
NC
6

C
NC

C
NC
7

C
NC

C
NC
8

C
NC

C
NC
9


C
NC

C
NC
10


C
NC

C
NC
11


C
NC

C
NC
12



C
NC
pg_0006

ISP
Lycée La Martinière
Monplaisir

TP 4 - FRAISAGE
Casse-tête PH 30/40 (CU B)


Dossier
Réponse

Page:3/3

NOM :
Prénom :
Classe/groupe :
Date :
Fichier : TP4 Fraisage CU B.doc
RELEVÉS DE MESURE :

Graphique des relevés de mesure
Pièce :
Spécification :

Fréquence de contrôle :




Graphique des relevés de mesure
Pièce :
Spécification :

Fréquence de contrôle :
