TGM
Sciences et Techniques Industrielles
Pédagogique page 1 sur 4
Productique Secteur Production
 Retour
Génie Mécanique – Terminale


 En version PDF
TP Fraisage embase ESR phase 10 - CUV.doc


CI n°6
 : Fonction Réalisation

COMPÉTENCES TERMINALES ATTENDUES :


Dans le cadre d’une production définie, sur le site de production :

12-4 effectuer une opération de préréglage d’outil ou d’ensemble
outil/porte-outil
12-5 relever les valeurs caractéristiques nécessaires à la mise en œuvre de
l’outil sur la machine (jauges, outils, …).

En situation de production sur machine outil à commande numérique, l’usinage à
réaliser étant défini :

12-6 télécharger un programme
12-7 effectuer un décalage d’origine programme par rapport au référentiel
machine
12-8 introduire les dimensions des outils
12-9 réaliser l’usinage dans les délais









Support d’activité
 :



Dossier technique ESR Embase PH10

CUV 1 CN Cincinnati et son dossier machine

Les outils nécessaires à la fabrication


pg_0002
Pédagogique page 2 sur 4
TP Fraisage embase ESR phase 10 - CUV.doc

TRAVAIL DEMANDÉ


MISE EN SITUATION :


Vous êtes technicien régleur sur machine à commande numérique. Vous êtes confronté à un
changement rapide de production. Pour cela vous devez rentrer tous les paramètres nécessaires à
un démarrage en production série.
L’opérateur prendra ensuite en main l’exécution de la production.

Vous disposez  des éléments suivants:

un porte-pièce de type modulaire, réglé et partiellement mesuré ;

un ensemble d’outils dont les jauges ne sont pas connues ;

un programme correspondant à la pièce que vous avez à usiner, déjà en mémoire dans le
DCN.

1 pièce brute

plusieurs moyens de contrôle (pied à coulisse digital, jauge, comparateur)

1.

INITIALISATION DE MACHINE

(Voir dossier machine)

(2 points)

Mettre la machine sous tension

Effectuer la
P
rise d’
O
rigine
M
achine

Charger en programme courant le programme
% 1110



2.

 MESURE DES DÉCALAGES D’ORIGINE

(6 points)
 Placer
 les différentes origines : Opp, Op, OP sur la « Fiche de préparation de poste
 »
(dossier réponse page 2/3).

 Tracer
 et nommer les composantes sur chacun des axes des vecteurs « décalages d’origines »
ainsi définis.

 Mesurer
 ou lire les valeurs des décalages d’origine
o
 PREF
o

DEC1

o
 G59

Reporter les valeurs sur la « Fiche de préparation de poste
 » (dossier réponse page 1/3 § 1).


Rentrer les valeurs trouvées dans le DCN

(les valeurs des DEC1 sont à entrer dans le DCN et non dans le programme)

pg_0003

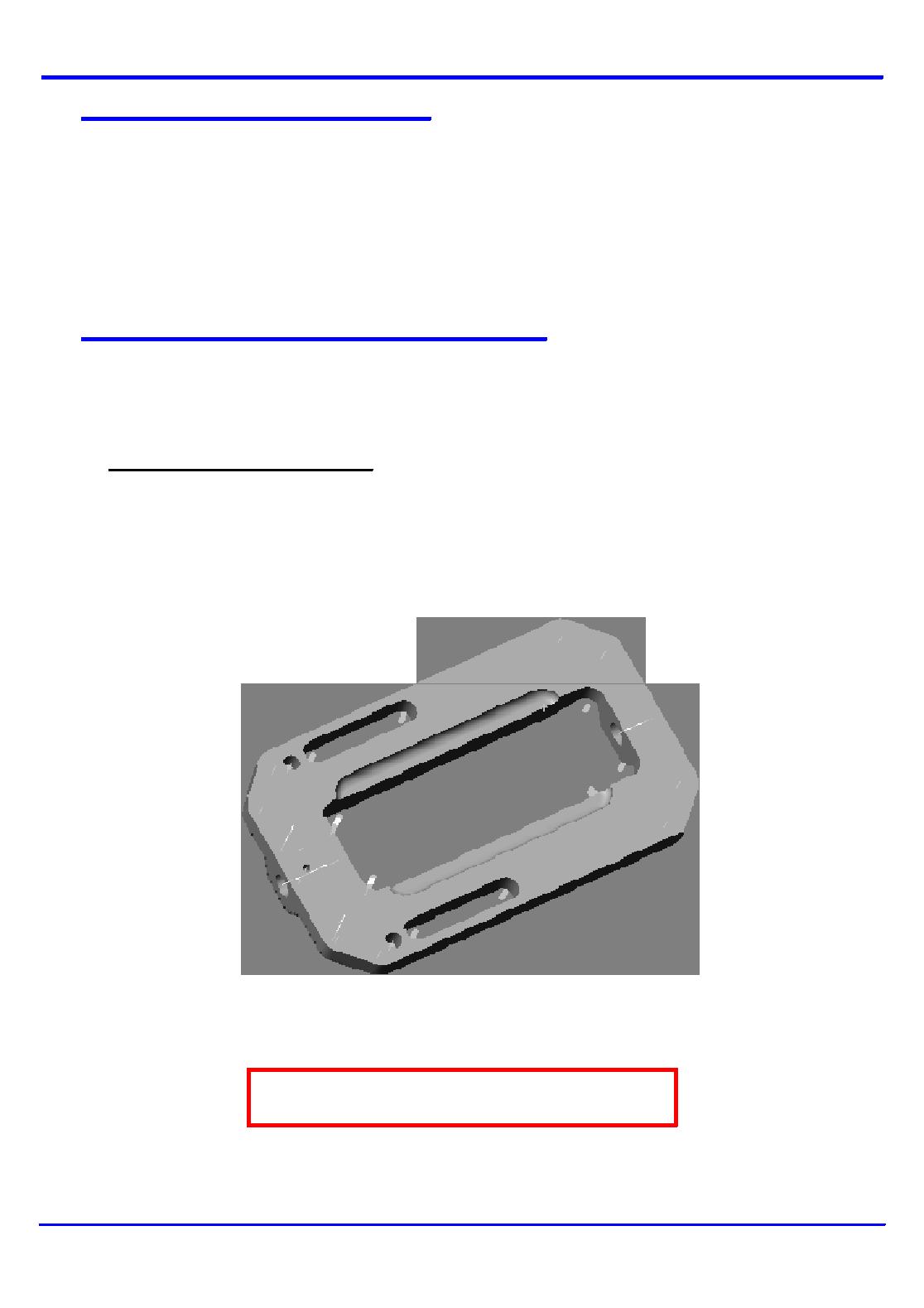

Pédagogique page 3 sur 4
TP Fraisage embase ESR phase 10 - CUV.doc

3.

 PRÉPARATION À L’USINAGE

(4 points)
 Mesurer
 les jauges outils et
reporter
 les valeurs sur la « Fiche de préparation de poste
 »
(dossier réponse page 3/3 § 3).
 Monter
 les outils dans le changeur d’outils.
(leur emplacement est donné dans le programme !)

 Entrer
 les valeurs des jauges outils dans le DCN
(annuler les correcteurs dynamiques si
nécessaire).
 Tester
 le programme
(Mode Test)
.

 Simuler
 graphiquement le programme
(Mode Graphique)
.



Appeler le professeur pour vérification



4.

 USINAGE À VIDE

(2 points)
 Sélectionner
le mode
SEQ
entiel.
 Sélectionner
 la page d’affichage du programme / lignes (page
F3
).

 Démarrer
 l’usinage en appuyant sur « Départ Cycle ».
avec le potentiomètre des avances à 0%


      0
o
 Identifier chaque ligne de programme avant d’appuyer sur Dcy et augmenter le
potentiomètre des avances.
o
 Lors du premier mouvement en Z – (plongée) : arrêter le mouvement en remettant le
potentiomètre à 0%.
 Sélectionner
la page d’affichage des axes (page
F6
).
 Vérifier
 que la distance restant à parcourir
(DELTA)
 est suffisante pour que l’outil ne vienne
pas en collision avec la pièce et/ou le montage.

Simultanément augmenter le potentiomètre pour provoquer un déplacement lent


Si OK

Continuer l’usinage de la même manière en
appuyant sur DCY.



Si pas OK

Laisser le potentiomètre à 0.
Appuyer sur Arrêt de cycle puis sur Raz.

Vérifier vos décalages d’origines


pg_0004
Pédagogique page 4 sur 4
TP Fraisage embase ESR phase 10 - CUV.doc

5.


USINAGE DE LA PIÈCE

(2 points)
 Mettre
une pièce
 en position
dans le porte-pièce. Assurez-vous du bon positionnement de la
pièce pendant le serrage.
 Sélectionner
le mode
CONT
inu.

Sélectionner le mode
PROCAM
  / Tracé en cours d’usinage.

Démarrer l’usinage en appuyant sur
DCY

Reprendre les opérations du § 4.


6.

 CONTRÔLE ET CONCLUSIONS

(4 points)

Nettoyer soigneusement le porte-pièce et la pièce.

Démonter la pièce et
l’ébavurer.

 Contrôler toutes
 les côtes fabriquées (Voir contrat de phase).
 Reporter
 vos mesures et justifications des spécifications NON CONFORMES (NC) sur la
« Fiche de préparation de poste
 »   (dossier réponse page 2/3 § 4).













TOTAL TP sur 20 points
pg_0005
TGM
Sciences et Techniques Industrielles
Technique page 1 sur 7
Productique Secteur Production


Génie Mécanique – Terminale




TP Fraisage embase ESR phase 10 - CUV.doc


 CONTENU

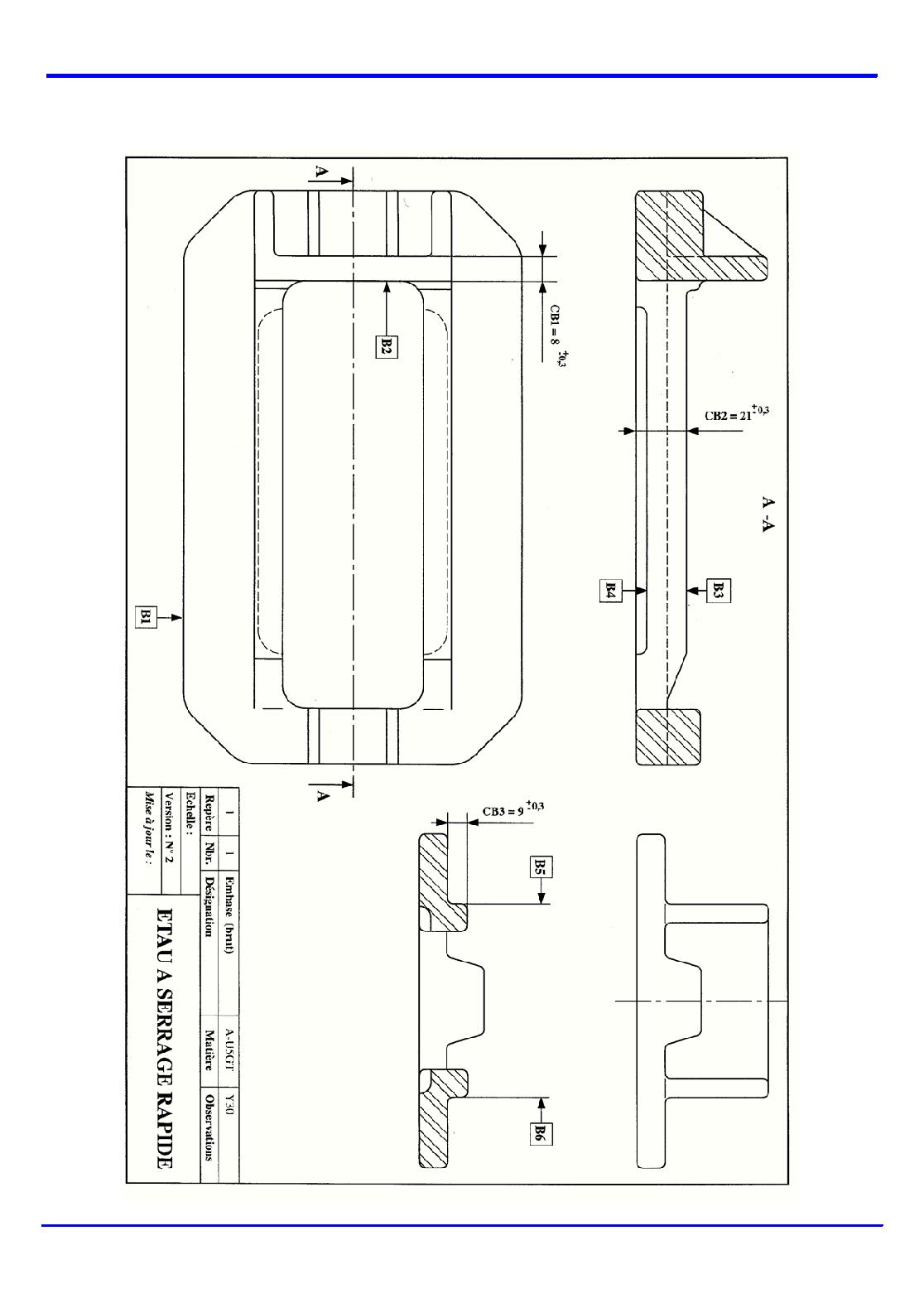

Dessin de l’embase ESR (brut)

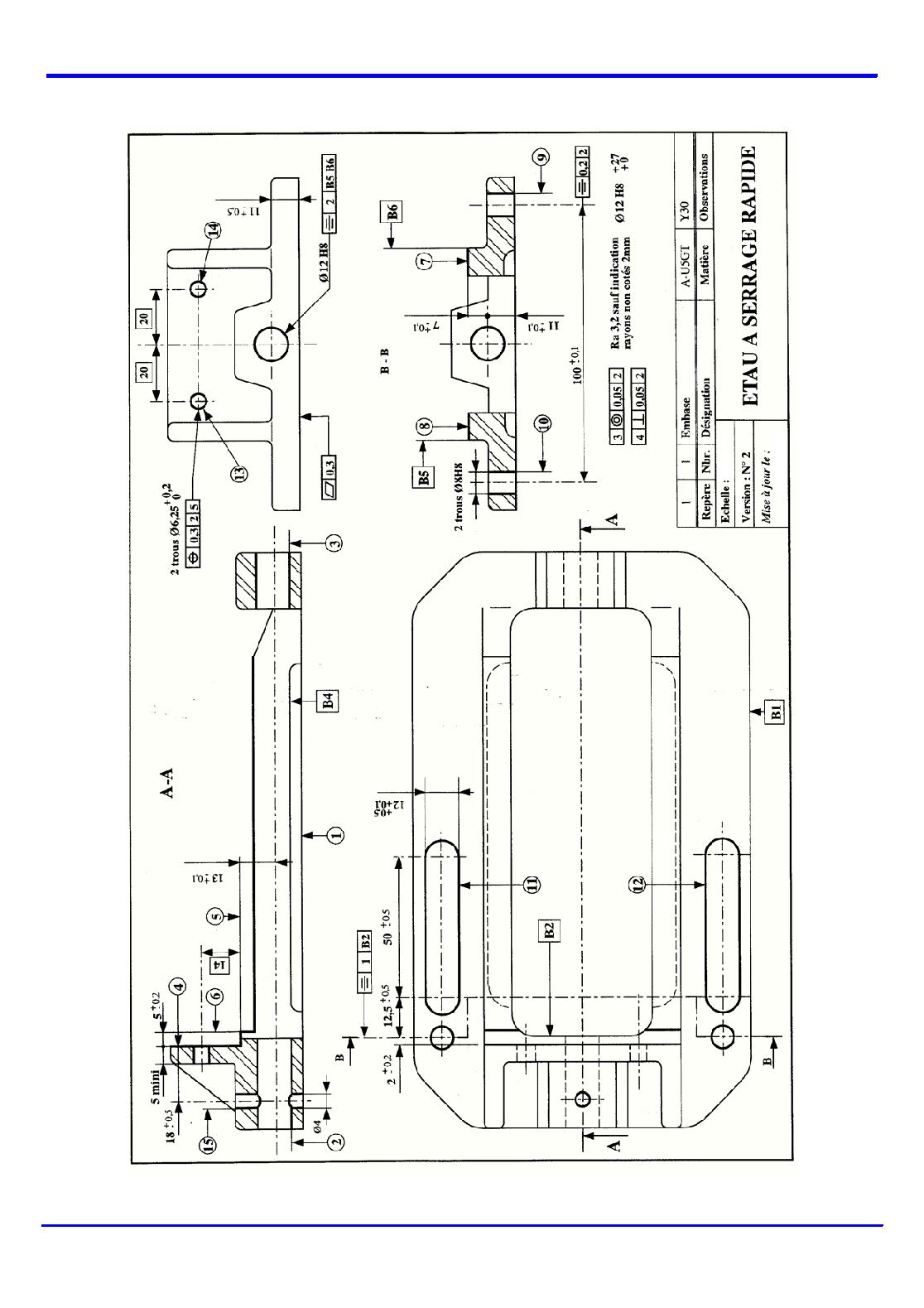

Dessin de définition de l’embase ESR


Contrat de phase 10

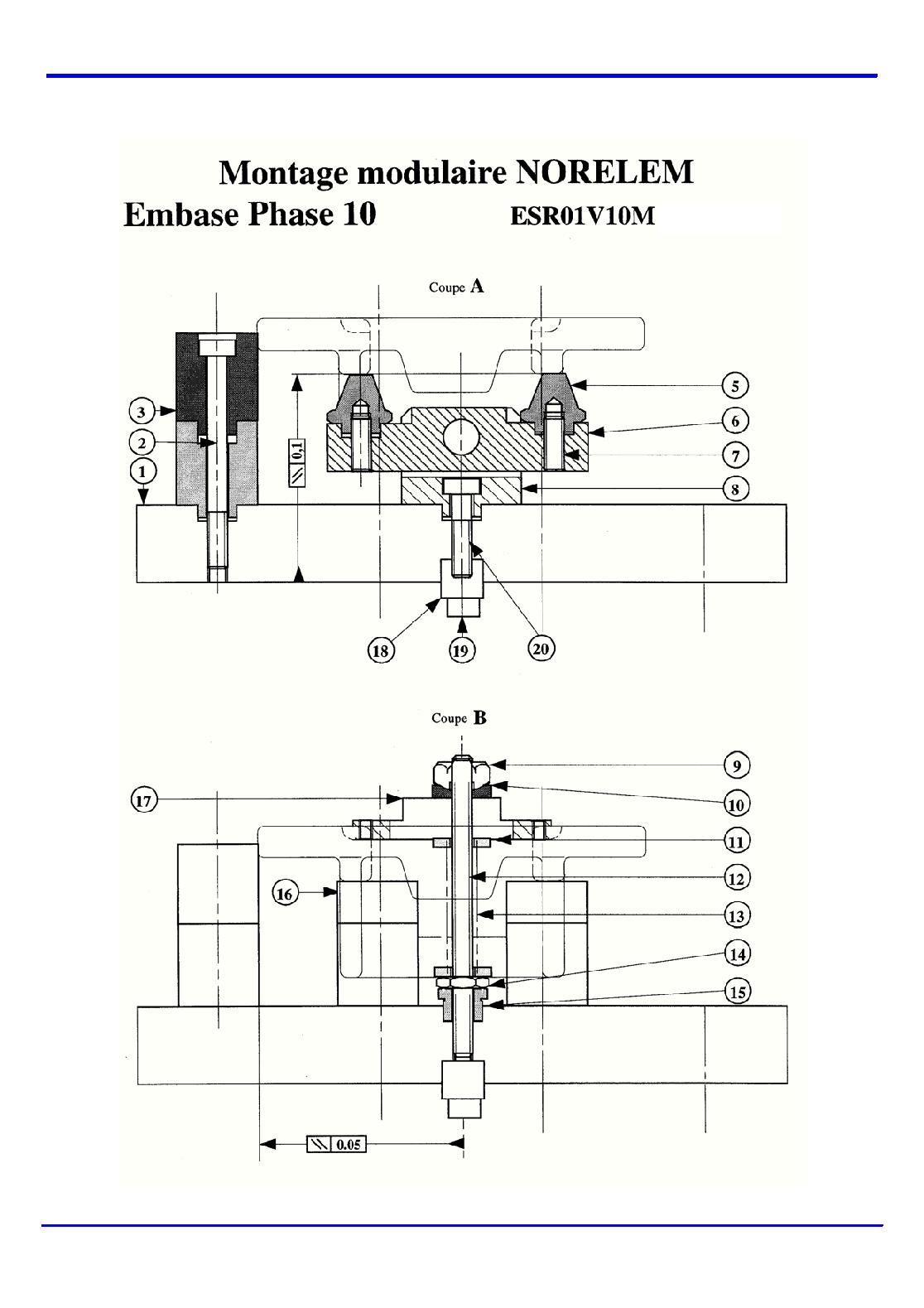

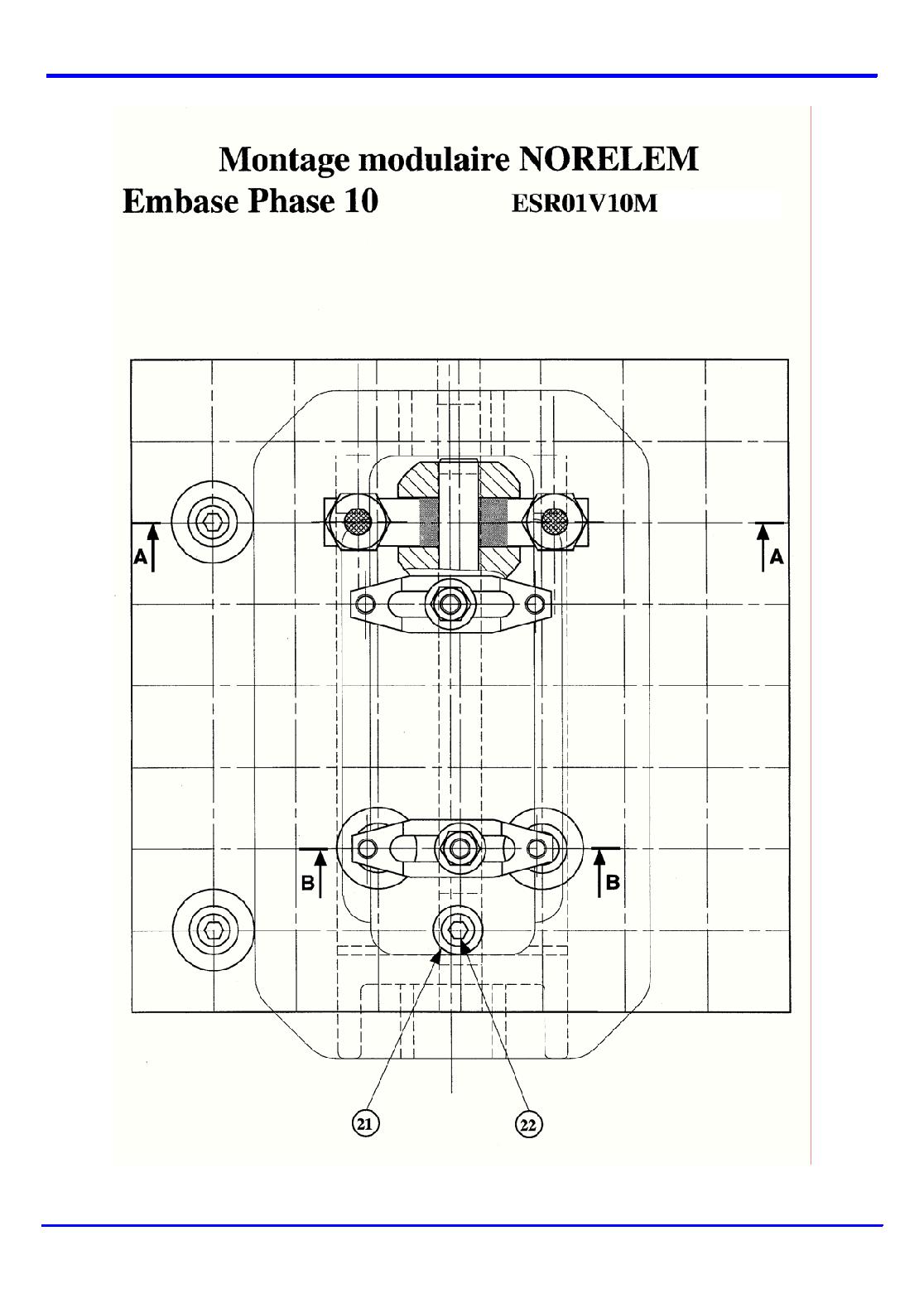

Montage modulaire



Programme ISO




Technique page 2 sur 7

Technique page 3 sur 7

Technique page 4 sur 7

Technique page 5 sur 7

Technique page 7 sur 7


pg_0006
Technique page 2 sur 7

TP Fraisage embase ESR phase 10 - CUV.doc





pg_0007
Technique page 3 sur 7

TP Fraisage embase ESR phase 10 - CUV.doc





pg_0008

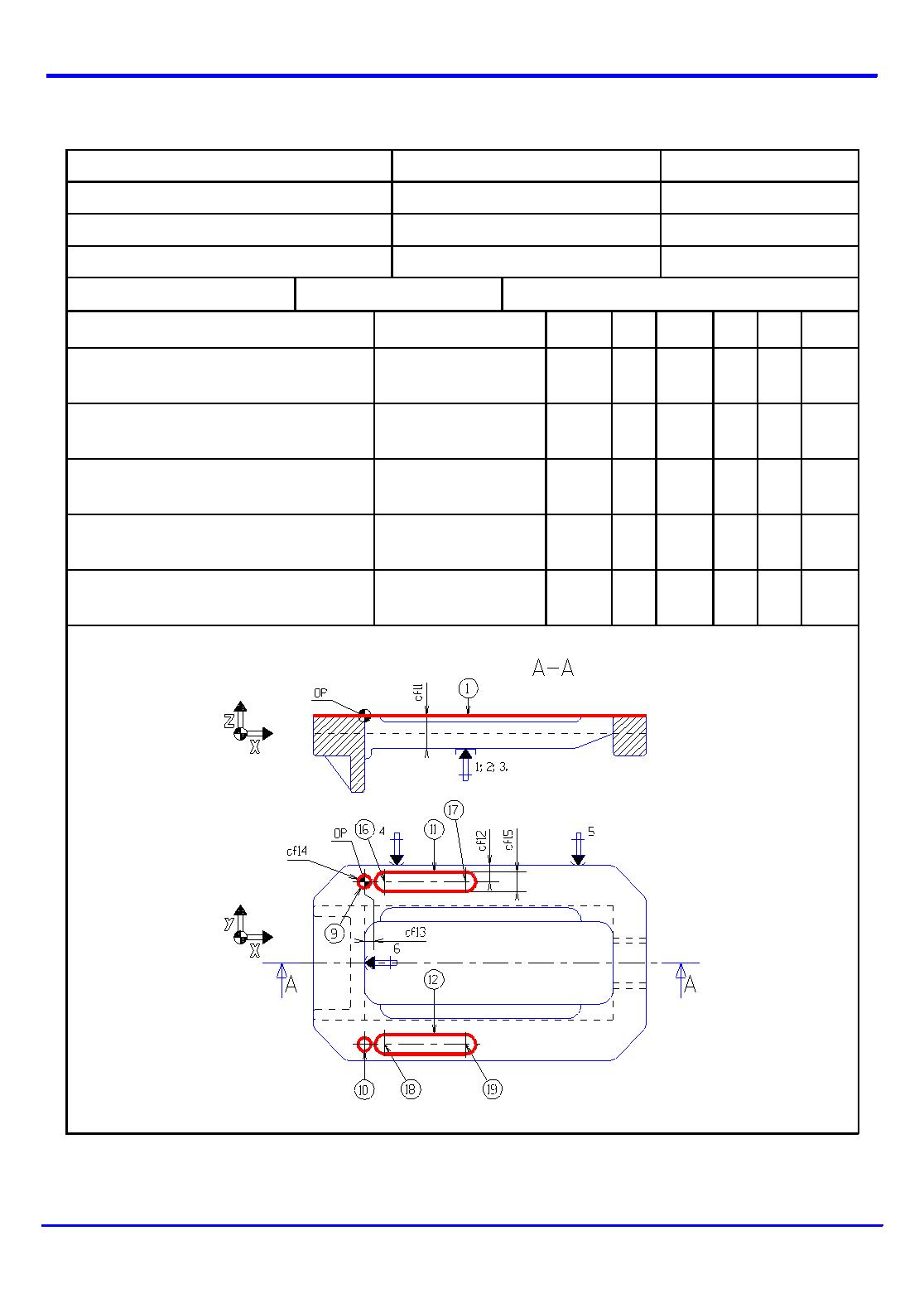

Technique page 4 sur 7

TP Fraisage embase ESR phase 10 - CUV.doc



Mise à jour le :
Établi par : FL
Section :

Ensemble :ÉTAU A SERRAGE RAPIDECadence :
Désignation de la phase

S/ensemble :
Matière : A-U5GT
FRAISAGE
Élément: Embase
Porte-pièce :ESR01V10M
Phase n° :
 10

Programme : % 1110
Fichier : ESR01V10
Machine :

 CUV CINCINNATI (CU-2)

Désignation des opérations

Outils

T . D

Vc

m/min
n

tr/min
f

mm/t
fz

mm/dt
Vf
mm/min
a: Surfacer 1 en finition
cf11= 20 ± 0.3
Fraise carbure Ø 50 1 . 21  2400
 600
b: Pointer
9, 10, 16, 17, 18, 19.

cf12= 10 ±0.8; cf13= 0 ± 0.5
Pointeur Ø 10
2 . 22  3000
 300
c: Percer ébauche
 9, 10, 16, 17, 18, 19.
cf14E= 7.5 (+0.5; 0)
Foret Ø 7.5
coupe AL
3 . 23  2500
 300
d: Rainurer 11 et 12
cf15= 12 (+0.5; +0.1)
Fraise 2T Ø 10
coupe AL au centre
4 . 24  2000
 250
e: Aléser finition 9 et 10
cf14= Ø 8 H8 (+0.022; 0)
Alésoir Ø 8 H8
5 . 25  900
 250






pg_0009
Technique page 5 sur 7

TP Fraisage embase ESR phase 10 - CUV.doc





pg_0010
Technique page 6 sur 7

TP Fraisage embase ESR phase 10 - CUV.doc





pg_0011
Technique page 7 sur 7

TP Fraisage embase ESR phase 10 - CUV.doc

Programme ISO



%1110 (ESR EMBASE PH10)
(CUV 1 - plaque NLM   )
(PREF)
G77 H999 (trou 13 NLM)

(DEC1)
(A rentrer dans le DCN)

N10 G0 G40 G80 G90 G17 G52 Z-75 M9
(G52 Z-75 sur Cincinatti)
N20 G59 X-0.6 Y-9.5 Z20

$ SURFACER 1
N100 M6 T1 D1 (FRAISE D 50)
N105 M3 M41 S2400 F600 M7
N110 G0 G41 X-60 Y-17.5
N120 Z0
N125 G1 X127
N130 Y-82.5
N135 X15
N140 Y35
N145 G0 Z5
N150 G77 N10 N10

$ POINTER 9;10;16;17;18;19
N200 M6 T2 D2 (POINTEUR D10)
N205 M3 M41 S3000 F300 M7
N210 G81 X0 Y0 Z-4.5 ER5
N215 X0 Y-100
N216 X12.5 Y0
N217 X62.5 Y0
N218 X62.5 Y-100
N219 X12.5
N220 G80 Z80
N225 G77 N10 N10

$ PERCER 9;10;16;18;19
N300 M6 T3 D3 (FORET D7,5)
N305 M3 M41 S2500 F300 M7
N310 G81 X0 Y-100 Z-18 ER5
N315 X0 Y0
N316 X12.5 Y0
N317 X62.5
N318 X62.5 Y-100
N319 X12.5
N320 G80 Z40
N325 G77 N10 N10

$ RAINURER 11 ET 12
N400 M6 T4 D4 (FRAISE 2T D10)
N402 M3 M41 S2250 F30 M7
N404 G0 X62.5 Y0
N408 Z1
N410 G1 Z-4
N416 X12.5 F150
N412 Z-8 F30

N414 X62.5 F150
N416 Z-12 F30
N418 X12.5 F150
N420 G0 Z60
N422 X62.5 Y-100
N424 Z1
N426 G1 Z-4 F30
N428 X12.5 F150
N430 Z-8 F30
N432 X62.5 F150
N434 Z-12 F30
N436 X12.5 F150
N438 G0 Z60
N440 L1=-100
N442 L2=L1-6.15 L3=L1+6.15
N444 G0 X12.5 YL1
N446 G0 Z-12
N448 G1 G41 YL2
N450 X62.5
N452 G3 X62.5 YL3 R6.15 F50
N454 G1 X12.5 YL3 F250
N456 G3 X12.5 YL2 R6.15 F50
N458 G1 G40 X12.5 YL1 F250
N460 G0 Z60
N462 L1=0
N464 G77 N442 N460
N466 G77 N10 N10

$ ALÉSER 9 ET 10
N500 M6 T5 D5 (ALÉSOIR D8)
N505 M3 M41 S900 F250 M7
N510 G81 X0 Y-100 Z-30 ER5
N515 X0 Y0
N520 G80 Z40
N525 G0 G52 Y-35 Z-75
N600 M2
















pg_0012
TGM
Sciences et Techniques Industrielles
Réponse page 1 sur 3
Productique Secteur Production


Génie Mécanique – Terminale




NOM :
Prénom :
Classe :

FICHE DE PRÉPARATION DE POSTE  page
1/3



1-Mise en position du référentiel pièce par rapport au référentiel machine



PREF
DEC1
DEC3
G59
Axes linéaires
OP1
OP2
OP3


















Axes de rotation

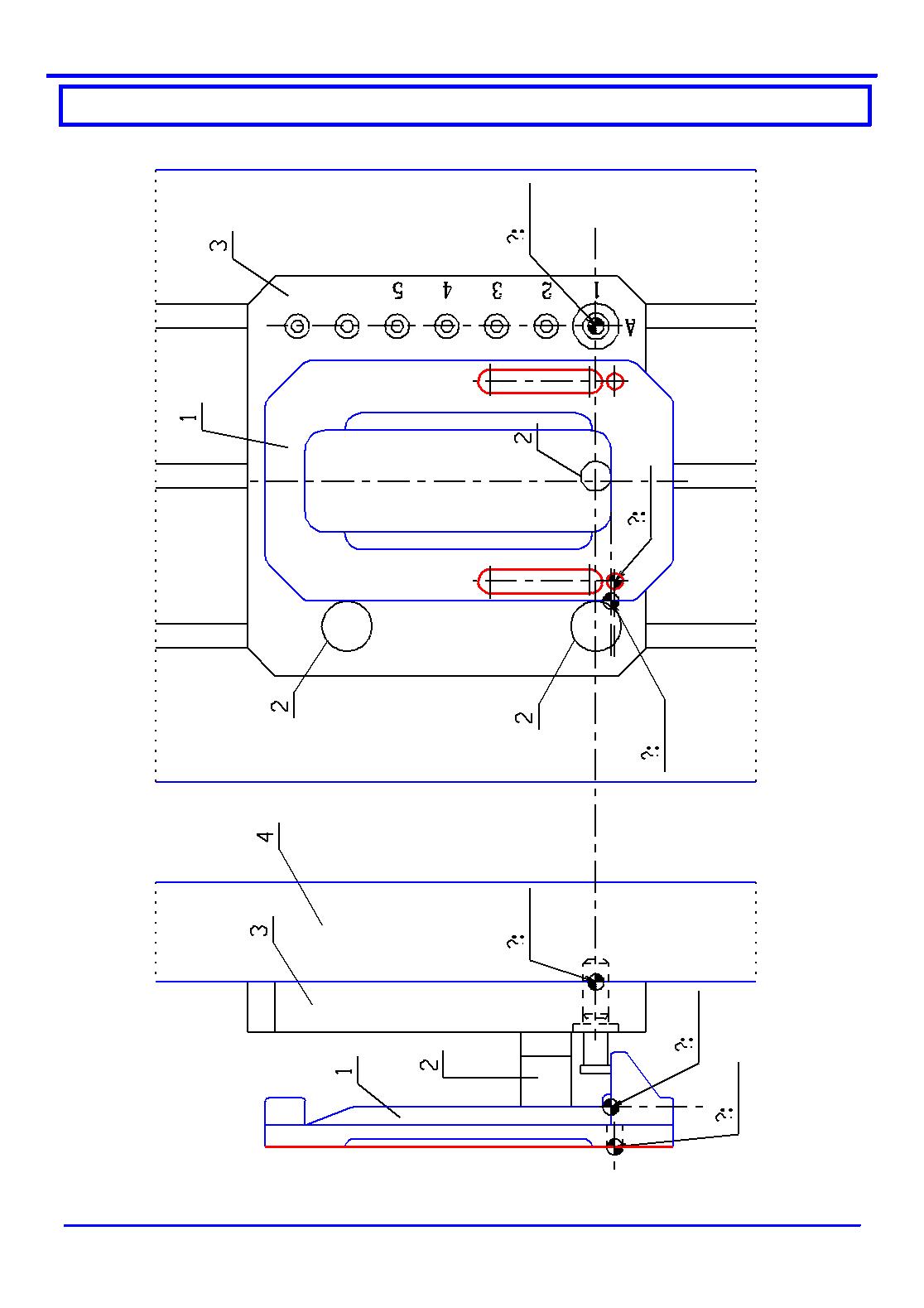

2-Situation générale du porte-pièce sur la machine


LÉGENDE du schéma page 2/3
 :


1-Pièce

2-Éléments NLM de mise en position

3-Plaque de base NLM 200x200

4-Table du CUV

Sur le schéma

ne sont représentés que la plaque NLM et la pièce. Les éléments du montage sont
schématisés par les symboles de mise en position. La position de la pièce par rapport à la plaque NLM
respecte les proportions réelles.

Désignation de la phase
 :
Ensemble :

ETAU A SERRAGE RAPIDE

Etabli par :
 FRAISAGE

S/ensemble :
Section :
Phase n° :
10

Elément:  Embase Rep 1
Fichier : EMBASE10.TXT
Machine : CUV CINCINNATI
Porte-pièce : ESR01V10M
Programme :
%
 1110
pg_0013

TP Fraisage embase ESR phase 10 - CUV.doc
FICHE DE PRÉPARATION DE POSTE  page
2/3




pg_0014

TP Fraisage embase ESR phase 10 - CUV.doc
FICHE DE PRÉPARATION DE POSTE  page
3/3


3-Mise en position de la partie active de l'outil par rapport au référentiel machine


Désignation de l'outil T...    D...
X
Z ou L
R
C











































4-Ajustement dimensionnel


Classement de la pièce
N° Cf Valeur Instrument
de contrôle
Valeur
pièce
Observations
OK
AR
NC


























































































État final de la pièce :
