                    Sciences et Techniques Industrielles
    Élève page 1 sur 4
Automatique et Informatique Industrielle
Génie Mécanique - Terminale




CI n° 3 : La chaîne fonctionnelle

COMPÉTENCE TERMINALE ATTENDUE :


7 - RÉALISATIONS TECHNOLOGIQUES



7.3 - Fonction commande de puissance

Une Partie Commande étant définie, des documentations techniques étant fournies :
CÂBLER la chaîne d'action (jusqu'à la commande).



S
UPPORT D’ACTIVITÉ :

-
 API TSX-micro avec programme « TPCAB.AGN » chargé en mémoire
-
 Platine de câblage Cambo et son dossier technique
-
 Logiciel Automgen
-
 Ressources numériques

Problématique
 :
Câbler des chaînes fonctionnelles afin de respecter le cahier des charges (voir ci-après).

Travail demandé
A – À l’aide du logiciel Automgen, télécharger le programme correspondant au fichier : TPCAB.AGN
dans l’API.

B – Donner la désignation des composants repérés D1, D2 et V1 repérés sur le circuit de puissance
pneumatique (page 2 sur 4).



D1 :



D2 :



V1 :



NOM :


Prénom :

Classe :
Date :
NOTE :
sur 20

TP Câblage chaînes fonctionnelles électro-pneumatique.doc







 sur 3

pts

pg_0002
Élève page 2 sur 4

TOUS LES CÂBLAGES SONT À RÉALISER HORS ÉNERGIE

Prendre connaissance du dossier technique de la platine électro-pneumatique Cambo par une
première lecture.

B – Procéder au câblage du circuit de puissance pneumatique ci-dessous.






C – Compléter le schéma pratique de câblage des entrées (page 3 sur 4) d’après l’adressage ci-
dessous et réaliser le câblage.

Adressage des entrées
Repère
Adresse
S1
%I1.0
S2
%I1.1
S3
%I1.2
S4
%I1.3
S9
%I1.4








TP Câblage chaînes fonctionnelles électro-pneumatique.doc








S1
S2
V1
V2
D1
D2
D1+
D1-
D2
S3
S4
FAIRE VALIDER LE CÂBLAGE PAR LE PROFESSEUR

6 bars
FAIRE VALIDER LE CÂBLAGE PAR LE PROFESSEUR
 sur 2 pts

pg_0003

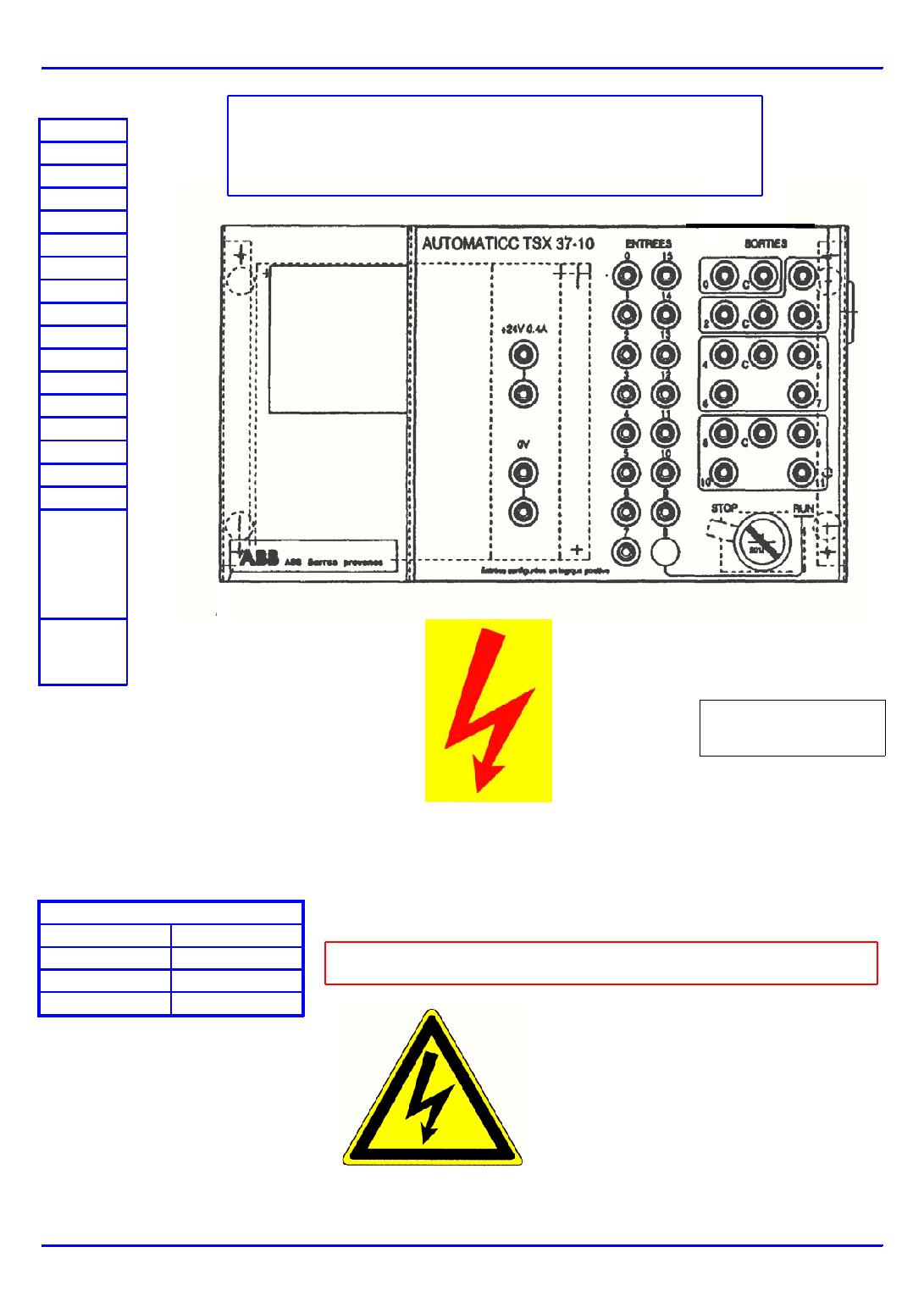

Élève page 3 sur 4


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

+

-






D – Compléter le schéma pratique de câblage des sorties (page 4 sur 4) d’après l’adressage ci-
dessous et réaliser le câblage.

Adressage des sorties
Repère
Adresse
Y1
(D1+)

%Q2.0
Y2
(D1-)

%Q2.1
Y3
(D2)

%Q2.2












TP Câblage chaînes fonctionnelles électro-pneumatique.doc







Schéma pratique de câblage des
ENTRÉES à compléter
FAIRE VALIDER LE CÂBLAGE PAR LE PROFESSEUR

 sur 5

pts

pg_0004
Élève page 4 sur 4


1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

24Vcc

0V


E – Valider le fonctionnement, et établir les GRAFCETs PO et PC d’après le fonctionnement du
système.

















  phpMyVisites






TP Câblage chaînes fonctionnelles électro-pneumatique.doc







Schéma pratique de câblage des
SORTIES à compléter
 sur 6

pts

 sur 4
