ISP
Lycée La Martinière
Monplaisir

TP 5 – Injection Plastique
Casse-Tête


Dossier
Pédagogique

Page:1/2

 TP Injection plastique.doc

 Retour TP ISP
CI n°3
CONFIGURER UN ÉQUIPEMENT, RÉALISER UNE OPÉRATION
Support d’activité
- Presse à injecter « Babyplast »
- un Pied à coulisse
Compétences attendues
Installer, régler des éléments de machine, des constituants
Reconnaître les éléments accessibles à l’opérateur
Problématique
réaliser des opérations sur un système de production, produire sous contrainte qualité.

 En version PDF
MISE EN SITUATION :

Durant ce T.P., vous avez la qualité d’opérateur sur Presse à injecter. Vous devez
conduire la machine en respectant le cahier des charges donné par le service Méthodes et les
procédures données par le service Qualité :

Réalisation d’un lot de 3 pièces,

Contrôle final de la production

Renseignement de l’ensemble des documents liés à la production.

1
ÈRE
 PARTIE
 : EXPLOITATION DE LA VIDÉO et DU DOSSIER
RESSOURCES


1- VIDÉO  :

 Visionner
 le film « Mise en forme des thermoplastiques » jusqu'à la fin du chapitre
sur l’injection (ressource numérique).
 Répondre
aux questions du document réponse (page 1 sur 3).



2- DOSSIER RESSOURCES :

 Lire
 le dossier ressource.
 Répondre
aux questions du document réponse (page 2 sur 3).


2
ÈME
 PARTIE
 : MISE EN ŒUVRE et SÉCURITÉ

Voir Dossier Machine page 6 et 7


 Mettre
 sous tension la machine.
 Charger
 le programme 99.
 Mettre
 en route le moteur.

 Mettre
en chauffe la presse
 Repérer
 les différents éléments sur la machine et les reporter sur le dessin (réponse
page 3 sur 3) :

En rouge :
Le sectionneur et l’arrêt d’urgence,
En vert :
 La sécurité hydraulique du protecteur transparent,
En bleu :
 Les capteurs électriques du protecteur transparent et des deux capots
latéraux,
En gris :
Les dispositifs de protection de l'utilisateur ; protection thermique
protection accès fenêtre sortie de pièce.
pg_0002

ISP
Lycée La Martinière
Monplaisir

TP 5 – Injection Plastique
Casse-Tête


Dossier
Pédagogique

Page:2/2

 TP Injection plastique.doc

3
ÈME
 PARTIE
 : PRODUCTION
Voir dossier machine page 11


 Produire
une pièce en mode semi-automatique.

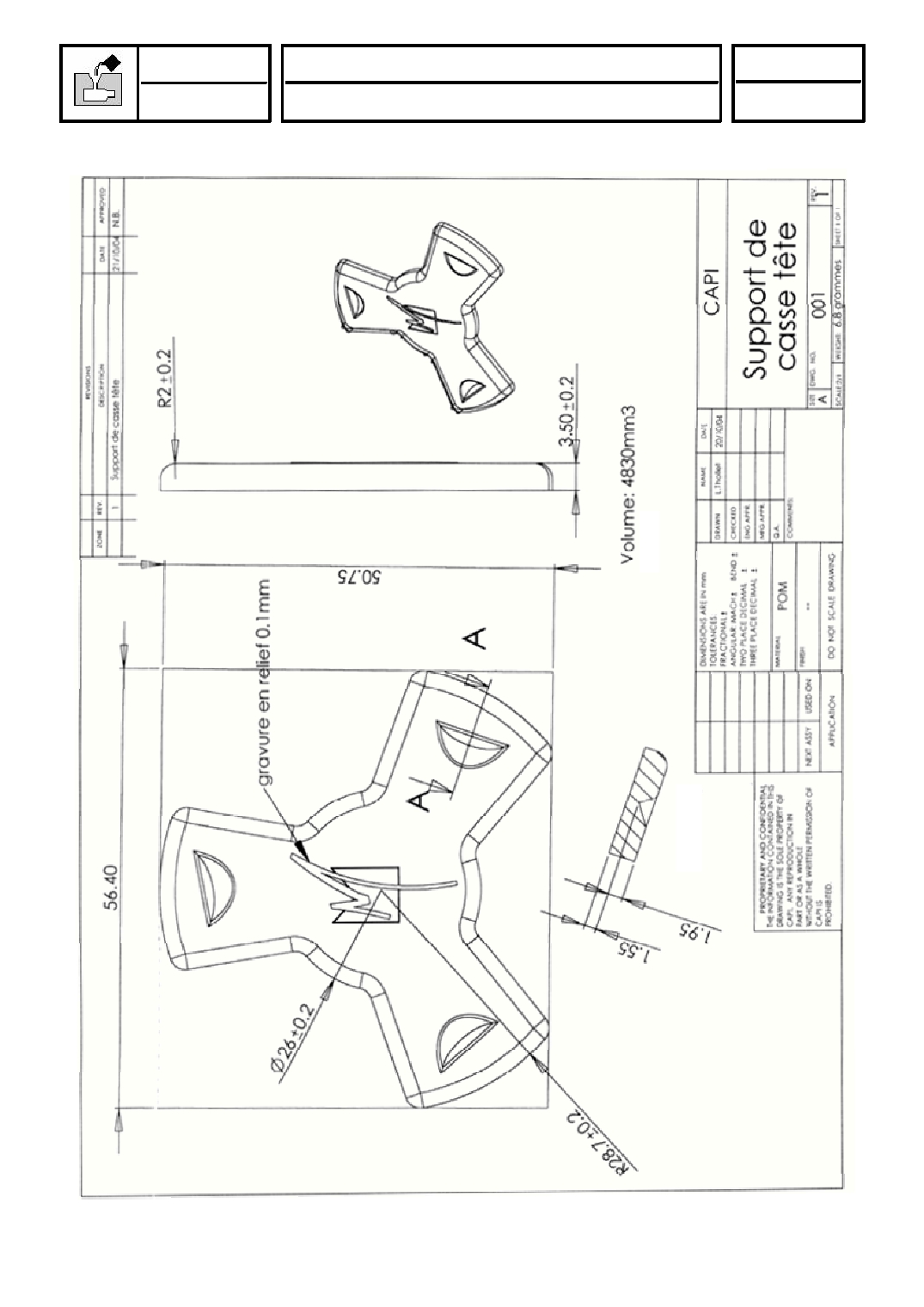

Voir dossier Technique


 Contrôler
la pièce.
Épaisseur à l’aide du pied à coulisse
Aspect (bavure, mauvais remplissage...)


 APPELER LE PROFESSEUR POUR VÉRIFICATION


 Produire
2 autres pièces et les contrôler.

 Arrêter
 la presse.

pg_0003

ISP
Lycée La Martinière
Monplaisir

TP 5 – Injection Plastique
Casse-Tête


Dossier
Réponse

Page:1/3

NOM :
Prénom :
Classe/groupe :
Date :
Fichier : TP Injection plastique.doc
EXPLOITATION DE LA VIDÉO :


Sous quelles formes se présentent les matières plastiques avant leurs mises en formes ?


1-
2-

Citez les étapes d’un cycle de moulage par injection :

1


5

2


6

3


7

4


8


Décrivez les différents mouvements de la vis d’injection pour les phases injection et dosage.
Faites des schémas.

Phase injection :


Phase dosage :

pg_0004

ISP
Lycée La Martinière
Monplaisir

TP 5 – Injection Plastique
Casse-Tête


Dossier
Réponse

Page:2/3

Fichier : TP Injection plastique.doc
EXPLOITATION DU DOSSIER RESSOURCE :



En chiffre d’affaires, à quelle place se positionne la France dans l’union européenne ?

……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………

Quel est le premier marché de la plasturgie ?

……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………

Aujourd’hui et par rapport à 1985, que peut-on dire de la quantité des pièces plastiques dans la
fabrication d’une automobile ?

……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………

Comment se classe la France par rapport aux transformateurs Européens et mondiaux ?

……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………

Combien y a-t-il d’entreprises dans le domaine de la plasturgie automobile en France ?

……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………

D’après la lecture du dossier ressources et à votre avis, que peut-on dire des perspectives d’avenir
en ce qui concerne la transformation des matières plastiques ? (Argumentez, faire des liens avec le
dossier ressource)

……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
pg_0005

ISP
Lycée La Martinière
Monplaisir

TP 5 – Injection Plastique
Casse-Tête


Dossier
Réponse

Page:3/3

Fichier : TP Injection plastique.doc
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………
……………………………………………………………………………………………………………………

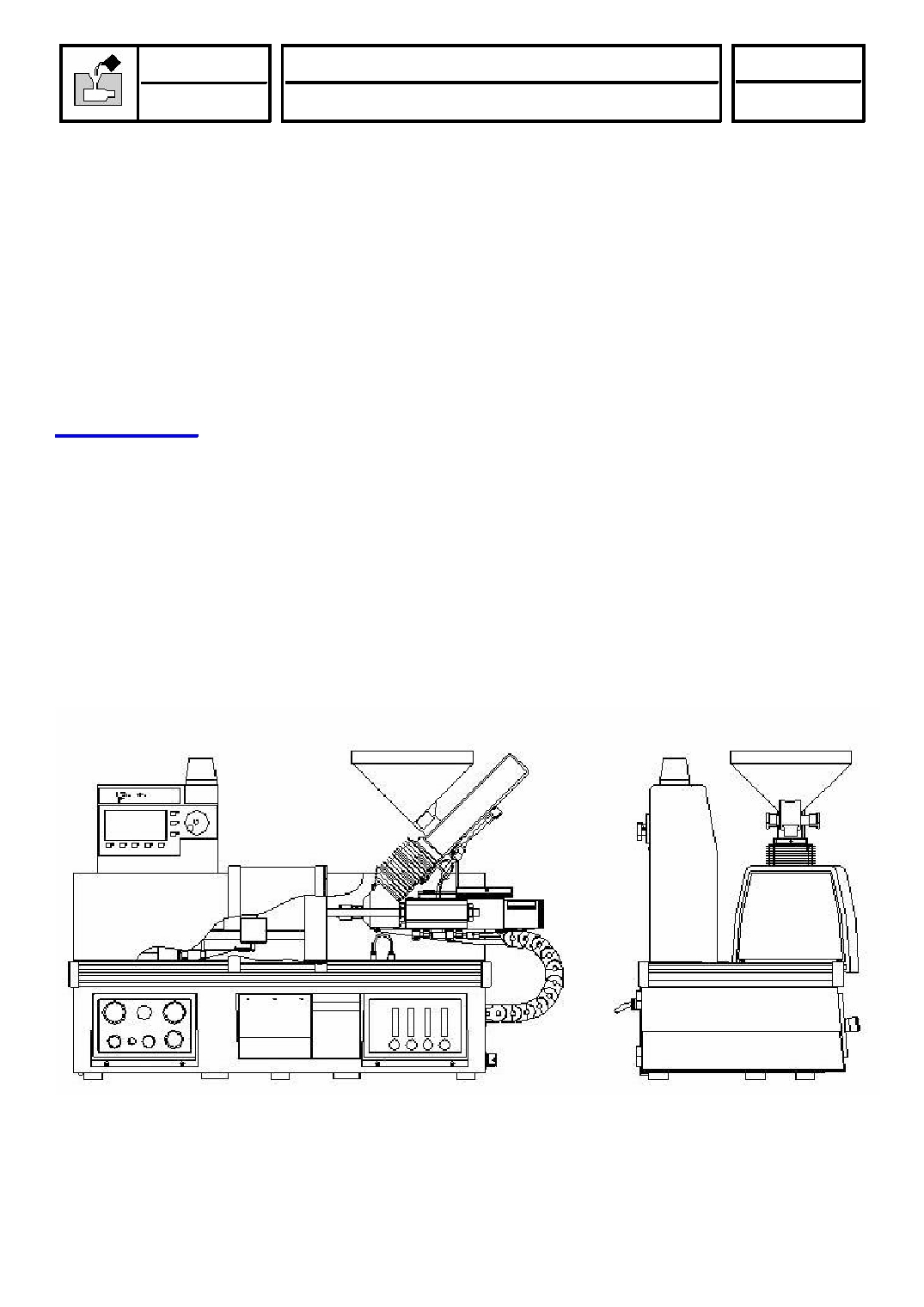

SÉCURITÉ :

 Repérer
 les différents éléments sur la machine et les reporter sur le dessin :

En rouge :
Le sectionneur et l’arrêt d’urgence,
En vert :
 La sécurité hydraulique du protecteur transparent,
En bleu :
 Les capteurs électriques du protecteur transparent et des
deux capots latéraux,
En gris :
Les dispositifs de protection de l'utilisateur ; protection thermique
protection accès fenêtre sortie de pièce.







pg_0006


-
I
.S
.P
-








-
G
énie
M
écanique-
pg_0007

ISP
Lycée La Martinière
Monplaisir

TP 5 – Injection Plastique
Casse-Tête


Dossier
Technique

Page:1/1






pg_0008


-
I
.S
.P
-








-
G
énie
M
écanique-
pg_0009



pg_0010


pg_0011



pg_0012


pg_0013



pg_0014




  phpMyVisites

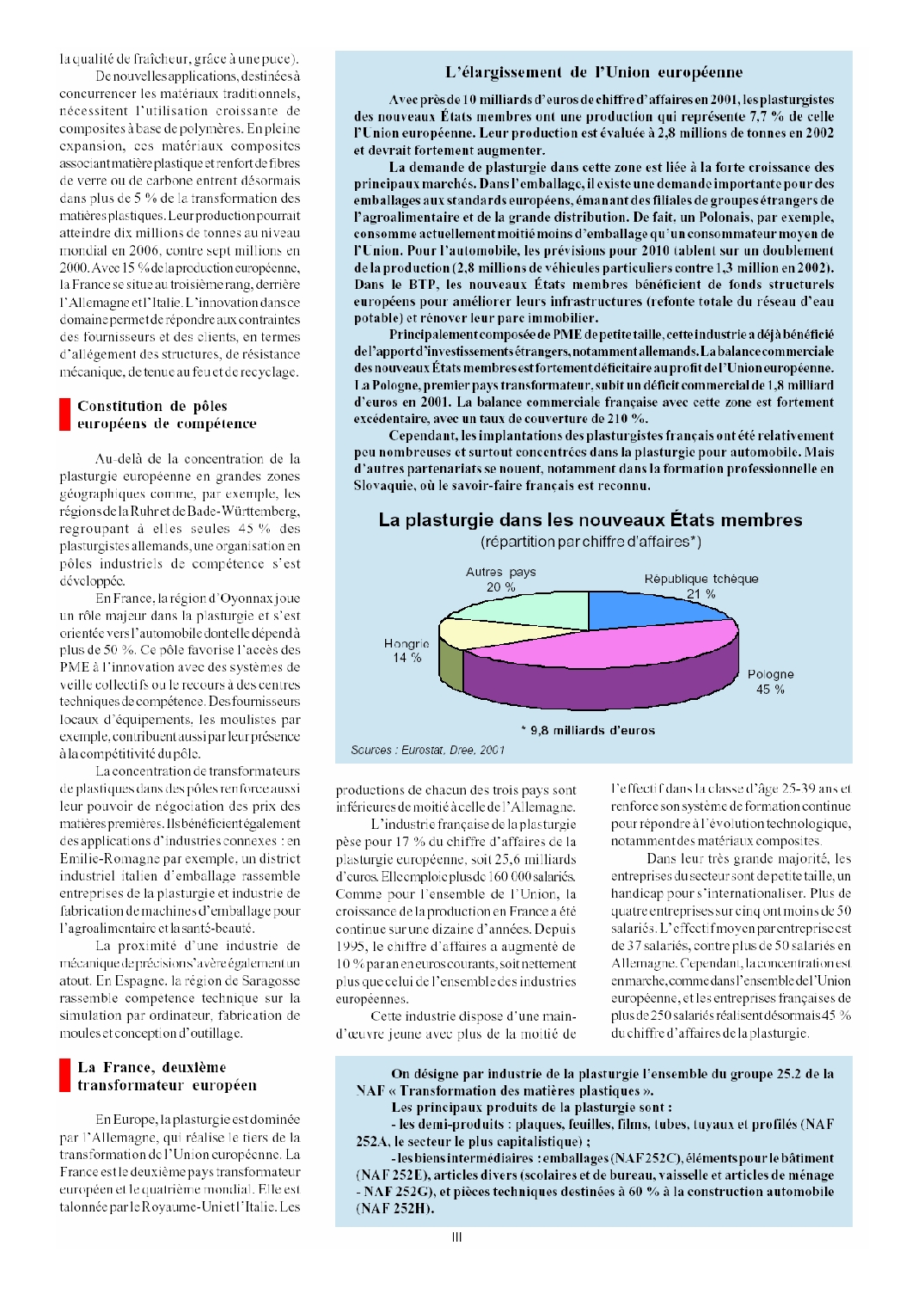

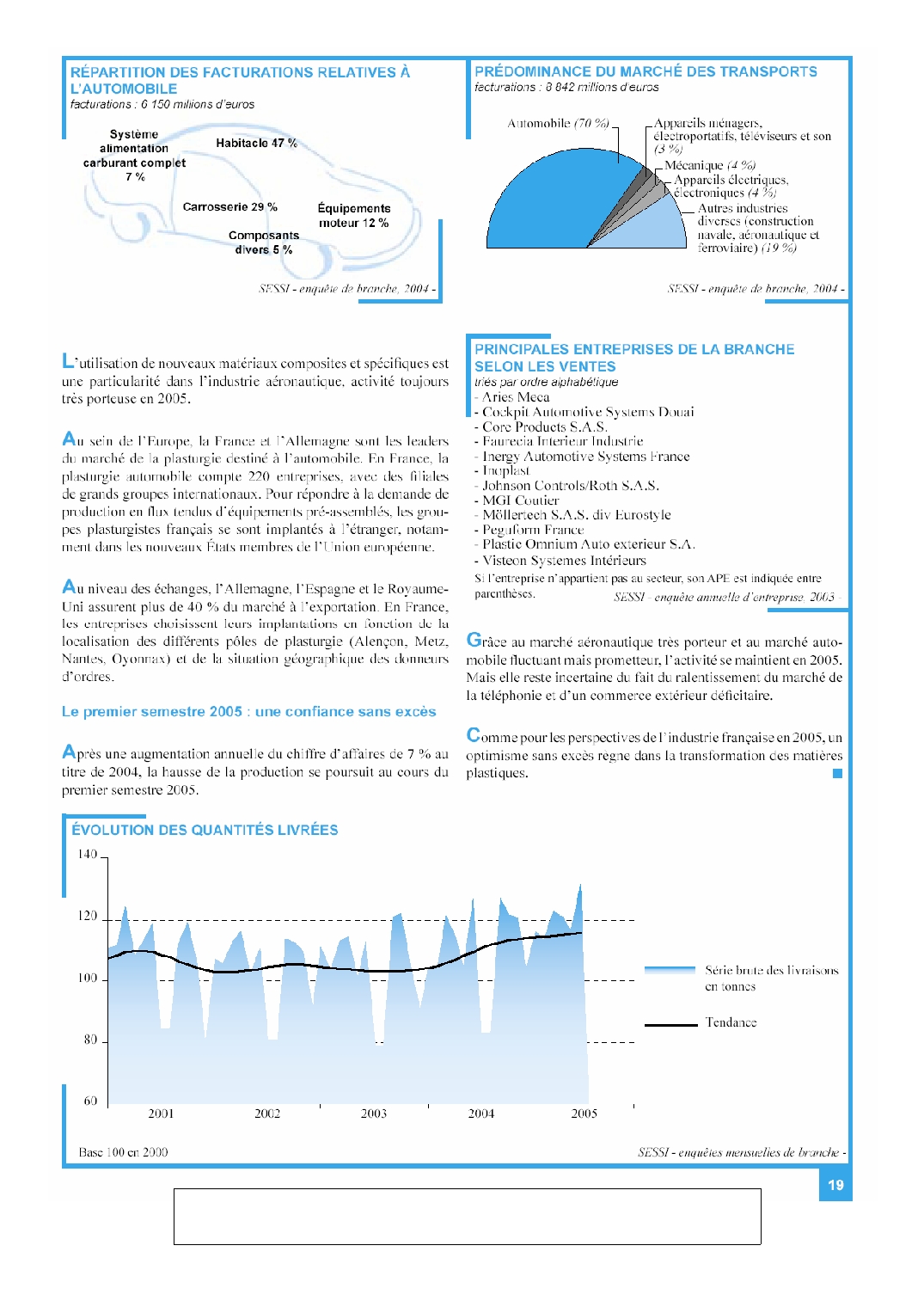

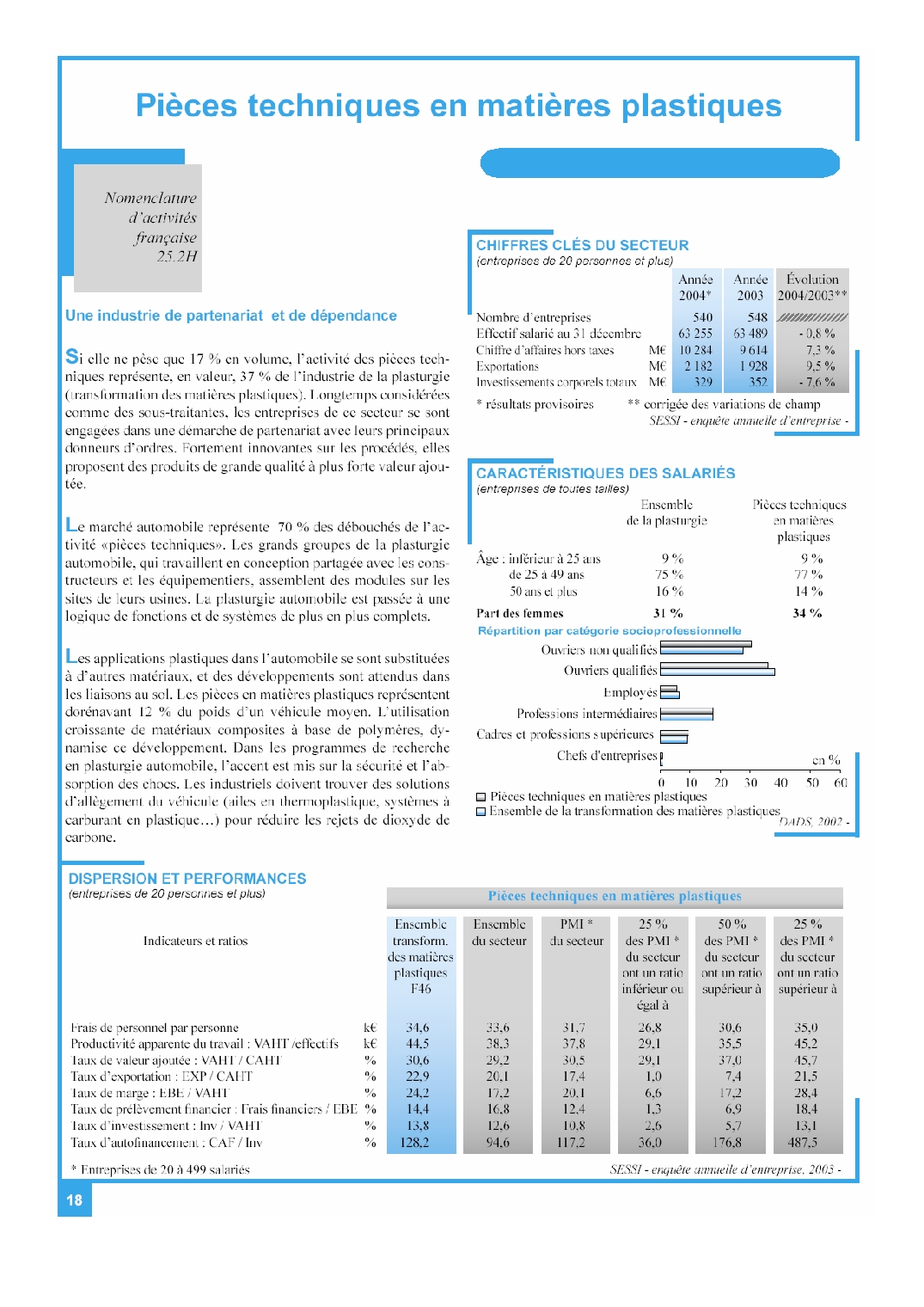

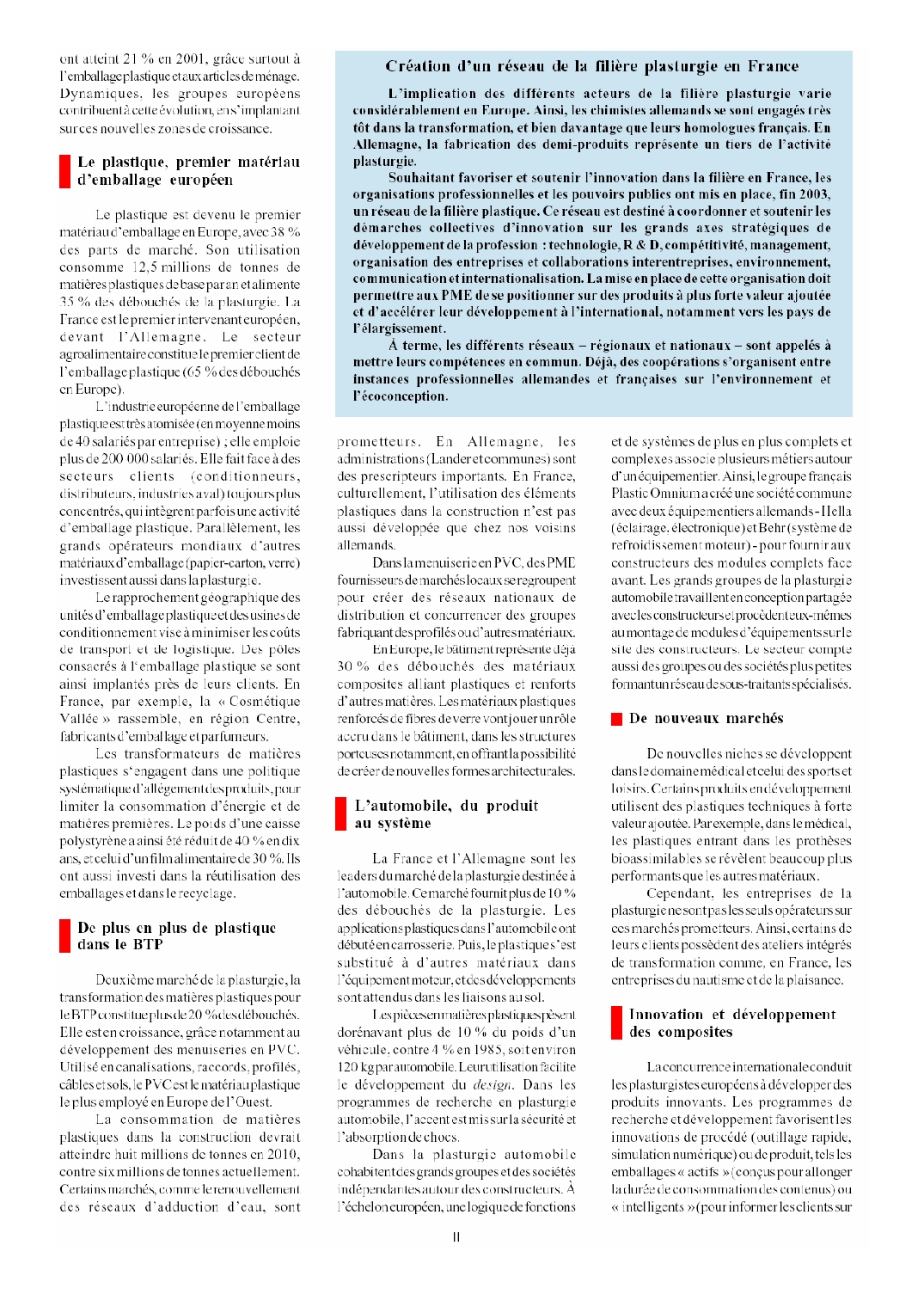

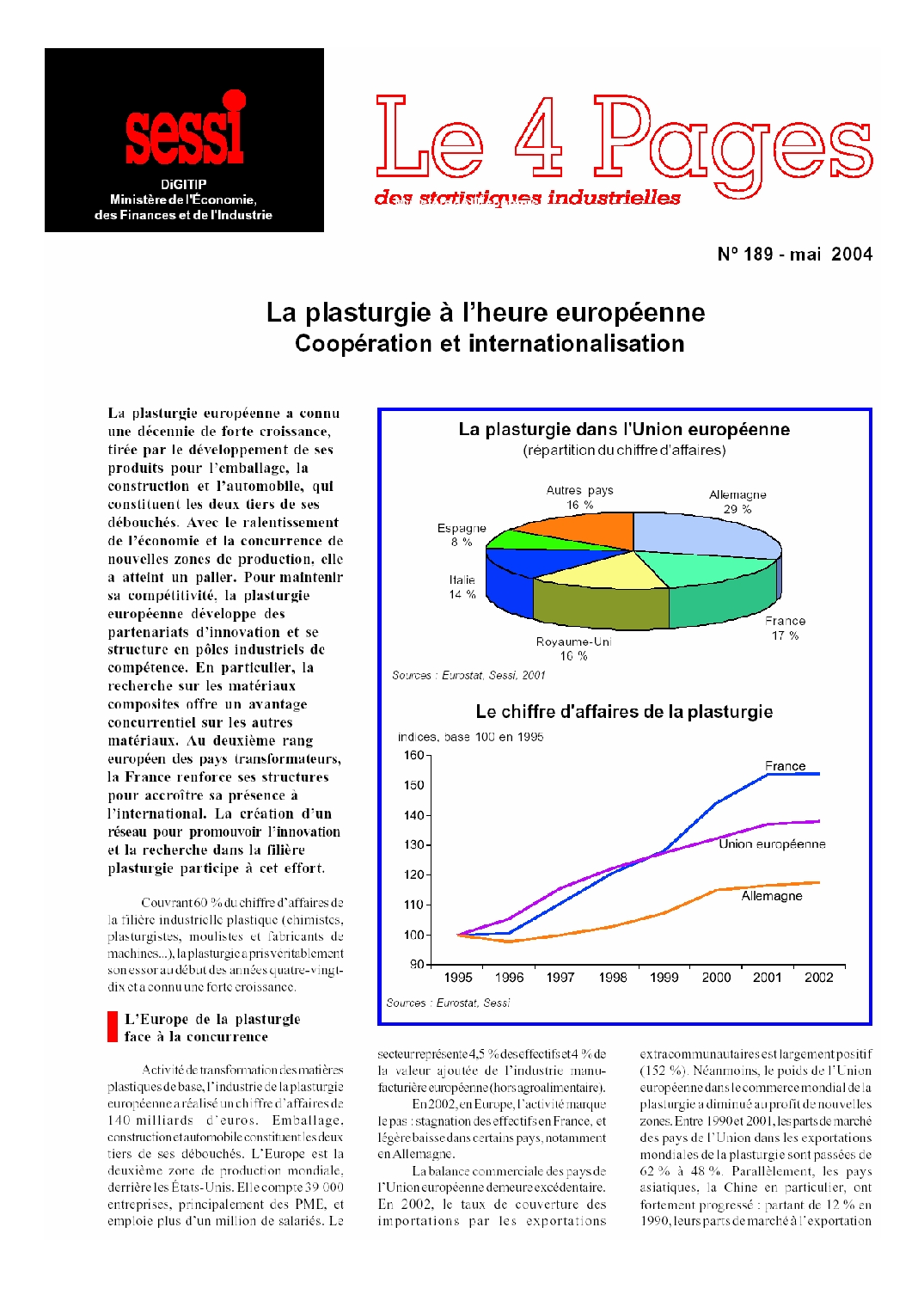

Extrait de « production industrielle ; édition 2005» par le ministère
de l’économie, des finances et de l’industrie.
